У годинниковій практиці трапляються випадки, коли головною складністю ремонту стає не сама несправність електронного механізму, а неможливість безпечно отримати доступ до нього. Один із таких випадків пов'язаний із Casio Edifice EFV-C100D-1BVEF, оснащеним кварцовим аналого-цифровим модулем 5479.
Годинник надійшов до CASIO SERVICE у непрацездатному стані. Цифрова індикація була відсутня, функціональні кнопки не викликали видимої реакції, а три з чотирьох гвинтів задньої кришки мали серйозні механічні пошкодження.
За словами власника, раніше два сервісні центри вже намагалися відновити годинник, однак вирішити проблему не вдалося.
Цей випадок виявився цікавим одразу з кількох причин. Насамперед необхідно було знайти спосіб відкрити корпус без руйнування різьбових з'єднань. Після цього - встановити причину відсутності індикації, перевірити електронний модуль та забезпечити можливість подальшого використання годинника.
Роботи вимагали поєднання точного механічного втручання, мікроскопічного контролю, діагностики електроніки та перевірки герметичності корпусу.

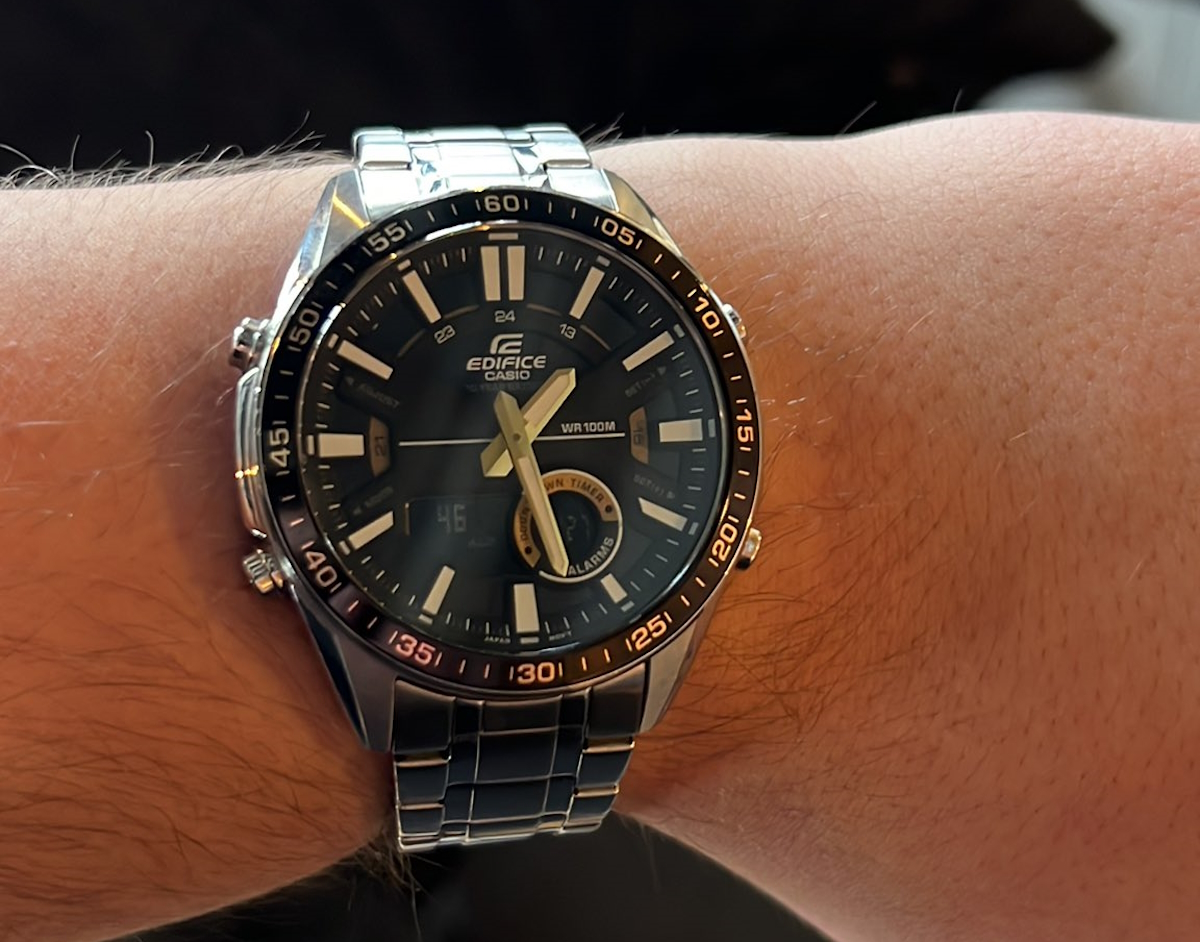

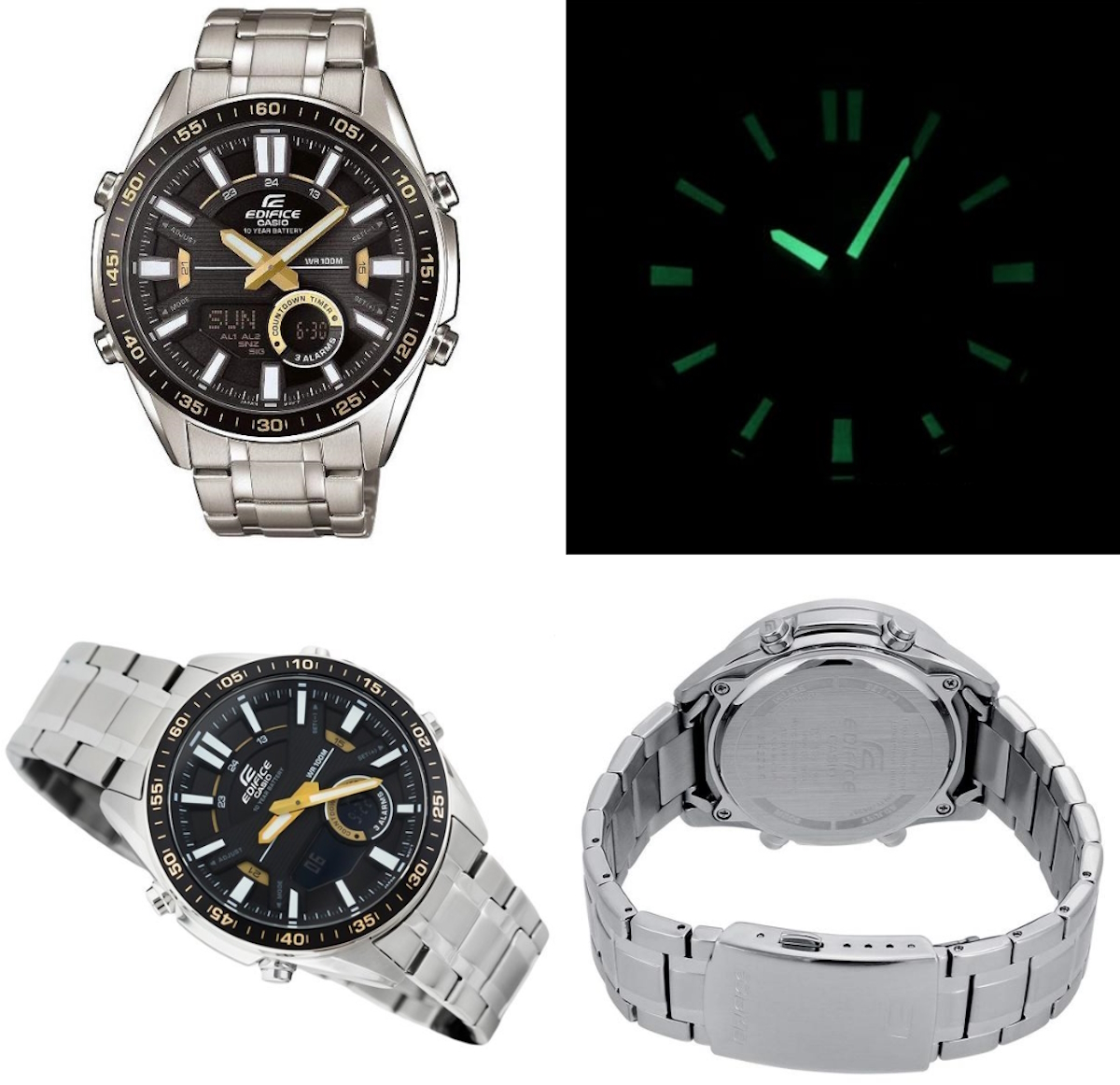

Колекція Edifice відома поєднанням спортивного дизайну, автомобільної естетики та практичних годинникових функцій. У серії EFV-C100, що з'явилася у 2018 році, ця концепція реалізована через об'ємний циферблат, широкий безель і комбіновану систему відображення часу.
Зовнішнє оформлення нагадує прилади спортивного автомобіля. Контрастні годинникові мітки, багаторівнева структура циферблата та виразні стрілки створюють відчуття технічної складності, хоча основні показання часу залишаються достатньо зрозумілими.
Особливістю моделі є поєднання традиційних аналогових стрілок із двома рідкокристалічними дисплеями. Така конструкція дозволяє зберегти звичний спосіб зчитування часу та водночас використовувати додаткові електронні функції.
Презентаційний ролик серії EFV-C100 розкриває особливості спортивного дизайну, комбінованої індикації та електронних функцій, реалізованих у годинниках цього покоління:
Корпус має розміри 51,6 × 46,6 мм за товщини 14,2 мм. Маса годинника зі сталевим браслетом становить приблизно 161 г.
Такі пропорції роблять модель досить масивною. Широкий корпус добре підкреслює спортивний характер, проте його товщину та загальну посадку варто враховувати власникам невеликого зап'ястя.
Основним матеріалом корпусу є нержавіюча сталь, тоді як у конструкції безеля використовується алюміній. Широкий безель із хвилинною розміткою помітно виступає над декоративними елементами циферблата та формує характерний зовнішній вигляд моделі.
Циферблат захищений мінеральним склом. Воно забезпечує необхідний захист під час звичайної експлуатації, однак, як і інші види годинникового скла, не має абсолютної стійкості до подряпин або сильних механічних впливів.
Сталевий браслет візуально добре відповідає масивному корпусу. Водночас його конструкція має певні особливості, характерні для доступнішого сегмента металевих годинникових браслетів.
Зокрема, усередині ланок використовуються елементи зі штампованого листового металу. Таке виконання не варто автоматично вважати недоліком усього виробу, проте воно відрізняється від конструкції браслетів із повністю масивними ланками.
Складана застібка оснащена механізмом відкривання за допомогою двох бокових кнопок.
Під час сервісного обслуговування стан браслета та його з'єднувальних деталей також потребує уваги. У цьому конкретному випадку додатково були виявлені пошкодження двох з'єднувальних втулок, які згодом замінили.
У моделі використовується кварцовий модуль 5479, який поєднує керування аналоговими стрілками з роботою цифрових дисплеїв.
Електронна частина дозволяє відображати поточний час, календарні дані та результати роботи додаткових режимів.
У нижній частині циферблата розташовані два ЖК-дисплеї, інтегровані в загальний дизайн. Через таке компонування електронна індикація не домінує над аналоговою, а доповнює її.
Власнику доступні світовий час для 30 міст у 29 часових поясах, три будильники, один із яких має функцію повторення сигналу, погодинне звукове сповіщення, секундомір із точністю до 1/100 секунди та таймер зворотного відліку до 24 годин.
Календар автоматично враховує кількість днів у місяцях і високосні роки в межах запрограмованого періоду до 2099 року.
Доволі незвичною для сучасного годинника є функція Telememo, яка дозволяє зберігати до 30 записів з іменами та телефонними номерами.
Для імені передбачено до восьми символів, а для номера - до шістнадцяти.
Практична цінність цієї можливості сьогодні залежить від звичок власника. З одного боку, потрібні контакти можна зберігати безпосередньо в годиннику. З іншого - введення символів за допомогою функціональних кнопок потребує часу й не може зрівнятися зі зручністю сучасних електронних пристроїв.
Сама наявність Telememo добре ілюструє функціональну ідеологію модуля: поєднати в одному пристрої засіб відображення часу та низку автономних допоміжних інструментів.
Важливою конструктивною особливістю є роздільне налаштування цифрового та аналогового часу.
Після зміни окремих параметрів цифрової індикації положення стрілок може потребувати додаткового коригування.
Для цього передбачено спеціальний режим, у якому положення аналогових стрілок змінюється за допомогою функціональних кнопок.
Така особливість не свідчить про несправність механізму. Вона пов'язана з архітектурою керування модулем, яку потрібно враховувати під час налаштування.
Докладну послідовність коригування аналогового часу доцільно розглядати окремо, оскільки вона буде корисною власникам не лише цієї модифікації, а й інших годинників із модулем 5479.
Однією з помітних характеристик EFV-C100 є заявлений термін роботи від літієвої батарейки CR2025, який за визначених умов може досягати приблизно десяти років.
Це зменшує частоту планових замін елемента живлення, хоча фактичний ресурс залежить від інтенсивності використання електронних функцій, умов зберігання та стану самого елемента.
Необхідно також розрізняти розрахункову автономність і гарантований строк роботи конкретної батарейки.
Виробниче встановлення елемента живлення відбувається до моменту продажу годинника, тому частина його ресурсу витрачається під час зберігання та транспортування.
Саме заявлений десятирічний ресурс став одним із приводів для додаткових запитань власника щодо зупинки годинника, який експлуатувався значно менше цього періоду.
Аналогові стрілки й основні годинникові мітки мають люмінесцентне покриття.
Під час безпосереднього огляду спеціалісти відзначили його якісне світіння. Після попереднього освітлення стрілки та мітки залишаються помітними в темряві, хоча інтенсивність поступово зменшується.
Водночас електронна підсвітка ЖК-дисплеїв у цій конструкції відсутня.
Це один із функціональних компромісів моделі. Аналоговий час можна зчитувати завдяки люмінесцентним елементам, тоді як використання цифрових режимів у повній темряві буде обмеженим.
Модуль 5479 не розроблявся виключно для корпусу EFV-C100/EFV-C100D. Він також застосовувався в інших модельних лінійках Casio, зокрема AEQ-100 та AEQ-110.
Для годинникової інженерії повторне використання електронної платформи є цілком зрозумілим підходом.
Воно дозволяє поєднувати вже реалізований набір функцій з іншим дизайном циферблата, матеріалами корпусу та концепцією зовнішнього оформлення.
Тому технічну цінність моделі не слід оцінювати лише за новизною електронного модуля.
Її особливість полягає в поєднанні виразного спортивного корпусу, двох цифрових дисплеїв, аналогових стрілок і тривалої автономності.
Водночас відсутність підсвітки, відносно велика товщина корпусу, штамповані елементи браслета та не надто зручне введення даних у Telememo залишаються конструктивними особливостями, які варто враховувати під час вибору годинника.
Жодна з них сама собою не означає низької надійності електронної частини.
Повернімося до годинника, що надійшов на ремонт.

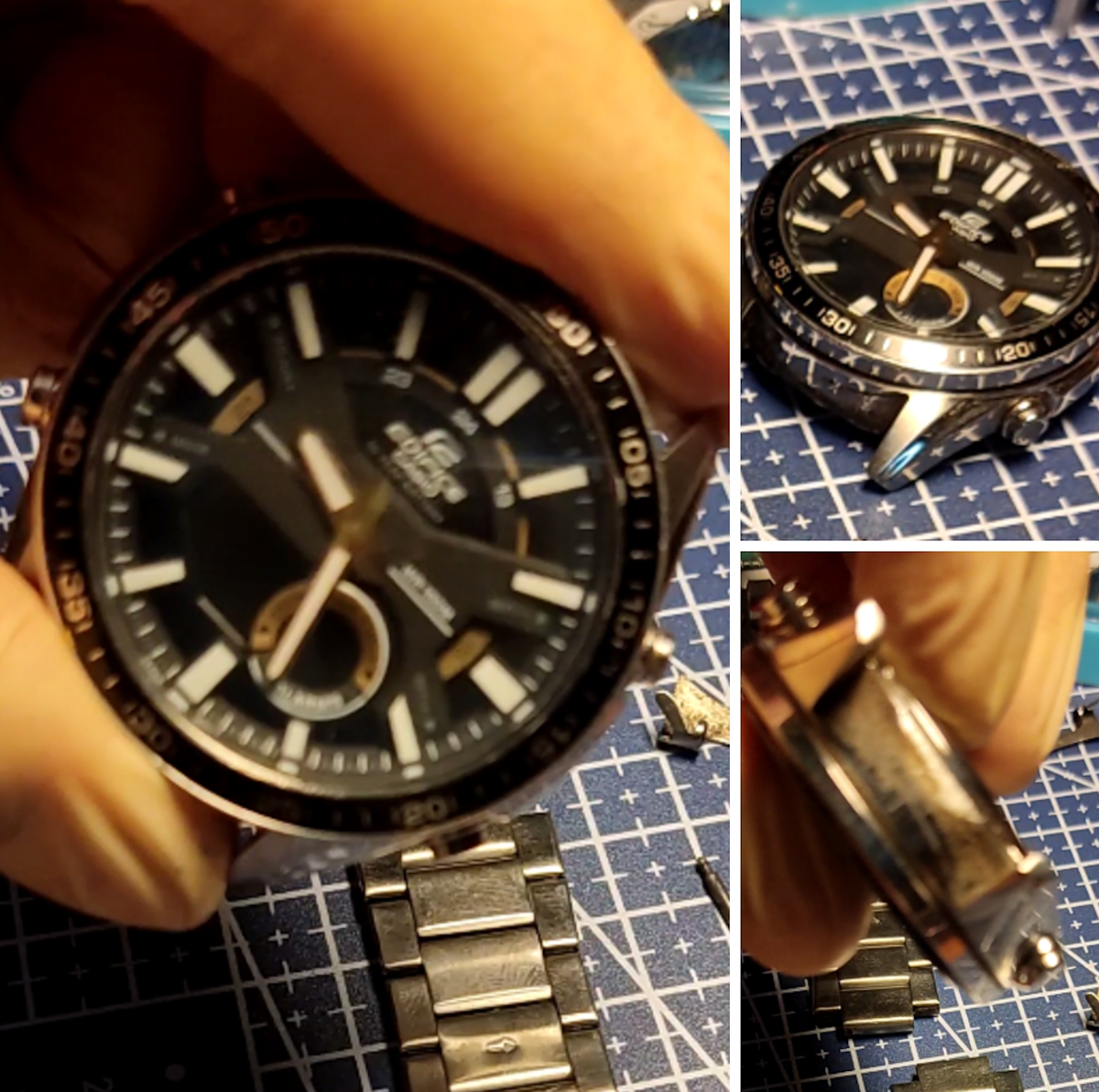

На першому етапі було проведено зовнішній огляд та часткове від'єднання металевого браслета, щоб підготувати корпус до подальшої роботи.
Вже під час оцінки задньої кришки стало зрозуміло, що стандартна процедура відкриття не підходить.

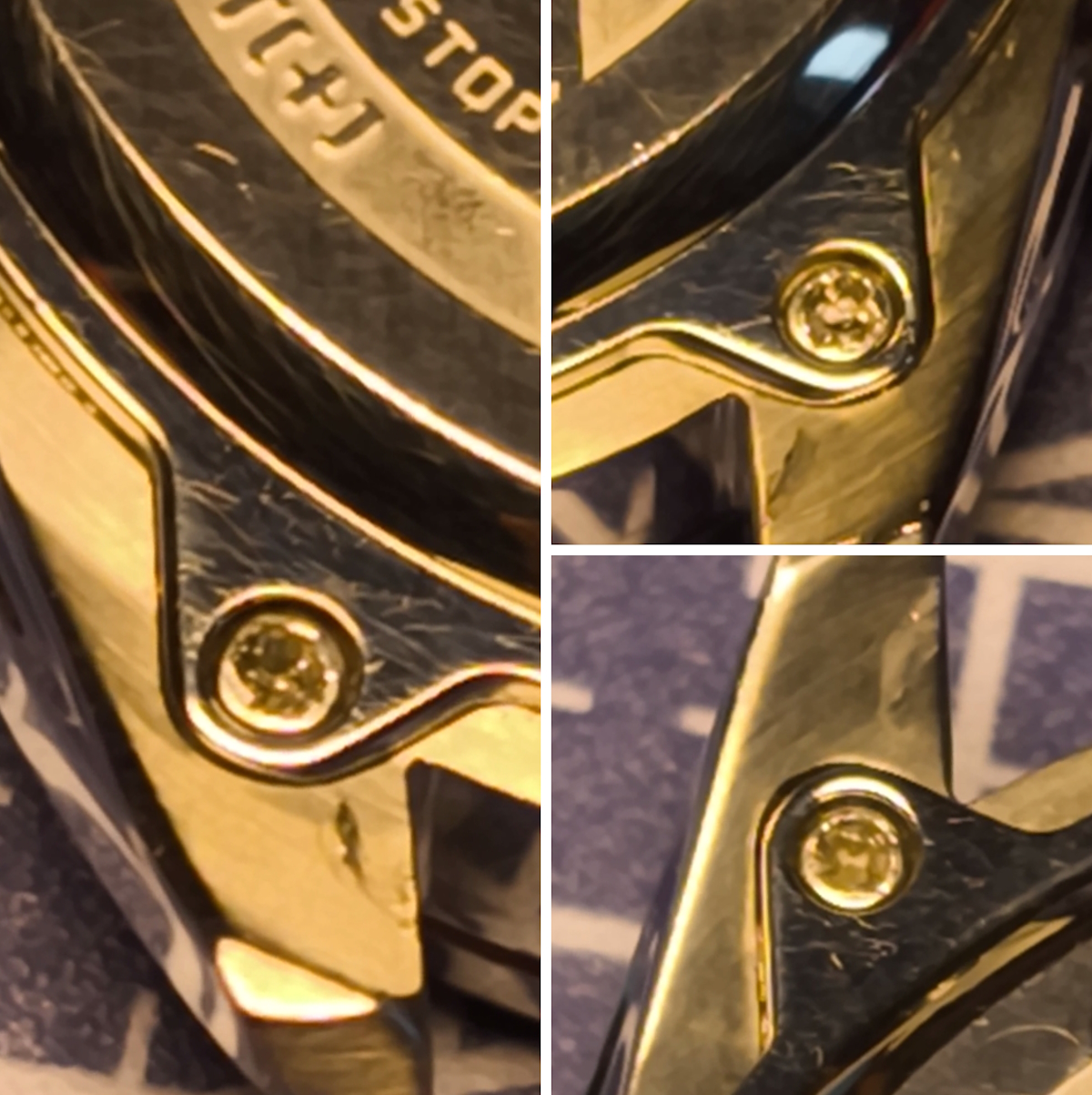

Із чотирьох кріпильних гвинтів лише один залишався придатним для звичайного викручування. У двох інших були пошкоджені посадкові місця інструмента, а третій мав складну деформацію із стороннім металевим фрагментом усередині.

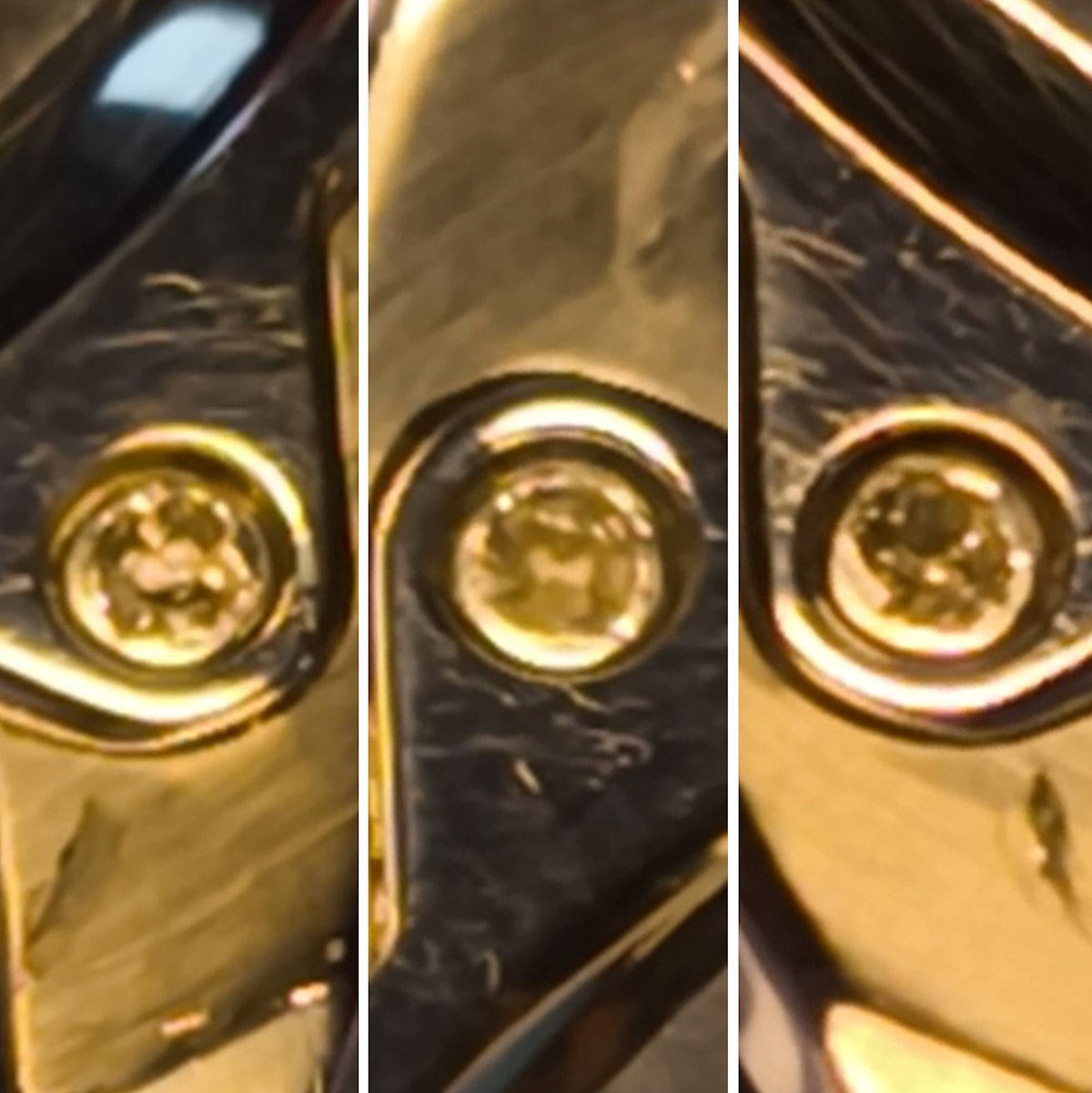

Головки кріплення розташовувалися врівень із поверхнею задньої кришки, що практично виключало можливість захопити їх за зовнішню частину стандартним інструментом.
Збільшені фотографії показали, що деформації не були однотипними. Залишкова геометрія головок відрізнялася, а отже, механічне втручання потребувало окремого підходу до кожного елемента.

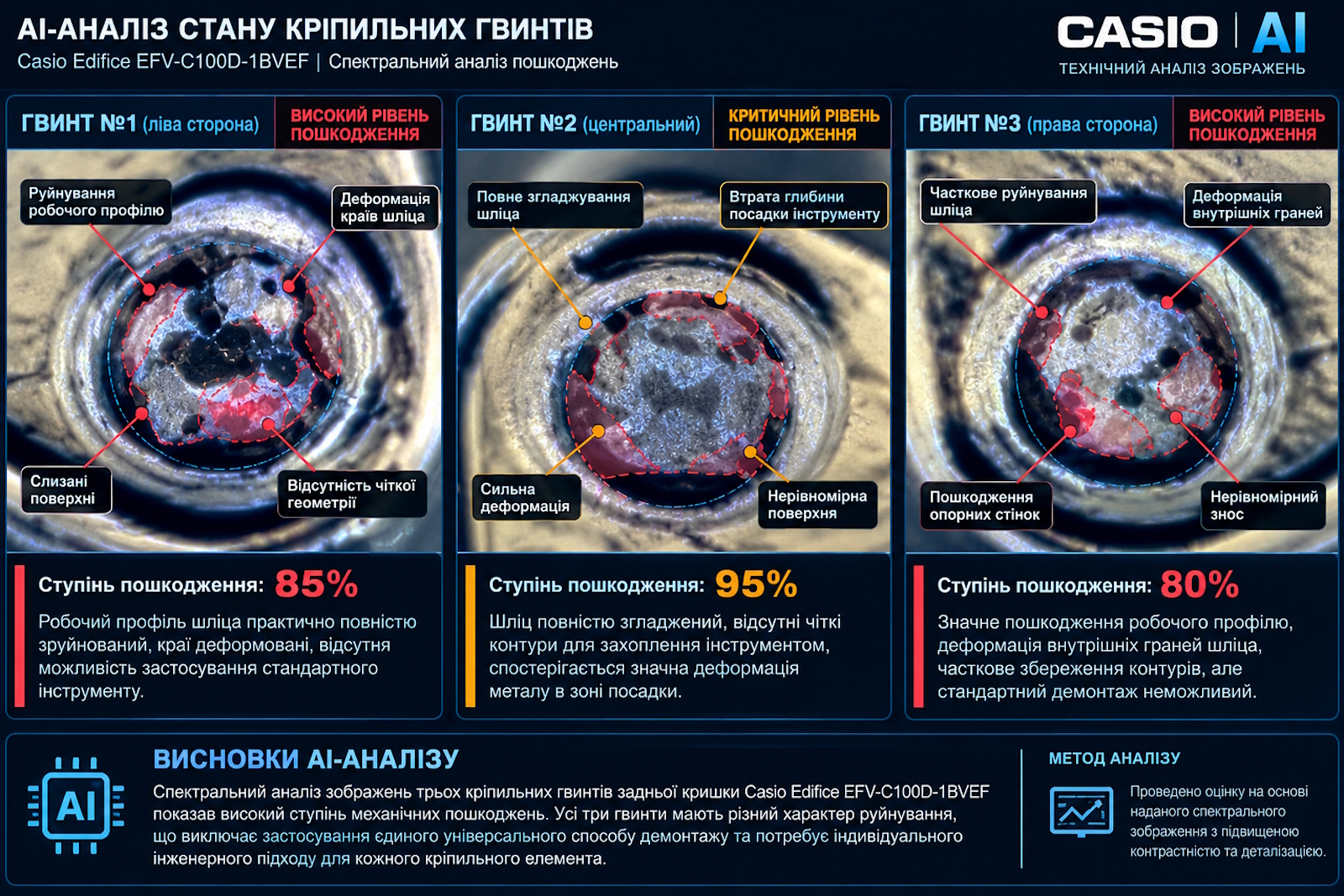

Для додаткової оцінки обґрунтованості інженерних рішень, ухвалених під час ремонтних робіт, фотографії трьох пошкоджених кріпильних гвинтів було проаналізовано за допомогою штучного інтелекту.
Основну увагу приділено порівнянню геометрії пошкоджених посадкових зон, характеру механічних деформацій та збереженості ділянок металу, здатних забезпечити надійне зачеплення інструмента під час викручування.
Візуальний AI-аналіз виявив суттєві відмінності між трьома кріпильними елементами. У кожного гвинта спостерігався індивідуальний характер пошкоджень, а найбільш виражене згладжування робочого заглиблення було зафіксовано в центрального елемента.
Отримані результати додатково підтвердили доцільність індивідуального підходу до кожного кріпильного елемента. Відмінності у характері пошкоджень обґрунтовували необхідність вибіркової мікромеханічної обробки замість застосування єдиного стандартного способу демонтажу.
AI-аналіз має допоміжний характер і не замінює професійного мікроскопічного дослідження та практичної оцінки спеціаліста. Точний відсоток руйнування металу не визначався, оскільки для цього необхідні калібровані вимірювання початкової та фактичної геометрії кріпильних елементів.
Для вирішення проблеми розглядалися три принципово різні підходи:
Саме останній варіант було обрано як основний.
Кожен проблемний гвинт досліджувався під двадцятикратним збільшенням.
Особливу увагу приділяли співвідношенню пошкоджених ділянок і металу, що зберіг достатню міцність для передачі крутного моменту.
Завдання полягало не в повному руйнуванні головки, а у формуванні додаткового зачеплення без критичного ослаблення її залишкової конструкції.
Робота потребувала точного дозування механічного впливу та постійного контролю стану кожного елемента.
Додаткову складність створював значний опір викручуванню. У зоні прилягання кришки до корпусу були помітні щільні відкладення невстановленого походження, зовні схожі на продукти окиснення.
Однак після вилучення кріплення дослідження різьби не виявило характерних ознак корозійного руйнування. Хімічний аналіз відкладень не проводився, тому причину їх появи встановити не вдалося.
Після тривалої індивідуальної обробки всі три пошкоджені гвинти вдалося викрутити.

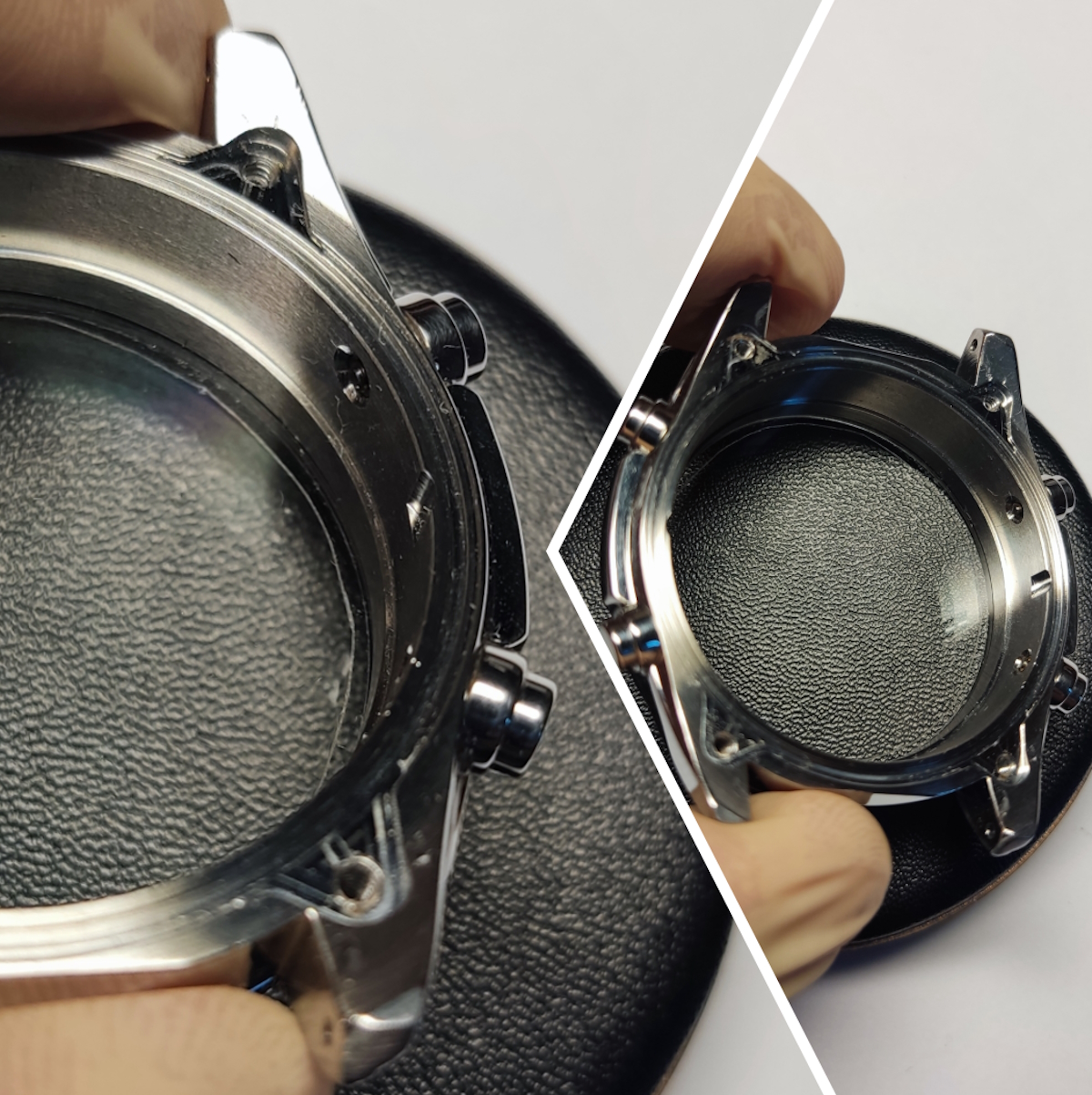

Подальший огляд показав, що різьбові отвори залишилися функціонально цілими, без помітного порушення геометрії профілю.
Повторне нарізання різьби або відновлення посадкових отворів не знадобилося.
Повністю уникнути мікроскопічних слідів механічного впливу не вдалося. За візуальною оцінкою, поверхні в місцях кріплення зберегли приблизно 96-98% початкового стану.
Це орієнтовна оцінка, а не результат лабораторного вимірювання. Окремі сліди залишилися помітними під збільшенням, але практично не розрізнялися неозброєним оком.
Водночас основну мету було досягнуто - різьбові з'єднання залишилися придатними для подальшого використання.
Після відкриття корпусу з'ясувалося, що його внутрішня частина перебуває у дуже хорошому стані.
Ущільнювальна прокладка залишалася на штатному місці. Видимих слідів попереднього відкриття, потрапляння вологи, забруднень або окиснення електронних компонентів виявлено не було.
Це дозволило перейти до діагностики модуля без попереднього усунення очевидних наслідків внутрішнього забруднення.
Власник придбав годинник 27 лютого 2022 року. До моменту ремонту минуло приблизно чотири з половиною роки, що значно менше заявленого десятирічного ресурсу батареї.
Саме тому початкова зупинка годинника природно пов'язувалася з можливим передчасним розрядженням елемента живлення.
Однак після відкриття корпусу було отримано несподівані результати вимірювань.
Напруга встановленої батарейки Panasonic становила 2,97 В. Після певного часу поза годинником повторні вимірювання показали 3,01-3,02 В.
Ці значення не свідчили про очевидний глибокий розряд, хоча без перевірки під навантаженням не дозволяли остаточно оцінити технічний стан батарейки.

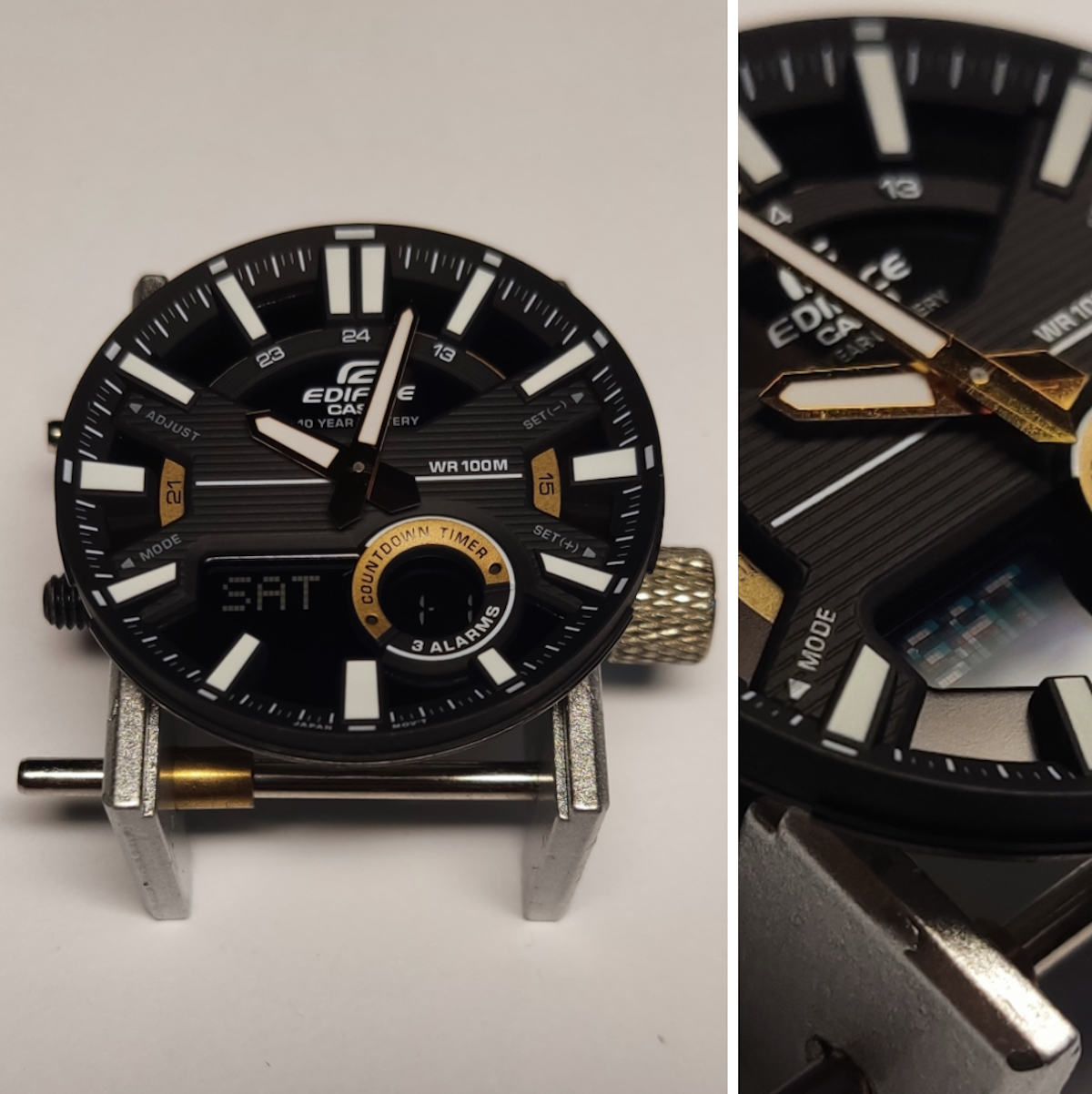

Попередній елемент живлення повторно встановили в годинник і виконали передбачену конструкцією процедуру електричного скидання.
Після цього модуль 5479 відновив роботу.
Саме цей результат став ключовим у діагностиці електронної частини.
Він підтвердив, що система здатна запуститися без заміни батарейки чи ремонту елементів електронної схеми.
Водночас визначити точну причину початкової зупинки не вдалося. Доступних журналів внутрішніх подій, за якими можна було б відновити послідовність станів керувальної мікросхеми, не було.
Тому припущення про можливий електричний збій, механічний вплив або зовнішні електромагнітні фактори залишилися лише гіпотезами.
Для подальшої експлуатації встановили нову батарейку CR2025, повторно виконали скидання та перевірили доступні елементи контактної групи.
Поглиблене дослідження внутрішньої схемотехніки не проводилося, оскільки власник погодив виконання основних ремонтних операцій без додаткових лабораторних робіт.
Стару батарейку зберегли для передачі разом із заміненими комплектуючими.
Окремої уваги потребувало ущільнення задньої кришки.
Для годинників Casio передбачена рекомендація періодично замінювати гумові ущільнювальні елементи, орієнтовно кожні 2-3 роки.
Через обмежену доступність окремих комплектуючих в Україні було прийнято рішення додатково обробити наявну прокладку.
Для цього застосували власну технологію вакуумної обробки протягом 48 годин.
Процедура була спрямована на підготовку ущільнювача до подальшого використання, але не розглядалася як повноцінна заміна нового елемента чи підтвердження відновлення всіх його початкових характеристик.
Власнику рекомендували надалі запланувати заміну прокладки.
Наступним завданням стало забезпечення належної фіксації задньої кришки.
Під час початкового випробування корпусу у водяній камері під тиском було виявлено негерметичність у зоні її прилягання. Ознак протікання через функціональні кнопки на цьому етапі не спостерігалося.
Для усунення проблеми вирішили змінити конфігурацію кріплення.

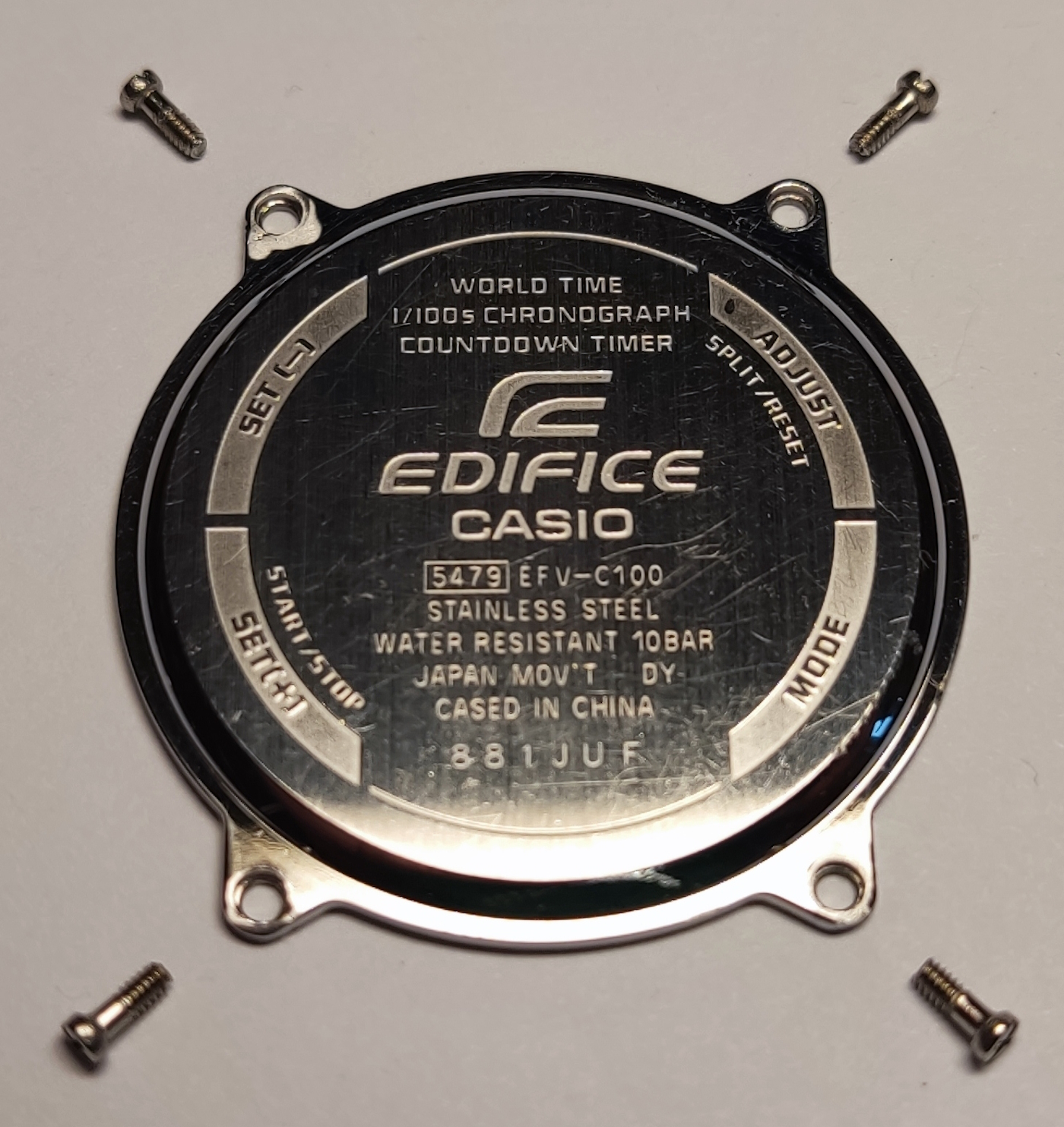

Було підібрано чотири нові гвинти зі збільшеною опорною поверхнею головок та іншою геометрією порівняно з первинними елементами.
У межах цього ремонту такі гвинти умовно називали посиленими через особливості конструкції. Йдеться насамперед про збільшену опорну площу головки, а не про документально підтверджений вищий клас міцності матеріалу.
Після кількох етапів підбору було отримано потрібний результат.
Модель має заявлений клас водозахисту 10 бар.
Під час ремонту герметичність корпусу перевіряли у водяній камері за тиску від 4 до 6 бар.
Остаточна випробувана конфігурація з новим кріпленням успішно пройшла перевірку при 6 бар без виявлених ознак протікання.
Важливо, що це випробування проводилося до остаточного встановлення електронного модуля. Після завершального складання повторної перевірки під тиском не виконували.
Отже, отриманий результат стосується саме випробуваної конфігурації корпусу й не є підтвердженням заводського класу водозахисту 10 бар після остаточного складання.

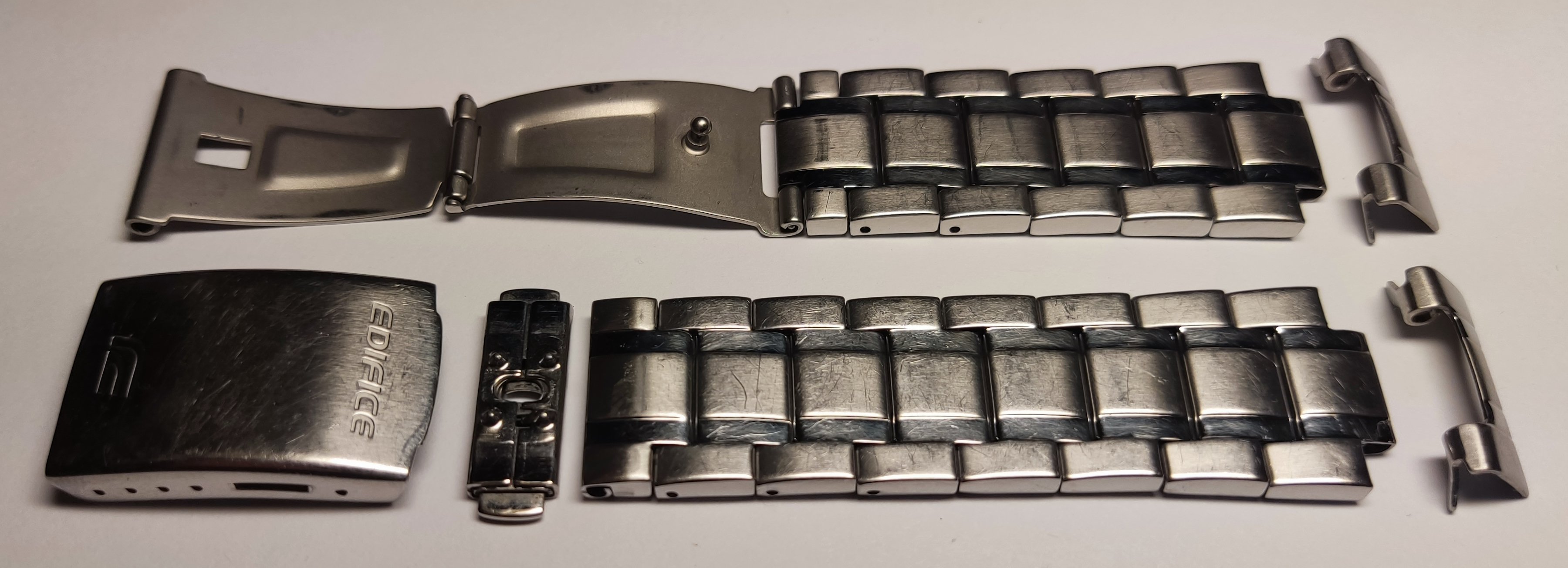

Паралельно з відновленням корпусу було проведено очищення металевого браслета, застібки та доступних з'єднувальних деталей.
Ця процедура має практичне сервісне значення.
Під час роботи з годинниковими механізмами важливо обмежувати потрапляння пилу, абразивних частинок і залишків експлуатаційних забруднень у зону складання.
Саме тому очищення зовнішніх компонентів розглядалося як необхідна складова робочого процесу, а не лише як косметична послуга.
Полірування не проводилося, оскільки власник його не замовляв. Подряпини та звичайні сліди носіння залишилися на поверхні металу.
Під час огляду також виявили пошкодження двох з'єднувальних втулок у місцях кріплення браслета до годинникового блока.
Ці деталі замінили оригінальними сумісними компонентами, а демонтовані елементи залишили для повернення власнику.

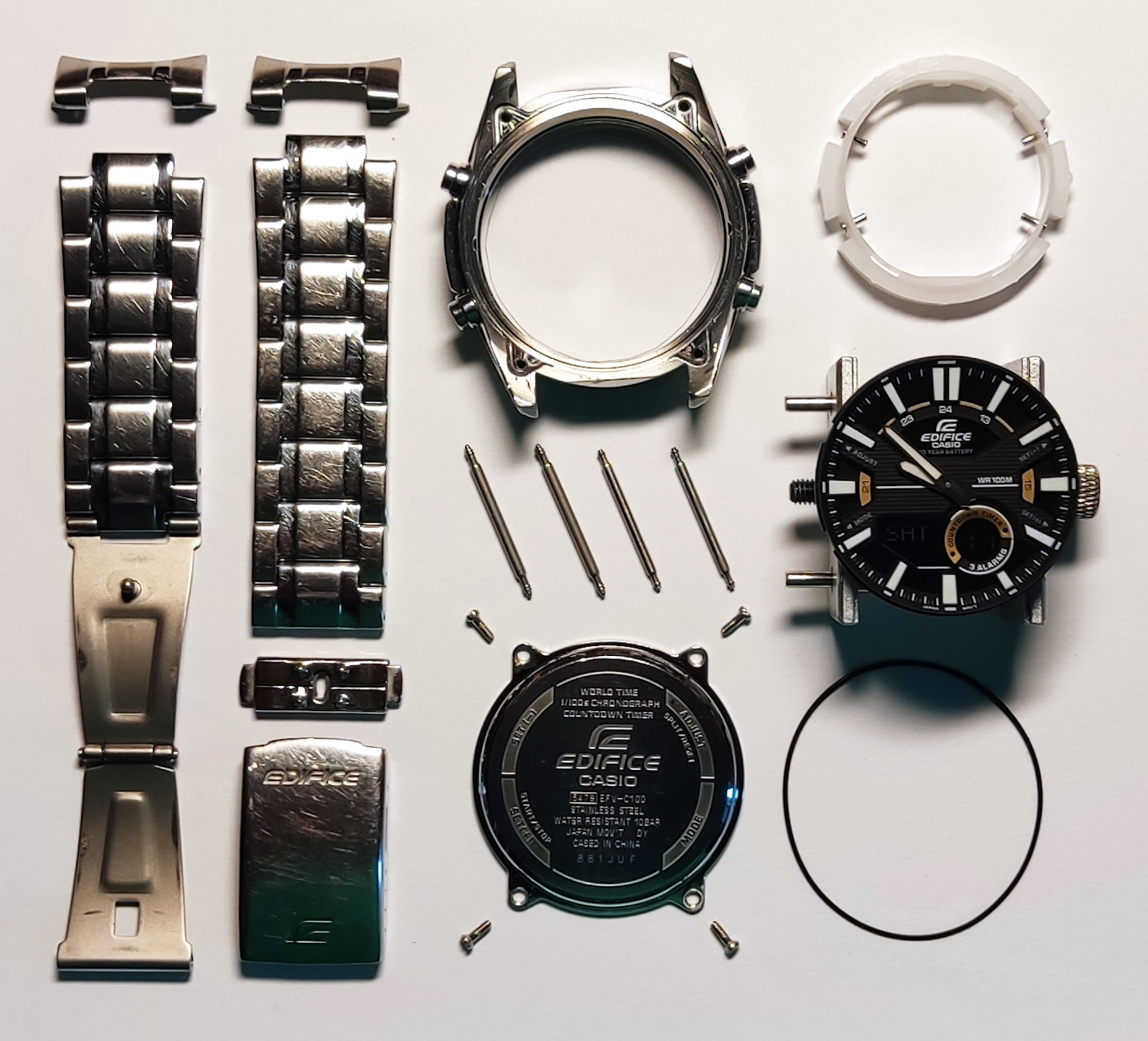

Після завершення механічних робіт і випробувань корпусу всі основні компоненти були підготовлені до встановлення.

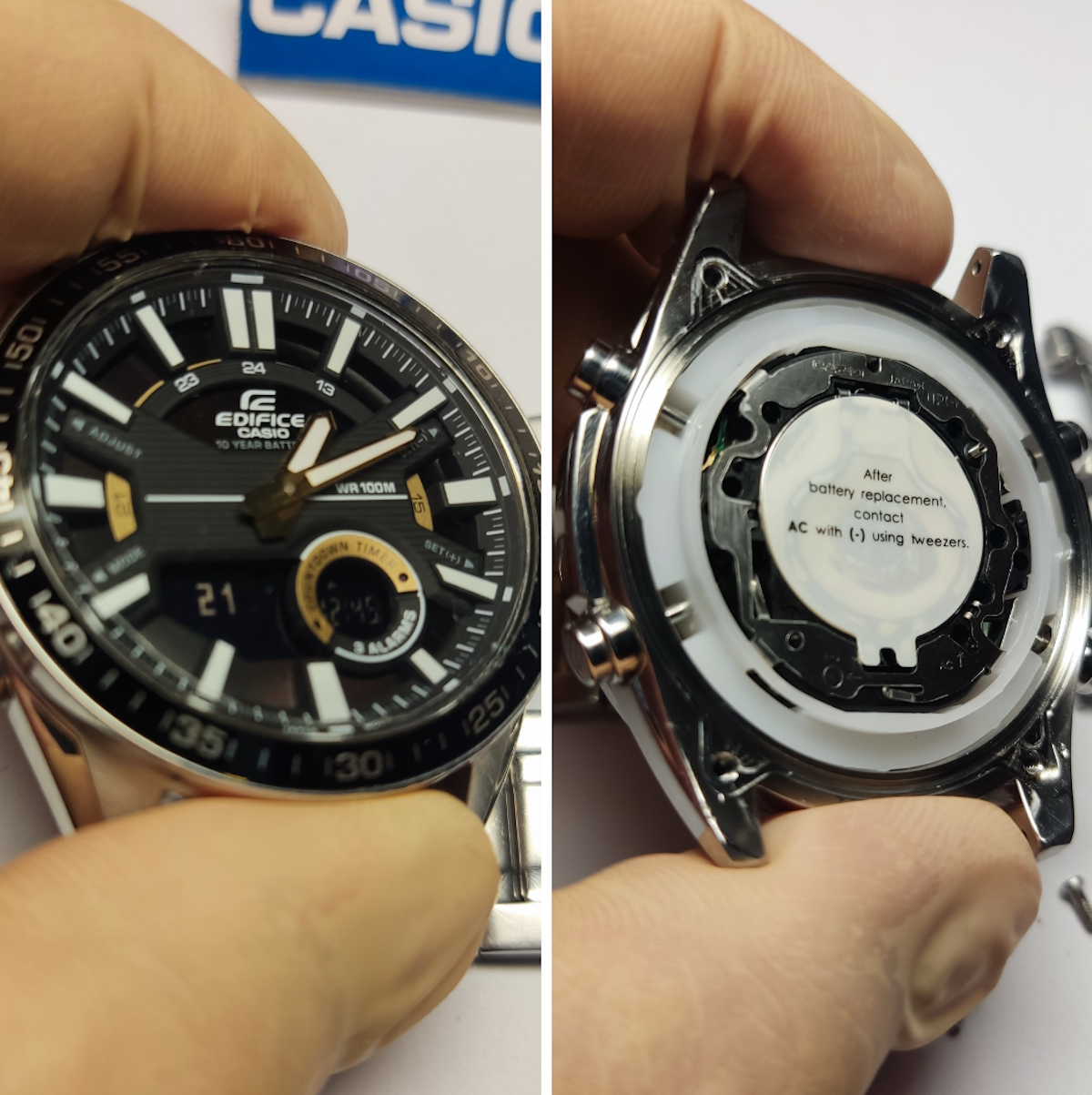

Під час монтажу електронного блока особливу увагу приділили правильному розташуванню пластикового каркаса.
Він виконує не лише функцію позиціювання механізму всередині корпусу, а й забезпечує механічну взаємодію з функціональними кнопками через спеціальні натискні елементи.

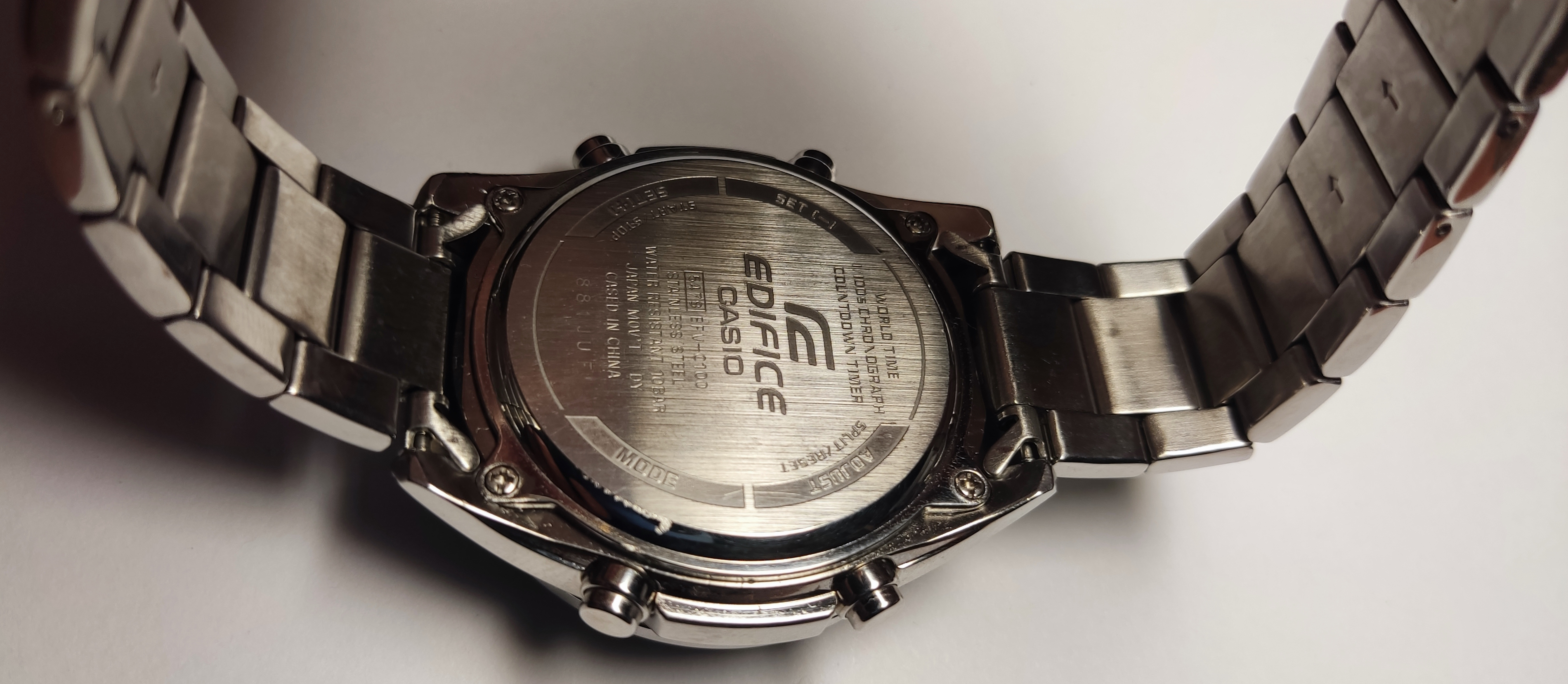

Після встановлення ущільнювальної прокладки задню кришку закріпили новими підібраними гвинтами, а металевий браслет повторно приєднали до корпусу.
Фінальним етапом стали налаштування аналогового й цифрового часу, коригування положення стрілок та перевірка функціональних режимів.
Після виконаних операцій індикація працювала, а модуль реагував на команди керування.

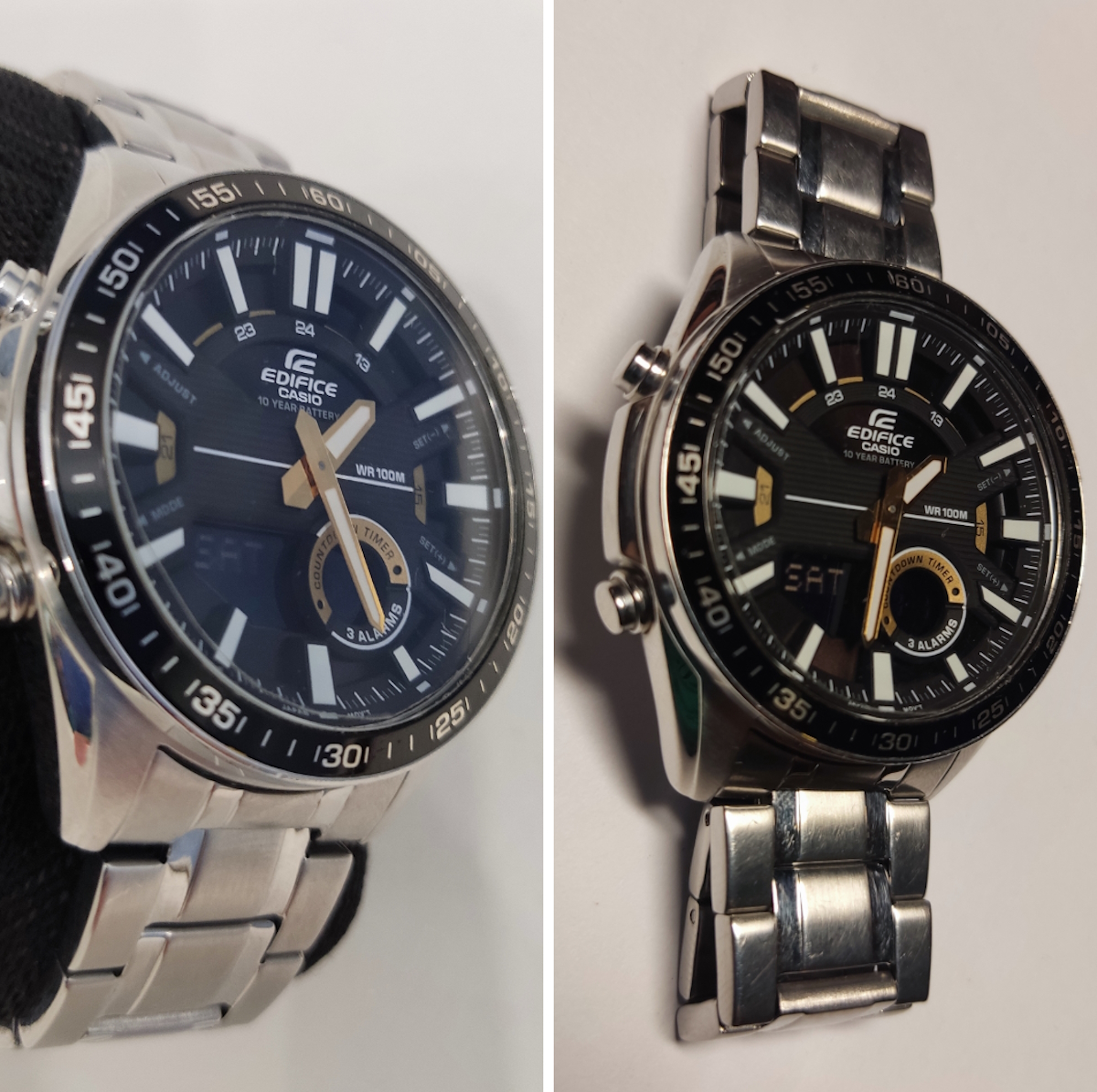

Після завершення погоджених ремонтних робіт годинник було повернуто до працездатного стану.
Найскладнішим етапом залишався демонтаж трьох пошкоджених гвинтів. Індивідуальна мікрообробка дозволила зберегти заводські різьбові отвори та уникнути масштабного механічного втручання в конструкцію корпусу.
Електронний модуль відновив роботу після сервісного скидання. Для подальшої експлуатації встановили нову батарейку, перевірили функції та налаштували аналогову індикацію.
Окремо вдалося підібрати нове кріплення задньої кришки та отримати позитивний результат випробувань корпусу при 6 бар. Було також очищено браслет і замінено дві пошкоджені з'єднувальні втулки.
Водночас причина початкової зупинки електроніки залишилася невстановленою. Успішний запуск після скидання підтверджує відновлення функціонування, але не дозволяє визначити подію, яка спричинила несправність.
Цей випадок наочно показує, що грамотне обслуговування годинника потребує оцінки всієї конструкції, а не лише вузла, на який вказують зовнішні симптоми.
У EFV-C100 поєднані багатофункціональна електроніка, складне оформлення циферблата, металевий корпус і система кріплення задньої кришки, стан якої безпосередньо впливає на можливість подальшого обслуговування.
Саме уважне дослідження пошкоджень, послідовна діагностика та вибір індивідуального способу втручання дозволили відновити цей екземпляр без заміни електронного модуля й без руйнування заводських різьбових з'єднань.
Для нас результат такого ремонту полягає не лише у відновленні функцій. Не менш важливо зберегти конструкцію виробу та можливість його подальшого кваліфікованого обслуговування.
