Іноді за звичайним зверненням до сервісного центру стоїть особиста історія, яка надає ремонту зовсім іншого значення. Цей випадок розпочався з прохання дівчини відновити годинник її коханого - нашого захисника, бійця Національної Гвардії України, який отримав поранення.
Йшлося про Casio G-SHOCK GBD-200 з електронним модулем 3506. Годинник супроводжував власника під час військової служби та повернувся з фронту в неробочому стані.
Ще до отримання виробу ми розуміли, що його технічне обслуговування може суттєво відрізнятися від стандартної заміни батарейки або звичайної профілактики. Проте справжній обсяг необхідних робіт став зрозумілим лише після первинного огляду та поступового розбирання конструкції.
На годиннику залишалися численні сліди інтенсивної експлуатації, значні забруднення, зокрема біологічного походження. Такі випадки потребують особливо уважного підходу до попередньої обробки, діагностики та подальшого відновлення.
У Casio Service ми виконали комплекс робіт із механічною та електронною частинами G-SHOCK GBD-200: розібрали й очистили корпус, відновили кнопкові механізми, замінили пошкоджені ущільнення, перевірили водозахист корпусної конструкції, запустили електронний модуль, оновили його програмне забезпечення та провели функціональне тестування.
Це документальна історія одного сервісного випадку, в якій кожен етап відновлення має конкретне технічне обґрунтування.
G-SHOCK GBD-200 (наприклад модель з наявності GBD-200-1ER) належить до спортивної лінійки цифрових годинників Casio, орієнтованих на активне використання. Модель поєднує протиударну конструкцію G-SHOCK, цифровий MIP-дисплей, функції секундоміра, таймера, будильника, обліку кроків і тренувальних показників, а також бездротовий зв'язок зі смартфоном через Bluetooth.
Електронний модуль 3506 забезпечує роботу цифрової індикації, функцій вимірювання часу та взаємодію з мобільним застосунком CASIO WATCHES.
Зовнішню захисну конструкцію формують полімерний корпус, окремий безель, кнопкові вузли, внутрішні посадкові елементи, ущільнення та задня металева кришка.
Кожен із цих компонентів має власне функціональне призначення. Особливої уваги потребують рухомі механізми кнопок і система ущільнення корпусу, оскільки вони безпосередньо пов'язані із захистом внутрішньої електроніки від зовнішнього середовища.
У випадку нашого GBD-200 довелося перевіряти практично всі основні конструктивні вузли.

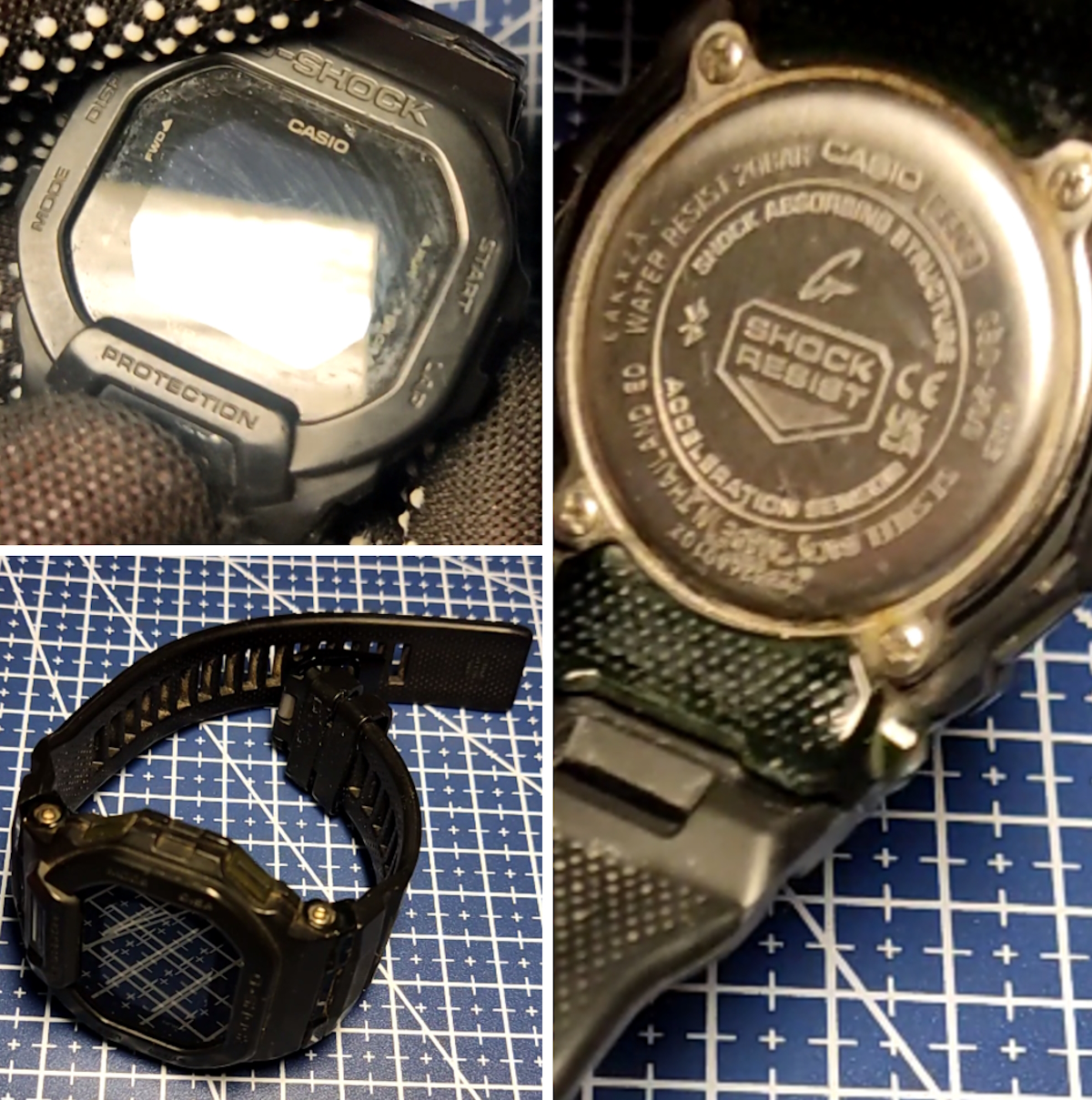

Після надходження годинника ми зафіксували його зовнішній стан. Дисплей не працював, корпус і ремінець мали значні сліди експлуатації, на захисному склі залишалися потертості, а в заглибленнях конструкції накопичилися щільні забруднення.
З огляду на обставини використання та характер виявлених забруднень першочерговим завданням стала підготовка виробу до безпечного технічного обслуговування.
Попередня обробка проводилася послідовно.
Спочатку ми видалили найбільш виражені зовнішні забруднення. Після грубого очищення виконали поверхневу обробку корпусу для підготовки до демонтажу окремих компонентів. Наступним етапом стало очищення доступних зовнішніх деталей, зокрема ремінця та його кріплень.
Наявність біологічних забруднень вимагала спеціального підходу до хімічної обробки. При цьому очищення поверхонь, видалення органічних залишків та дезінфекція є різними технологічними операціями, які не слід ототожнювати.
У процесі обслуговування застосовувалися спеціалізовані мийні засоби, технічна хімія та, для сумісних компонентів, ультразвукове очищення.
Основна частина робіт із видалення прихованих забруднень виконувалася вже після розбирання годинника.
Після демонтажу задньої металевої кришки ми отримали доступ до електронного модуля та внутрішніх конструктивних елементів корпусу.
Первинний огляд електроніки виявив позитивну обставину: видимих слідів корозії, проникнення вологи або характерних окиснень контактної групи не спостерігалося.
Однак стан ущільнювальної прокладки викликав серйозні зауваження.
Під час детального огляду ми виявили множинні пошкодження ущільнювальної прокладки задньої кришки. Характер дефектів і стан посадкового контуру вказували на проблеми, пов'язані з попереднім розкриттям та складанням корпусу.
Для годинників із заявленою водостійкістю стан ущільнювальних деталей має принципове значення.
Прокладка повинна правильно розташовуватися у відповідному посадковому контурі та забезпечувати ущільнення з'єднання між корпусом і задньою кришкою.
Перекручування, защемлення, механічне пошкодження або неправильне встановлення ущільнення можуть порушити роботу цього з'єднання.
У нашому випадку повторне використання демонтованої прокладки було недоцільним. Ми прийняли рішення замінити її деталлю відповідної конфігурації.

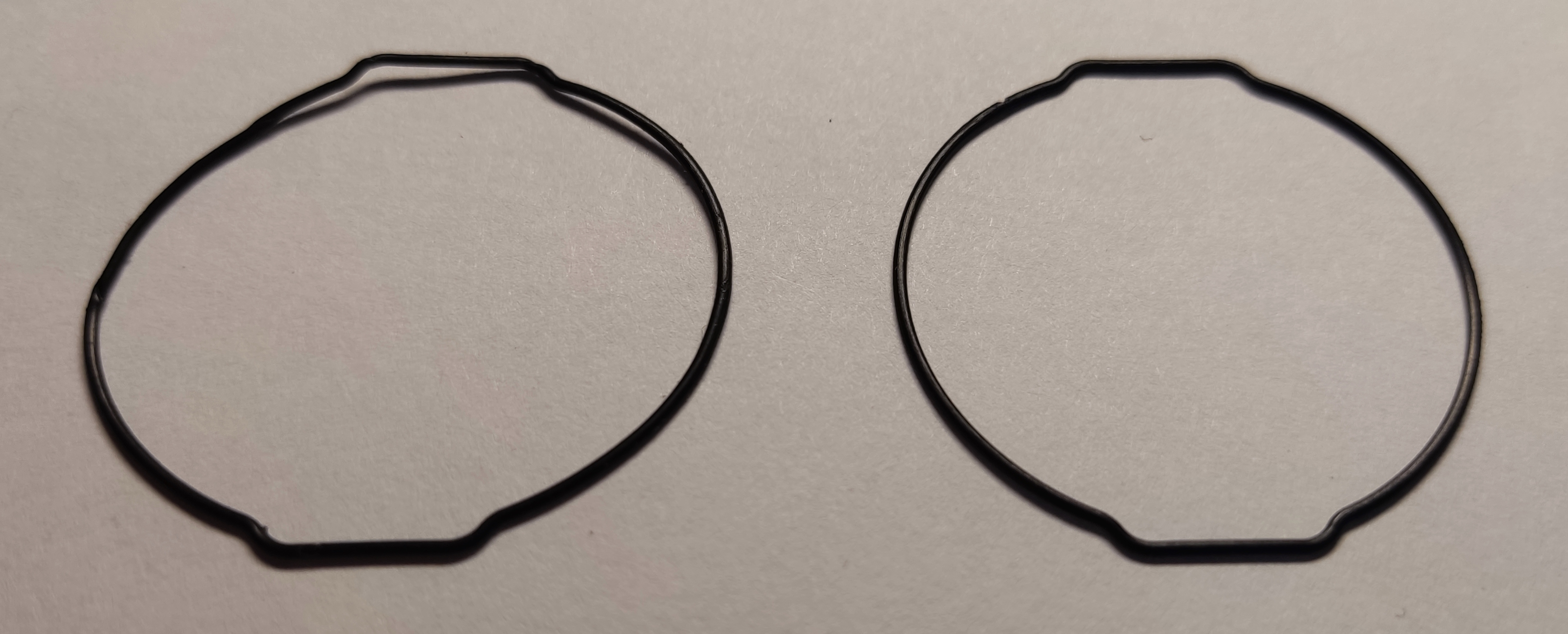

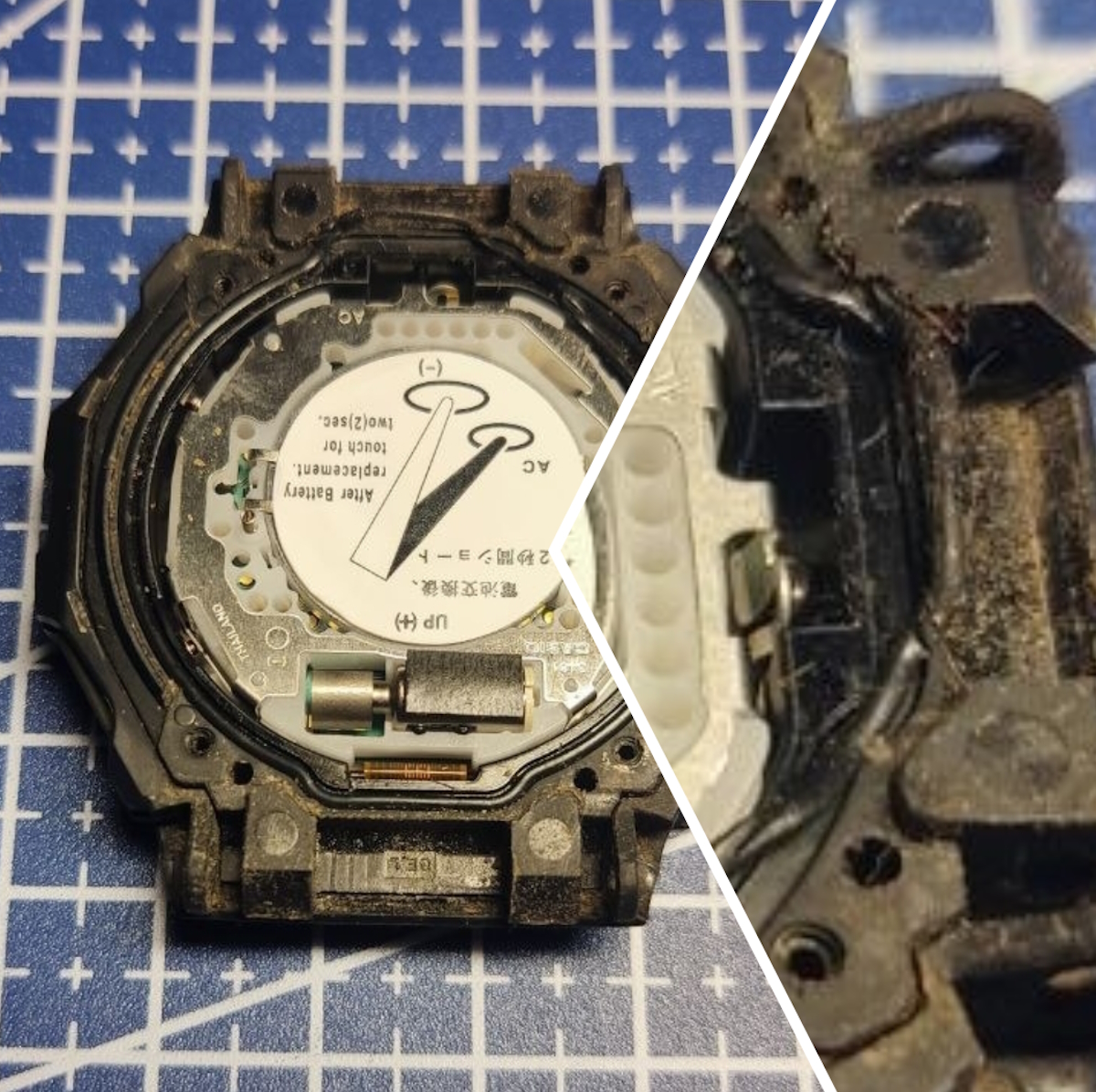

На порівняльній фотографії помітні локальні деформації старого ущільнення. Нова прокладка має рівномірніший контур і була використана під час подальшого відновлення корпусу.
Водночас відсутність видимих слідів вологи всередині годинника не означала, що пошкоджене ущільнення можна залишити без заміни.
Для нас важливо було відновити належний стан корпусної конструкції, а не лише забезпечити запуск електронного модуля.
Після початкової діагностики ми продовжили розбирання G-SHOCK GBD-200.
Було демонтовано захисний безель, ремінець, декоративні проставки та інші доступні корпусні компоненти.

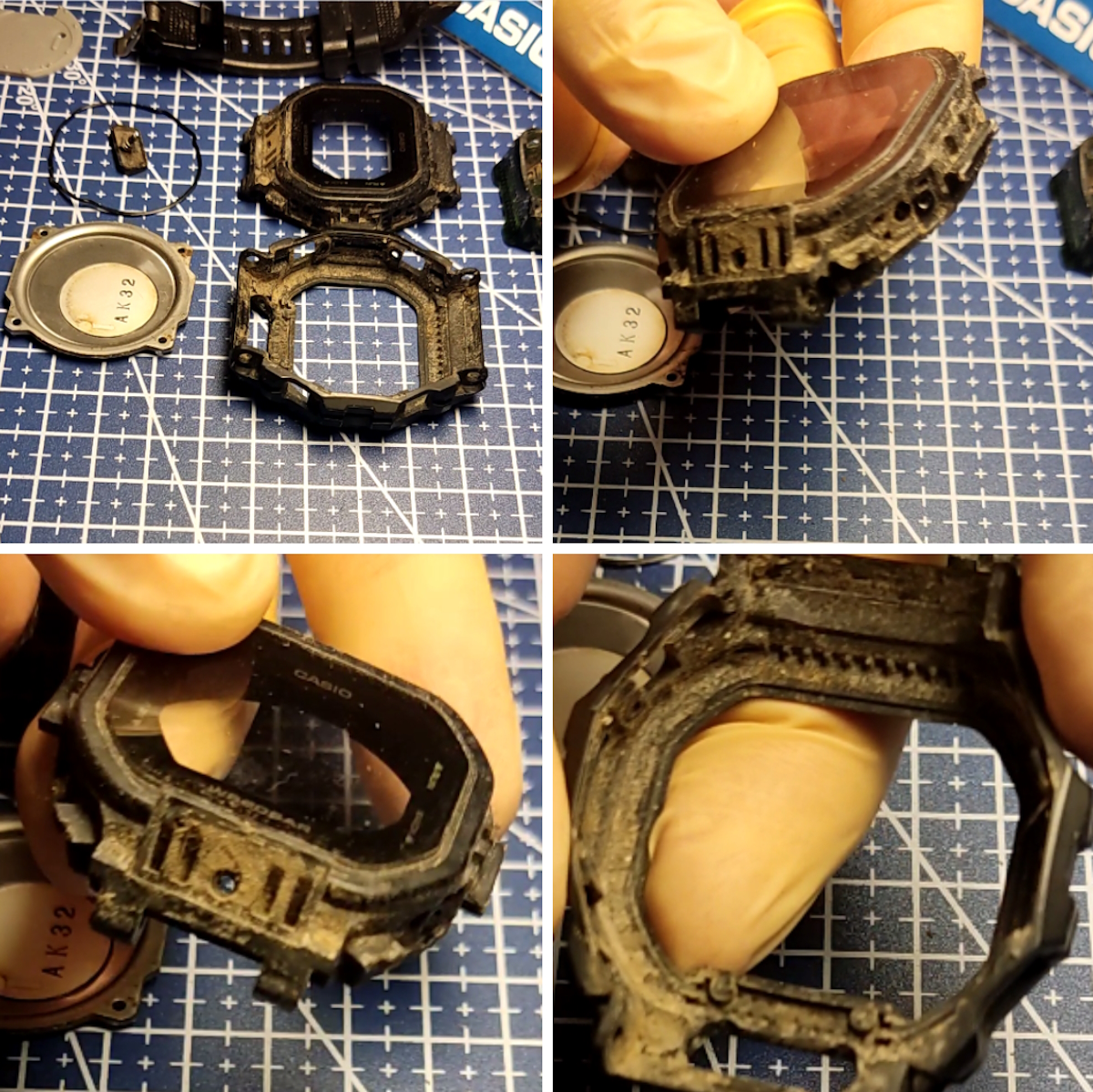

Саме на цьому етапі проявився справжній масштаб забруднень.
Під зовнішніми захисними елементами знаходилися щільні відкладення пилу, бруду та інших забруднень, що накопичилися під час експлуатації.
Особливо забрудненими виявилися зони навколо кнопок, пази, технологічні отвори, посадкові поверхні та внутрішні ділянки кріплення безеля.
Для повноцінного очищення таких елементів поверхневої обробки недостатньо.
Складна геометрія корпусу G-SHOCK передбачає наявність заглиблень, невеликих порожнин і прихованих механічних з'єднань. Без демонтажу окремих компонентів неможливо належним чином оглянути їхній стан.
Окрім забруднень, під час розбирання ми виявили механічні проблеми кнопкових вузлів, які потребували окремого ремонту.
Кнопкові механізми є важливою частиною конструкції цифрового G-SHOCK. Вони повинні забезпечувати передачу механічного натискання на електронний модуль і водночас підтримувати захист корпусу в місцях проходження рухомих елементів.
Конструктивно кнопковий вузол включає зовнішній натискний елемент, металевий шток, напрямні поверхні, ущільнення та фіксувальні компоненти.
У GBD-200 під час нашої ревізії було встановлено, що кнопкові штоки обладнані двома ущільнювальними кільцями.

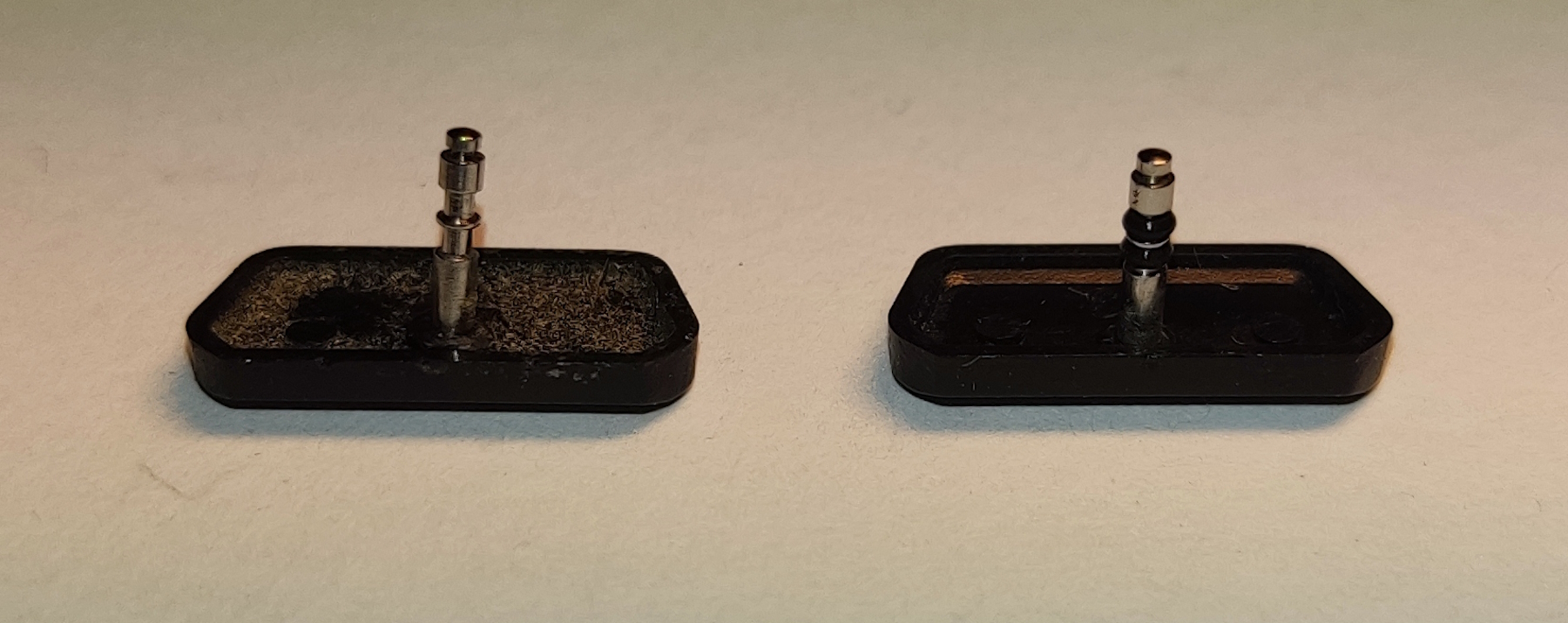

Найсерйозніше механічне пошкодження стосувалося центральної фронтальної кнопки, яка відповідає за активацію підсвічування дисплея.
Після демонтажу підтвердилося пошкодження її штифта. Деталь потребувала заміни.
Завдання полягало не лише в установленні нової кнопки, а й у правильному відновленні всього механічного вузла.
Необхідно було перевірити стан посадкового отвору, забезпечити відповідне розташування ущільнювальних кілець, установити фіксувальні елементи та проконтролювати робочий хід кнопки.
Після завершення складання центральний механізм пройшов перевірку натискання та повернення у вихідне положення.
Решта кнопок не мали аналогічного підтвердженого пошкодження штифтів, однак потребували ретельного обслуговування.
Кожен вузол перевірявся окремо. Ми виконали очищення рухомих компонентів, оглянули металеві штоки, напрямні втулки, ущільнювальні кільця та стопорні елементи.
Після складання контролювали правильність фіксації, вільний хід і механічну роботу кнопок.
Цей етап вимагав особливої акуратності. Порушення положення невеликого ущільнення або фіксувального кільця може вплинути на роботу кнопкового вузла та захисні властивості корпусу.
Після демонтажу механічних вузлів ми змогли перейти до глибокого очищення основних компонентів.
Робота проводилася в декілька циклів із використанням відповідної технічної хімії, мийних засобів та ультразвукової обробки тих деталей, для яких такий спосіб був допустимим.
Після очищення компоненти проходили сушіння та повторний огляд.
Особливу увагу ми приділили внутрішньому контуру корпусу, ділянкам навколо кнопкових отворів, місцям кріплення та поверхням, що контактують з іншими деталями.

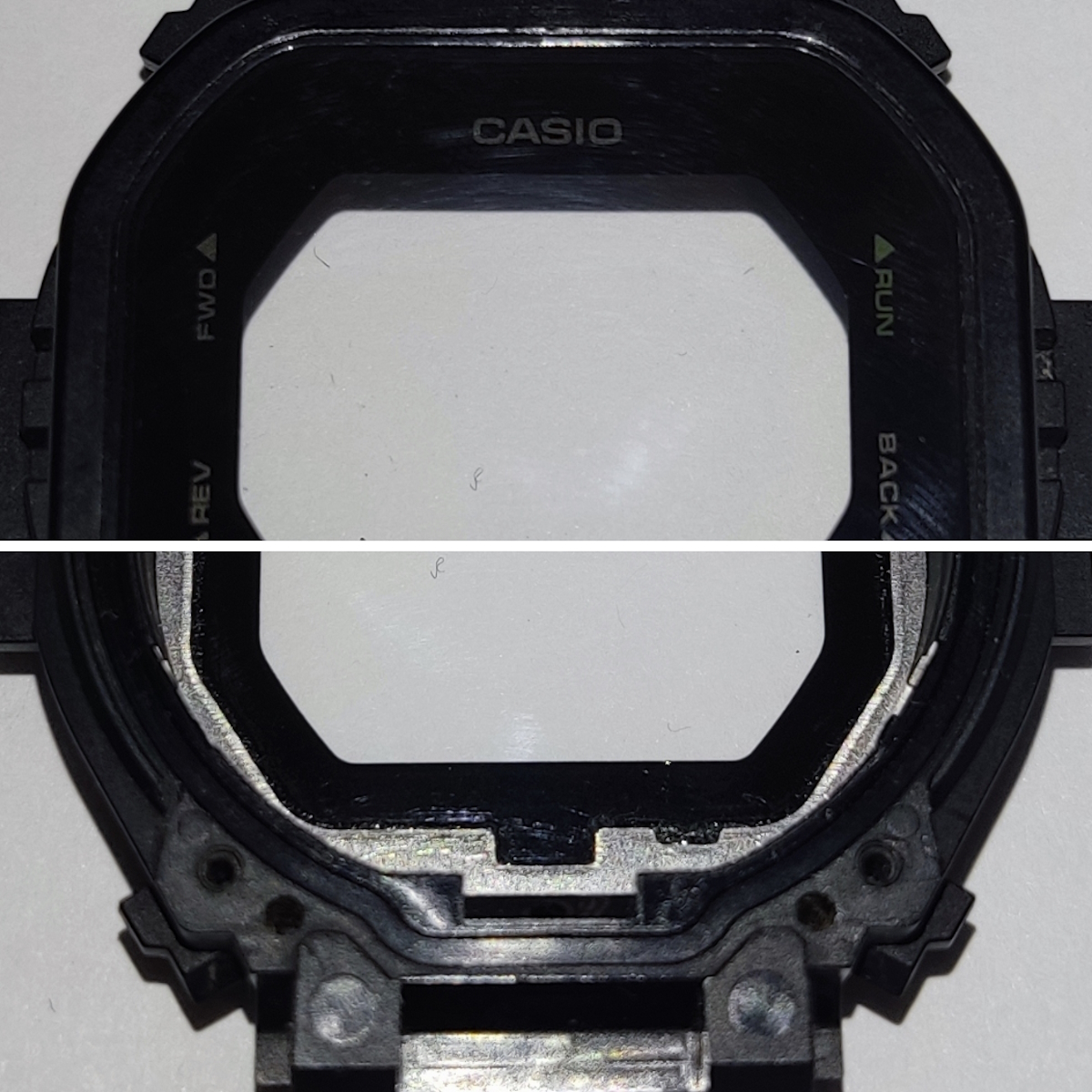

Після обслуговування основні забруднення було видалено, а корпус підготовлено до наступних технологічних операцій.
На окремих поверхнях залишилися сліди попередньої експлуатації. Ми не намагалися повністю змінити зовнішній вигляд виробу, оскільки основним завданням було відновлення його технічного стану.
Скло також пройшло додаткове очищення та обмежену косметичну обробку, яка дозволила покращити його зовнішній стан без заміни.

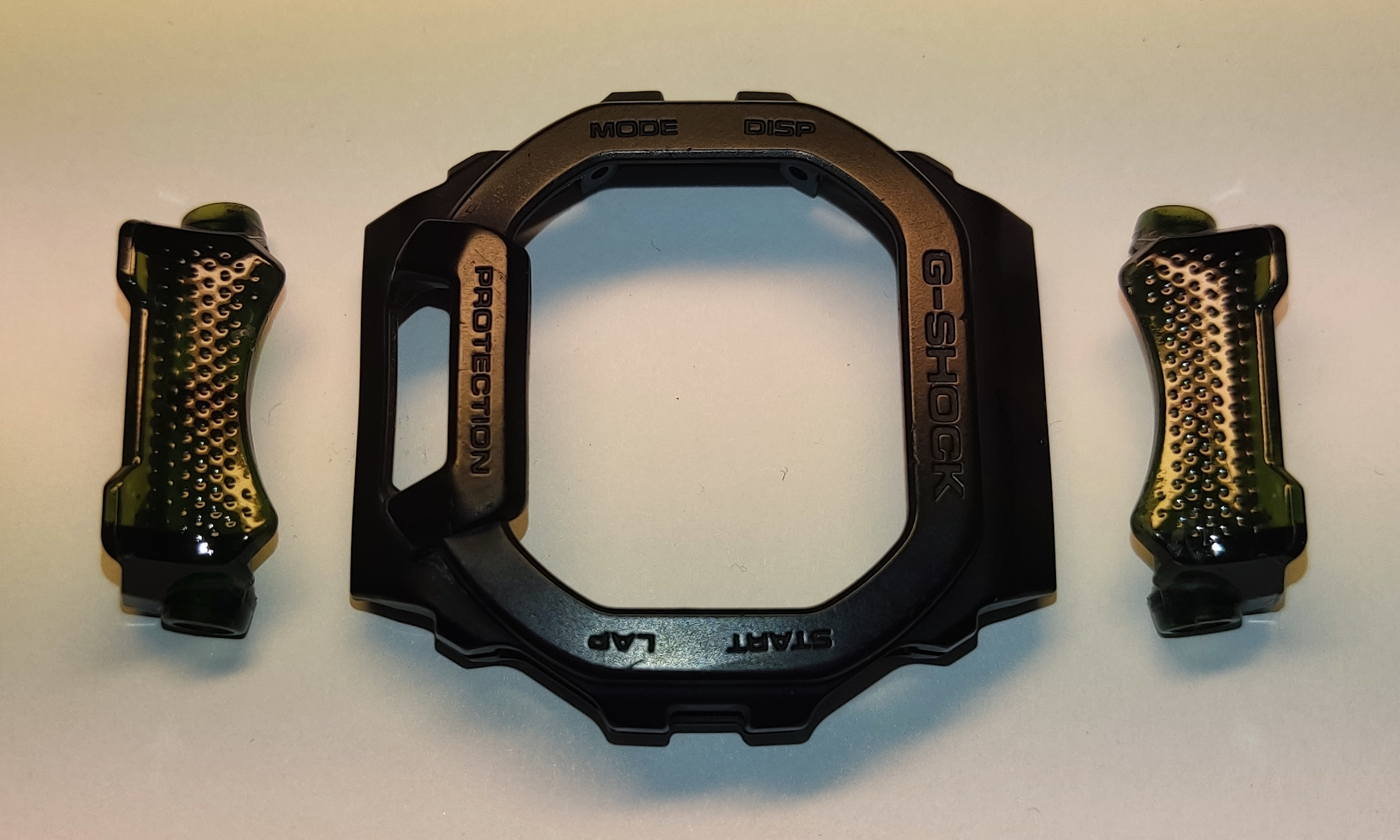

Зовнішній безель G-SHOCK має складний рельєф із заглибленнями, маркуванням функціональних кнопок та захисними виступами.
Окремо ми очистили декоративні проставки, встановлені в зоні кріплення ремінця.
Фактурні поверхні цих деталей містять численні невеликі заглиблення, де забруднення можуть залишатися навіть після ретельного зовнішнього миття.
Після очищення ми перевірили їхній стан і підготували компоненти до повторного встановлення.

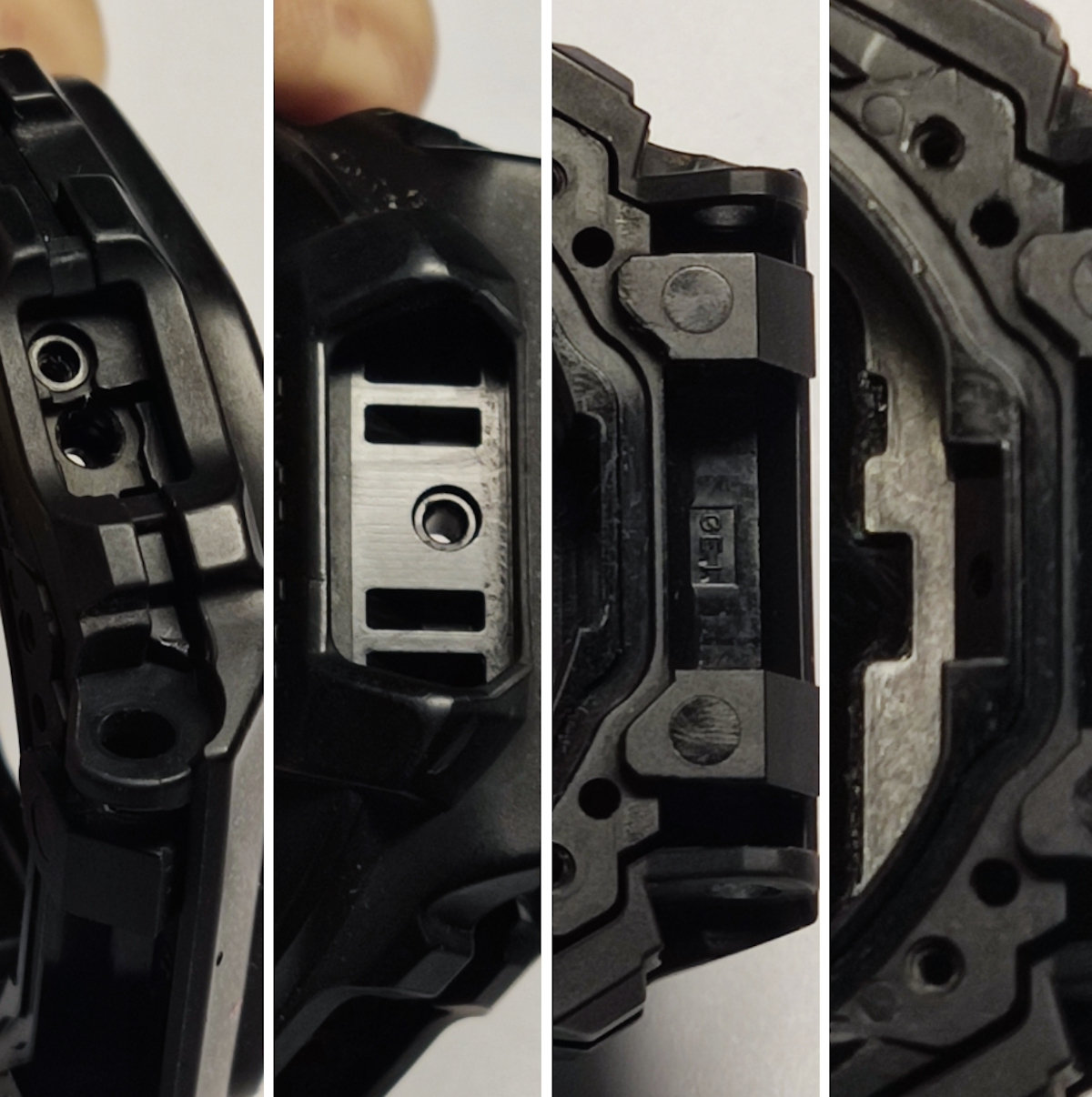

Не менш важливою частиною роботи стала перевірка внутрішніх кріплень, металевих вставок, технологічних отворів і посадкових ділянок.
У конструкції GBD-200 частина з'єднань розташована всередині корпусного блоку, тому доступ до них відкривається лише після зняття відповідних компонентів.
Ми перевірили кожну доступну ділянку, очистили внутрішні порожнини та підготували деталі до складання.
Збереження справних оригінальних комплектуючих було одним із принципів відновлення. Компоненти, які після ревізії залишалися придатними до використання, не потребували необґрунтованої заміни.
Після відновлення механічних вузлів і заміни основного ущільнення ми провели контрольні випробування корпусної конструкції під тиском.
Перевірка виконувалася послідовно у трьох діапазонах:
У межах проведених випробувань корпус показав працездатний стан.
Ця процедура мала особливе значення з огляду на попередні пошкодження прокладки та виконані роботи з кнопковими механізмами.
Заводська характеристика водозахисту моделі GBD-200 становить 20 BAR. Однак результати нашої перевірки до 6 бар не слід ототожнювати з повним підтвердженням заводського класу водозахисту остаточно зібраного годинника.
Після контрольних випробувань ми повторно розібрали корпус, здійснили додатковий огляд, очищення та продування відповідних ділянок.
На цьому основний комплекс механічного відновлення було завершено.
Паралельно тривала діагностика електронної частини.
На відміну від складного обслуговування корпусу, діагностика електронного модуля почалася з досить конкретного результату.
Під час перевірки елемента живлення ми виміряли напругу на рівні 0,86 В.
Для штатного живлення модуля такого значення було недостатньо, тому глибокий розряд батареї розглядався як одна з основних можливих причин відсутності індикації.
Водночас за самим показником напруги неможливо достовірно встановити причину розряду або оцінити стан усіх електронних компонентів.
Ми встановили новий елемент живлення відповідного типу та перевірили запуск модуля 3506.

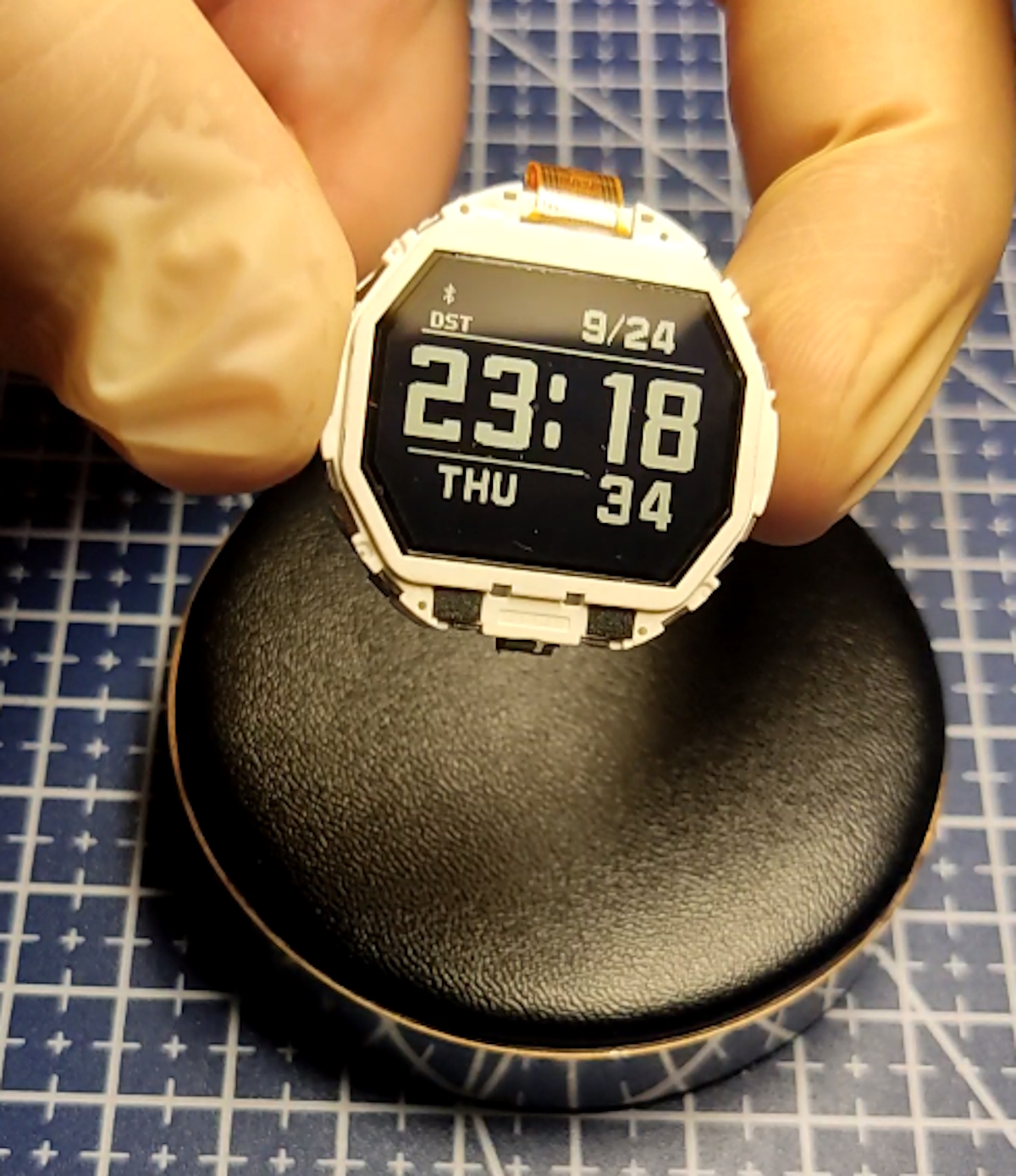

Після заміни батареї дисплей активувався, а електроніка почала працювати.
Це стало важливим етапом діагностики.
Успішний запуск свідчив, що основні електронні системи здатні функціонувати після відновлення живлення. Проте для оцінки справності годинника необхідно було перевірити не лише цифрову індикацію, а й програмні функції, Bluetooth-зв'язок і реакцію модуля на команди керування.
Після першого запуску ми перейшли до програмної діагностики модуля 3506.
G-SHOCK GBD-200 підтримує технологію Bluetooth Mobile Link, що забезпечує взаємодію годинника зі смартфоном через мобільний застосунок CASIO WATCHES.
Це з'єднання використовується для синхронізації часу, налаштування окремих функціональних параметрів і передбачених виробником операцій із програмним забезпеченням.
Під час підключення застосунок успішно розпізнав GBD-200 та встановив зв'язок з електронним модулем.
Ми виконали початкову синхронізацію, після чого застосунок повідомив про наявність важливого оновлення програмного забезпечення.
Оскільки наша мета полягала у комплексній перевірці електронної частини, було вирішено встановити доступне оновлення перед подальшим функціональним тестуванням.

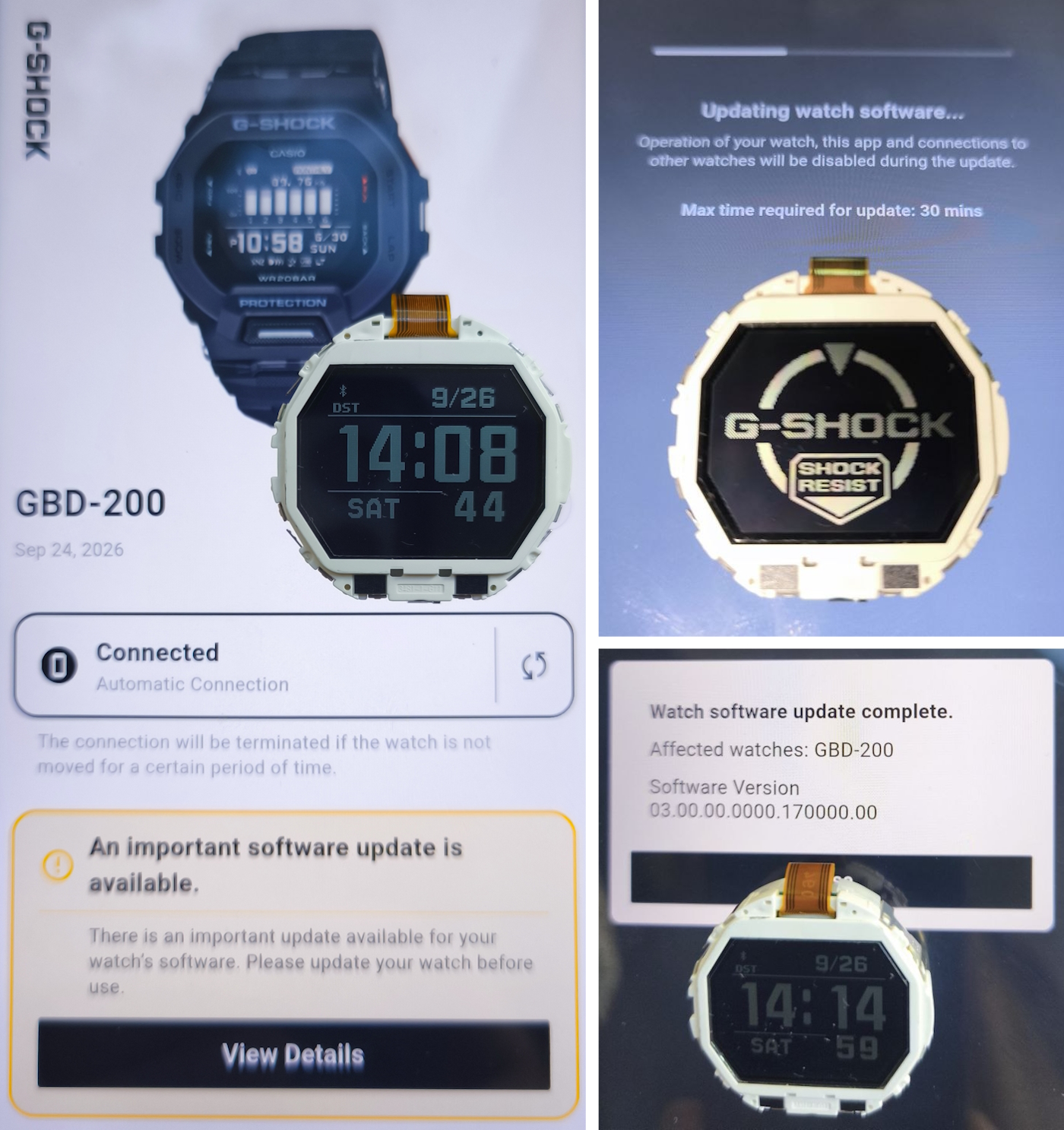

На першому зображенні застосунок CASIO WATCHES відображає встановлене Bluetooth-з'єднання та повідомляє про доступність важливого оновлення для годинника.
Другий кадр демонструє безпосередній процес встановлення програмного забезпечення. Під час операції на дисплеї модуля відображалася службова заставка G-SHOCK, а застосунок інформував про виконання оновлення.
Третій кадр документує успішне завершення процедури. CASIO WATCHES підтвердив оновлення програмного забезпечення GBD-200 та відобразив номер установленої версії.
У повідомленні застосунку зазначався максимальний передбачений час оновлення до 30 хвилин. Це службова інформація виробника, а не фактична тривалість проведеної нами операції.
Успішне встановлення оновлення додатково підтвердило можливість обміну даними між застосунком і модулем під час програмної сервісної процедури.
Після завершення оновлення ми перейшли до послідовного тестування функцій.
У межах діагностики ми перевірили основні режими та функції електронного модуля 3506.
Окремо тестували роботу цифрового дисплея, секундоміра, таймера зворотного відліку, будильника, підсвічування, перемикання режимів та взаємодію з CASIO WATCHES.
Особливу увагу приділили роботі Bluetooth Mobile Link.
Ми перевіряли, як застосунок передає налаштування до годинника, як модуль реагує на отримані команди та чи зберігає встановлені параметри.
Після першого циклу тестування виконали скидання налаштувань модуля та повторили основні операції конфігурування.
Це дозволило перевірити роботу електронної частини не лише після первинного запуску, а й після повторного налаштування.
Візуальний огляд доступних поверхонь електронного модуля та контактної групи не виявив ознак корозії або пошкоджень, які потребували б додаткового втручання.
За результатами проведеної перевірки поглиблене розбирання електронного модуля не знадобилося.
Важливо, що рішення не втручатися в справні компоненти було обґрунтоване саме результатами діагностики, а не лише тим, що дисплей знову почав відображати час.

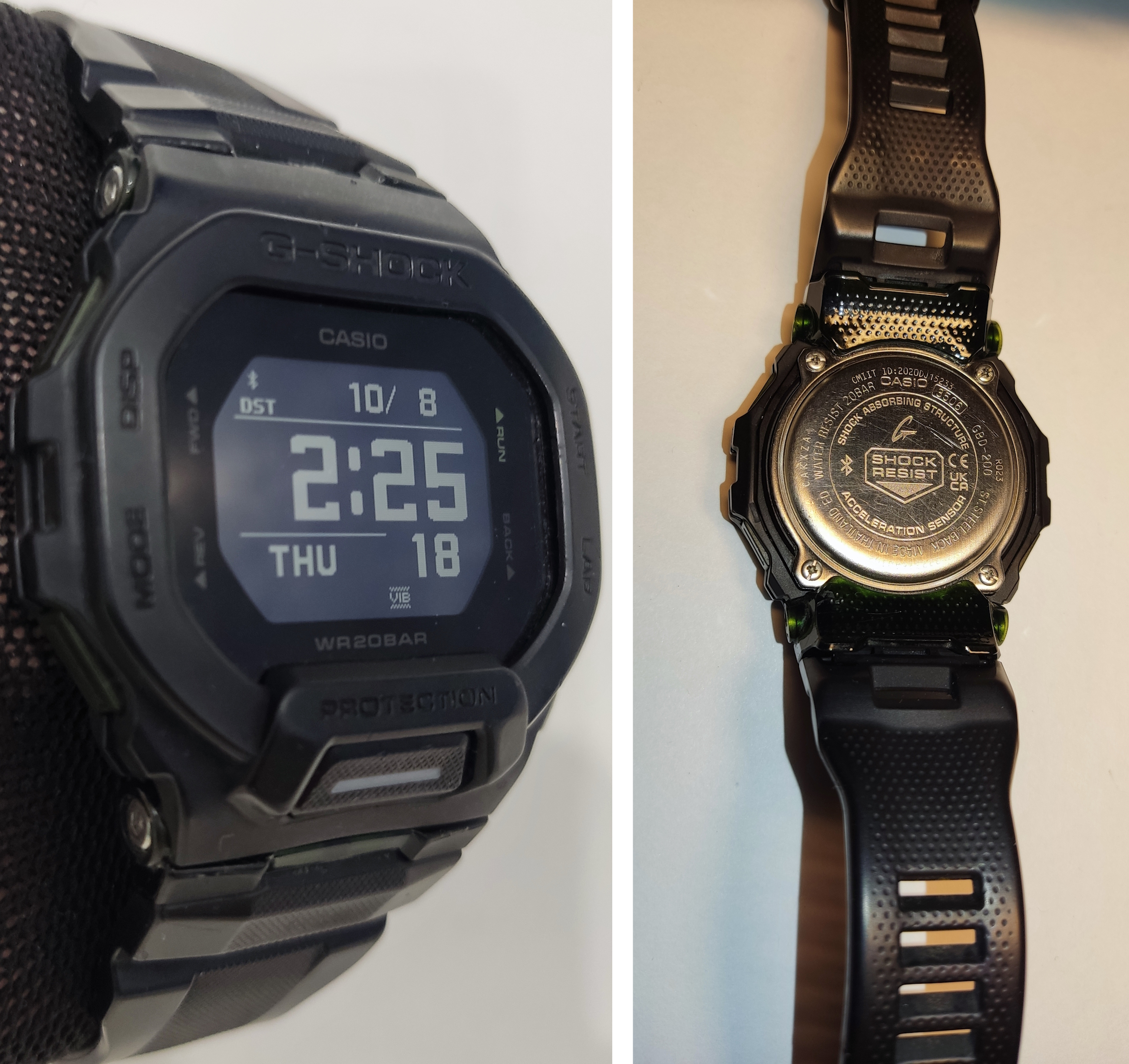

Після завершення механічного обслуговування та діагностики електроніки ми повторно оглянули всі компоненти годинника.
Було перевірено стан корпусного блоку, захисного безеля, декоративних проставок, ремінця, кріпильних елементів, кнопкових механізмів та електронного модуля.

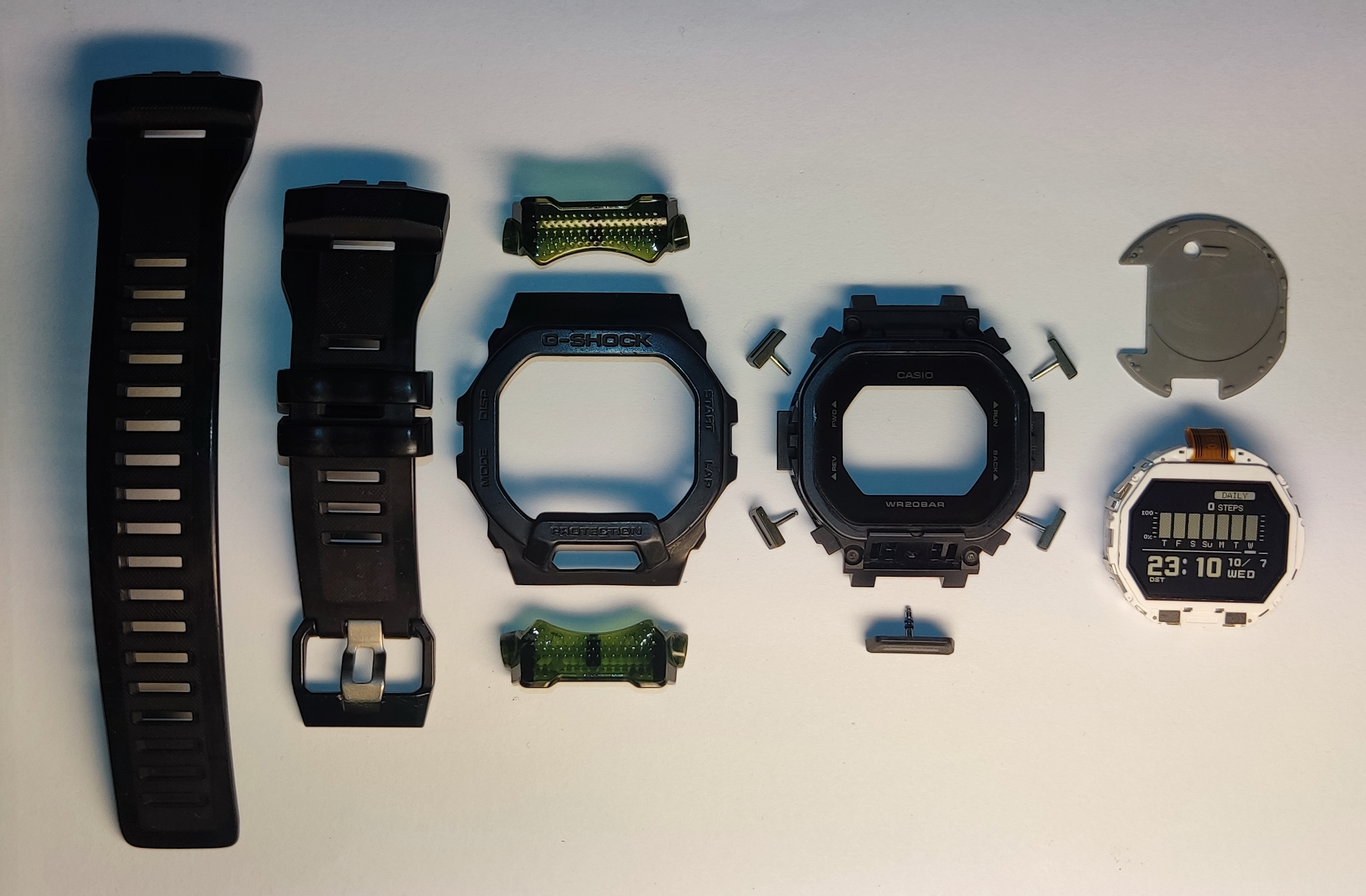

На цій фотографії добре видно, наскільки багатокомпонентною є конструкція годинника.
Зовнішній безель, основний корпус, ремінець, металеві кріплення, декоративні елементи та електронний модуль виконують окремі функції, але після складання мають працювати як єдина система.
Для нас було важливо відновити правильне взаємне розташування деталей, зберегти справні оригінальні компоненти та забезпечити коректну роботу всіх обслугованих вузлів.
Спочатку ми зібрали кнопкові механізми та повторно перевірили хід кожної кнопки.
Після цього підготували основний корпусний блок, установили відповідні кріплення та захисний безель.
Наступним етапом стало встановлення електронного модуля 3506 у відновлений корпус.
Перед закриттям задньої кришки ми окремо перевірили роботу органів керування й дисплея.
Успішне тестування електронного модуля поза корпусом ще не гарантує правильної роботи годинника після остаточного складання.
Кнопкові механізми мають точно взаємодіяти з відповідними елементами електронної частини. Порушення положення штока, неправильна фіксація або механічне заклинювання можуть вплинути на виконання команд.
Саме тому після встановлення модуля ми провели додаткове функціональне тестування.

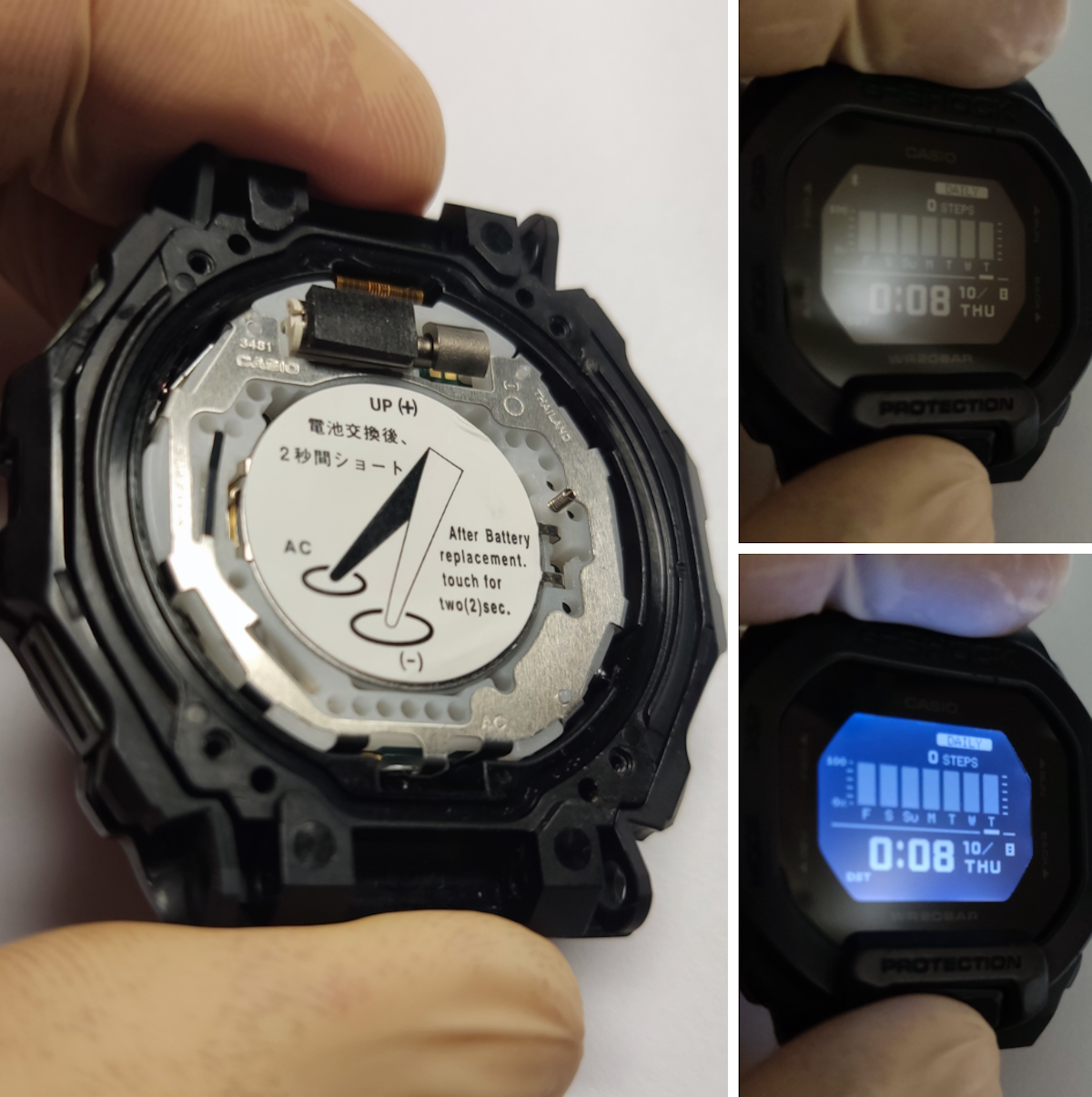

На фотографіях зафіксовано роботу цифрового дисплея за різних умов освітлення.
Окремо ми перевірили центральну фронтальну кнопку підсвічування, яка раніше мала механічне пошкодження.
Після заміни кнопкового вузла та встановлення електронного модуля підсвічування працювало, а команда від кнопки коректно передавалася до електроніки.
Після перевірки основних функцій ми перейшли до завершального етапу складання.
У посадковий контур встановили нову основну прокладку. Для обслуговування ущільнення застосували відповідне силіконове мастило.
Таке мастило використовується під час роботи з сумісними ущільнювальними елементами, однак не є засобом компенсації механічних пошкоджень прокладки чи дефектів корпусу.
Далі встановили демпферний елемент та закріпили задню металеву кришку.
Після складання перевірили роботу звукової сигналізації, органів керування й цифрової індикації.
Завершальною операцією стало встановлення очищеного ремінця з відповідними кріпленнями та декоративними компонентами.
Після завершення комплексу сервісних робіт Casio G-SHOCK GBD-200 було повернуто до працездатного стану.
У процесі відновлення ми виконали повне розбирання та багатоетапне очищення зовнішніх і внутрішніх корпусних елементів, обслуговування кнопкових механізмів, заміну несправної центральної кнопки підсвічування та пошкодженої прокладки задньої кришки.
Також було проведено контрольні випробування корпусу під тиском, перевірено стан контактної групи електронного модуля, замінено розряджений елемент живлення, виконано синхронізацію через CASIO WATCHES та оновлення програмного забезпечення.
Функціональна діагностика підтвердила роботу перевірених режимів електронного модуля. Після встановлення в корпус додатково перевірили цифрову індикацію, підсвічування, кнопки й звукову сигналізацію.
Початково годинник не працював, а виміряне значення напруги батареї становило лише 0,86 В. Проте заміна елемента живлення розв'язувала тільки одну з виявлених проблем.
Подальша діагностика показала, що механічна частина потребувала значно більшого обсягу втручання.
Пошкоджена центральна кнопка, дефектне ущільнення задньої кришки, забруднені кнопкові вузли та приховані корпусні елементи вимагали окремих технологічних операцій.
Водночас електронний модуль після відновлення живлення, оновлення програмного забезпечення та проведених перевірок не продемонстрував несправностей, які потребували б складного ремонту електронних компонентів.
Саме результати послідовної діагностики визначили обсяг необхідного втручання.
Ми не ставили за мету замінити максимальну кількість деталей або повністю приховати сліди попередньої експлуатації. Пріоритетом залишалося відновлення функціональності з використанням оригінальних компонентів, придатних для подальшої роботи.
Цей випадок для Casio Service від самого початку був особливим. До нас звернулася дівчина з проханням відновити годинник свого коханого, нашого захисника, який отримав поранення. Casio G-SHOCK GBD-200 супроводжував його під час служби та пройшов разом із власником через складні умови війни.
Стан годинника після надходження до майстерні свідчив про тривалу експлуатацію в несприятливому середовищі. Значні забруднення, пошкодження механічних елементів і несправність електронного модуля вимагали комплексного підходу. Водночас ми розуміли, що для власника та його близьких цей годинник має значення, яке не обмежується його технічними характеристиками чи вартістю.
У процесі відновлення нам вдалося зберегти більшість оригінальних конструктивних елементів, відремонтувати корпусні вузли, замінити пошкоджені комплектуючі та відновити працездатність електронного модуля 3506. Кожне рішення щодо ремонту приймалося на підставі фактичного стану деталей і результатів діагностики.
Ми не прагнули зробити годинник зовні новим - нашим завданням було максимально якісно виконати необхідне технічне обслуговування, зберегти придатні оригінальні компоненти та повернути пристрою його функціональність.
Для нашої команди особливо важливо, що за результатами цієї роботи вдалося відновити особисту річ українського Воїна. Ми щиро бажаємо її власнику одужання, сил і якнайшвидшого повернення до повноцінного життя.
