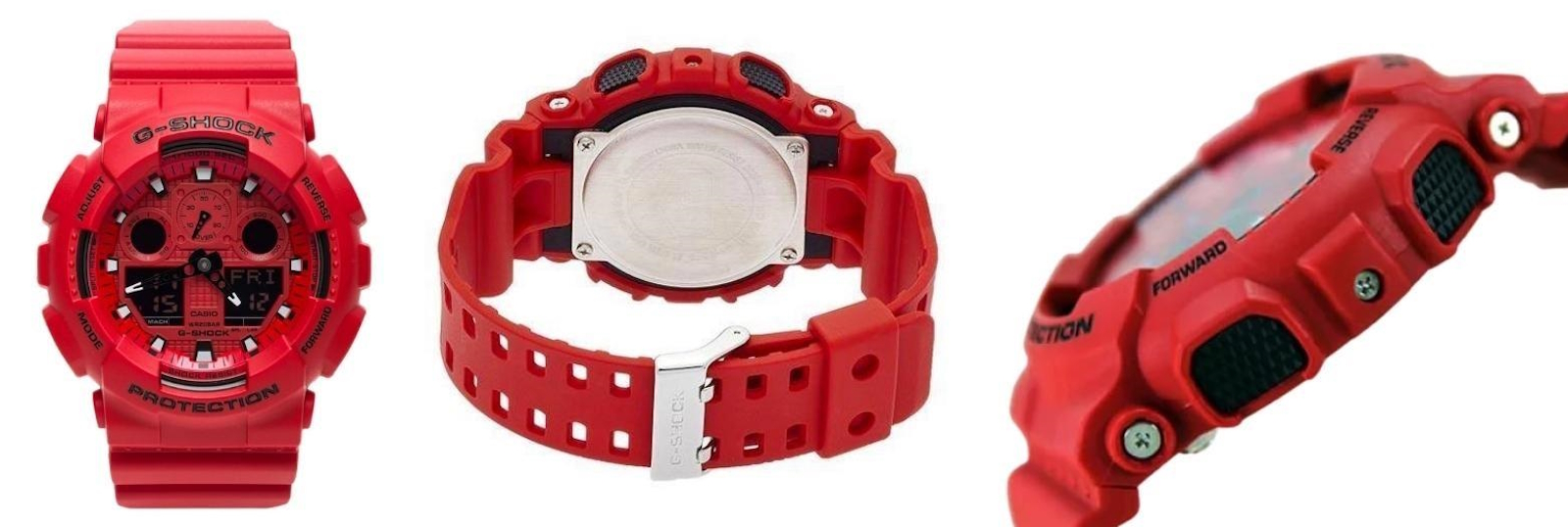

Casio G-SHOCK GA-100C-4A - це модель, яка поєднує класичну витривалість G-SHOCK, великий аналогово-цифровий циферблат і незвичайне яскраво-червоне оформлення. Залежно від регіону постачання годинник може мати позначення GA-100C-4AER, GA-100C-4AJF або інший суфікс, але для сервісного обслуговування важливим орієнтиром залишається номер модуля - 5081.
До сервісу CASIO UA цей годинник потрапив у неробочому стані. Після діагностики було виконано комплексне обслуговування, заміну батарейки, очищення, полірування скла та повне ручне налаштування всіх основних параметрів.
GA-100 давно став одним із найбільш впізнаваних представників великоформатних G-SHOCK. Масивний полімерний корпус, широкий безель, захищені кнопки та багаторівневий циферблат створюють характерний технічний дизайн. У модифікації GA-100C-4A цей образ доповнено насиченим червоним кольором корпусу, ремінця, безеля та більшої частини циферблата.
Контрастні чорні елементи, темні цифрові дисплеї та світлі годинникові мітки роблять модель помітною, але не позбавляють її класичного характеру G-SHOCK. Це не декоративний аксесуар у спортивному стилі, а повноцінний функціональний годинник, розрахований на активну експлуатацію.
Годинник побудований на базі кварцового аналогово-цифрового модуля Casio 5081. Центральні годинна та хвилинна стрілки працюють разом із цифровими дисплеями, а окрема стрілка у верхній частині циферблата використовується під час роботи секундоміра та відображення швидкості.
Корпус платформи GA-100 має розміри приблизно 55 x 51,2 x 16,9 мм і масу близько 70 г. Корпус, безель і ремінець виготовлені з полімерного матеріалу, а циферблат захищає мінеральне скло. Конструкція має ударостійке та магнітостійке виконання, а заводський рівень водозахисту становить 200 метрів. Живлення забезпечує літієва батарейка CR1220 із розрахунковим строком роботи близько двох років.
До основних функцій модуля 5081 належать:
Секундомір може працювати до 99 годин 59 хвилин 59,999 секунди. Власник може ввести дистанцію від 0,1 до 99,9 умовної одиниці, після чого годинник розраховуватиме швидкість. Одиницю можна трактувати як кілометри, милі або іншу величину, оскільки модуль розраховує співвідношення дистанції та часу.
Саме поєднання класичної витривалої конструкції, складного аналогово-цифрового циферблата та яскравого червоного оформлення робить GA-100C-4A особливим. На руці він виглядає масивно та помітно, але при цьому зберігає практичні якості, за які цінують серію G-SHOCK.
До сервісу CASIO UA годинник надійшов у неробочому стані. Цифрові дисплеї та аналогова частина не працювали, тому перед початком робіт потрібно було визначити, чи пов'язана несправність лише з розрядженим елементом живлення, чи годинник має додаткові проблеми з модулем, контактами або органами керування.

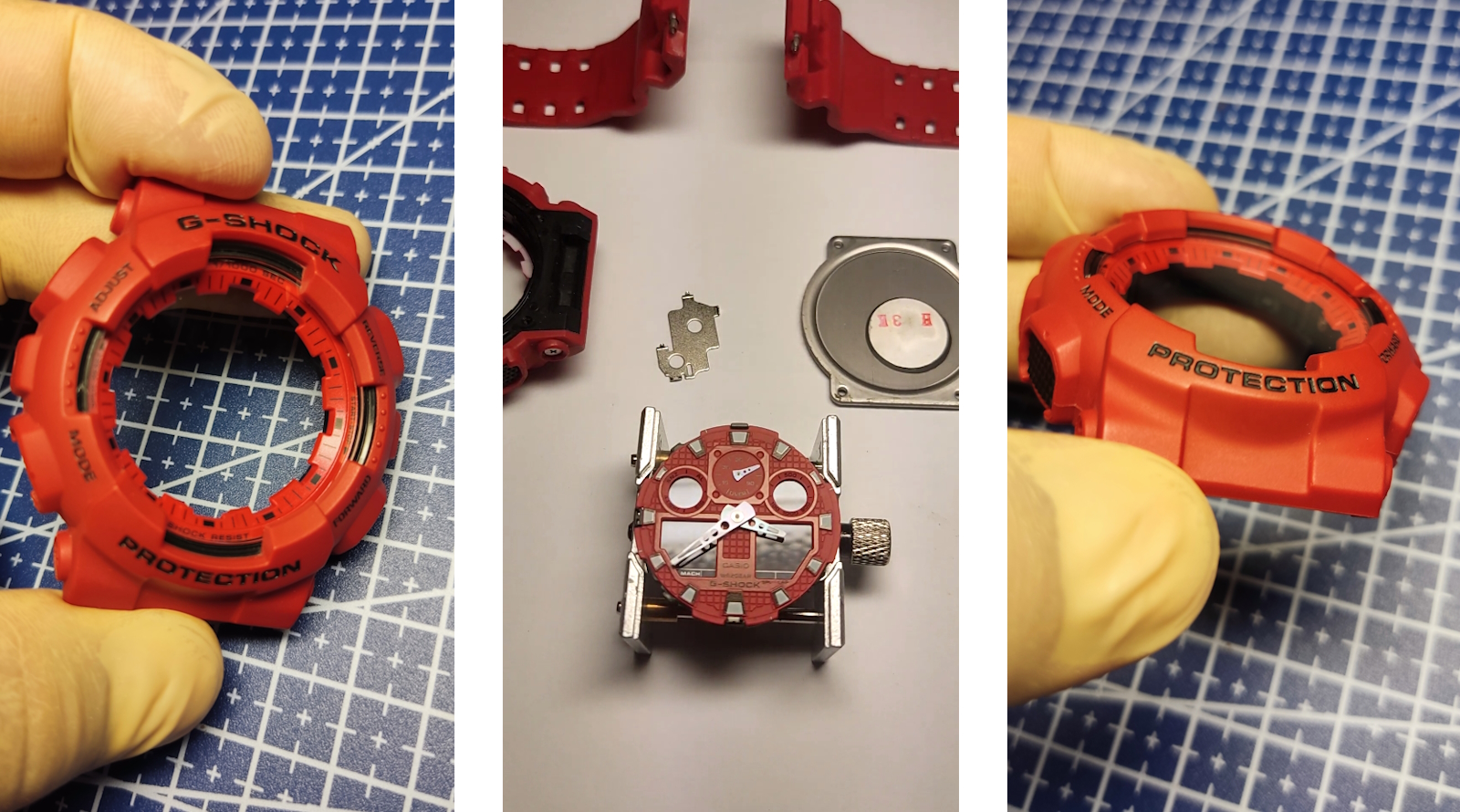

При цьому зовнішній стан моделі був достатньо хорошим. Корпус і ремінець не мали критичних пошкоджень, а загальна геометрія корпусу залишалася правильною. На склі були сліди експлуатації, які можна було зменшити за допомогою полірування.
Спочатку ми провели зовнішній огляд:
Окрему увагу приділили кнопкам. Для модуля 5081 кожна з чотирьох кнопок бере участь у керуванні режимами та налаштуваннями. Навіть одна кнопка, яка натискається нестабільно або не повертається у вихідне положення, може зробити повне налаштування годинника практично неможливим.
Після встановлення живлення було перевірено роботу цифрової частини, стрілкового механізму, підсвічування, звукового сигналу та основних режимів модуля.
Одним із важливих етапів стала перевірка герметичності годинника при тиску 6 бар. За результатами тесту корпус успішно витримав перевірку, а стан ущільнювальної прокладки дозволив залишити її для подальшої експлуатації.
Важливо розрізняти заводське маркування 200M і фактичний сервісний тест, проведений у цьому випадку. Заводська характеристика моделі становить 200 метрів, однак під час конкретного обслуговування перевірка виконувалася саме при тиску 6 бар. Тому результат підтверджує герметичність годинника в межах проведеного тесту.

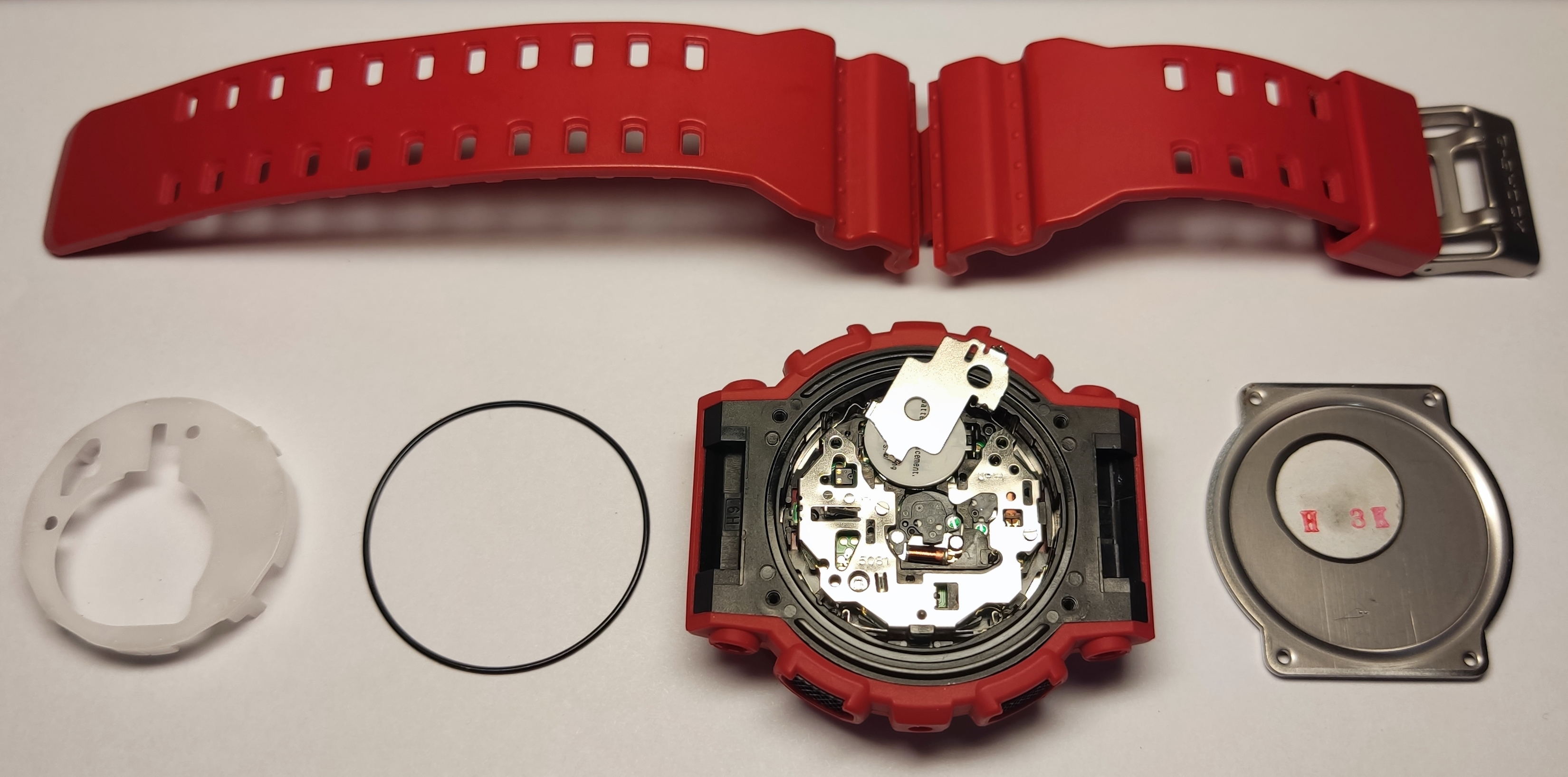

Стару прокладку було вирішено не замінювати, оскільки вона залишалася еластичною, не мала критичних деформацій і забезпечила позитивний результат перевірки. Водночас власнику рекомендовано провести її профілактичну заміну через 2 роки.
В інструкції до модуля Casio 5081 прямо зазначено: «Заміна гумової прокладки, що захищає годинник від потрапляння води та пилу, повинна виконуватися кожні 2-3 роки».
Прокладка поступово старіє навіть тоді, коли годинником користуються акуратно. На її стан впливають перепади температури, піт, волога, пил, косметичні засоби та природна втрата еластичності матеріалу. Саме тому позитивний тест сьогодні не скасовує необхідності майбутнього профілактичного обслуговування.

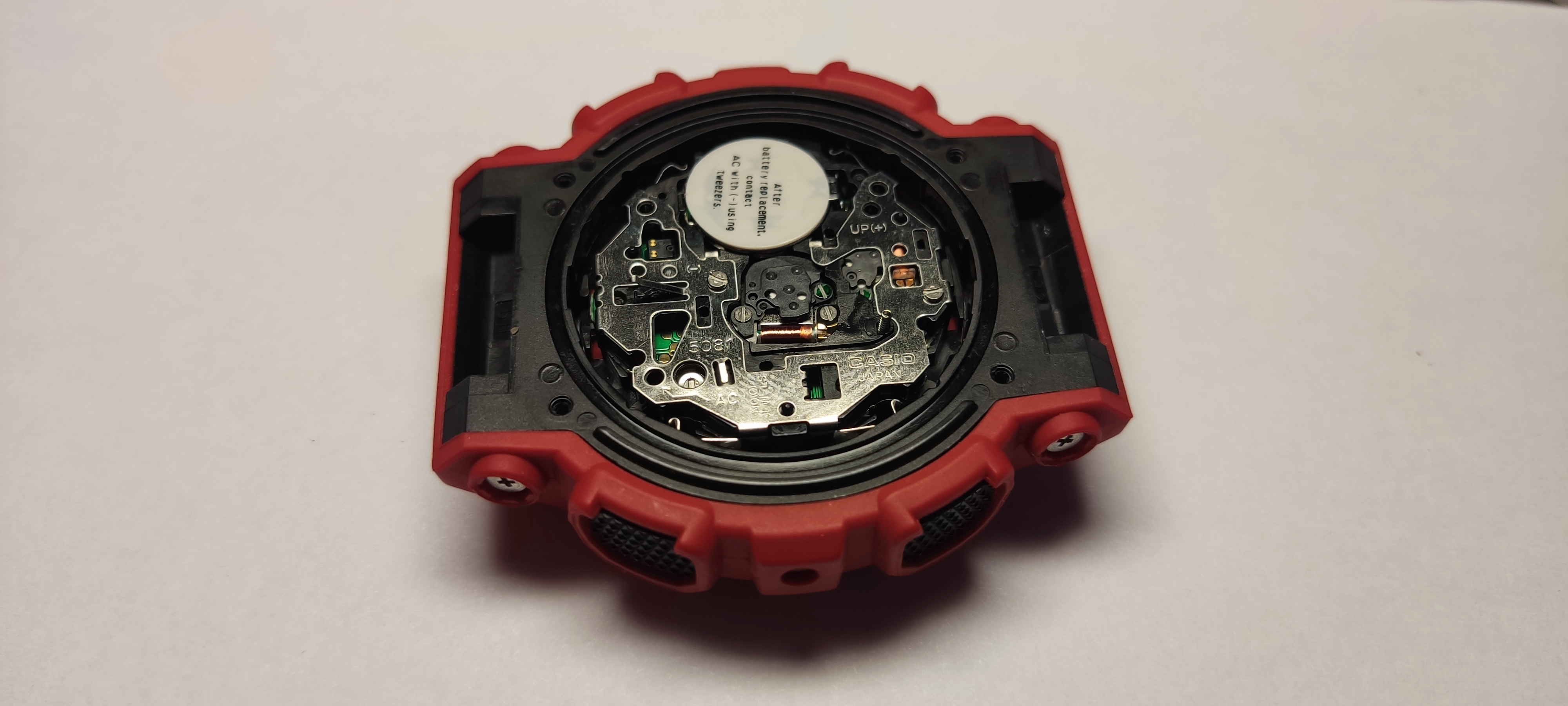

Після завершення діагностики та очищення внутрішніх компонентів ми перейшли до фінального складання модуля. Перед встановленням батарейки було повторно перевірено правильність розташування контактів, котушки крокового двигуна та інших елементів на задній частині механізму.

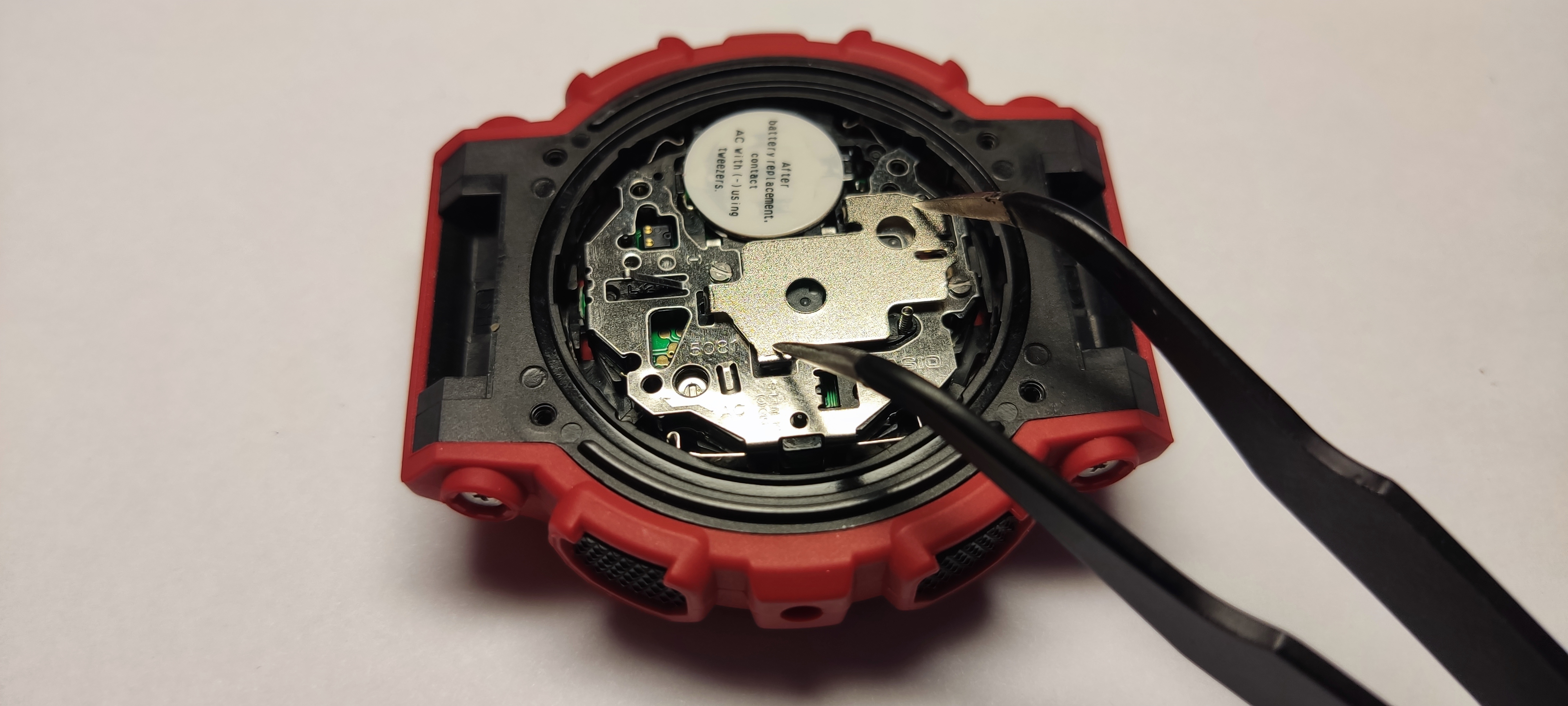

На наступному етапі було встановлено захисну пластину модуля, яка закриває котушку та розташовані поруч електронні компоненти. Під час складання важливо правильно розмістити пластину, не допустити перекосу та уникнути надмірного тиску на котушку, контакти й інші чутливі деталі механізму.
Після фіксації пластини ми перевірили її положення, надійність кріплення та доступ до батарейного відсіку. Модуль був підготовлений до встановлення нового елемента живлення CR1220 і подальшої перевірки цифрової індикації, стрілкового механізму, підсвічування та звукових сигналів.
У модуль було встановлено нову літієву батарейку CR1220. Саме цей тип елемента живлення передбачений для модуля Casio 5081. Заявлений строк роботи становить близько двох років за умови використання будильника приблизно 10 секунд на день і одного ввімкнення підсвічування тривалістю 1,5 секунди на день. Часте використання підсвічування, автопідсвічування та звукових сигналів скорочує фактичний ресурс батарейки.
Після встановлення батарейки було повторно перевірено:
Після встановлення нової батарейки робота ще не була завершена. Модуль потрібно було повністю налаштувати, синхронізувати цифрову та аналогову частини, перевірити положення стрілки швидкості та протестувати всі доступні функції.
GA-100C-4A не має Bluetooth і не передбачає автоматичного налаштування через смартфон. Застосунок CASIO WATCHES для цієї моделі не використовується. Всі параметри задаються вручну чотирма кнопками, а кожна функція має окрему послідовність натискань.
Керівництво модуля 5081 описує лише кнопкове керування та не містить функцій Mobile Link або синхронізації зі смартфоном. Тому налаштування часу, дати, часового поясу, DST, стрілок, таймера, будильників і світового часу виконується безпосередньо на годиннику.
У цьому сервісному випадку повний процес разом із перевіркою результатів зайняв близько двох годин. Це не означає, що звичайна зміна часу завжди потребує стільки часу. Тривалість була пов'язана з повним відновленням усіх параметрів після ремонту, калібруванням стрілок і тестуванням кожного режиму.

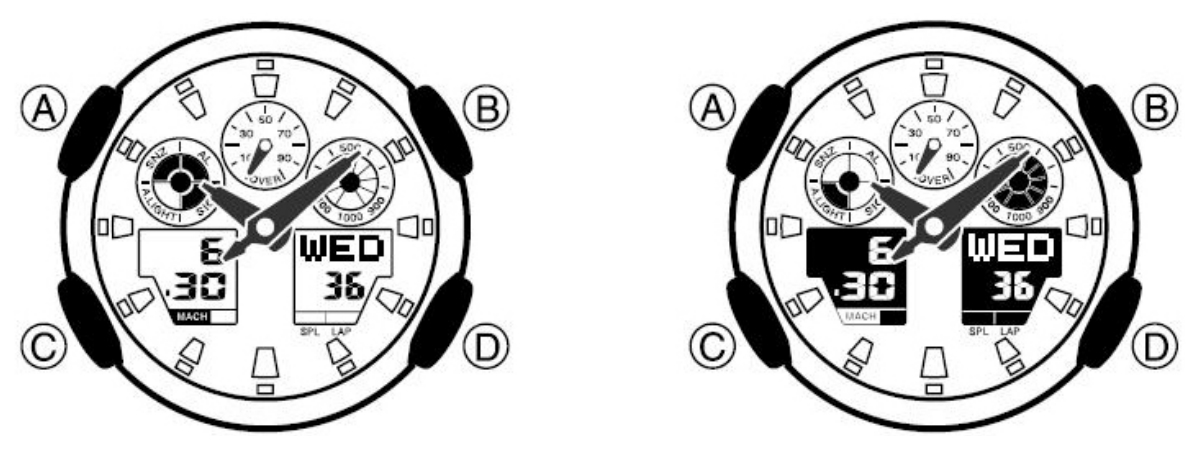

Для зручності кнопки в інструкції позначаються літерами:
Їх функції змінюються залежно від режиму, але загальна логіка така:
У більшості меню тривале утримання B або D пришвидшує зміну значень.
Кнопка C послідовно перемикає режими:
Саме тому перед початком будь-якого налаштування потрібно переконатися, що годинник перебуває у правильному режимі. Коротке натискання D у режимі поточного часу перемикає нижній дисплей між датою та цифровим часом.
Порядок налаштування має значення. Спочатку потрібно вибрати домашнє місто або часовий пояс, потім визначити стан літнього часу, і лише після цього встановлювати години та хвилини.
Перейдіть до режиму поточного часу.
Натисніть і утримуйте кнопку A приблизно 3 секунди. На правому цифровому дисплеї почне блимати код міста.
Миготіння означає, що годинник перейшов до режиму редагування.
Кнопкою D коди міст переміщуються вперед, а кнопкою B - назад.
У списку модуля немає окремого коду Kyiv. Для українського часу практичним базовим варіантом може бути ATH, оскільки цей код відповідає часовому поясу UTC+2. Перехід на UTC+3 задається окремо через функцію DST.
Важливо орієнтуватися не лише на назву міста, а й на фактичне зміщення від UTC. Правила використання літнього часу можуть змінюватися, тоді як годинник не отримує автоматичних оновлень.
Натисніть C один раз.
На дисплеї з'явиться параметр DST:
Кнопкою D виберіть потрібний стан.
DST у цьому модулі не синхронізується через інтернет і не враховує зміни законодавства автоматично. Власник має самостійно перевіряти, чи використовується переведення часу у його регіоні.
Наступним натисканням C перейдіть до формату:
Кнопкою D виберіть потрібний варіант. Обраний формат застосовується також в інших режимах.
Натисніть C, доки не почнуть блимати секунди.
Кнопка D скидає їх до 00.
Якщо скидання виконується при значенні від 00 до 29 секунд, хвилина не змінюється. Якщо на дисплеї від 30 до 59 секунд, лічильник секунд скидається до 00, а до хвилин додається одна хвилина.
Це дозволяє точно синхронізувати годинник із контрольним джерелом часу.
Натисніть C для переходу до годин.
Після встановлення години натисніть C та аналогічно задайте хвилини.
При утриманні кнопки значення змінюється швидше.
Подальші натискання C послідовно відкривають:
Значення змінюються кнопками D і B.
День тижня вводити окремо не потрібно. Він розраховується автоматично на основі встановленої дати. Повний автоматичний календар запрограмований на період від 2000 до 2099 року.
Останній параметр основного меню - тривалість LED-підсвічування:
Перемикання виконується кнопкою D.
Триваліший режим зручніший у темряві, але часте використання підсвічування збільшує навантаження на батарейку.
Натисніть A.
Годинник вийде з меню та повернеться до режиму поточного часу. Якщо протягом декількох хвилин не натискати кнопки, модуль також може автоматично залишити режим налаштування.
Цифровий час може бути встановлений правильно, але центральні стрілки іноді показують інше значення. Це не завжди означає несправність механізму. Після удару, впливу сильного магнітного поля або заміни батарейки може знадобитися корекція їх базового положення.
Магнітостійкість моделі зменшує вплив зовнішніх полів, але не означає повну нечутливість до дуже сильних джерел магнетизму.
Після натискання C перевірте центральні стрілки.
Правильне базове положення - обидві стрілки точно на 12 годин.
Після точного встановлення натисніть A. Годинна та хвилинна стрілки автоматично перейдуть до часу, встановленого на цифровому дисплеї, а стрілка швидкості повернеться до робочого положення.
Цей етап особливо важливий. Якщо базове положення виставлено навіть із невеликим відхиленням, аналогова частина постійно показуватиме неправильний час, хоча цифрові значення будуть точними.
Модуль 5081 відображає час у 48 містах і 29 часових поясах.
DST можна задавати окремо для кожного міста, крім UTC.
Також модуль дозволяє поміняти місцями домашнє місто та вибране місто світового часу. Для цього потрібно вибрати потрібне місто кнопкою D, після чого одночасно утримувати A і B до звукового сигналу. Така функція зручна під час подорожей між двома часовими поясами.
Секундомір є однією з найбільш незвичайних функцій GA-100.
Для переходу до нього натисніть C один раз із режиму поточного часу.
Перед налаштуванням переконайтеся, що секундомір зупинений і скинутий до нуля. Для скидання натисніть A.
Якщо розрахунок швидкості не потрібний, встановіть 0,0.
Коли секундомір зупинений і скинутий, кнопка A перемикає два режими:
Для звичайного вимірювання загального часу зручніше використовувати SPL.
Основне керування:
Годинник може фіксувати до 99 кіл. Максимальний діапазон вимірювання становить 99 годин 59 хвилин 59,999 секунди. Розрахована швидкість відображається стрілкою швидкості, правим верхнім індикатором та додатковими позначеннями 1000 і MACH.
Таймер можна встановити в діапазоні від 1 хвилини до 24 годин.
Під час роботи:
Якщо автоповтор активний, після досягнення нуля годинник подає сигнал і автоматично починає новий відлік.
У модулі передбачено:
Щоб встановити будильник:
Після вибору певного будильника коротке натискання A вмикає або вимикає його.
SNZ повторює сигнал через кожні 5 хвилин. Усього передбачено до семи спрацьовувань, якщо власник не вимкне повтор. SIG подає короткий сигнал на початку кожної години.
У будь-якому режимі коротке натискання B вмикає LED-підсвічування.
Для активації автопідсвічування:
Після цього світло вмикатиметься, коли годинник нахиляють до обличчя приблизно під кутом 40 градусів. Повторне утримання B вимикає функцію.
Автопідсвічування зручне у темряві, але активне використання скорочує строк роботи батарейки. Для захисту батарейки функція автоматично вимикається приблизно через 6 годин після активації.
Після завершення всіх операцій ми ще раз перевірили:
Саме така послідовна перевірка пояснює, чому повне налаштування після сервісного обслуговування зайняло близько двох годин. Потрібно було не просто виставити поточний час, а переконатися, що кожна функція складного аналогово-цифрового модуля працює правильно.

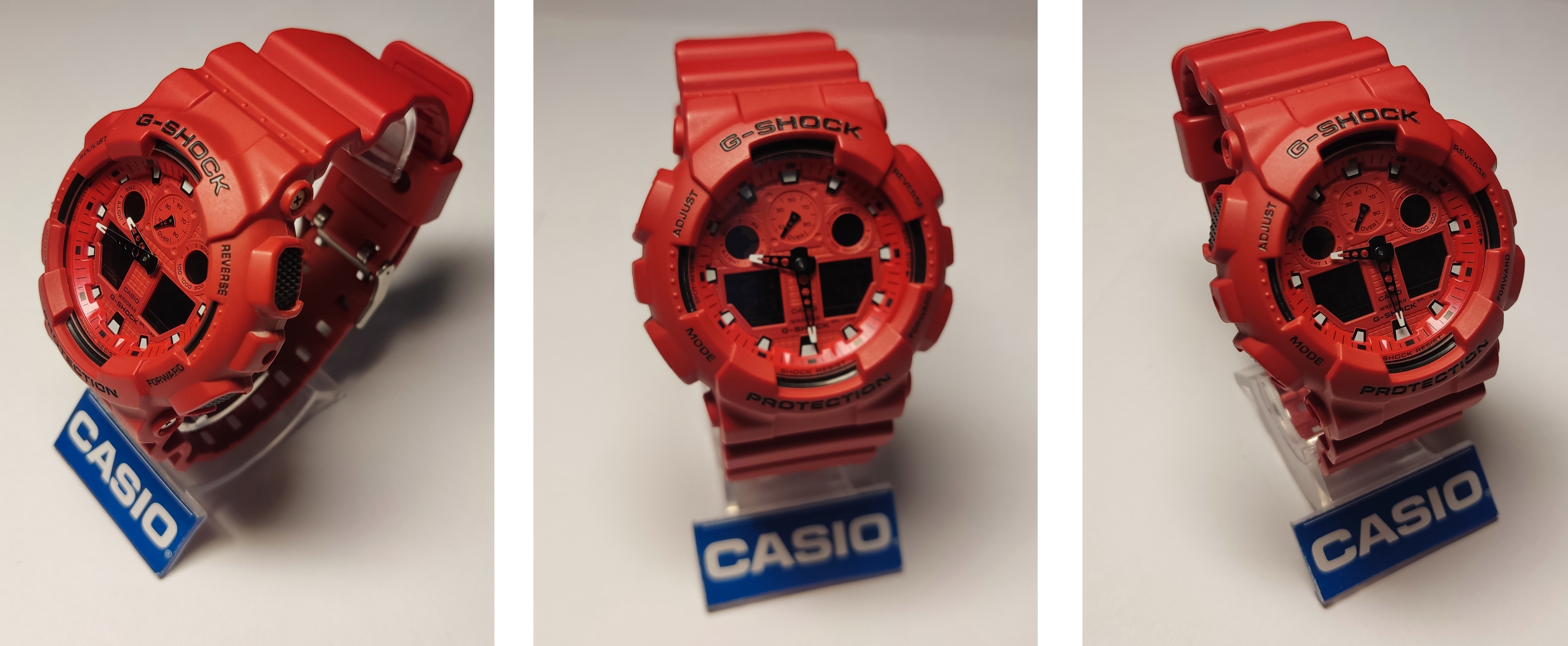

Після комплексного обслуговування Casio G-SHOCK GA-100C-4A знову повністю готовий до експлуатації. Годинник отримав нову батарейку CR1220, очищений корпус, відполіроване скло, перевірені кнопки, налаштований модуль і синхронізовані стрілки.
Позитивний результат тесту при тиску 6 бар дозволив залишити наявну ущільнювальну прокладку. Водночас через 2 роки рекомендовано провести її профілактичну заміну та повторну перевірку герметичності.
Яскравий GA-100C-4A зберіг свій оригінальний вигляд, класичну витривалість G-SHOCK і повний набір функцій модуля 5081. А ручне налаштування ще раз показало, наскільки функціональними можуть бути годинники, створені задовго до появи Bluetooth і застосунку CASIO WATCHES.
