Іноді годинник потрапляє до сервісу вже з очевидною несправністю. Не працює дисплей, не реагують кнопки, зникає звук або пристрій просто не вмикається. У таких випадках початкова точка діагностики більш-менш зрозуміла.
А іноді перед тобою лежить зовні майже цілий G-Shock, і тільки після розбирання стає зрозуміло, наскільки велика відстань між тим, що бачить власник годинника, і тим, що насправді відбувається всередині корпусу.
Саме таким для мене став випадок із Casio G-Shock GBD-200.
Це сучасний електронний G-Shock із MIP LCD, Bluetooth, спортивними функціями та заявленою виробником водозахищеністю 200 метрів. Живлення моделі забезпечує елемент CR2032, для якого Casio вказує орієнтовний ресурс близько двох років.
Але ця історія не про характеристики GBD-200.
Вона про те, що відбувається зі складною електронікою після потрапляння вологи, чому зовнішній симптом може показувати лише невелику частину проблеми та наскільки важливим технічним фактором іноді стає звичайний час.
Починати цю історію зі слів про "неправильне обслуговування" було б, на мою думку, неправильно.
Обставини були значно складнішими.
Цей G-Shock експлуатувався у важких, у тому числі бойових, умовах. Коли виникла необхідність замінити елемент живлення, можливості провести звичайне професійне обслуговування просто не було.
Власник прийняв рішення самостійно відкрити корпус і замінити батарею доступними на той момент інструментами.
Можна довго обговорювати, як правильно обслуговувати годинник у нормальних умовах. Але нормальних умов у цій історії саме тоді не було.
Тому для мене значно цікавіше інше питання: що потрібно розуміти після того, як герметичний корпус годинника вже був відкритий поза умовами спеціалізованого сервісу?
Адже саме після такого втручання спостереження за подальшим станом годинника набуває особливого значення.
Коли GBD-200 потрапив до мене, він уже не працював.

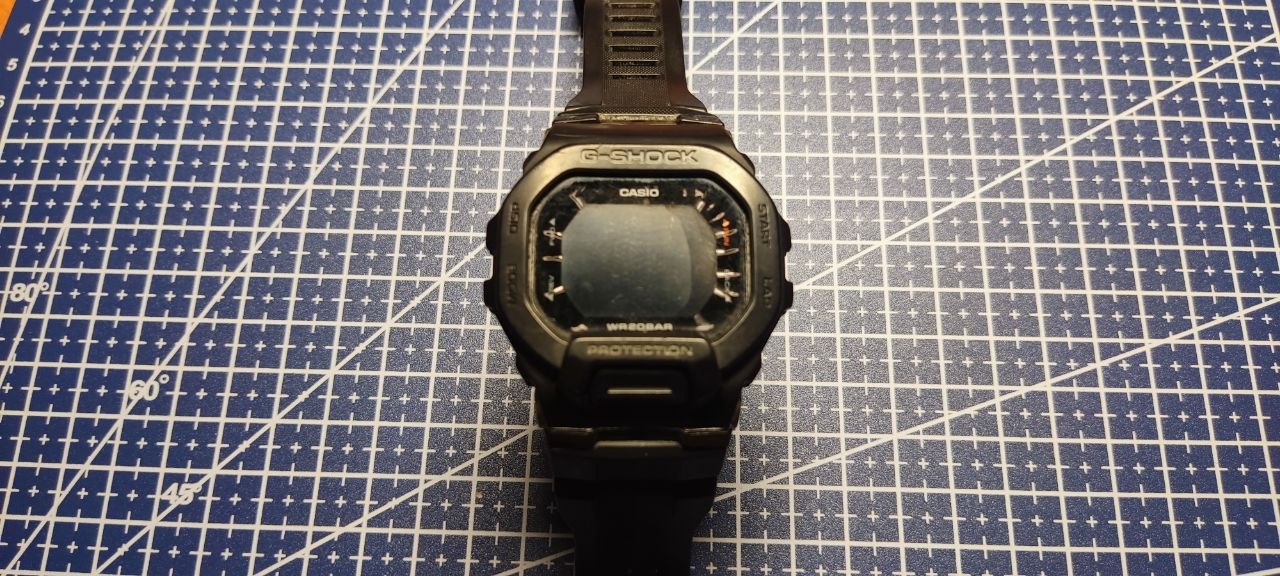

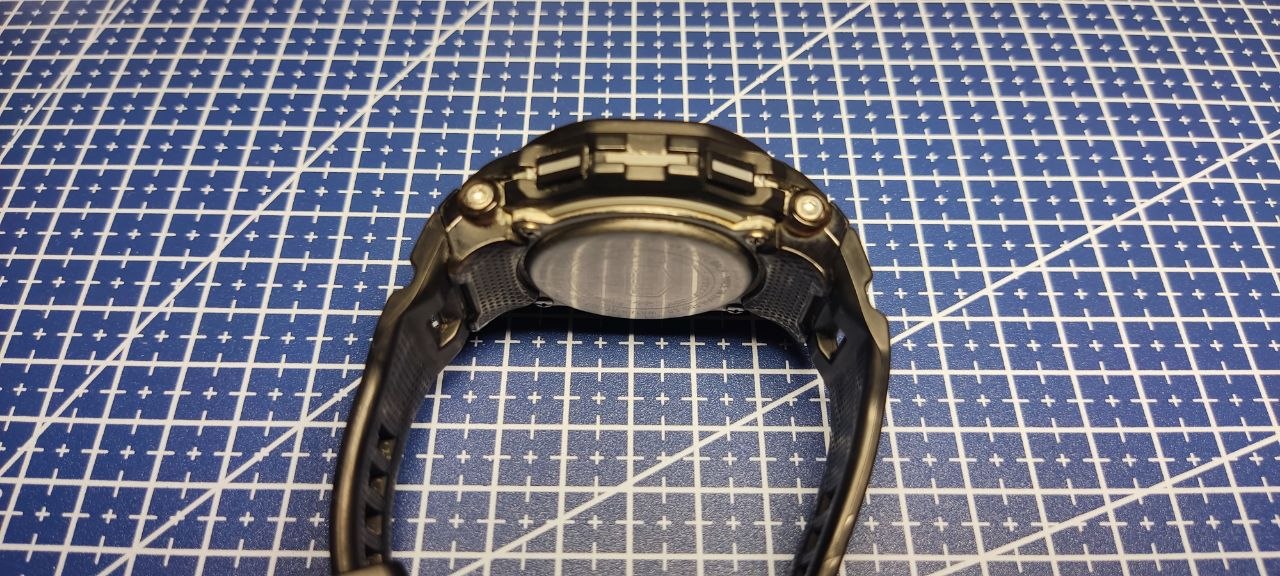

Початковий огляд проводився без розбирання. Було видно, що годинник активно експлуатувався. На корпусі та зовнішніх елементах були відповідні сліди використання.
Відомо було й про попереднє самостійне відкриття корпусу.
Але найбільше мою увагу привернув дисплей.
На ньому спостерігалася велика нерівномірна затемнена область. За зовнішнім виглядом вона не була схожа на нормальний стан індикації.
На цьому етапі я ще не міг стверджувати, що безпосередньо бачу воду всередині конструкції. За одним зовнішнім симптомом робити такий висновок було б передчасно.
Проте з урахуванням історії годинника характерне затемнення дисплея давало серйозні підстави припускати наявність вологи всередині корпусу або наслідків її попереднього впливу.
Цього було достатньо, щоб не відкладати розбирання.
І саме тут зовнішня картина почала дуже швидко змінюватися.
Після отримання годинника ми не залишали його чекати тривалої черги. Первинне розбирання з фото- та відеофіксацією було проведено оперативно, приблизно протягом першої години після отримання.

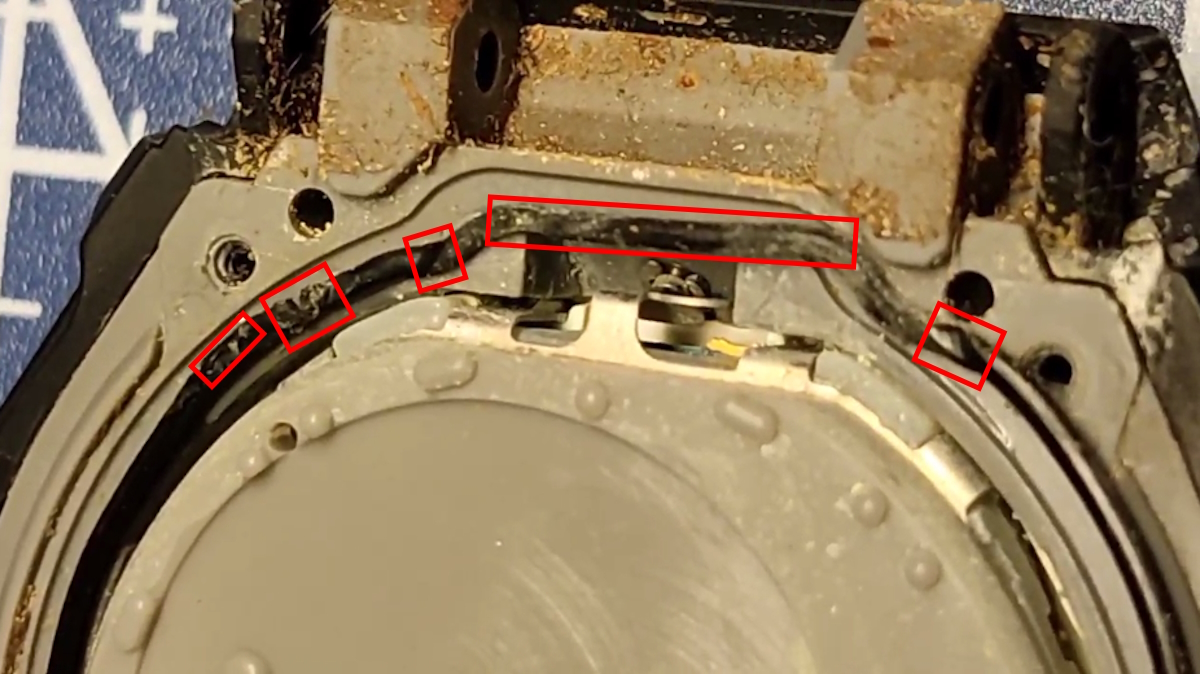

Після відкриття задньої кришки одразу привернула увагу ущільнювальна прокладка.
Її стан був проблемним. Візуально простежувалася деформація та пошкодження окремих ділянок ущільнення.
Тут важливо не підміняти спостереження припущенням.
Я бачу пошкоджену прокладку. Я знаю, що корпус раніше відкривався. Але тільки за цими двома фактами неможливо достовірно встановити точний момент її пошкодження або стверджувати, що вода потрапила всередину виключно через конкретну ділянку ущільнення.
Для технічної діагностики важливо залишати таку межу.
А ось наявність серйозних наслідків усередині корпусу вже не була припущенням.

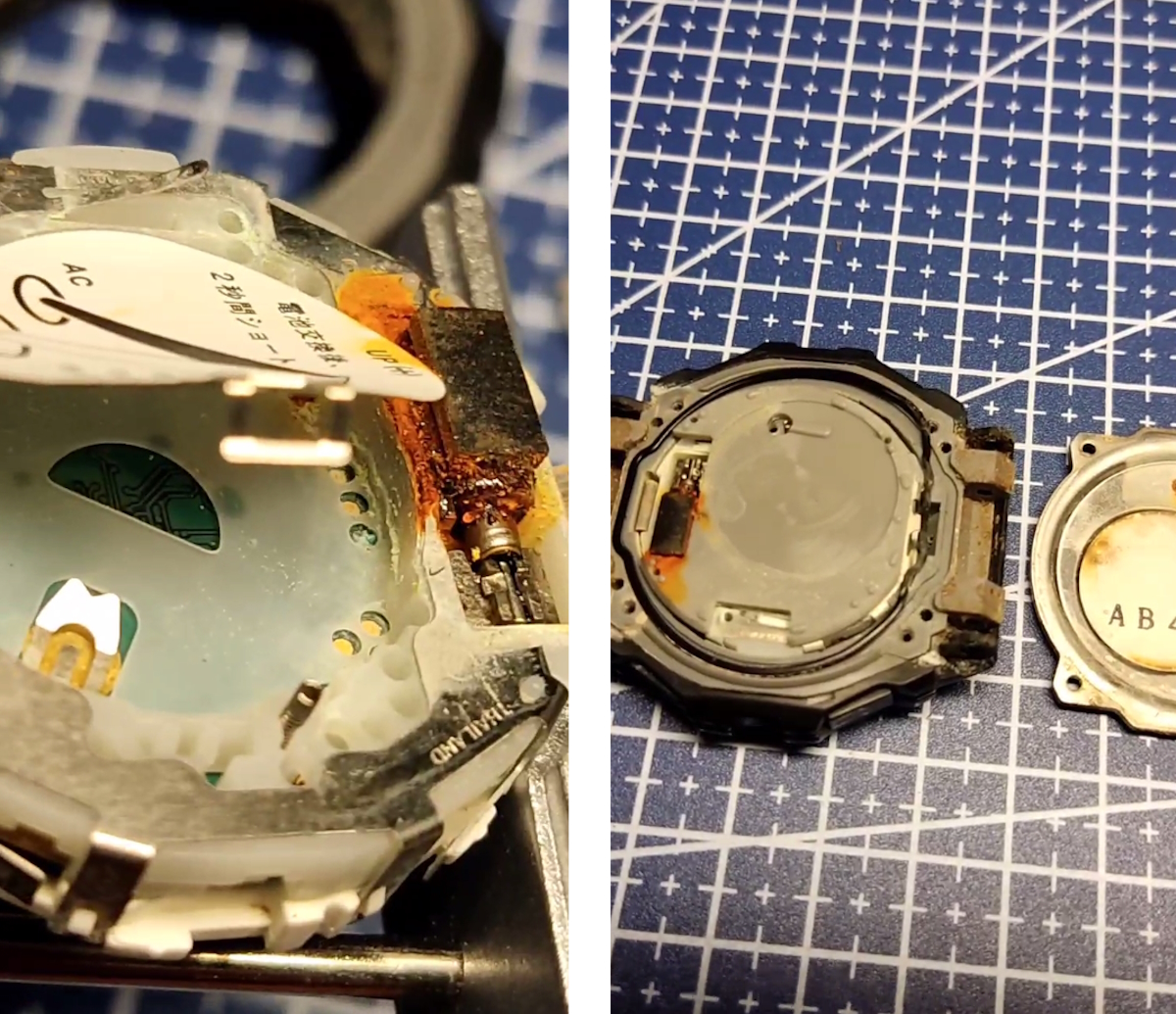

Після зняття кришки стали помітними виражені забруднення та продукти корозійних процесів.

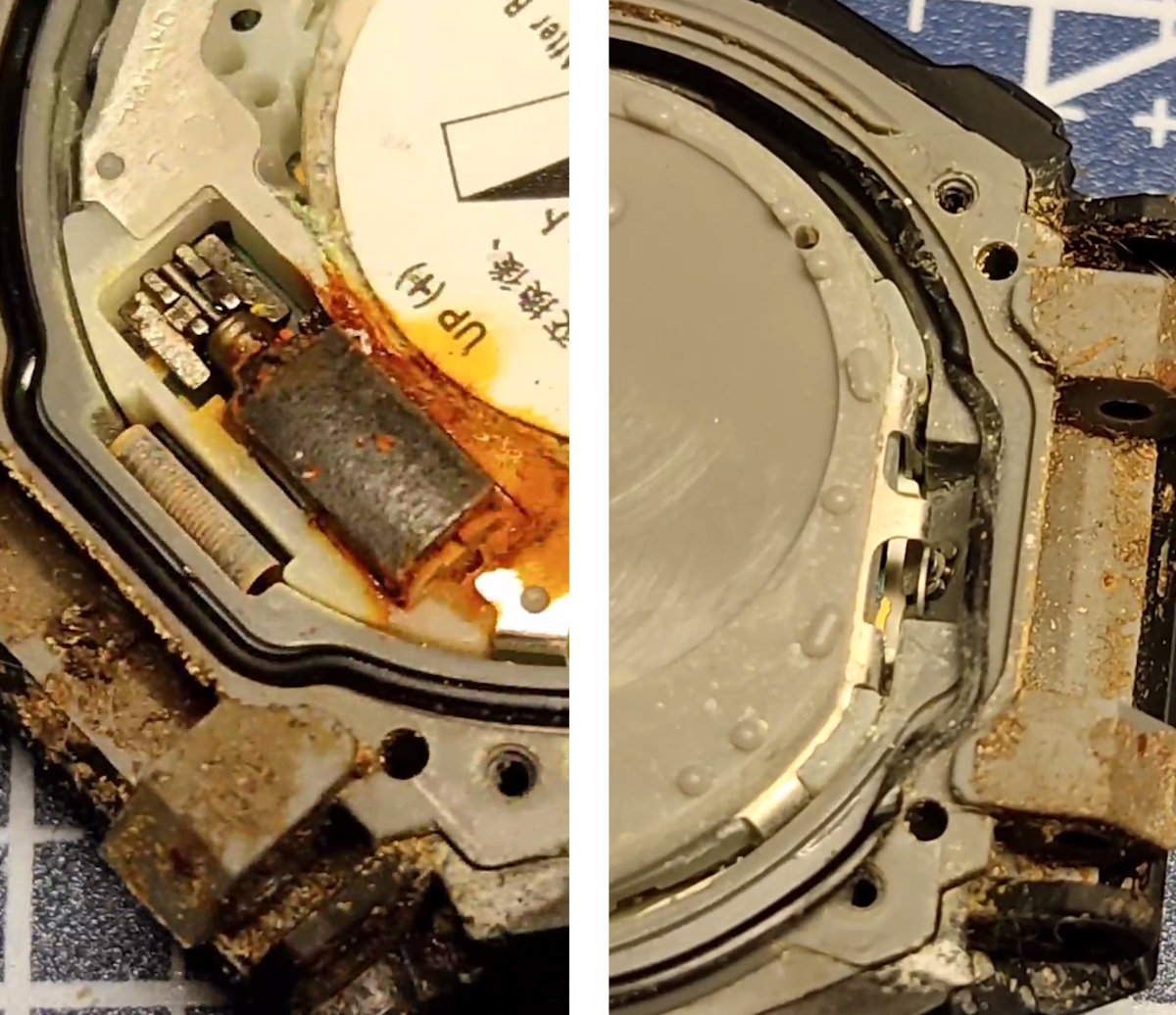

Особливо сильно була уражена область розташування вібромотора.
Цей невеликий електромеханічний вузол забезпечує вібросигнал годинника. У нашому випадку корозійні процеси в цій зоні зайшли настільки далеко, що вузол фактично був зруйнований.
На фотографіях добре простежуються характерні оранжево-коричневі відкладення, забруднення самого вузла, його контактної області та розташованих поруч конструктивних елементів.
Це був важливий момент діагностики.
Ми вже мали справу не з окремою краплею вологи або невеликим поверхневим забрудненням. Наслідки впливу середовища вже призвели до функціонального пошкодження одного з компонентів годинника.
Але навіть це ще не показувало повного масштабу проблеми.
Для цього потрібно було йти далі.
Після розбирання годинника особливо важливою стала точна хронологія подій.
За словами власника, 2 серпня 2026 року він самостійно замінив елемент живлення в годиннику. Того ж дня годинник контактував з водою під час купання, після чого власник помітив, що всередину корпусу потрапила вода.
Реакція з його боку була достатньо швидкою. Вже 3 серпня годинник відправили до нас у сервіс.
Ми отримали його 7 серпня 2026 року.
Розуміючи, що йдеться про електронний годинник із підозрою на значну кількість вологи всередині корпусу, я не став переносити діагностику на наступний робочий день. Того ж вечора, вже поза звичайним робочим часом, годинник був відкритий, а його початковий стан зафіксований на фото та відео.
Тобто документована зі слів власника хронологія між подією 2 серпня та нашим фактичним відкриттям корпусу 7 серпня становить лише п'ять днів.
І саме тут під час розбирання виникло ще одне важливе технічне питання.
Стан внутрішніх елементів виявився надзвичайно важким. Ми побачили не одну локальну ділянку, яка нещодавно контактувала з водою, а розвинені корозійні процеси на різних рівнях конструкції. Сильне ураження було присутнє в районі вібромотора, на металевих елементах, між конструктивними частинами модуля, а після повного розбирання - і в численних функціональних зонах електронної плати.
Чи могли всі виявлені нами пошкодження сформуватися виключно протягом цих п'яти днів?
За фотографіями встановити точний "вік" корозії неможливо. Швидкість таких процесів залежить від багатьох умов: кількості та складу вологи, температури, стану поверхонь, наявності електричного потенціалу, матеріалів контактних груп та інших факторів. Тому було б неправильно просто подивитися на колір або масштаб відкладень і назвати точний строк їх утворення.
Водночас характер і широке розповсюдження виявлених пошкоджень дали підстави розглядати версію, що вплив вологи на окремі елементи годинника міг початися раніше за подію 2 серпня.
У такому випадку купання після заміни батареї могло бути не початком усієї історії, а подією, після якої кількість вологи всередині корпусу різко збільшилася і вже існуюча проблема перейшла в критичну стадію.
Це важливе розмежування.
Ми не можемо за результатами цієї діагностики достовірно сказати, коли саме в корпус уперше почала проникати волога. Так само ми не можемо стверджувати, що всі корозійні процеси існували ще до заміни батареї.
Але ми можемо зафіксувати факти: 2 серпня власник замінив батарею та того ж дня після купання помітив воду в годиннику, 3 серпня відправив його до сервісу, 7 серпня ми відкрили корпус і виявили вже масштабне, нелокальне корозійне ураження внутрішніх елементів та електронної плати.
Саме ця п'ятиденна хронологія робить випадок ще цікавішим для технічного аналізу.

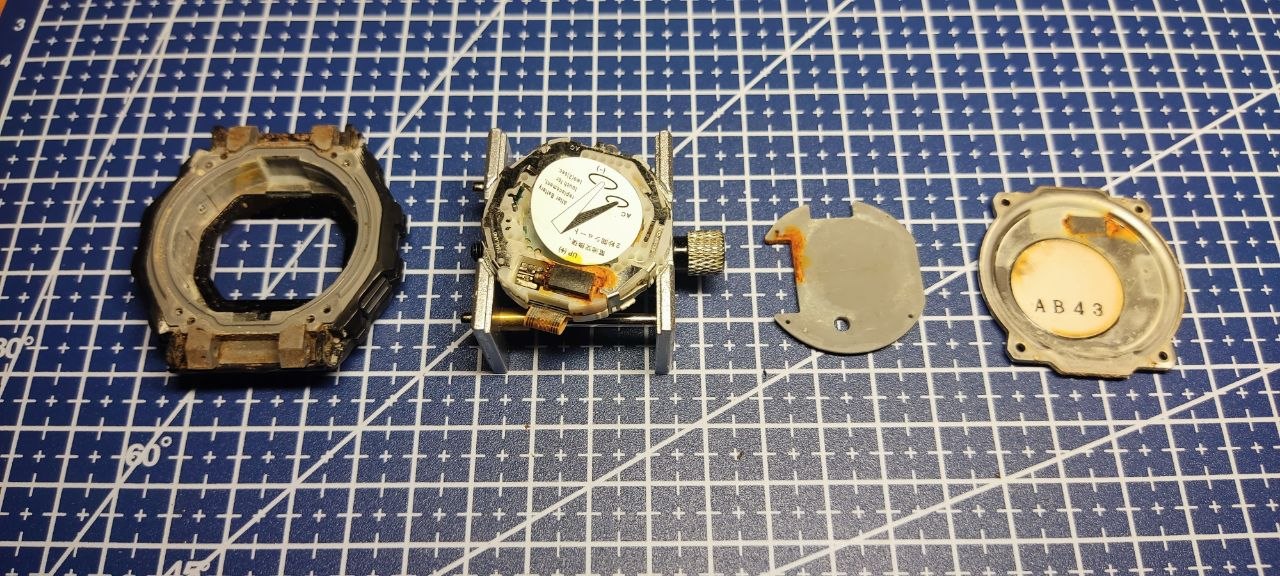

Після подальшого розбирання стало зрозуміло, що наслідки впливу вологи не обмежувалися простором під задньою кришкою або зоною вібромотора. Сліди пошкоджень простежувалися значно глибше - між елементами модуля і далі, до центральної електронної плати.
Конструкція електронного годинника складається з кількох взаємопов'язаних елементів. І поки вони знаходяться у зібраному стані, зовні неможливо побачити, що відбувається між ними.
Після подальшого розбирання GBD-200 ми побачили сліди корозійних процесів між конструктивними частинами модуля.
Це принципово змінило оцінку ситуації.
Спочатку ми мали зовнішній симптом на дисплеї.
Потім - пошкоджене ущільнення та корозію після відкриття задньої кришки.
Наступним рівнем став практично зруйнований вібромотор.
А тепер стало зрозуміло, що пошкодження не є локальним і наслідки впливу вологи поширилися значно глибше всередину конструкції.
Попереду залишалася електронна плата.
Саме її стан мав показати, чи є сенс говорити про компонентне відновлення.

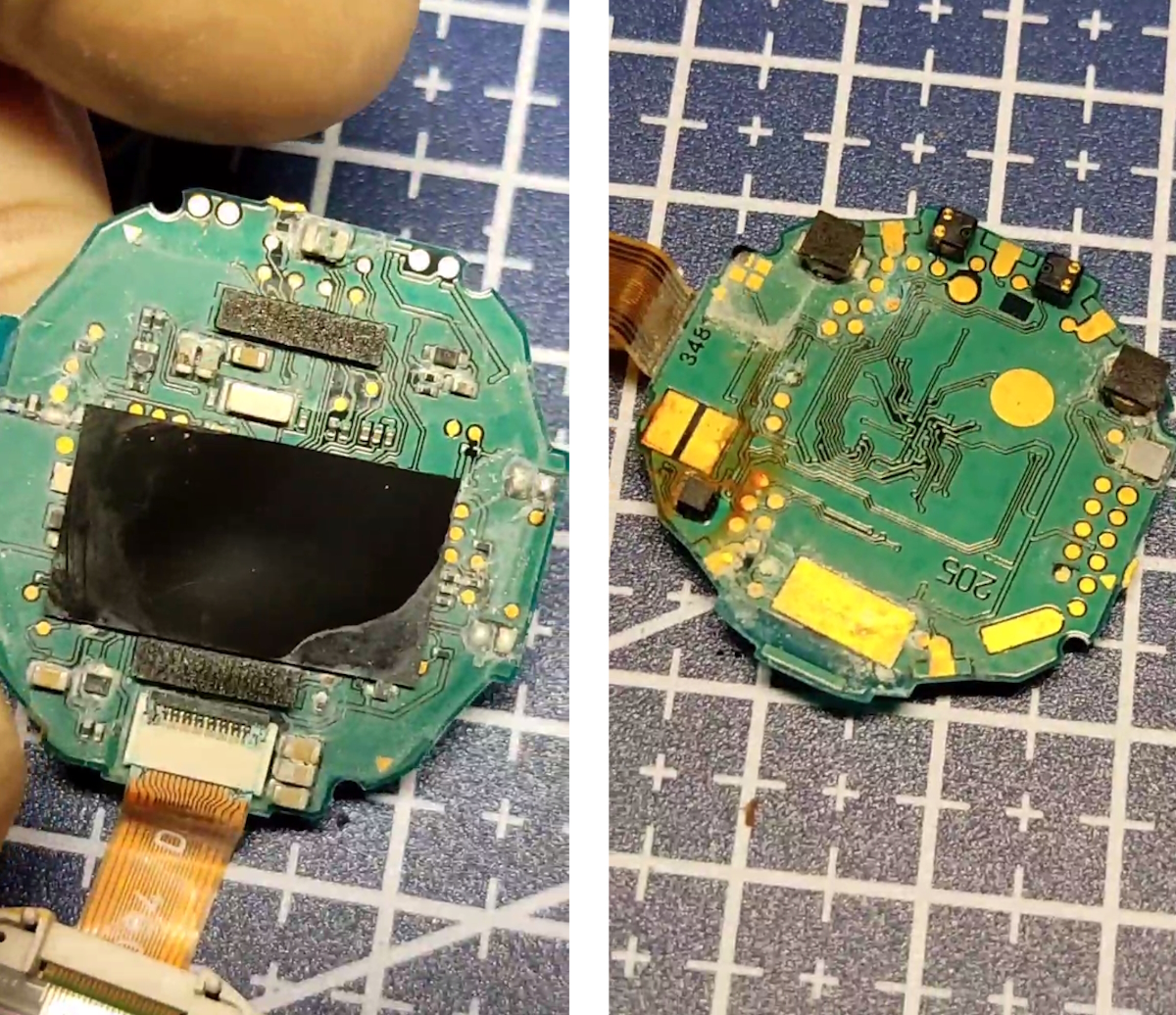

Після повного розбирання модуля ми отримали доступ до електронної плати.
І тут початкова історія про темну область на дисплеї остаточно перетворилася на зовсім іншу технічну картину.

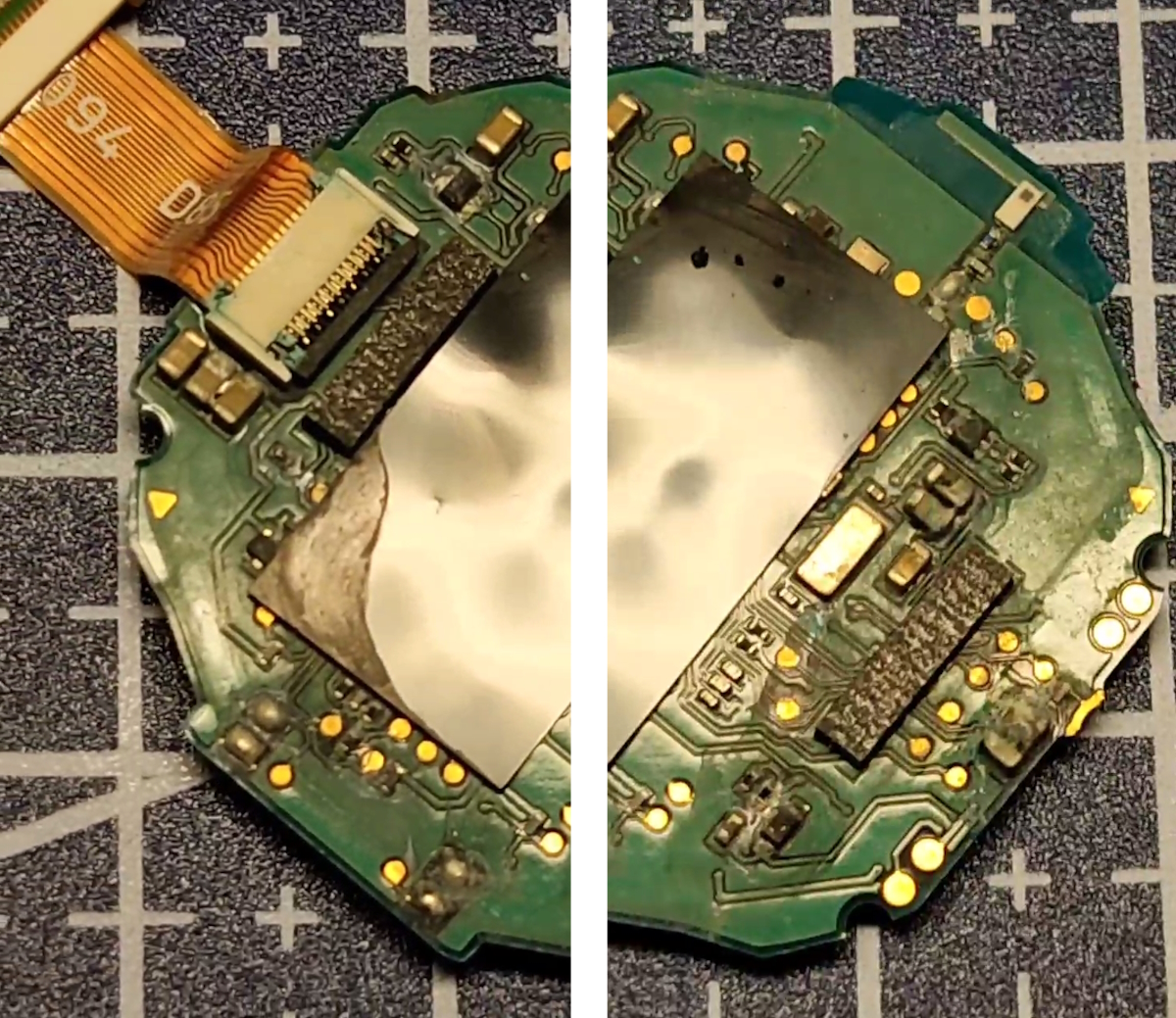

На платі спостерігалися численні сліди впливу вологи та корозійних процесів у різних функціонально важливих областях.
Вони були помітні біля контактних майданчиків, роз'ємів, електронних компонентів, по краях плати та в областях електричних з'єднань.
Ознаки ураження спостерігалися з різних боків плати.
Я не став би говорити, що вода "знищила кожен квадратний міліметр". Фактичний стан не дає підстав для настільки абсолютного твердження.
Але для діагностики це вже не мало принципового значення.
Корозійне ураження було множинним і нелокальним. Воно охопило різні функціональні області електронної плати.
І це вже зовсім інша категорія ремонту.
Іноді наслідки потрапляння води помилково зводять до простої моделі: вода потрапила на електроніку, сталося коротке замикання, пристрій вимкнувся.
У реальному ремонті картина може бути набагато складнішою.
Усередині працюючого електронного пристрою одночасно присутні металеві провідники, контактні майданчики, паяні з'єднання, електронні компоненти та різні конструктивні матеріали.
Поява вологи створює умови для небажаних електричних і електрохімічних процесів. У присутності розчинених домішок вода може формувати провідне середовище між ділянками схеми, які в нормальному стані електрично розділені.
Одночасно можуть розвиватися корозійні процеси.
Саме тому проблема не обов'язково закінчується після висихання видимої краплі.
Вода може зникнути як видима рідина, але пошкодження контактів, провідників та компонентів, які виникли за час її присутності, нікуди автоматично не зникають.
У випадку цього GBD-200 ми побачили саме наслідки такого розвитку подій.
Незважаючи на стан плати, діагностику не завершили одним лише візуальним висновком.
Була проведена чистка.
Плату висушили та виконали прогрів.
Після цього електронний модуль перевірявся повторно.
Ці процедури не повернули йому працездатність.
Подальша технічна діагностика показувала замкнуті електричні ланцюги по контактних групах. У поєднанні з множинними корозійними пошкодженнями це вже давало підстави оцінювати не тільки сам факт несправності, а й доцільність наступного етапу ремонту.
Тут для мене існує принципова різниця між двома фразами:
«це неможливо ремонтувати»
і
«подальше відновлення втратило практичний сенс»
Ми мали саме другий випадок.
У ремонті електроніки поняття "можна відновити" далеко не завжди означає "потрібно відновлювати".
Теоретично можна продовжувати роботу.
Шукати кожну пошкоджену ділянку. Перевіряти компоненти. Відновлювати з'єднання. Замінювати окремі елементи або значну частину модуля.
Але кожна така операція потребує часу, деталей, діагностики та не дає автоматичної гарантії, що після усунення одного дефекту не буде виявлено наступний.
У нашому випадку масштаб пошкоджень був таким, що подальше відновлення могло досягти понад 70% вартості нового годинника.
За таких умов продовження компонентного ремонту було визнано технічно та економічно нераціональним.
Мені завжди неприємно доходити до такого рішення.
Майстер значно більше задоволений, коли після діагностики, очищення, заміни деталей і складання годинник знову оживає.
Тут цього не сталося.
Іноді професійний ремонт полягає також у тому, щоб вчасно зупинитися та чесно сказати власнику: подальше вкладення коштів у цей конкретний пристрій уже не має достатнього практичного сенсу.

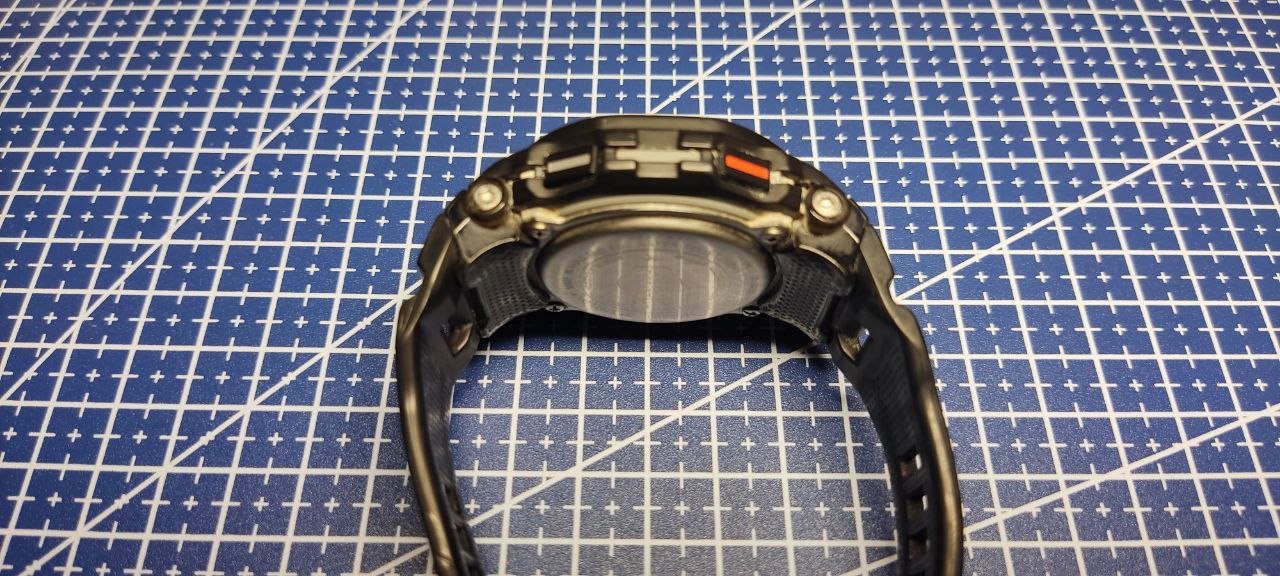

Після всієї розборки я знову повертаюся подумки до першої фотографії.
До годинника, який ще лежить на столі в зібраному стані.
Корпус цілий.
Ремінець на місці.
Перед нами звичайний зовні G-Shock, який просто не працює.
І тільки на дисплеї є те саме характерне затемнення.
Власник годинника бачить саме цей рівень проблеми. Він фізично не може бачити плату, контакти, вібромотор або простір між елементами модуля.
Тому конденсат або інша ознака вологи на внутрішній поверхні скла не показує масштаб пошкодження. Вона показує, що всередині корпусу відбувається процес, масштаб якого без розбирання нам невідомий.
На мій погляд, це одна з найважливіших практичних деталей усієї цієї історії.
Не потрібно чекати, поки дисплей перестане працювати.
Не потрібно чекати, поки годинник повністю вимкнеться.
І точно не варто перевіряти на практиці, скільки ще днів він зможе працювати з вологою всередині.
Якщо після самостійного відкриття годинника на внутрішній стороні скла з'явився навіть невеликий стійкий конденсат або інші ознаки вологи, для мене це вже достатня причина припинити експлуатацію та якомога швидше провести професійну діагностику з відкриттям і сушінням корпусу.
В офіційних рекомендаціях Casio також є важливе уточнення: короткочасне запотівання скла може виникати через різку зміну температури і не обов'язково свідчить про несправність. Але якщо запотівання не зникає або всередині скла помітна волога, виробник рекомендує припинити використання годинника та звернутися до сервісу.
Це важливе розмежування. Не кожне короткочасне запотівання означає катастрофу. Але стійка волога всередині корпусу - це вже ситуація, яку небезпечно просто спостерігати та чекати.
Тут може виникнути закономірне питання.
Як годинник із заявленою водозахищеністю 200 метрів взагалі міг опинитися в такому стані?
Саме тут потрібно правильно розуміти поняття водозахищеності: для Casio G-Shock GBD-200 передбачений рівень водозахисту 200 метрів.
Але водозахист забезпечує не магічна властивість напису G-Shock на корпусі. Його забезпечує конструкція в зібраному та справному стані - корпус, кришка, ущільнення та інші елементи системи.
Після сервісного втручання стан цієї системи має значення.
Саме тому для мене в цьому випадку настільки важливо було зафіксувати стан ущільнювальної прокладки після відкриття.
Я не можу за нашими фотографіями довести, що саме через конкретну пошкоджену ділянку проникла вода.
Але можу констатувати два незалежні факти: ущільнення мало видимі пошкодження, а всередині годинника були виявлені масштабні наслідки впливу вологи.
І цього достатньо, щоб після будь-якого самостійного відкриття корпусу ставитися до подальшої герметичності годинника уважно.
Найпростіше було б завершити цю історію фразою: не потрібно було відкривати годинник самостійно.
Але мені такий висновок здається занадто примітивним.
Люди користуються годинниками не в лабораторії.
Вони подорожують, працюють, займаються спортом, перебувають далеко від великих міст і потрапляють в обставини, де звичайного сервісного центру поруч просто немає.
У цьому конкретному випадку йшлося ще й про експлуатацію в бойових умовах.
Людина прийняла рішення, яке було доступне їй у той момент.
Пізніше власник абсолютно спокійно сприйняв результати діагностики та свою відповідальність за попереднє втручання.
Тому для мене тут важливо не шукати винного, а зрозуміти технічний урок, який залишає ця історія.
Якщо обставини змусили відкрити годинник самостійно, після цього потрібно особливо уважно спостерігати за його поведінкою.
З'явилася волога - реагувати.
З'явився стійкий конденсат - реагувати.
Є підозра на порушення герметичності - перевірити.
Не через страх перед годинником, а через розуміння того, що відбувається всередині складного електронного пристрою.
Цей GBD-200 ми не врятували.
І саме тому цей ремонт, можливо, вартий детального опису не менше, ніж успішне відновлення.
Успішний ремонт показує, що можна зробити.
Невдалий іноді значно краще показує межу, після якої можливостей стає дедалі менше.
На початку цієї історії була лише темна область на дисплеї.
Потім ми відкрили корпус і побачили пошкоджене ущільнення та корозію.
Пішли глибше - побачили зруйнований вібромотор.
Розібрали модуль - побачили, що процес поширився між його елементами.
Дісталися плати - виявили множинні уражені області.
Очистили, висушили, прогріли, перевірили - працездатність не повернулася.
Кожен наступний крок відкривав те, чого неможливо було побачити через скло годинника.
Саме тому після цієї роботи для мене слово «час» у контексті наручного годинника звучить трохи інакше.
Сьогодні нам майже не потрібен годинник тільки для того, щоб дізнатися котра година. Час є в телефоні, автомобілі, комп'ютері, на екранах навколо нас.
Але наручний годинник продовжує залишатися поруч із людиною. Він працює там, де працює його власник, подорожує разом із ним, отримує удари, контактує з водою, пилом, температурою та іноді опиняється в обставинах, для яких його власник не міг заздалегідь написати сценарій.
Тому такі речі поступово накопичують власну технічну історію.
У цього G-Shock вона виявилася непростою.
Я не бачу тут історії про «поганого власника», який неправильно відкрив годинник. Я бачу людину, яка в певних обставинах прийняла доступне їй рішення. Бачу складний електронний пристрій. Бачу пошкоджене ущільнення. Бачу воду та наслідки корозійних процесів. І бачу лише п'ять днів між моментом, коли власник помітив потрапляння води, та відкриттям годинника в сервісі - надзвичайно короткий проміжок часу для настільки масштабних корозійних пошкоджень, що залишає відкритим питання, чи не почалися ці процеси всередині корпусу значно раніше.
Фізика не оцінює наші обставини.
Волога не знає, чому поруч не було сервісу.
Корозія не знає, наскільки важливим був цей годинник для власника.
Саме тому повага до складної техніки для мене полягає не в тому, щоб боятися будь-якого втручання. Вона полягає в розумінні його можливих наслідків і в здатності вчасно відреагувати, коли техніка подає перший сигнал, що щось пішло не так.
Іноді між невеликою плямою конденсату та платою, яку вже немає сенсу відновлювати, стоїть не одна помилка.
«Іноді між ними просто проходить час - і цей час уже(ред."вже") неможливо повернути назад».
