До сервісу надійшов цифровий годинник Casio SGW-100-1V, який залежно від регіону також може позначатися як SGW-100-1VER, SGW-100-1VEF, SGW-100-1VCF або мати інший суфікс постачання. Власник повідомив, що несправності з'явилися після самостійної заміни батареї: корпус почав запотівати, підсвітка і звуковий сигнал поступово втратили стабільність, а модуль став працювати зі збоями.
Цей сервісний випадок вимагав не лише ремонту електроніки, а й оцінки економічної доцільності. Пошкодження виявилися настільки значними, що повне відновлення плати коштувало б понад половину ціни нового годинника. Тому після діагностики з власником погодили інший формат - повернення основної працездатності в межах обмеженого бюджету.
Casio SGW-100-1V належить до серії Sports Gear і працює на цифровому модулі 3157. Корпус розміром 51,5 x 47,6 x 13,2 мм важить 55 г, а його полімерна основа доповнена алюмінієвим напрямним безелем, мінеральним склом і полімерним ремінцем. Великий LCD поділений на три інформаційні сегменти, що дозволяє розділити поточний час, сенсорні показники та допоміжні позначення. Згідно із заявленими характеристиками, модель має водозахист 200 метрів, витримує температуру до -10 °C і працює близько трьох років від батареї CR2025.
Система Twin Sensor об'єднує цифровий компас і термометр. Компас визначає азимут у діапазоні від 0 до 359°, відображає один із 16 напрямків і підтримує корекцію магнітного датчика та магнітного схилення. Вимірювання напрямку виконується щосекунди протягом приблизно 10 секунд. Після заміни батареї для модуля 3157 передбачене повторне калібрування компаса, тому сама процедура обслуговування не завершується встановленням нового елемента живлення.
Термометр працює в межах від -10 до +60 °C із кроком 0,1 °C. Показники на зап'ясті можуть відрізнятися від температури навколишнього повітря через тепло тіла, сонячне випромінювання та вологу. Для точнішого вимірювання годинник потрібно зняти, витерти корпус і залишити в затіненому провітрюваному місці приблизно на 20-30 хвилин.
Функціональний набір також включає світовий час для 29 часових поясів і 48 міст, секундомір із точністю 1/100 секунди, 24-годинний таймер з автоповтором, п'ять будильників, щогодинний сигнал та електролюмінесцентну підсвітку. Така конфігурація робить SGW-100 практичним інструментом для подорожей, походів, роботи на відкритому повітрі та щоденної активності.
На момент надходження до сервісу модуль залишався увімкненим, але показував неактуальний час. Цифри на LCD мали знижений контраст, а електролюмінесцентна підсвітка спрацьовувала через раз і світила помітно слабше за нормальний рівень.
Звуковий випромінювач також працював нестабільно. Окремі сигнали не відтворювалися, а поведінка модуля змінювалася під час перемикання режимів.

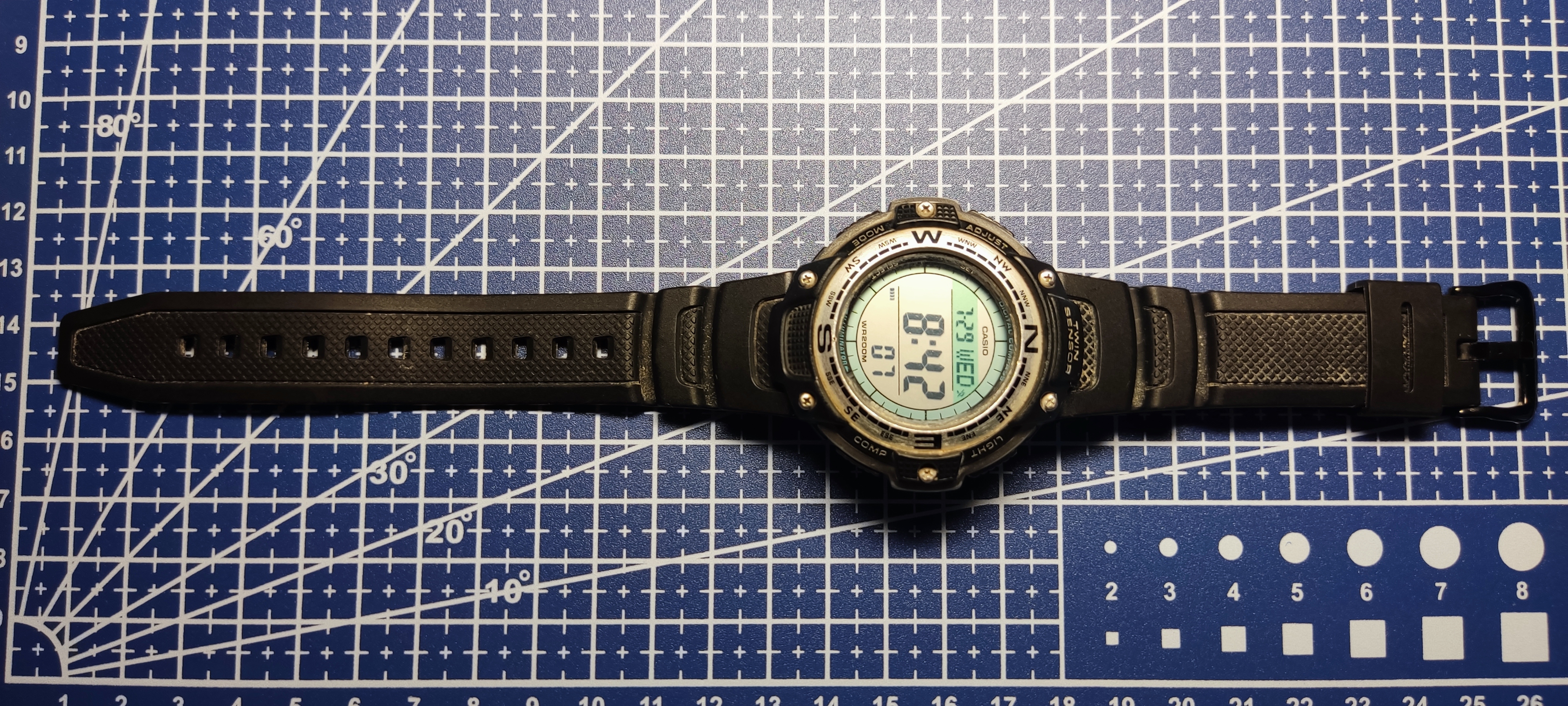

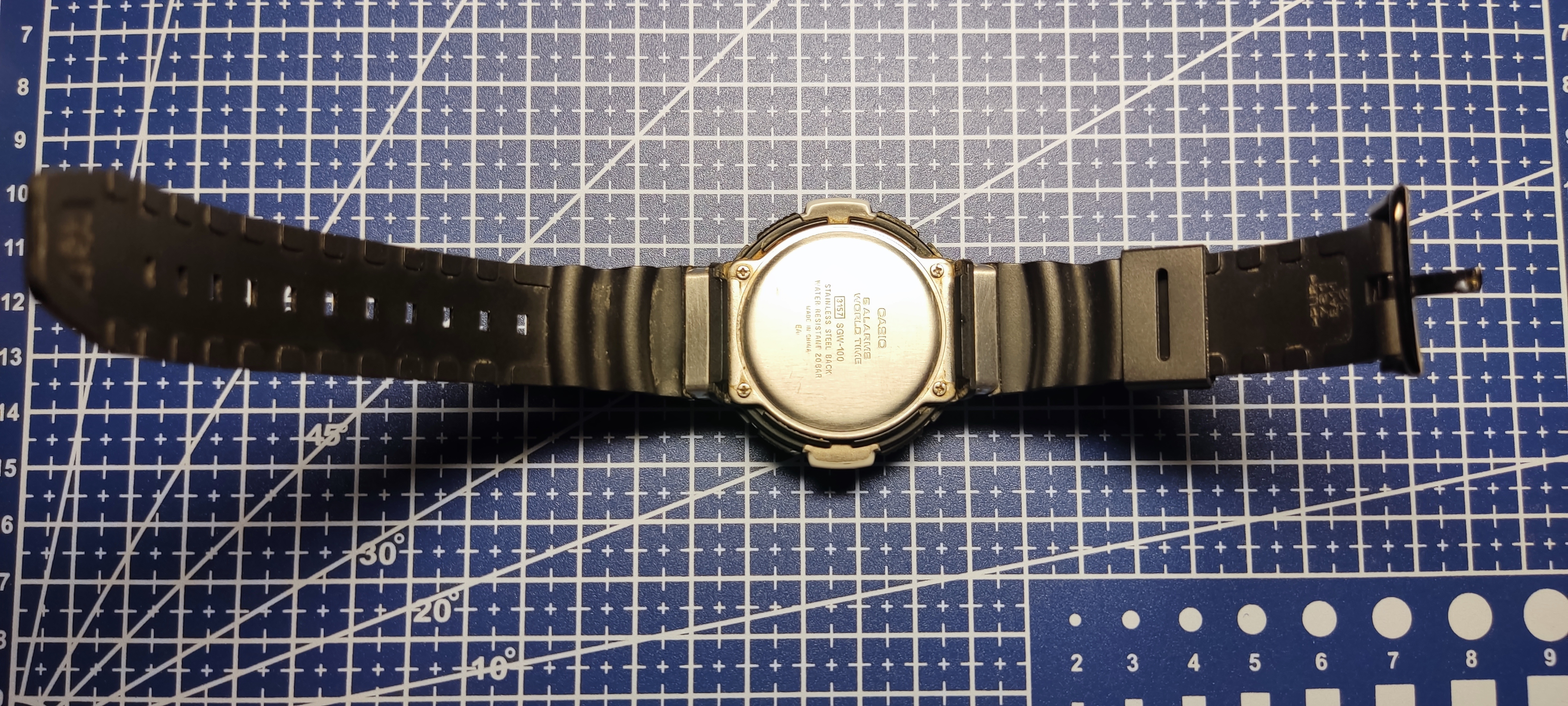

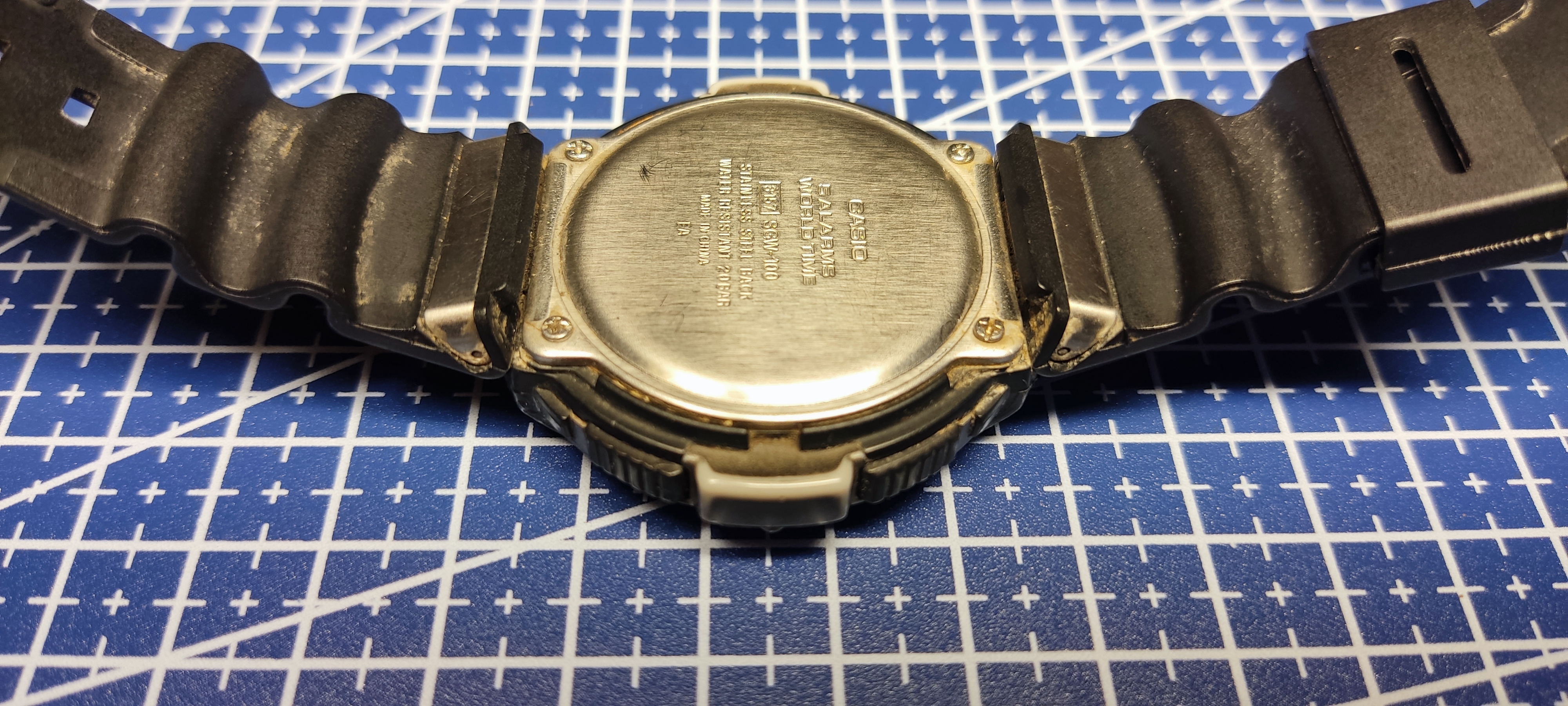

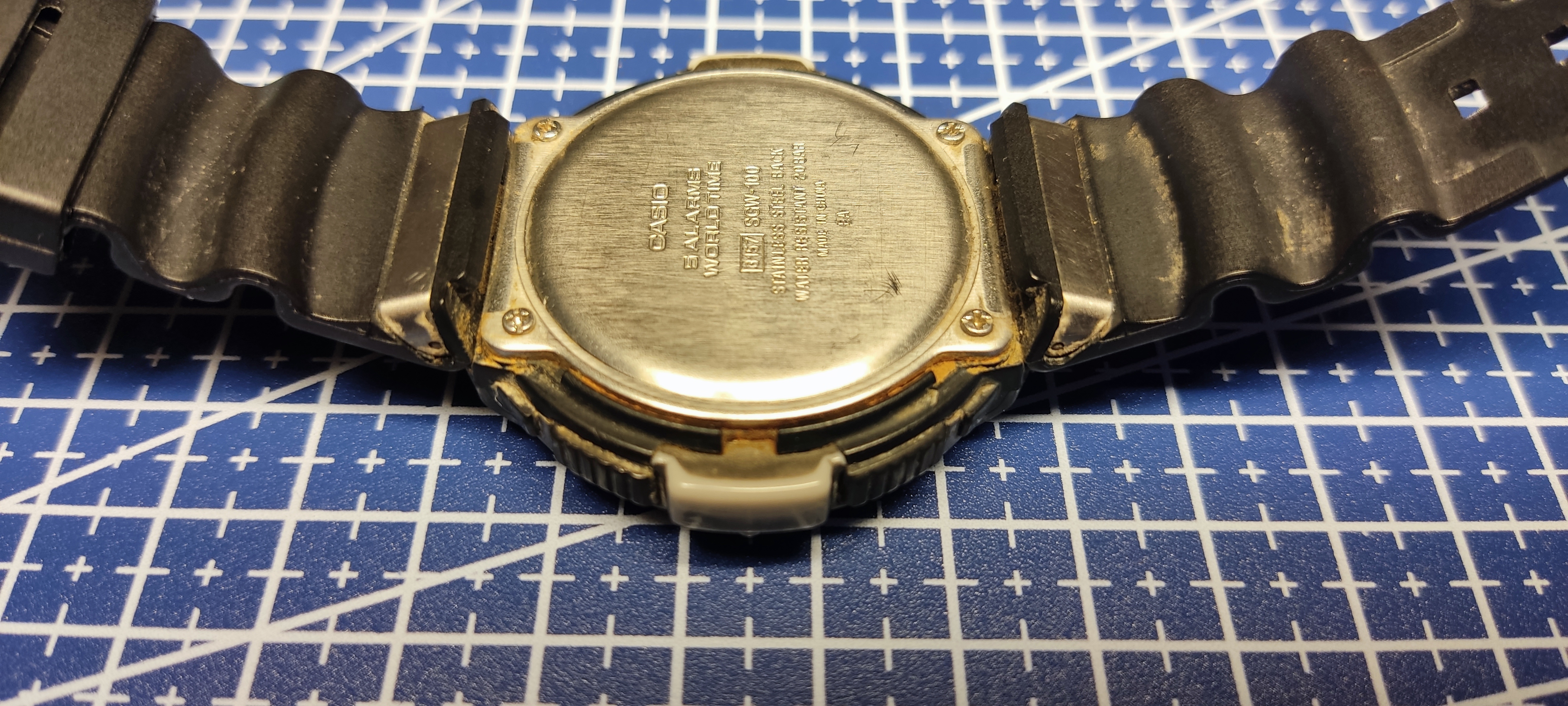

Зовні годинник зберіг комплектність. На корпусі, ремінці, пряжці та задній кришці були сліди тривалої експлуатації. Біля стику кришки, кріпильних гвинтів і вушок проглядався наліт, який вимагав відкриття корпусу без попередньої заміни батареї або налаштування часу.
Під час демонтажу задньої кришки з'ясувалося, що один кріпильний гвинт мав пошкоджену різьбу. Власник підтвердив, що знав про цей дефект після попереднього втручання.
Несправне з'єднання не забезпечувало рівномірного притискання кришки. В одному секторі зусилля залишалося недостатнім, тому ущільнювальне кільце не могло однаково стискатися по всьому периметру.

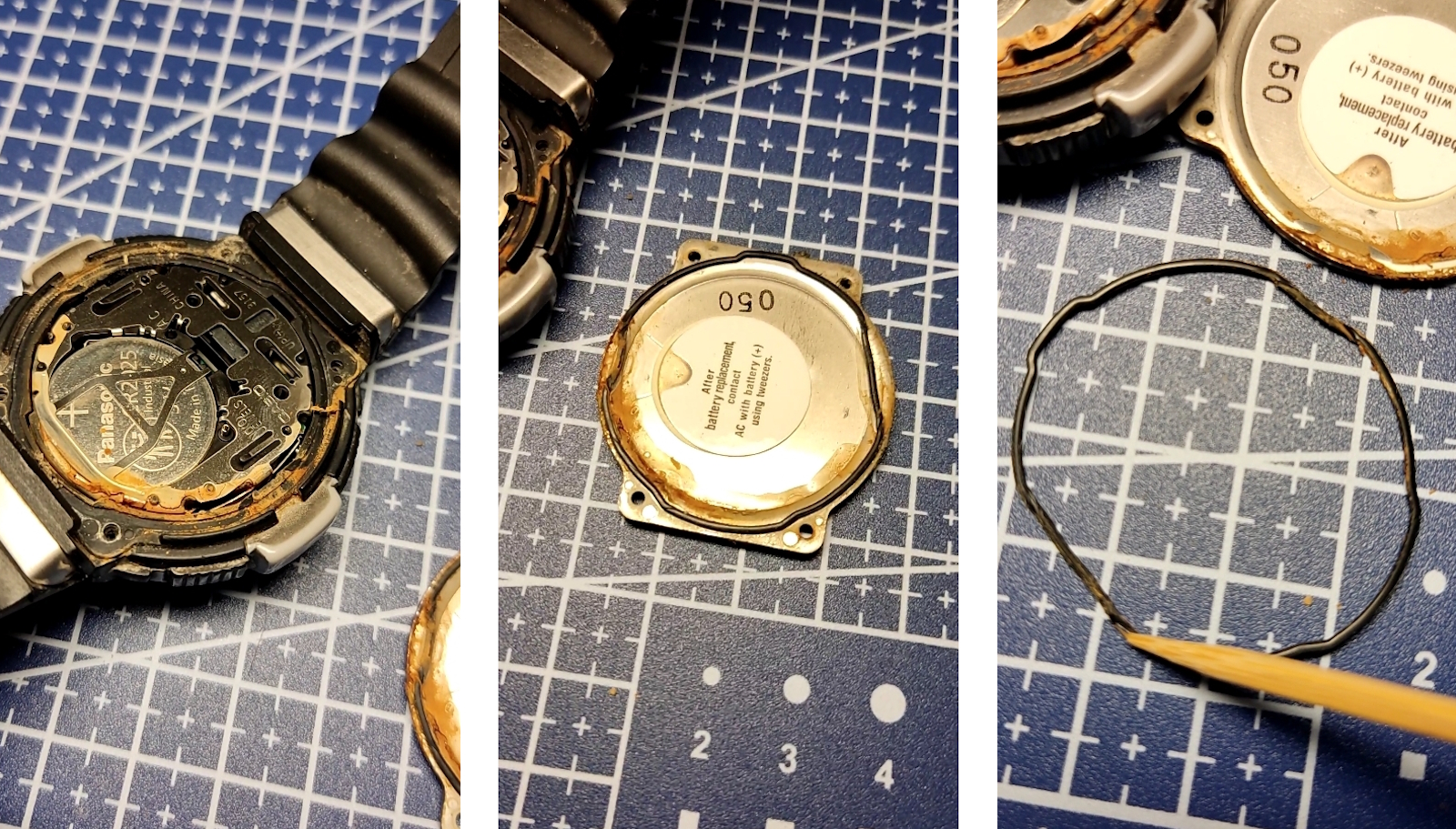

Після відкриття стали помітними сліди тривалого перебування вологи. Відкладення охопили посадковий контур, внутрішню поверхню кришки, ділянки навколо гвинтів і простір поруч із модулем.
Ущільнювач був установлений із перекручуванням. На його поверхні залишилися вм'ятини, заглиблення та ділянки з порушеною геометрією. Кільце не вкладалося в паз рівною окружністю, тому в окремих місцях між корпусом і кришкою утворювалися слабкі зони.
Стан скла та кнопкових вузлів на цьому етапі ще не перевірявся. Через це визначити всі канали проникнення води лише за результатами відкриття було неможливо.

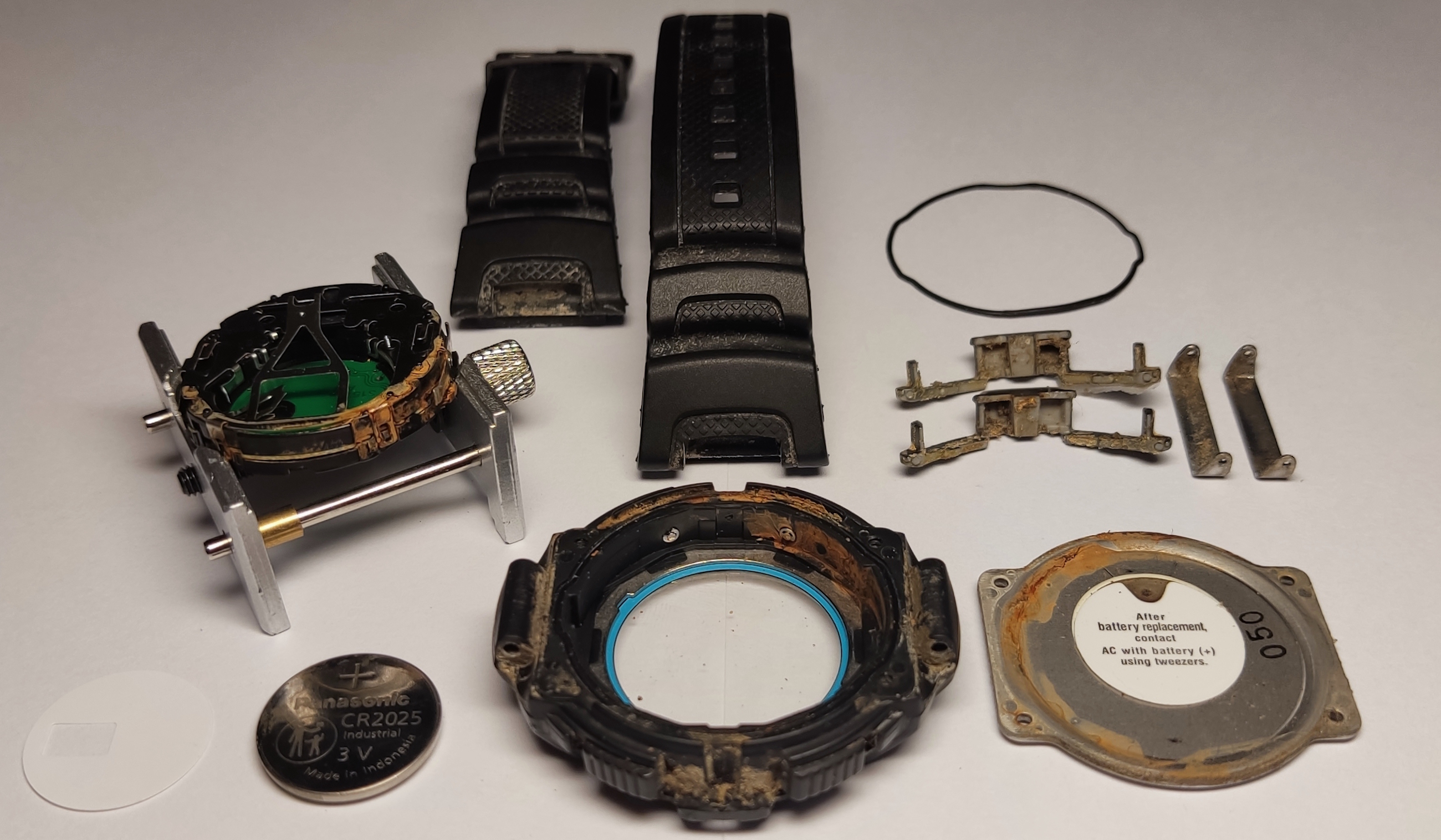

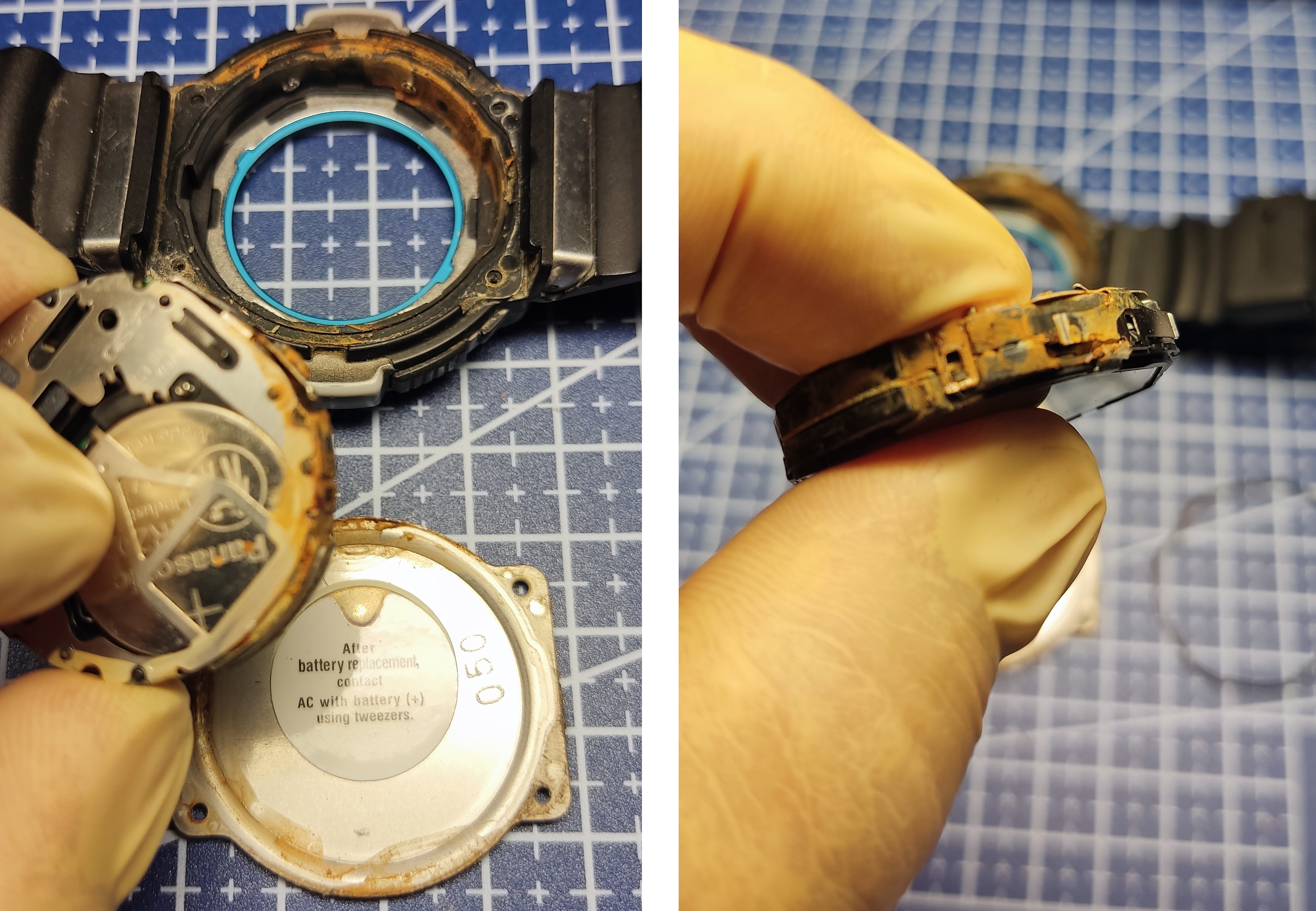

Після вилучення механізму з корпусу відкрилася зона, яку неможливо було оцінити під час первинного огляду. Сліди вологи знаходилися на бокових поверхнях модуля, біля контактів і між його конструктивними частинами.
Відкладення були присутні під платою, біля дисплейного блока та на внутрішніх елементах. Такий розподіл вказував на тривале накопичення вологи всередині годинника.

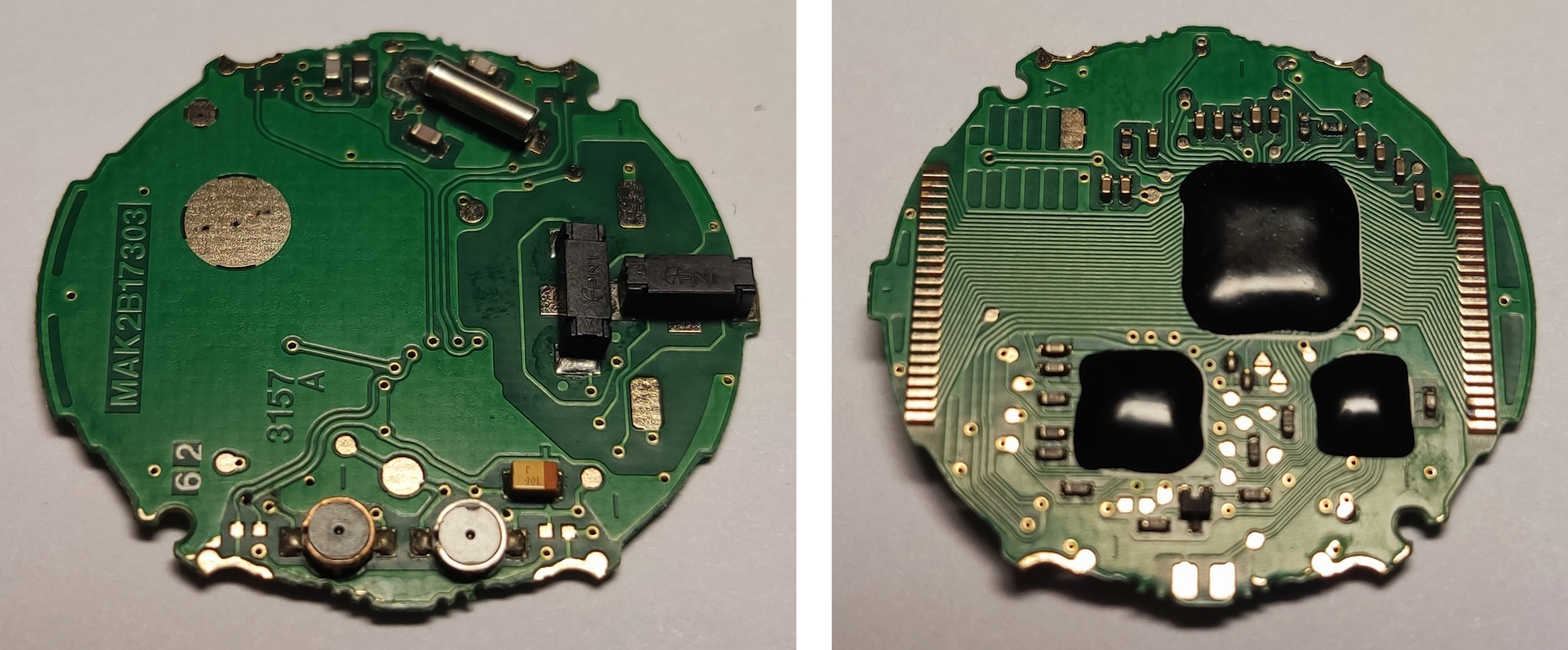

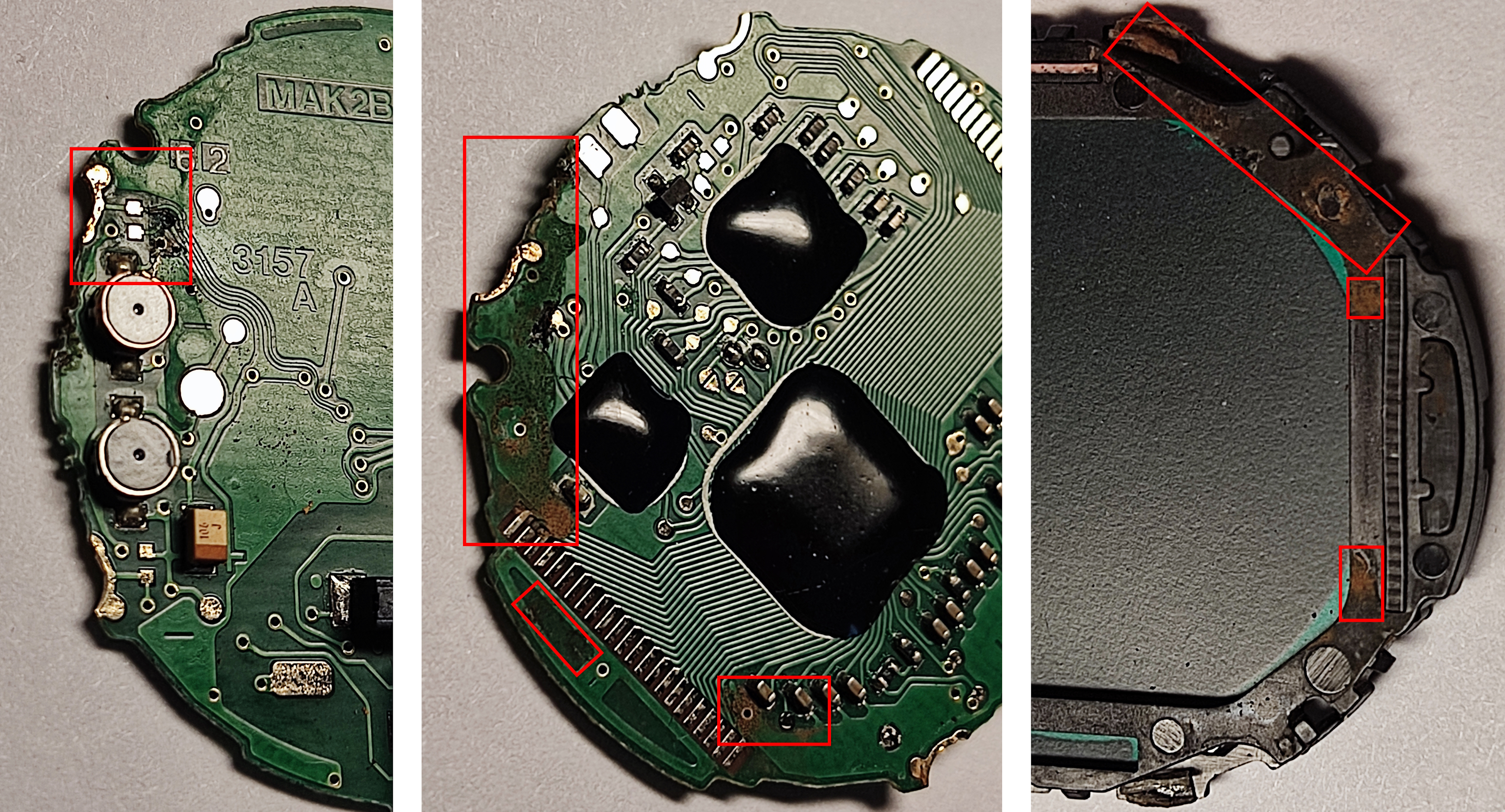

Після поділу механізму на складові виявили значне окислення обох сторін друкованої плати. Відкладення знаходилися на контактних майданчиках, виводах компонентів, струмопровідних доріжках і крайових ділянках.
Особливо постраждали зони з відкритими металевими контактами та дрібними електронними елементами. Частина продуктів окислення з'єднувала сусідні провідники, створюючи електричні замикання. Саме вони порушували нормальну взаємодію дисплея, підсвітки, звукового випромінювача та логічних ланцюгів.
Початкові симптоми не були окремими незалежними несправностями. Вони виникли через пошкодження різних ділянок однієї плати.
Із плати видалили основну масу поверхневих відкладень, очистили доступні контактні групи й підготували модуль до пробного складання.
Це був проміжний етап, необхідний для оцінки того, чи здатна електроніка перейти в робочий режим без повної реконструкції провідників.
Контрольний запуск показав некоректну роботу. Модуль реагував на живлення, але частина режимів залишалася нестабільною. Повторна діагностика підтвердила замикання на пошкоджених доріжках і компонентах.
Відновлення плати до максимально наближеного до початкового стану потребувало б тривалої роботи з великою кількістю ланцюгів. Орієнтовна вартість перевищувала 50% ціни нового Casio SGW-100-1V, що створювало сумнів у раціональності такого варіанта.
Власнику запропонували виконати локальний ремонт основних вузлів, необхідних для запуску модуля в штатний режим. Через масштаб ураження цей формат не передбачав гарантії ідеальної довгострокової роботи кожної пошкодженої ділянки.
Клієнт погодив експрес-ремонт у діапазоні приблизно 10-15% вартості нового годинника.
До обраного регламенту увійшли усунення критичних замикань, очищення провідних поверхонь, відновлення основних контактів і перевірка ланцюгів, без яких модуль не міг нормально завантажуватися.

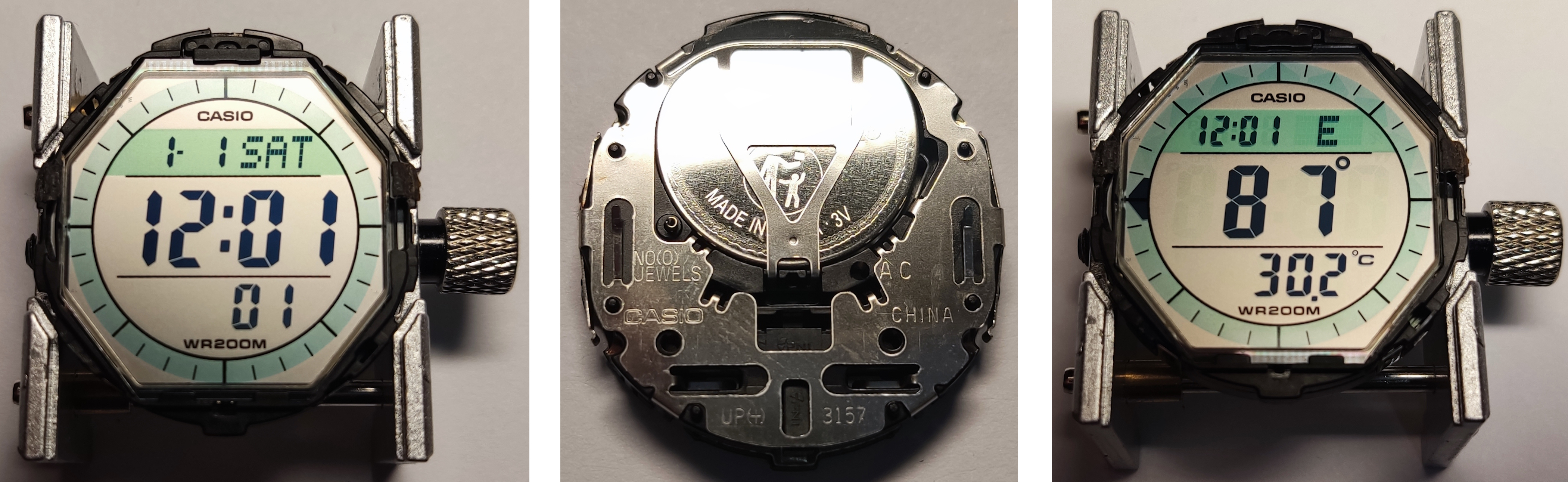

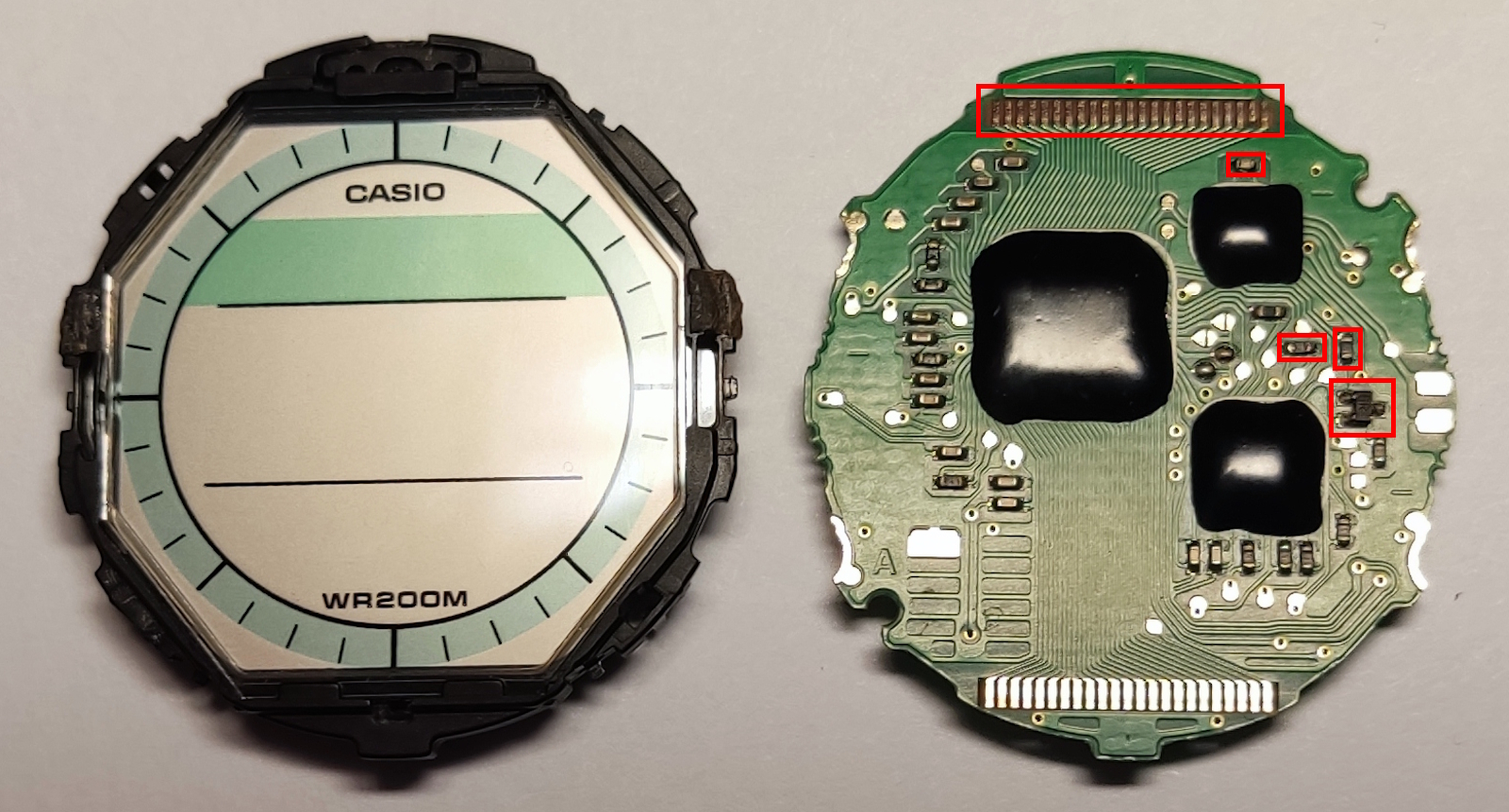

Після завершення робіт плату встановили в каркас із LCD та підготували до контрольного запуску поза корпусом.
Індикація повернула нормальний контраст, сегменти формувалися повністю, а перемикання між режимами більше не викликало довільних перезапусків. Окремо перевірили компас і термометр.
Значення напрямку та температури на фотографії демонструють запуск сенсорних функцій, але не є результатом метрологічної перевірки їхньої абсолютної точності.

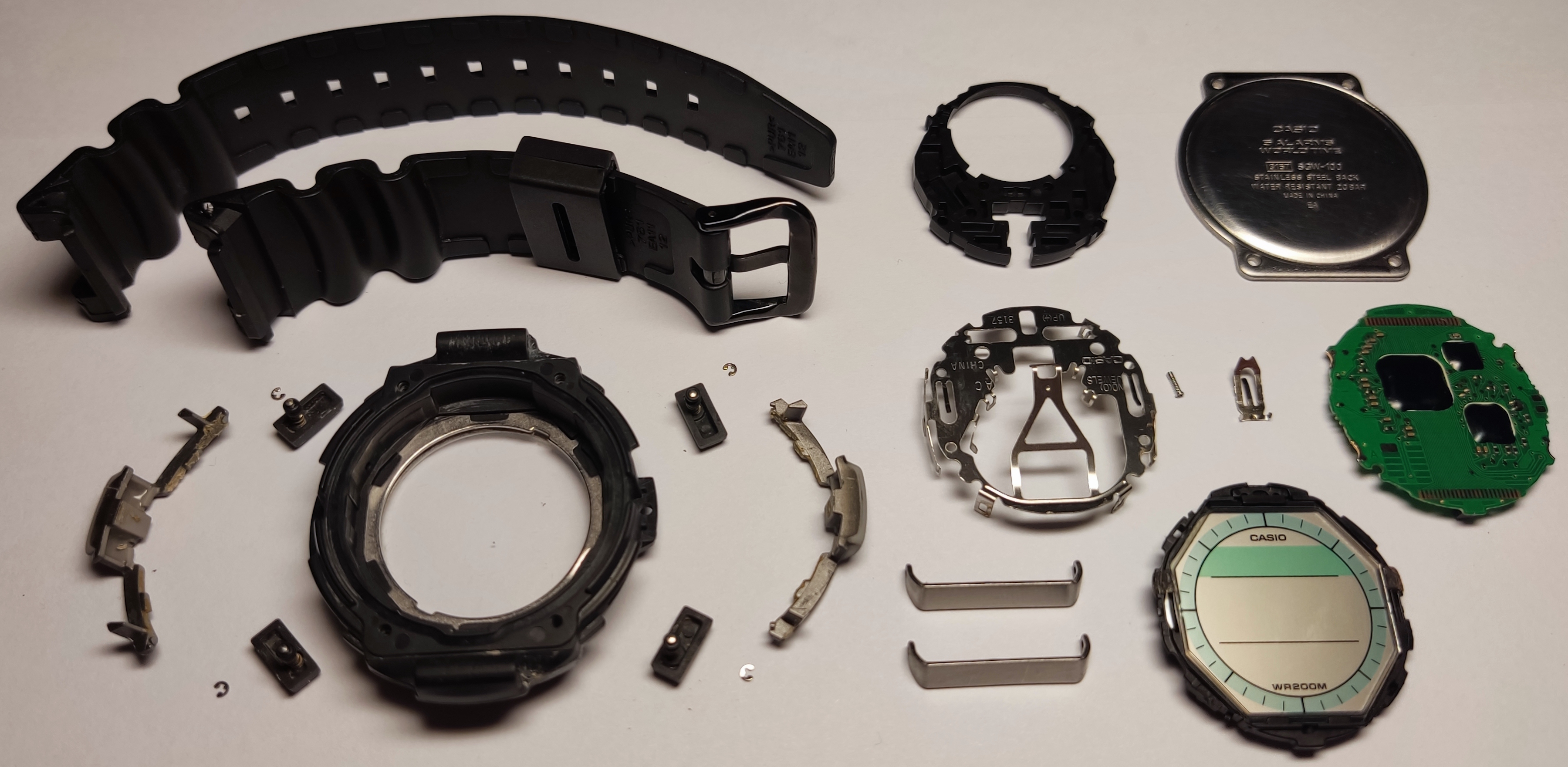

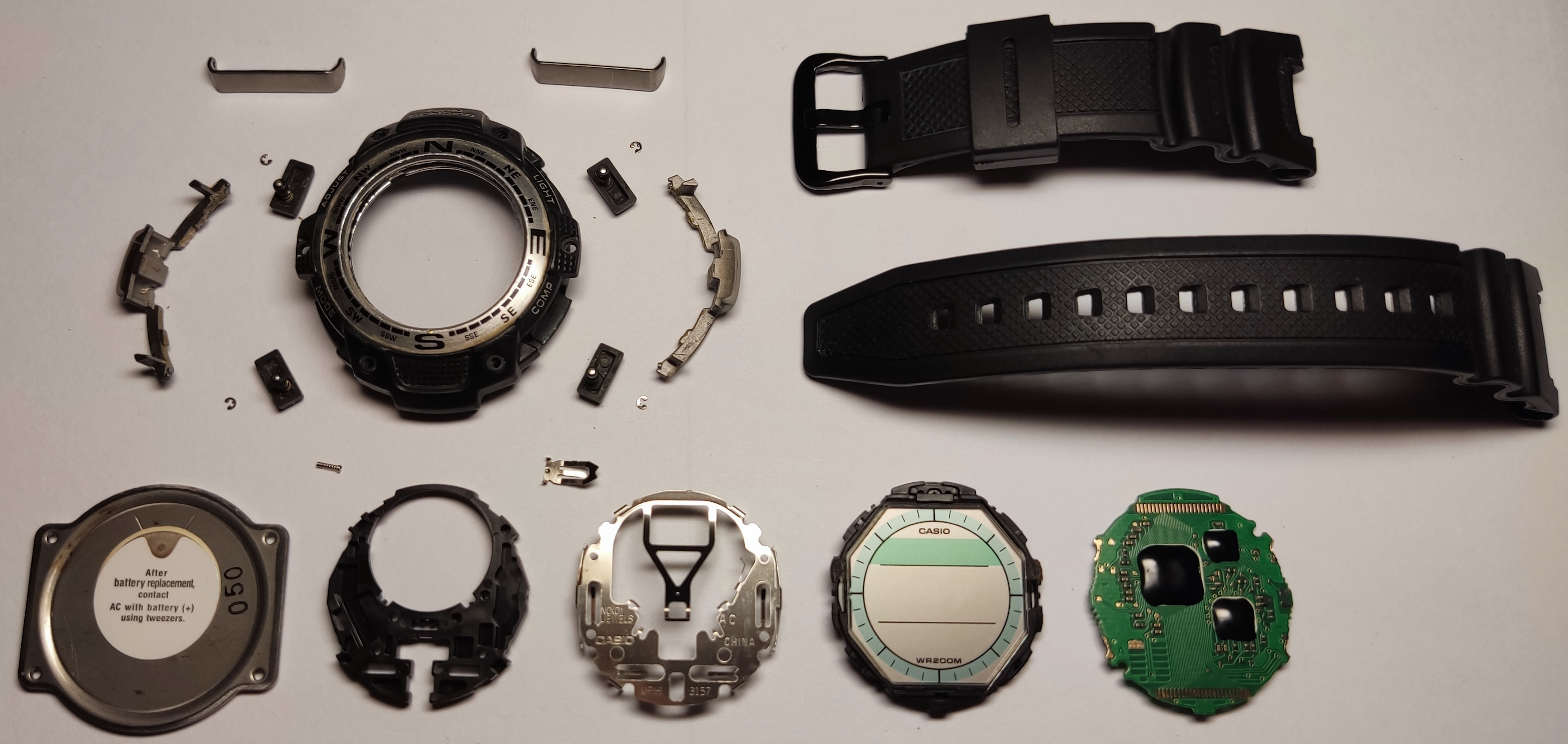

Корпус розібрали до окремих компонентів. Обробка охопила кнопкові вузли, внутрішню рамку, безель, металеві важелі, задню кришку, ремінець і посадкові поверхні.
Після очищення деталі підготували до контрольної збірки та випробування корпусу.
Перший тест годинник не пройшов. Слабкими ділянками залишалися деформоване ущільнення та пошкоджене кріплення задньої кришки.
Заміна прокладки збільшувала загальну собівартість ремонту ще на 25-30%. Очікування деталі подовжувало термін виконання приблизно на п'ять робочих днів, що виходило за погоджений формат.
Штатне кільце помістили в силіконову рідину та витримували під вакуумом протягом 48 годин. Після обробки воно повернуло прийнятну радіальну геометрію і вкладалося в посадковий паз без перекручування.
Процедура не усувала природного старіння матеріалу та не робила прокладку рівноцінною новій. Її завданням було відновити форму в межах допустимого бюджету.
Під час очищення корпусу та полірування внутрішньої поверхні скла почав руйнуватися лакофарбовий шар по контуру. Він виконував лише декоративну функцію та вже втратив зчеплення з основою.
Щоб частинки покриття не залишалися всередині корпусу, нестабільний шар видалили повністю.
Після випробування всі компоненти повторно розібрали, оглянули та підготували до остаточного монтажу.
Тест проводили ступінчасто в діапазоні від 1 до 6 бар. Скло не показало витоку, а кнопкові вузли та задня кришка стабільно утримували середній рівень тиску 4 бар. На вищих ступенях зберегти герметичність не вдалося через стан ущільнювача та кріпильного з'єднання.
Отриманий результат фіксував реальну межу відновленого корпусу й не дозволяв прирівнювати його до нового виробу із заводським маркуванням.
Подальші роботи вимагали б заміни прокладки, ремонту різьбового вузла та нового циклу випробувань. Це вже не відповідало погодженій вартості.

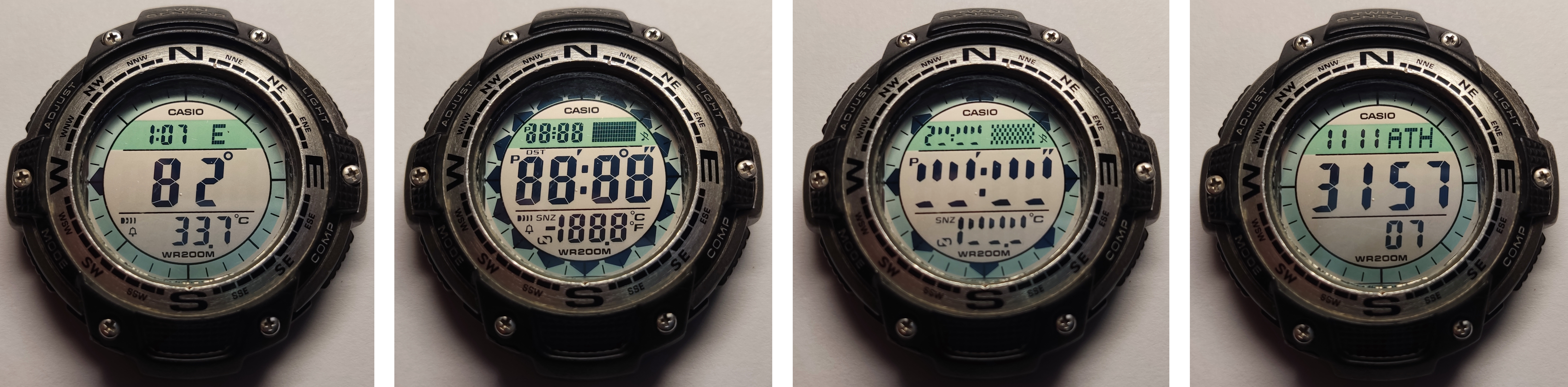

Після остаточного складання перевірили всі доступні режими модуля 3157:
Звуковий випромінювач коректно реагував на будильники, щогодинний сигнал і завершення таймера. Тест LCD підтвердив роботу всіх сегментів, а послідовне перемикання режимів не спричиняло зависань.
Підсвічування знову почало вмикатися стабільно, але в правій частині екрана залишилася темна зона. Вона проявлялася лише під час роботи електролюмінесцентного шару та не впливала на денну індикацію.
Усунення цього дефекту потребувало б подальшого втручання в дисплейний блок, тому його залишили як зафіксоване обмеження експрес-ремонту.
Під час приєднання ремінця виявилася проблема з однією втулкою кріплення. Порівняно з ремонтом електроніки та корпусу вона не вимагала перегляду обраної стратегії й була усунута під час завершального монтажу.

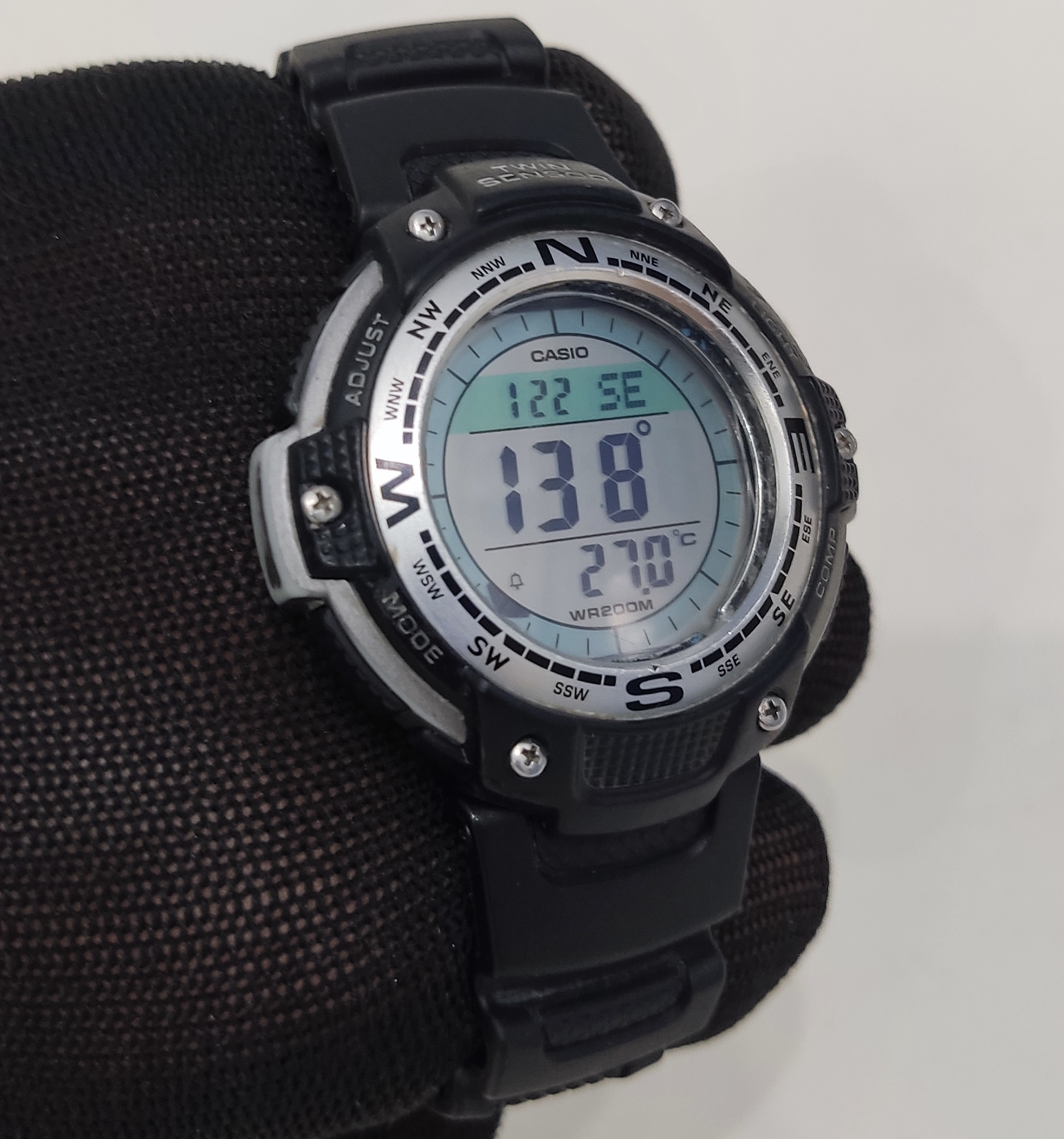

Після встановлення ремінця годинник пройшов повторний функціональний цикл і був підготовлений до видачі.
Casio SGW-100-1V надійшов до сервісу з наслідками тривалого проникнення вологи, пошкодженою прокладкою, дефектом кріплення та численними замиканнями на платі. Погоджений формат дозволив запустити модуль 3157, повернути сенсорні режими, звук, кнопкове керування та основну індикацію без витрат, співмірних із придбанням нового годинника.
Власник отримав робочий пристрій із зафіксованими технічними обмеженнями, які залишилися після ремонту в межах обраного бюджету.
