Сучасні наручні годинники давно перестали бути лише засобом відображення часу. Вони перетворилися на складні електронні системи, які поєднують високоточну механіку, мікроелектроніку, вимірювальні сенсори, програмне забезпечення та бездротові технології синхронізації.
Одним із яскравих представників такого класу пристроїв є Casio G-SHOCK GG-B100-1B - модель професійної серії MASTER OF G - MUDMASTER, створена для експлуатації в умовах підвищених механічних навантажень, пилу, бруду та інших агресивних факторів навколишнього середовища.
На відміну від класичних кварцових годинників, обслуговування подібних моделей вимагає комплексного підходу. Інженеру необхідно оцінити не лише механічний стан виробу, а й працездатність електронного модуля, сенсорної системи, програмних алгоритмів, а також взаємодію годинника із мобільним застосунком CASIO WATCHES.
У цій статті розглянуто реальний випадок сервісної діагностики моделі Casio G-SHOCK GG-B100-1B (модуль 5594). Основною метою матеріалу є демонстрація інженерської логіки під час пошуку причин нестабільної роботи виробу, послідовності прийняття технічних рішень та професійного підходу до сервісного обслуговування без розкриття внутрішніх методик ремонту.

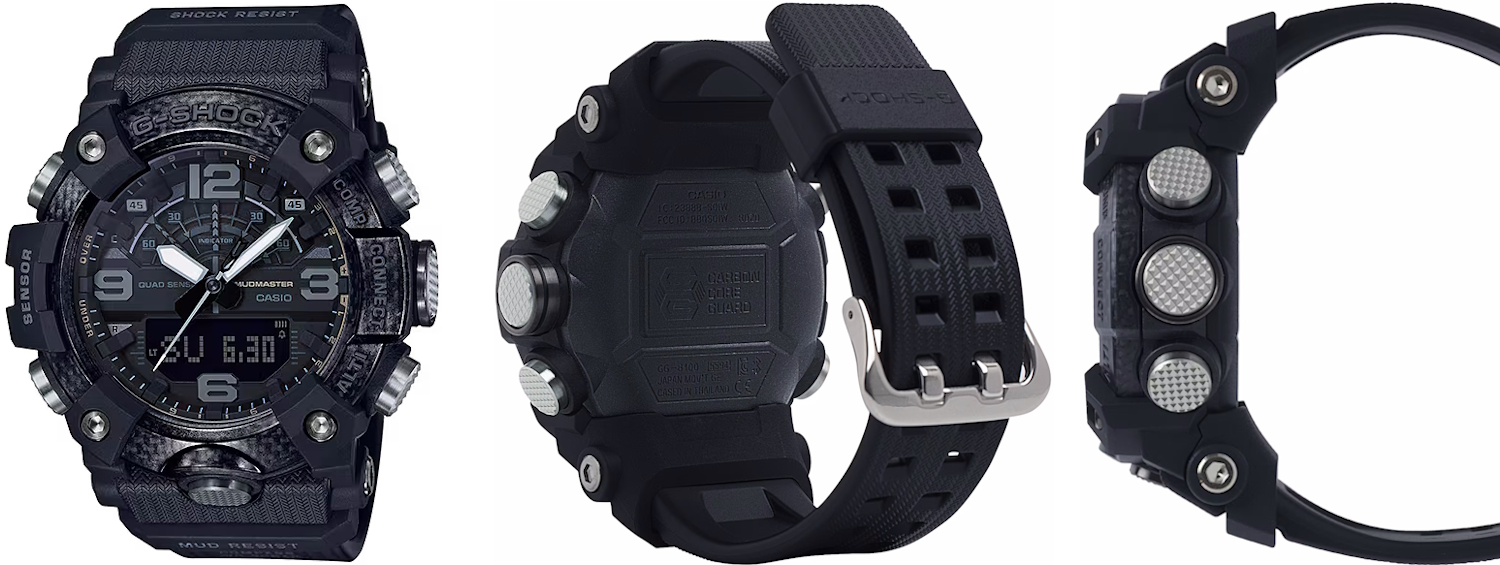

Модель Casio G-SHOCK GG-B100-1B, представлена компанією Casio Computer Co., Ltd. у 2019 році, входить до професійної серії MASTER OF G - MUDMASTER.
Ця лінійка була створена для експлуатації в умовах, де звичайні наручні годинники швидко виходять з ладу через вплив пилу, бруду, піску, вологи, ударних навантажень та значних перепадів температур.
Попри назву Mudmaster, яка буквально асоціюється із брудом або болотом, концепція серії значно ширша. Вона охоплює будь-які середовища з великою кількістю дрібнодисперсних частинок - від будівельних майданчиків і кар'єрів до пустель, гірських маршрутів та позашляхових експедицій. Саме тому під час проєктування моделі інженери Casio приділили особливу увагу захисту електронного модуля від проникнення пилу та абразивних частинок.
Однією з ключових конструктивних особливостей моделі стала фірмова технологія Carbon Core Guard.
На відміну від попередніх поколінь G-SHOCK, внутрішній корпус, який виконує роль силового каркаса та захищає електронний модуль, виготовлено не з традиційного полімеру, а зі спеціальної полімерної смоли, армованої вуглецевими волокнами.
Таке інженерське рішення дозволило одночасно досягти кількох важливих переваг:
Саме внутрішній карбоновий каркас фактично виконує роль захисної оболонки для електронного модуля 5594, який є найбільш чутливою частиною всієї конструкції.
Ще однією характерною особливістю моделі є конструкція Mud Resistant, що стала основою всієї серії MUDMASTER.
Її головне призначення - мінімізувати можливість проникнення пилу, бруду, піску та інших дрібнодисперсних частинок усередину корпусу.
Для досягнення цього інженери Casio застосували комплекс конструктивних рішень:
Завдяки такій конструкції годинник зберігає працездатність навіть після тривалої експлуатації в умовах, де велика кількість пилу або піску є звичайним явищем.

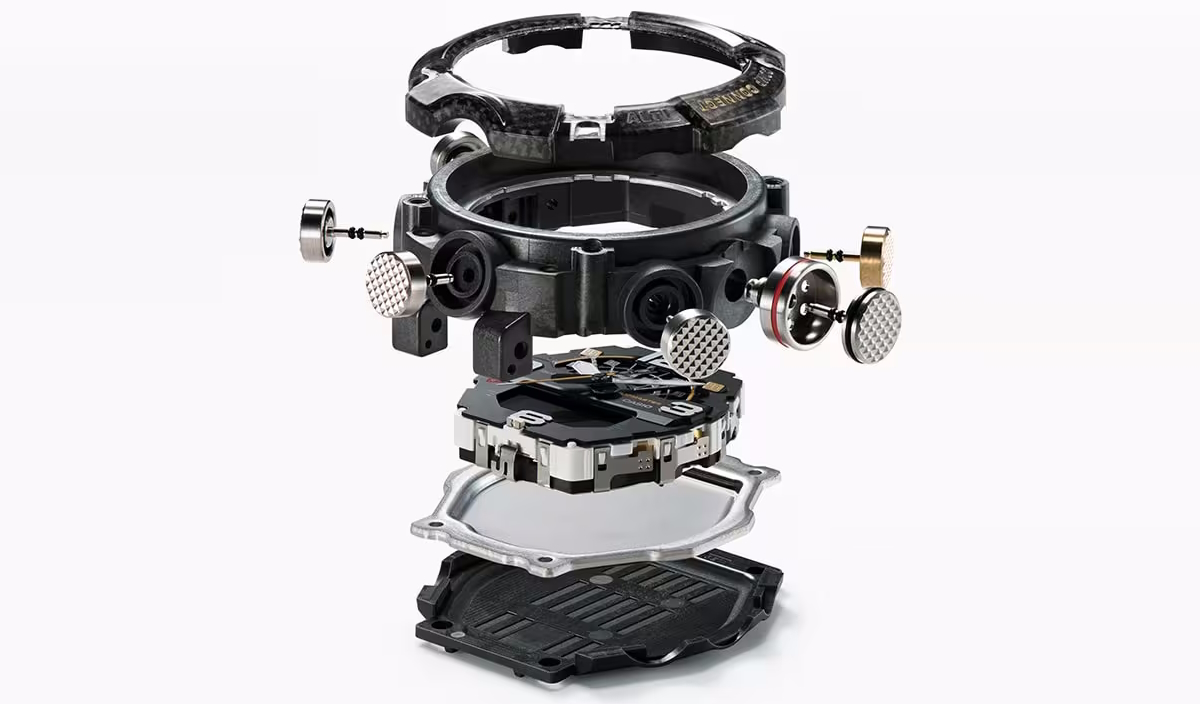

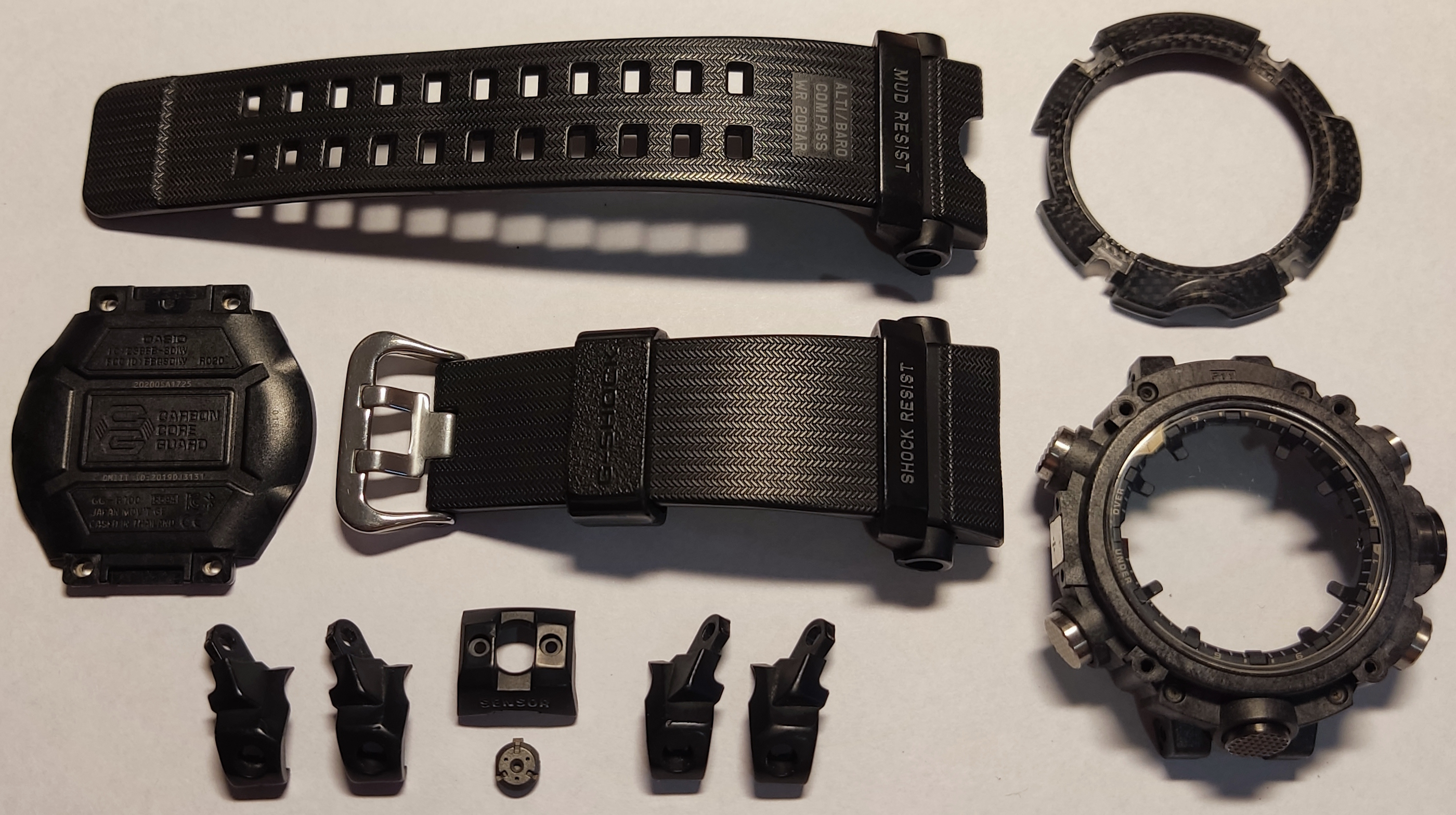

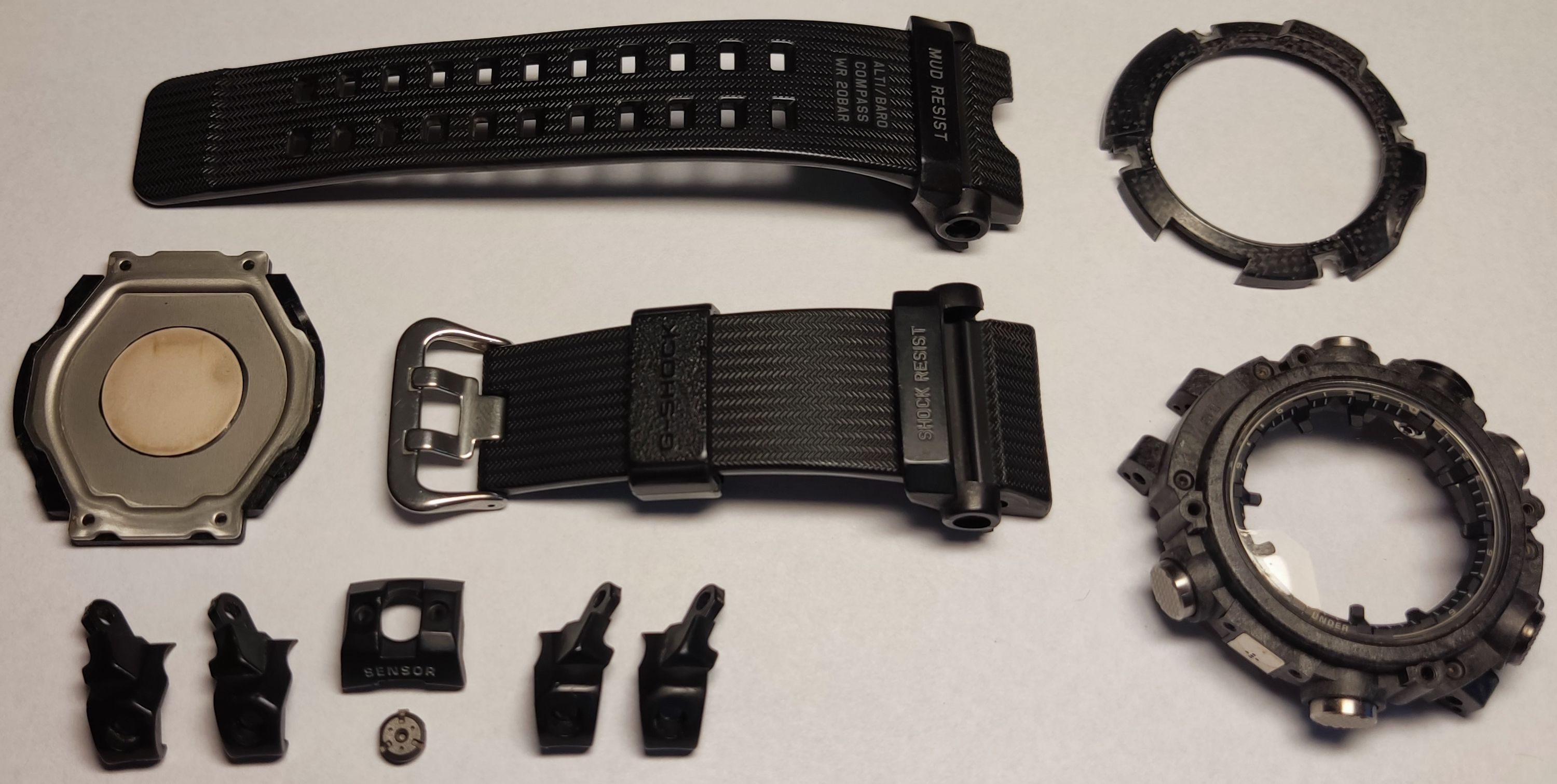

Однією з характерних особливостей Casio G-SHOCK GG-B100 є складна багаторівнева конструкція корпусу, розроблена відповідно до концепції Carbon Core Guard. На відміну від традиційної схеми, де корпус виконує переважно захисну функцію, у моделі GG-B100 кожен конструктивний елемент бере участь у забезпеченні ударостійкості, герметичності та захисту електронного модуля.
Основу конструкції становить внутрішній корпус із полімерної смоли, армованої вуглецевим волокном. Саме він виконує роль силового каркаса, який сприймає основні механічні навантаження та захищає електронний модуль від деформацій під час ударів.

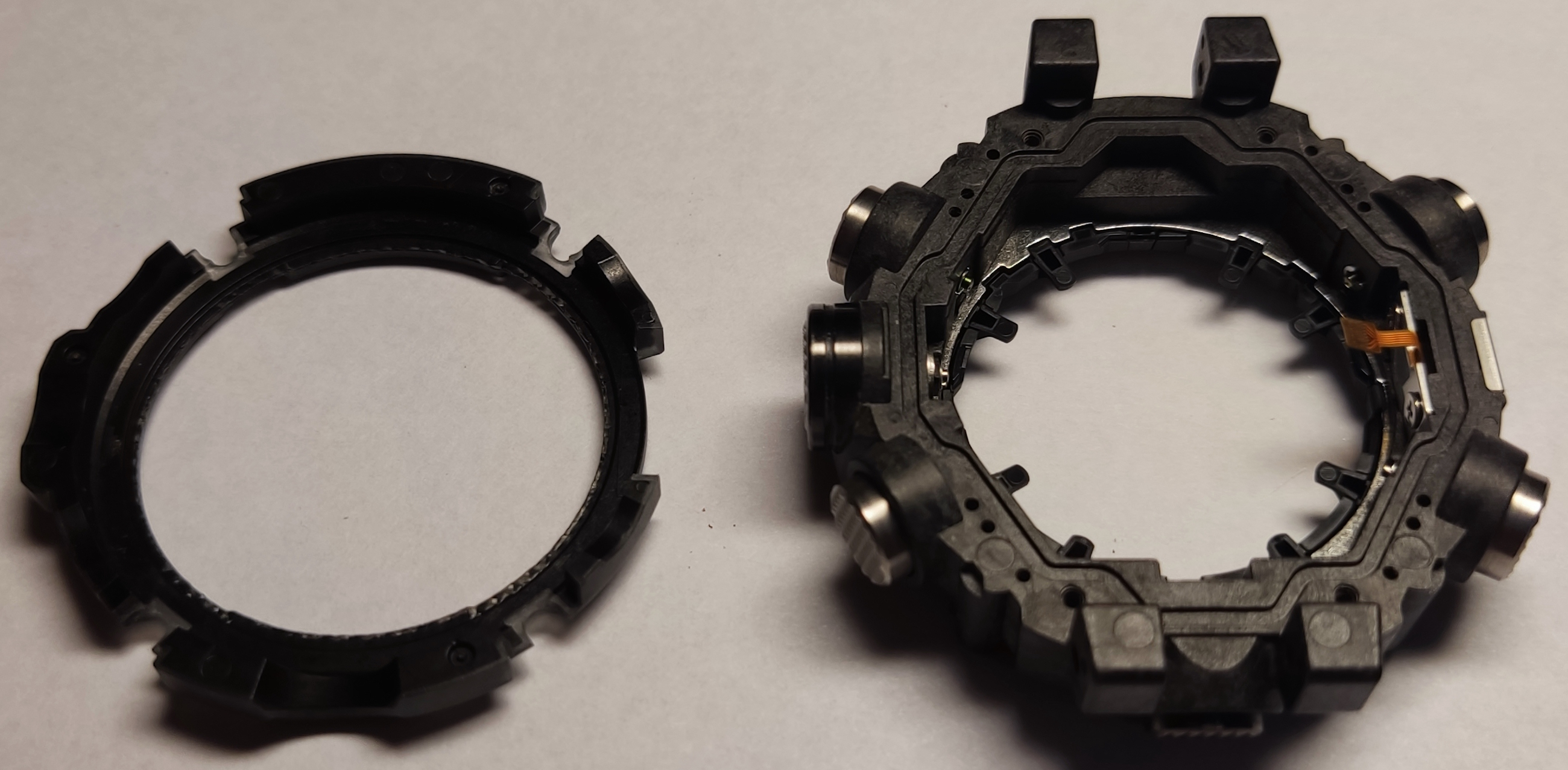

Зовнішній безель також має багатошарову конструкцію. Він складається з декількох полімерних елементів із вбудованими карбоновими вставками, що дозволяє рівномірніше розподіляти енергію удару та підвищує загальну жорсткість конструкції без істотного збільшення маси годинника.
Задня частина корпусу виконана за комбінованою схемою. Металева задня кришка взаємодіє з ударостійкою полімерною основою, армованою скловолокном, утворюючи додатковий силовий контур навколо електронного модуля. Таке рішення забезпечує високу механічну міцність конструкції та сприяє збереженню герметичності корпусу навіть за умов значних ударних навантажень.

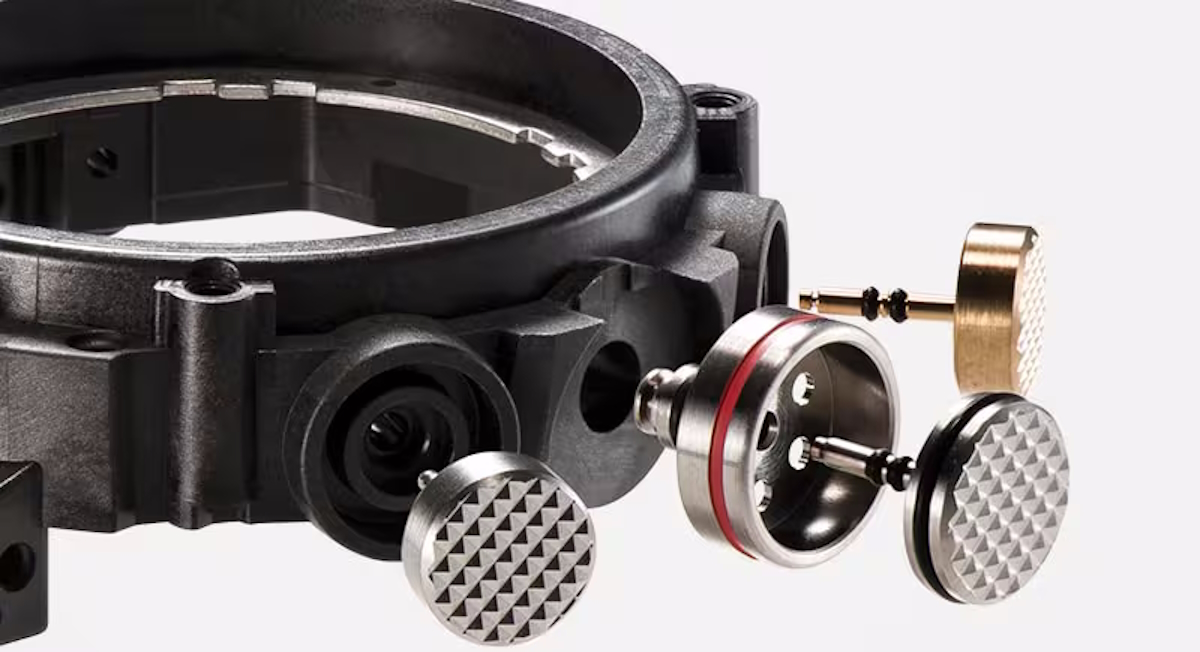

Окрему увагу інженери Casio приділили конструкції органів керування. Кнопки керування мають багатокомпонентну будову із системою ущільнювачів та захисних елементів, що мінімізують ризик проникнення пилу, бруду та дрібних абразивних частинок усередину корпусу. Саме ця конструктивна особливість є однією з основних складових технології Mud Resistant, яка забезпечує надійне функціонування годинника в умовах підвищеної запиленості та забруднення.
У сукупності всі зазначені конструктивні рішення формують багаторівневу систему захисту, де кожен елемент корпусу виконує не лише механічну, а й функціональну роль. Саме завдяки такій архітектурі моделі серії MUDMASTER демонструють високу стійкість до ударів, пилу, бруду та інших несприятливих факторів експлуатації.
Окремої уваги заслуговує електронна частина моделі.

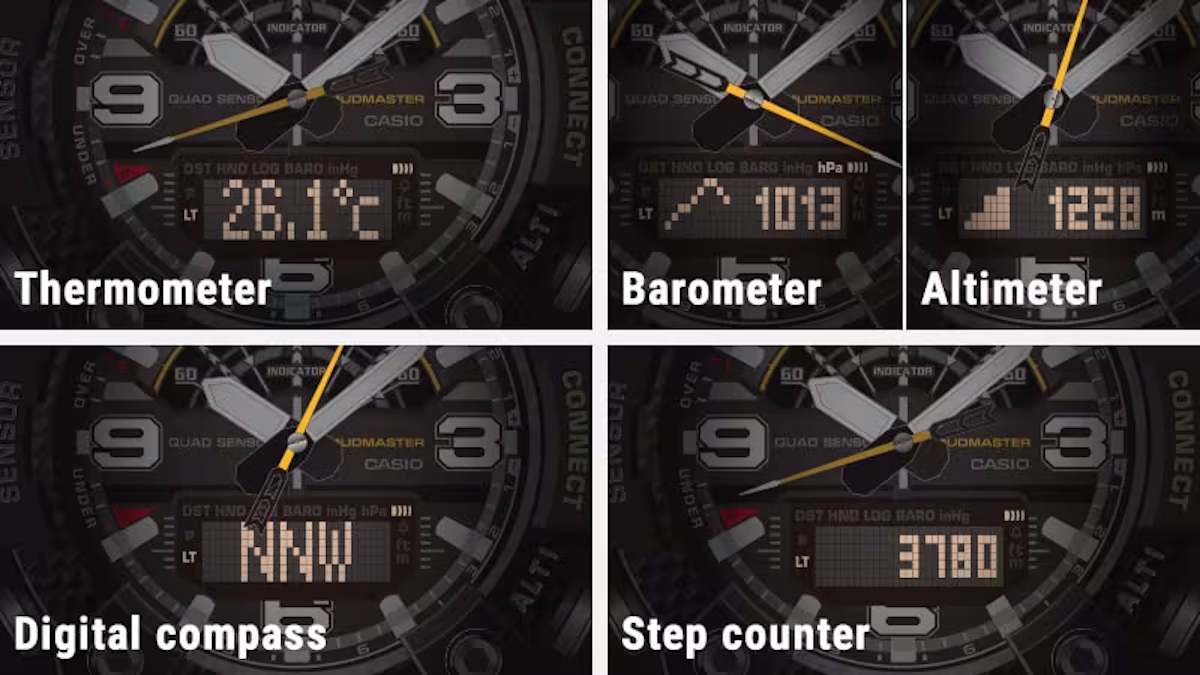

Годинник оснащено системою Quad Sensor, яка об'єднує чотири незалежні вимірювальні функції:
Крім цього, модуль оснащений тривісним акселерометром, який використовується для роботи крокоміра та визначення фізичної активності користувача.
Усі вимірювання виконуються безпосередньо електронним модулем, а результати можуть використовуватися як автономно, так і спільно із мобільним застосунком CASIO WATCHES.

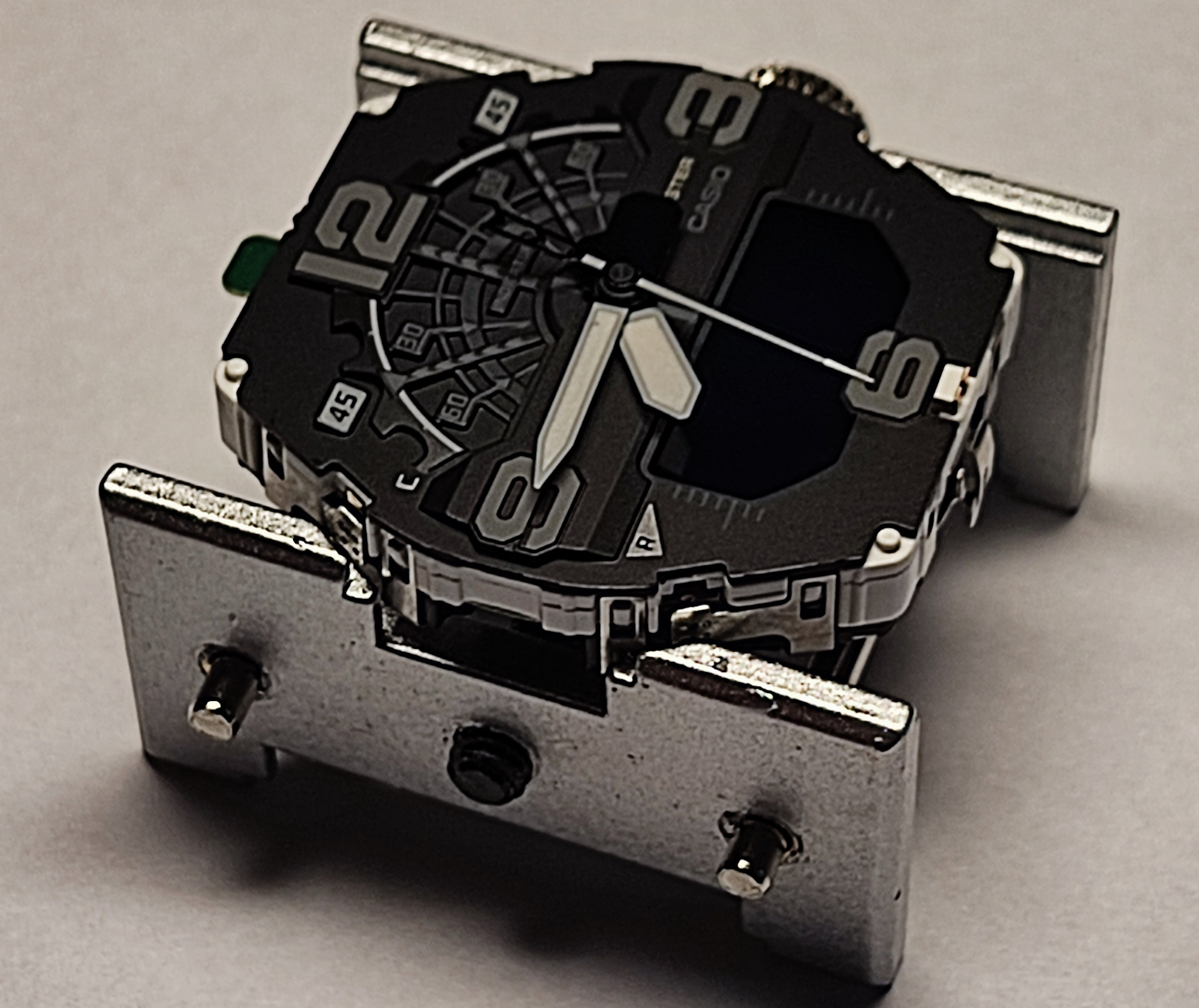

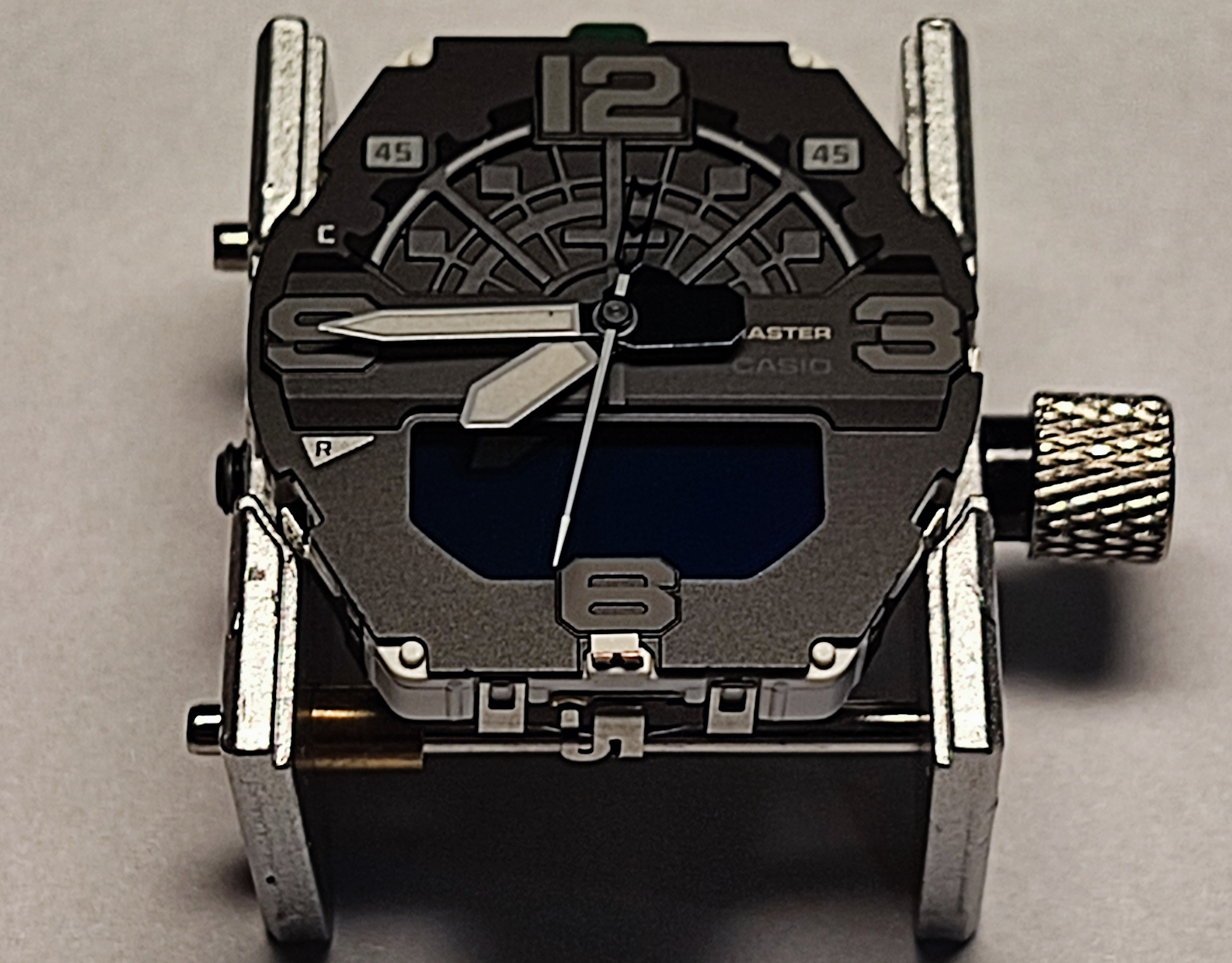

Основою моделі Casio G-SHOCK GG-B100-1B є електронний модуль Casio 5594, який поєднує аналогову та цифрову індикацію з великим набором вимірювальних і навігаційних функцій.
На відміну від традиційних кварцових годинників, модуль 5594 виконує не лише функцію відліку часу. Він одночасно керує аналоговими стрілками, цифровими індикаторами, сенсорною системою, алгоритмами енергозбереження, Bluetooth-з'єднанням та великою кількістю програмних функцій.
Фактично це повноцінна мікропроцесорна система, що забезпечує взаємодію всіх електронних компонентів годинника.
До основних можливостей модуля належать:
Уся ця функціональність працює як єдина система. Саме тому навіть незначні відхилення в роботі одного з вузлів можуть впливати на загальну поведінку годинника.
Однією з особливостей моделі GG-B100 є підтримка технології Mobile Link, яка забезпечує двосторонній обмін даними між годинником та смартфоном через Bluetooth.
Після встановлення офіційного застосунку CASIO WATCHES користувач отримує можливість виконувати більшість налаштувань безпосередньо зі смартфона.
Серед основних можливостей застосунку:
Для користувача це насамперед зручність.
Для сервісного інженера - повноцінний інструмент перевірки працездатності програмної частини годинника після виконання технічного обслуговування.
Саме через застосунок можна оперативно перевірити правильність взаємодії електронного модуля, коректність синхронізації часу та роботу більшості функцій без необхідності виконувати тривале ручне налаштування.
До сервісного центру надійшов наручний годинник Casio G-SHOCK GG-B100-1B, оснащений електронним модулем 5594.
Під час приймання виробу власник повідомив про нестабільну роботу годинника та звернувся з проханням виконати заміну елемента живлення.
Зважаючи на складність конструкції моделі та кількість інтегрованих електронних функцій, стандартна заміна батареї не могла розглядатися як єдиний або безумовно правильний варіант усунення несправності.
Саме тому було прийнято рішення провести повний комплекс діагностичних заходів відповідно до внутрішнього алгоритму сервісного обслуговування.
Основною метою діагностики було встановлення реального технічного стану виробу, виключення можливих прихованих несправностей та оцінка працездатності електронної частини без виконання необґрунтованого втручання у конструкцію модуля.
Будь-яке професійне сервісне обслуговування розпочинається не з розбирання виробу, а з ретельної фіксації його початкового стану.
До початку технічних робіт було виконано:
Такий підхід дозволяє не лише сформувати повну історію сервісного випадку, а й забезпечує можливість об'єктивної оцінки стану виробу на кожному етапі обслуговування.
Крім того, фіксація початкового стану є важливою складовою професійної сервісної культури, оскільки дозволяє уникнути неоднозначного трактування змін, які могли існувати ще до початку виконання робіт.

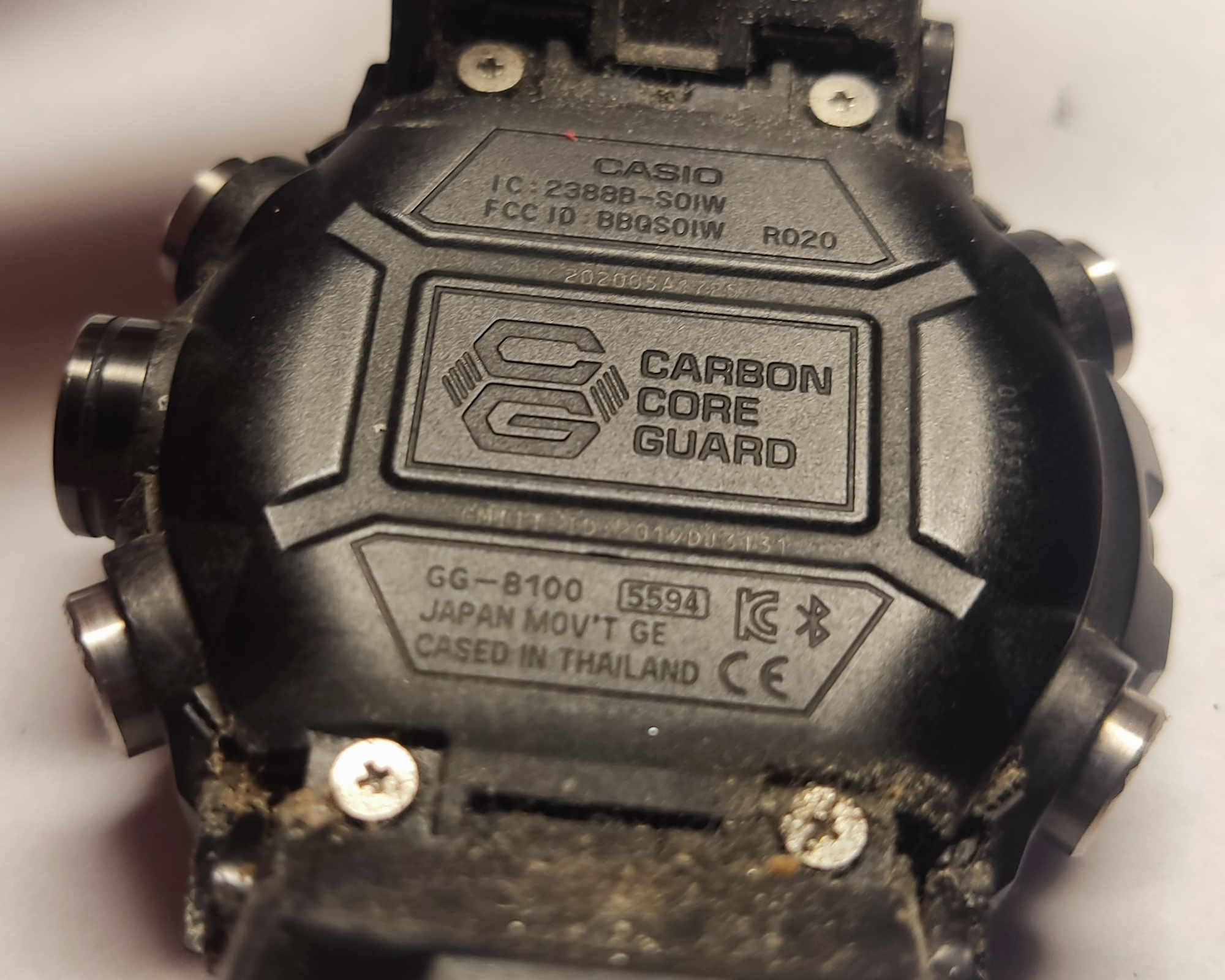

Після завершення приймального контролю було проведено детальний зовнішній огляд годинника.

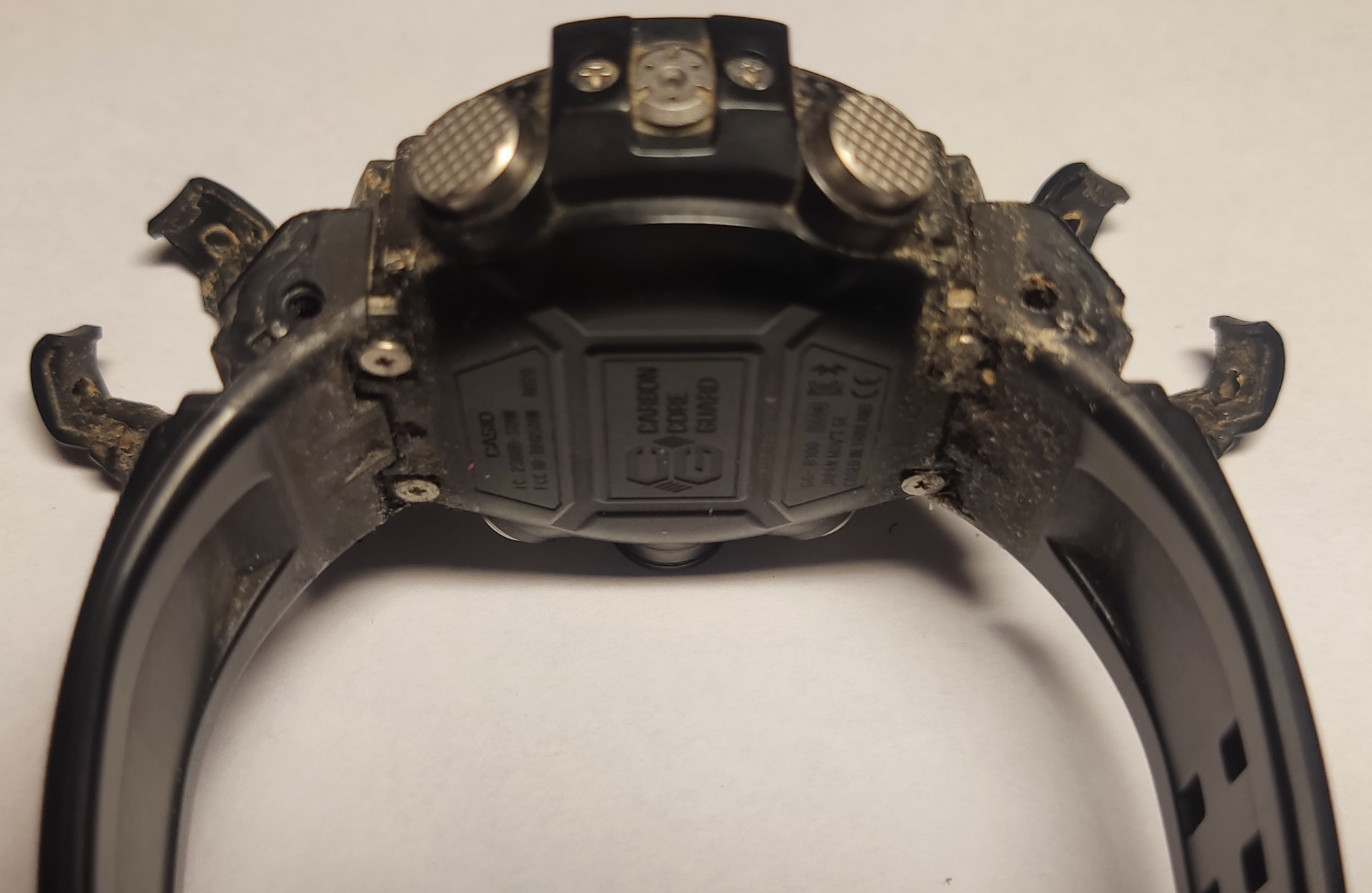

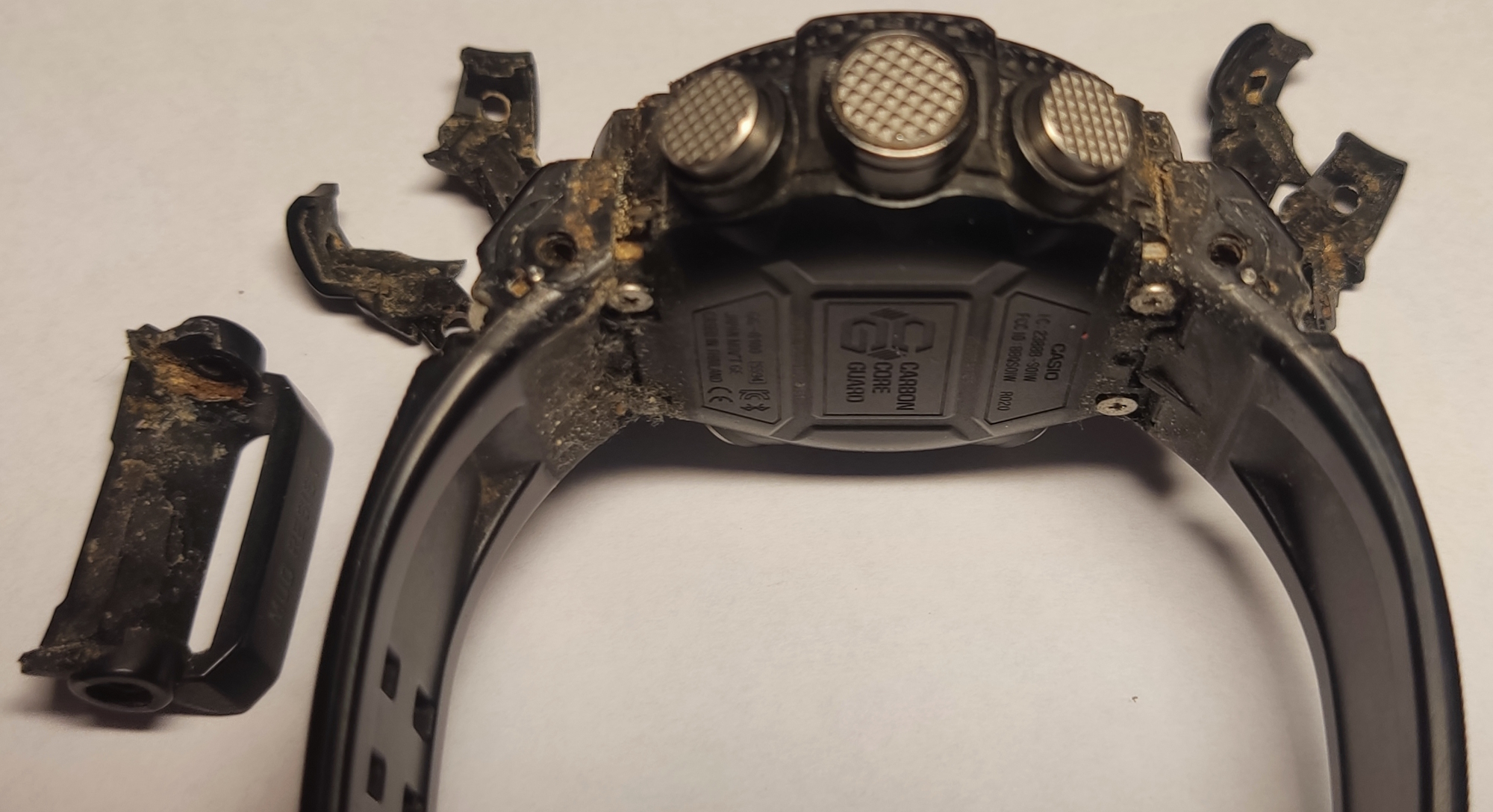

У процесі огляду встановлено наявність природних слідів експлуатації, характерних для виробу, який використовувався за призначенням.
Було зафіксовано:
Разом із цим функціональний стан зовнішніх елементів залишався задовільним.
Під час перевірки встановлено:
За результатами первинного огляду будь-яких ознак, що могли б безпосередньо пояснювати нестабільну роботу годинника, виявлено не було.
Практика сервісного обслуговування показує, що зовнішній вигляд виробу далеко не завжди відображає його реальний технічний стан.
Навіть за наявності помітних слідів експлуатації електронний модуль може залишатися повністю справним. І навпаки - годинник із майже ідеальним зовнішнім виглядом може мати приховані електронні несправності.
Саме тому під час професійної діагностики будь-які висновки робляться виключно після комплексної перевірки, а не лише за результатами візуального огляду.
Практика показує, що діагностика сучасних моделей серії MASTER OF G значно відрізняється від обслуговування класичних кварцових годинників.
Якщо у простих моделях основна увага приділяється перевірці елемента живлення, контактної групи та точності ходу, то у випадку GG-B100 цього недостатньо.
Під час сервісного обслуговування необхідно оцінювати комплекс взаємопов'язаних факторів:
Саме комплексний аналіз дозволяє уникнути необґрунтованої заміни справних компонентів і забезпечує прийняття технічно виваженого рішення.
Одним із базових принципів професійного сервісного обслуговування є мінімально необхідне втручання в конструкцію виробу.
Якщо результати вимірювань, візуального огляду та функціональної перевірки не підтверджують наявності конкретної несправності, інженер не повинен виконувати глибоке розбирання електронного модуля лише з метою пошуку гіпотетичної причини.
Такий підхід дозволяє зберегти заводську цілісність конструкції, мінімізувати ризик випадкового пошкодження компонентів та забезпечити максимальну надійність виробу після завершення сервісного обслуговування.
Саме цей принцип став основою прийняття рішень під час виконання діагностики годинника, що розглядається у цій статті.

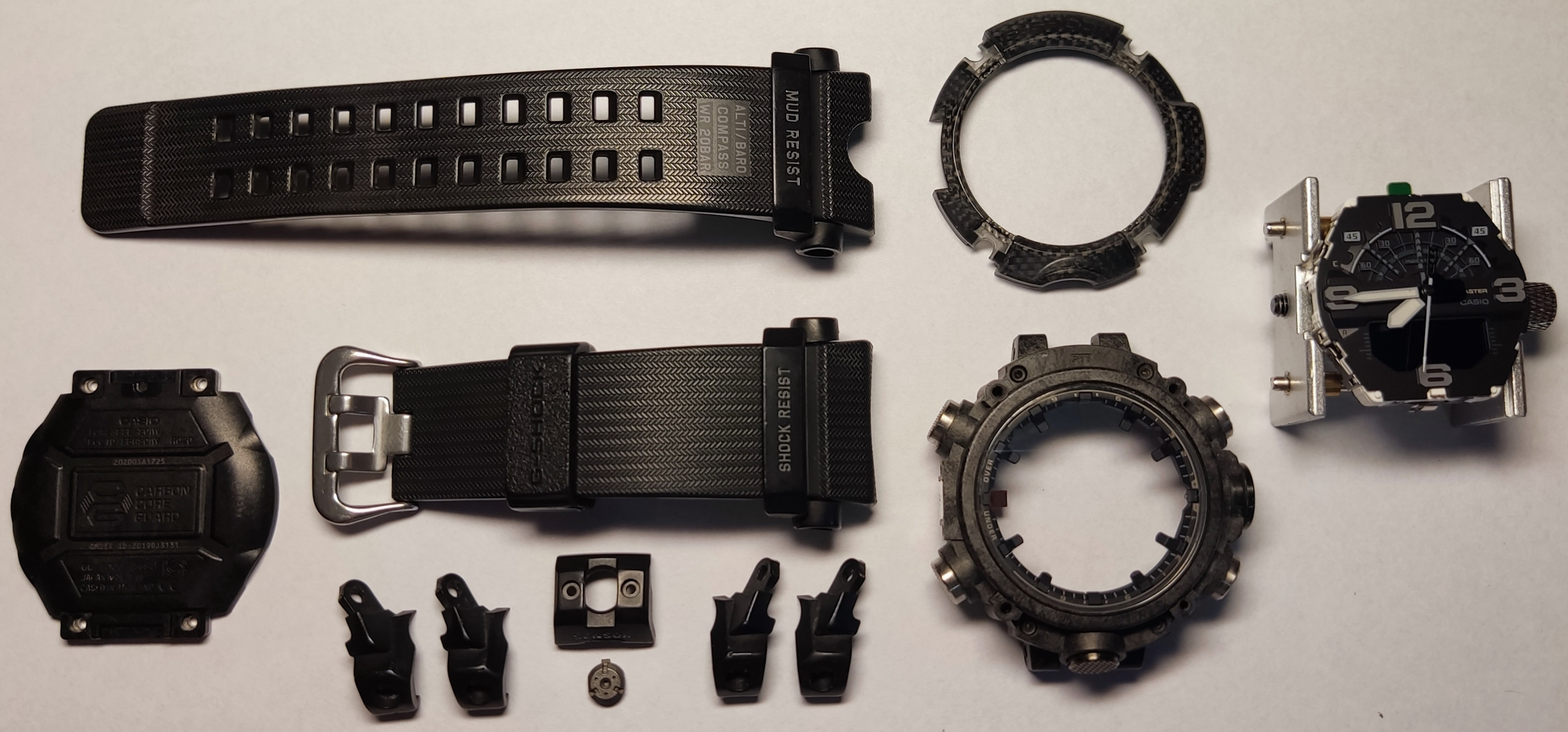

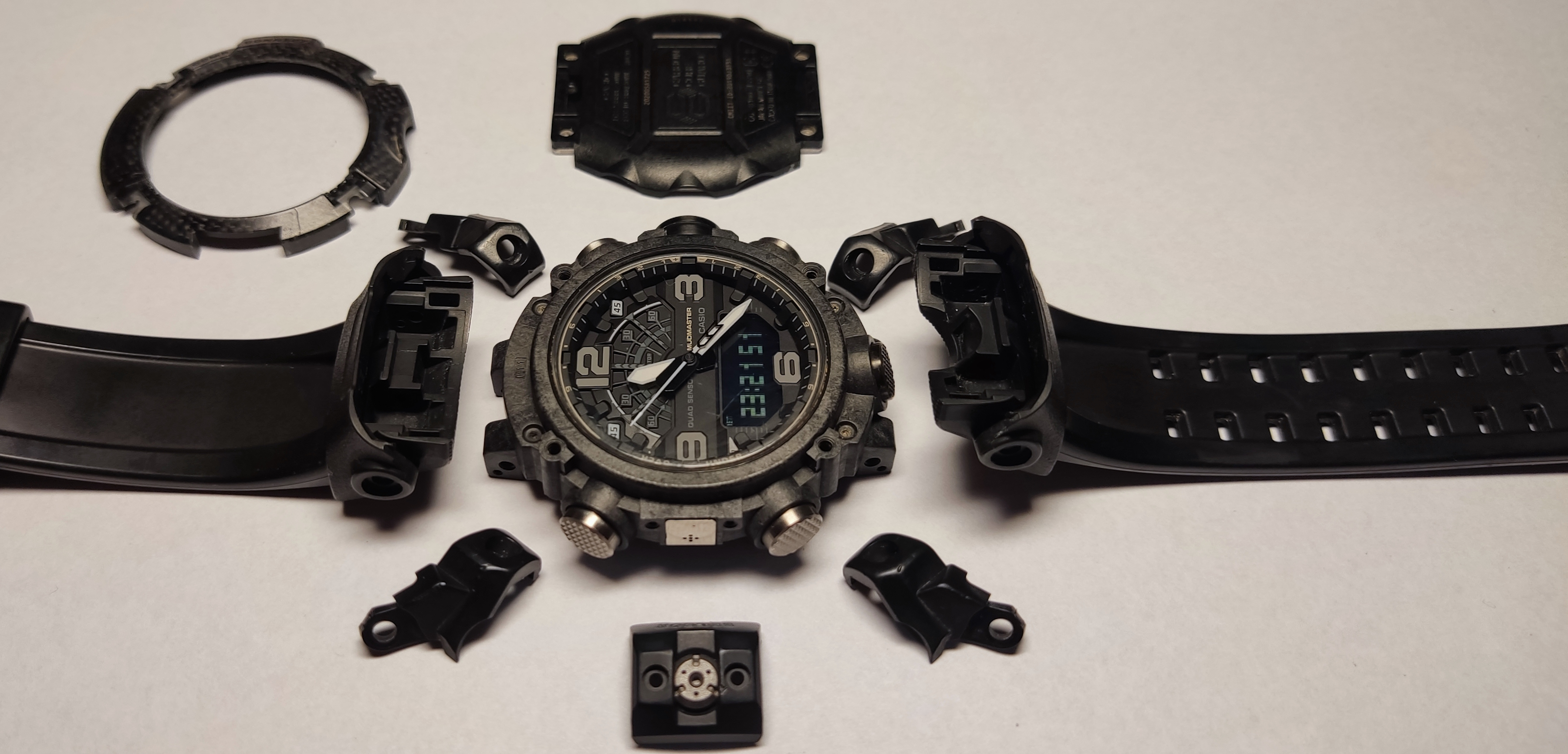

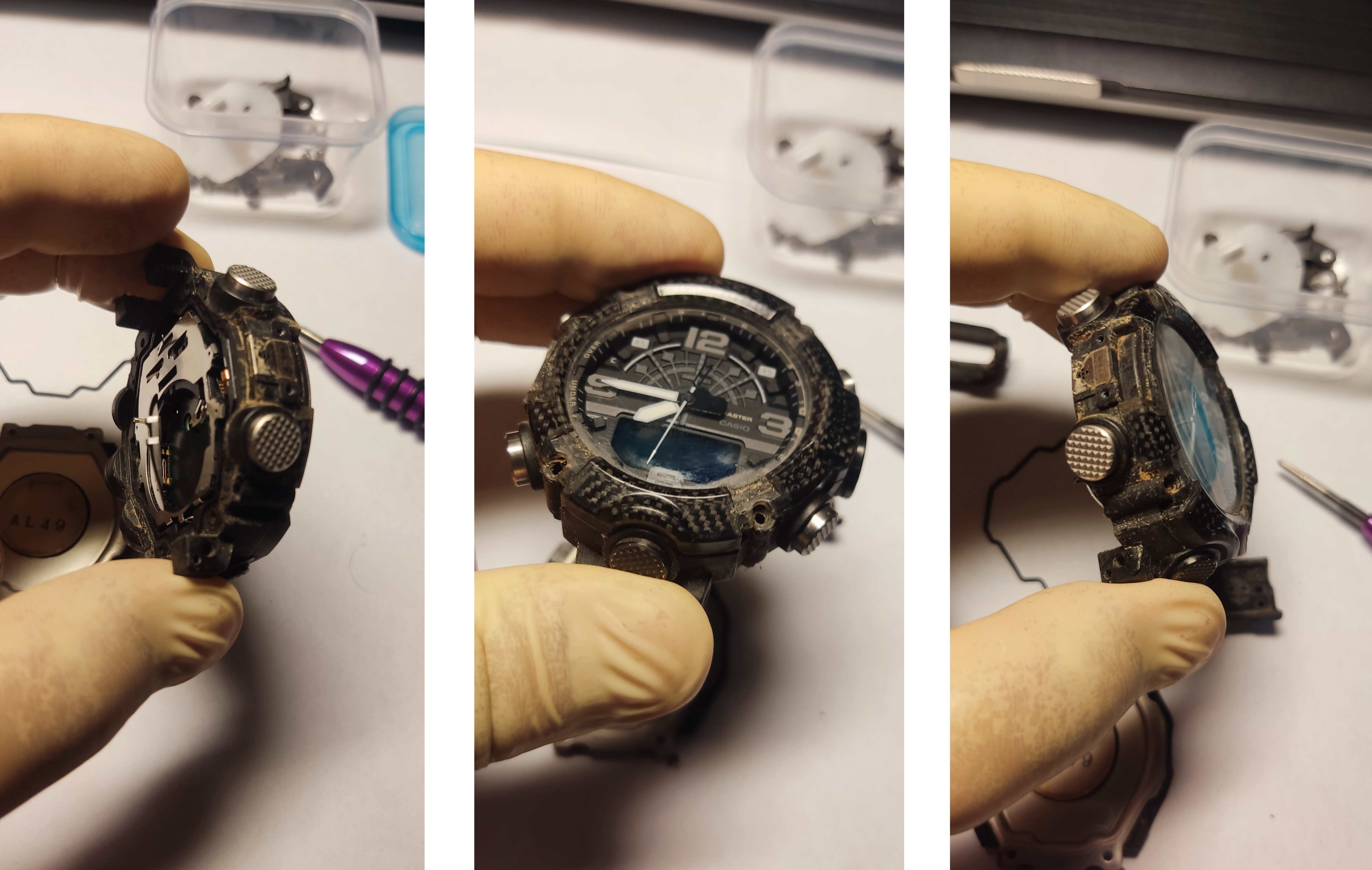

Після завершення зовнішнього огляду було виконано контрольоване відкриття корпусу.
Розбирання проводилося із дотриманням вимог до обслуговування герметичних конструкцій, що дозволило зберегти цілісність ущільнювальних елементів та уникнути додаткового механічного навантаження на деталі корпусу.
Після відкриття було встановлено, що годинник уже проходив сервісне обслуговування.
Водночас результати огляду свідчили про достатньо якісне виконання попередніх робіт.
Не було виявлено:
Навпаки, технічний стан внутрішніх елементів дозволяв зробити висновок, що попереднє обслуговування виконувалося акуратно та без порушення конструктивних особливостей виробу.
Під час огляду також перевірено стан ущільнювальної прокладки.
Матеріал ущільнення залишався еластичним, не мав видимих пошкоджень або критичних ознак старіння, а задня кришка забезпечувала рівномірне прилягання по всьому периметру корпусу.
Єдиним вузлом, який привернув додаткову увагу під час внутрішнього огляду, стало місце з'єднання основного шлейфа із сенсорним блоком. Хоча явних ознак пошкодження або порушення електричного контакту не було виявлено, цей елемент було віднесено до потенційних зон підвищеної уваги на наступних етапах діагностики.
На цьому етапі діагностики жодних підтверджених причин нестабільної роботи годинника встановлено не було.
Механічна частина виробу перебувала у задовільному стані, корпус не мав ознак втрати герметичності, а результати внутрішнього огляду не виявили характерних слідів впливу вологи, пилу або механічного пошкодження електронного модуля.
Таким чином, подальша діагностика мала бути зосереджена на електричних параметрах системи живлення та роботі електронного модуля.
Після завершення візуального огляду та оцінки механічного стану виробу наступним етапом стала перевірка системи живлення.
З огляду на звернення власника, першочерговою гіпотезою була можлива втрата працездатності елемента живлення. Однак будь-які висновки могли бути зроблені лише після проведення відповідних вимірювань.
За результатами контролю було встановлено, що напруга встановленого елемента живлення становила близько 2,80 В. Після певного часу стабілізації показник збільшився до 2,88-2,89 В.
Отримані значення не свідчили про критичний розряд батареї. Навпаки, за таких параметрів електронний модуль повинен був забезпечувати штатну роботу годинника.
Саме на цьому етапі виникла перша технічна невідповідність.
Фактичний стан елемента живлення не пояснював нестабільну роботу виробу, про яку повідомив власник.
Таким чином, початкова гіпотеза щодо простої заміни батареї як єдиної причини несправності не отримала підтвердження.
У сервісній практиці значення напруги елемента живлення не може розглядатися як єдиний критерій оцінки його працездатності.
Навіть за достатньої напруги можливі інші фактори, що впливають на стабільність роботи електронного модуля, зокрема особливості навантаження, імпульсне споживання струму, стан контактної групи або програмні особливості функціонування системи.
Саме тому після вимірювання напруги було прийнято рішення продовжити діагностику, а не обмежуватися заміною батареї.

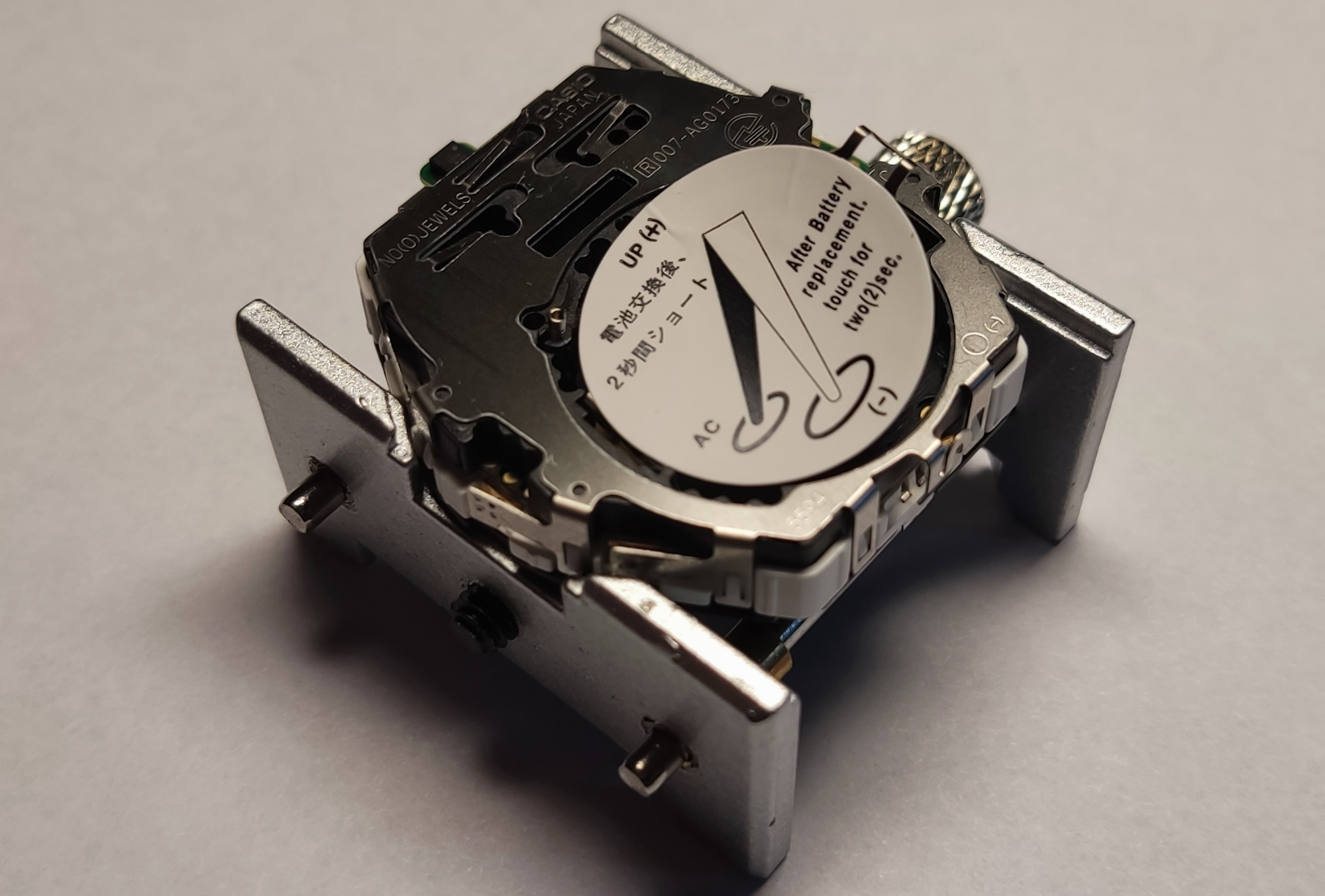

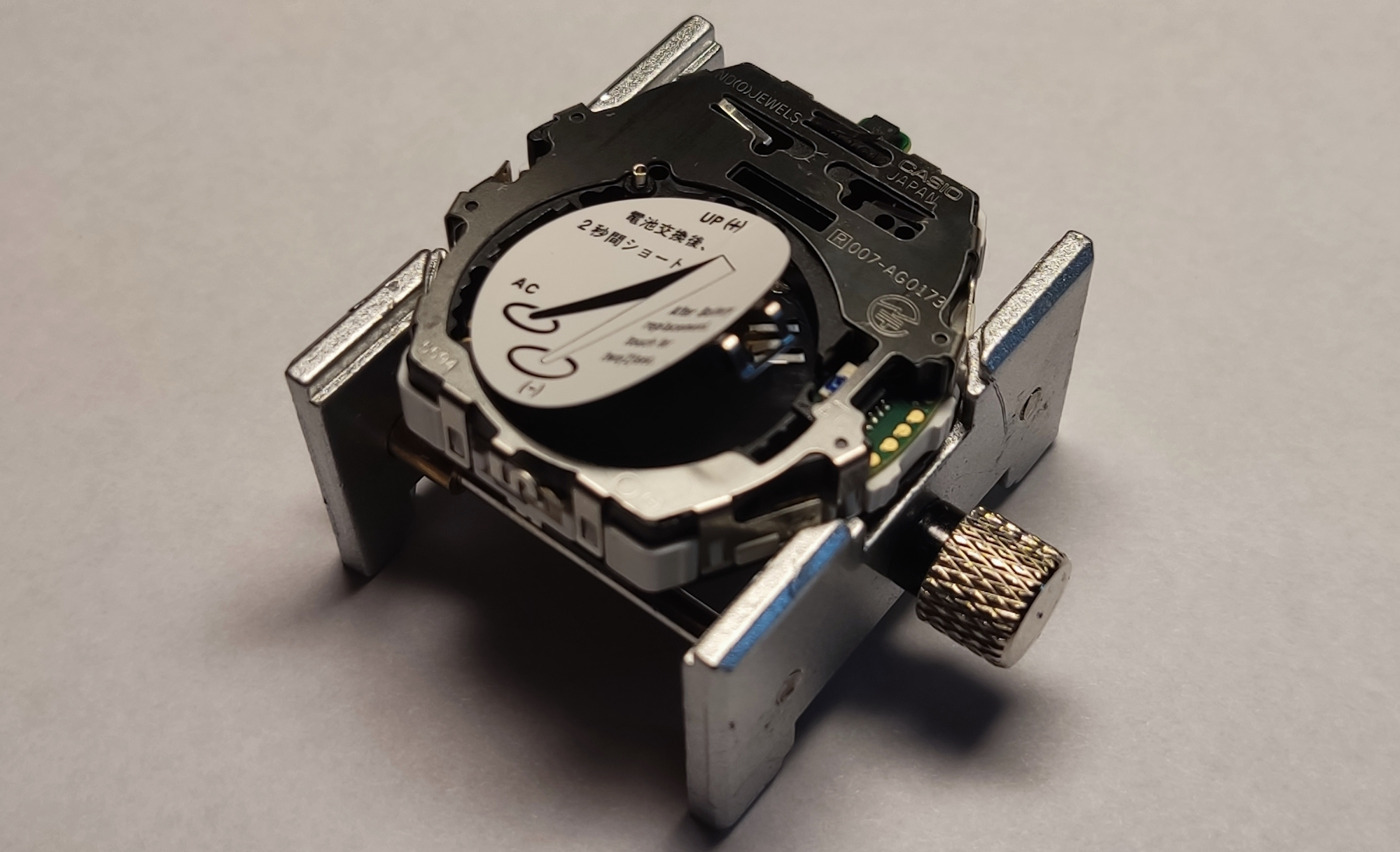

Для подальшого аналізу електронний модуль було демонтовано та підготовлено до проведення додаткових вимірювань.
Основною метою цього етапу стала перевірка електричних параметрів роботи модуля та виключення можливого підвищеного споживання струму, яке могло б свідчити про приховану несправність.
Після виконання необхідних вимірювань було встановлено, що струм споживання відповідає нормативним значенням.
Будь-яких ознак аномального навантаження, короткого замикання або нестабільної роботи електронної схеми зафіксовано не було.
Отриманий результат став одним із ключових моментів усієї діагностики.
Якби модуль демонстрував підвищене споживання струму, це могло б свідчити про внутрішню електронну несправність. Проте вимірювання показали протилежне - електричні параметри перебували в межах норми.
Саме це змусило переглянути початкові припущення та продовжити пошук причин нестабільної роботи.

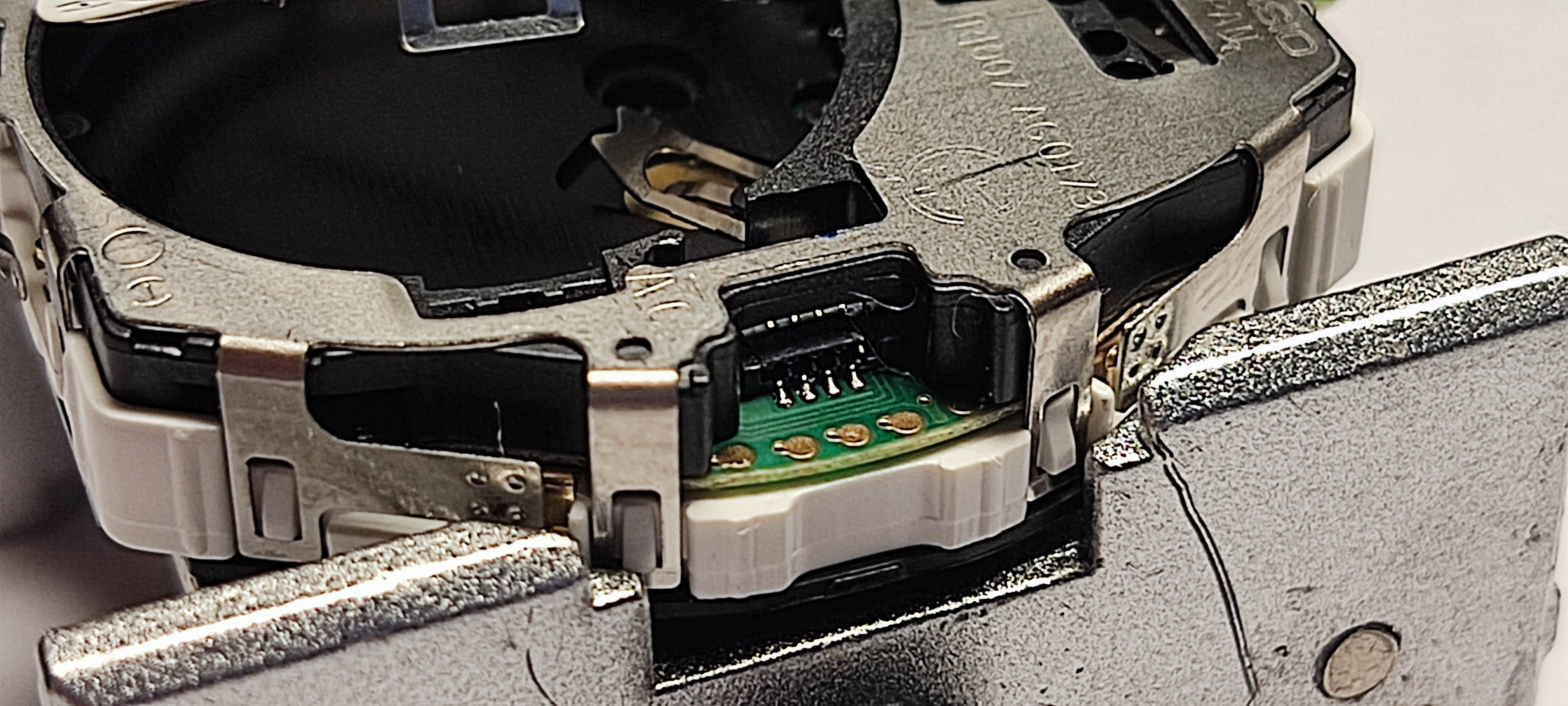

Паралельно з електричними вимірюваннями було виконано детальний огляд електронного модуля.
Особлива увага приділялася можливим наслідкам впливу зовнішнього середовища, які найчастіше стають причиною прихованих несправностей електроніки.
Під час огляду не було виявлено:
Стан модуля відповідав нормальному технічному стану виробу, який перебував в експлуатації.
Жодних об'єктивних підстав для висновку про внутрішню несправність електронної плати отримано не було.
На перший погляд може виникнути логічне запитання: якщо причина нестабільної роботи не була встановлена, чому не виконати повне розбирання електронного модуля?
З інженерської точки зору відповідь є доволі простою.
Будь-яке додаткове втручання має бути технічно обґрунтованим.
У даному випадку результати комплексної діагностики свідчили про інше:
За таких умов глибоке розбирання модуля могло не лише не дати додаткової інформації, а й створити необґрунтований ризик для складної електронної конструкції.
Саме тому було прийнято рішення відмовитися від подальшого втручання та перейти до наступного етапу діагностики.
Одним із найважливіших принципів професійного сервісного обслуговування є вміння не виконувати зайвих робіт.
Іноді найбільш правильним рішенням є не пошук несправності будь-якою ціною, а об'єктивна оцінка отриманих результатів і збереження заводської конструкції виробу.
У цьому випадку саме комплекс проведених вимірювань дозволив відмовитися від необґрунтованого втручання в електронний модуль та перейти до перевірки функціонування годинника після повторного складання.
Після завершення електричної діагностики та оцінки технічного стану електронного модуля було проведено ретельне очищення всіх доступних елементів корпусу, конструктивних вузлів і внутрішніх поверхонь годинника. Після завершення очищення та контрольної перевірки підготовлених компонентів було прийнято рішення перейти до повторного складання виробу.
Оскільки жодних підтверджених ознак несправності електронного модуля не було виявлено, основна увага була зосереджена на правильності встановлення всіх конструктивних елементів та якості електричних з'єднань.
Під час складання особливо ретельно перевірялися:
Окрему увагу було приділено ділянкам, які під час попередніх етапів діагностики були визначені як потенційно критичні, хоча й не мали підтверджених ознак несправності.

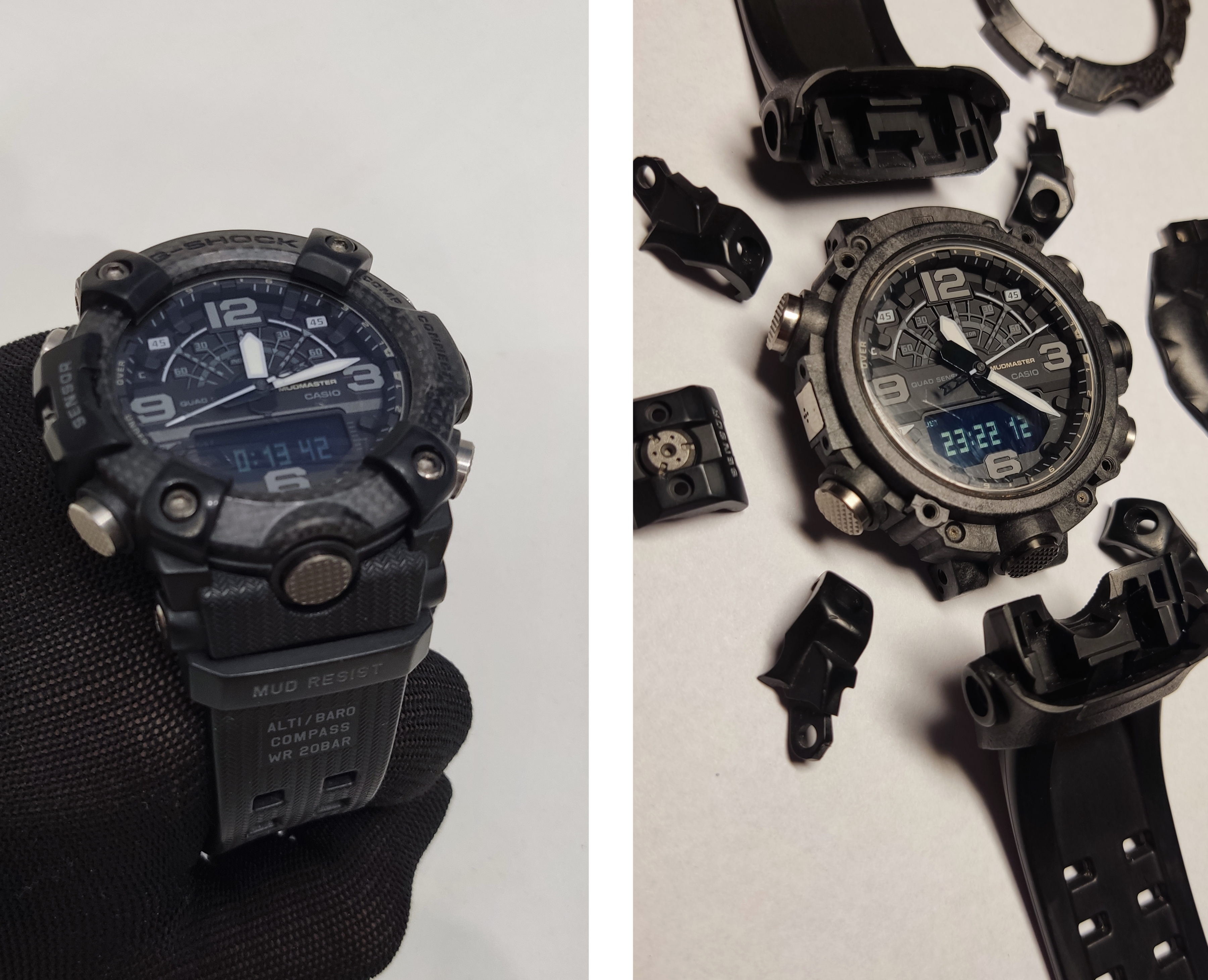

Після завершення складання було виконано контрольне ввімкнення годинника та перевірено базову працездатність основних функцій.
Навіть якісні фотографії не здатні повністю передати враження від готового годинника після складання. Лише тримаючи цю технологічну й надійну модель у руках, можна належно оцінити її міцну конструкцію, продумані деталі та відчуття впевненості. Завдяки своїм характеристикам вона по праву може претендувати на провідні позиції серед годинників, створених для експлуатації в екстремальних умовах і складних локаціях.
Наступним етапом стала перевірка програмної складової годинника.
Для цього було використано офіційний мобільний застосунок CASIO WATCHES, який забезпечує повноцінну взаємодію зі складними моделями серії G-SHOCK.
Під час першої спроби підключення синхронізація відбулася не одразу, однак після повторного встановлення з'єднання годинник успішно встановив Bluetooth-зв'язок зі смартфоном.
Саме після успішної синхронізації вдалося провести повноцінну перевірку програмної частини виробу.
У процесі налаштування було виявлено суттєву розсинхронізацію аналогових стрілок відносно електронної індикації.
Подібна ситуація може призводити до некоректного відображення часу, навіть якщо електронний модуль функціонує штатно.
Для відновлення коректної роботи було виконано:
Після завершення налаштування всі основні функції працювали коректно.
Під час виконання даної роботи ще раз підтвердилася практична цінність застосунку CASIO WATCHES.
Для власника годинника це насамперед зручний інструмент щоденного користування.
Для сервісного інженера - це ефективний засіб комплексної перевірки та налаштування складного електронного модуля.
Без використання застосунку виконання окремих процедур вимагало б значно більше часу та суттєво збільшило б ризик виникнення помилок під час ручного налаштування.
Особливо це стосується моделей, оснащених Bluetooth-синхронізацією та великою кількістю взаємопов'язаних функцій.
Саме тому використання офіційного програмного забезпечення є важливою складовою сучасного сервісного обслуговування годинників Casio.
Складні електронні модулі необхідно оцінювати не лише за окремими виміряними параметрами, а й за результатами їхньої роботи як єдиної системи.
У даному випадку перевірка за допомогою застосунку CASIO WATCHES дозволила не лише відновити правильне налаштування аналогової індикації, але й підтвердити коректну взаємодію електронного модуля з основними програмними функціями.
Саме комплексна перевірка після складання дозволяє отримати більш повне уявлення про фактичний технічний стан виробу, ніж окремі вимірювання напруги чи струму.
Після завершення всіх етапів робіт було проведено підсумкову оцінку технічного стану годинника.
За результатами комплексної діагностики встановлено:
За сукупністю отриманих результатів об'єктивних ознак несправності електронного модуля не встановлено.
Водночас первинна причина нестабільної роботи, з якою годинник був переданий до сервісного центру, не отримала однозначного підтвердження під час лабораторної діагностики.
Саме цей висновок став підставою для переходу до наступного етапу - контрольованої експлуатації виробу в реальних умовах використання.
За результатами проведеної комплексної діагностики електронний модуль, механічні вузли та основні функції годинника продемонстрували працездатність у межах виконаних перевірок.
Разом із тим інженерна практика показує, що не всі особливості роботи складних електронних пристроїв можуть бути виявлені під час короткочасної лабораторної діагностики.
Особливо це стосується моделей, які поєднують аналогову та цифрову індикацію, багатосенсорну систему, Bluetooth-зв'язок, алгоритми енергозбереження та програмну синхронізацію.
Саме тому після завершення сервісного обслуговування було рекомендовано перейти до контрольованої експлуатації годинника в реальних умовах використання.
Власнику рекомендовано:
Такий підхід дозволяє не лише підтвердити стабільність роботи виробу після сервісного обслуговування, але й у разі необхідності отримати додаткову інформацію для подальшого технічного аналізу.
Практика показує, що для окремих категорій електронних пристроїв саме експлуатація є завершальним етапом діагностики.
Лише в умовах реального використання годинник проходить повний цикл роботи всіх функціональних систем, які неможливо повністю відтворити під час короткочасної сервісної перевірки.
Саме тому рекомендація щодо подальшого спостереження не є ознакою невизначеності або незавершеності ремонту.
Навпаки, це свідчить про прагнення сервісного центру отримати максимально об'єктивну оцінку технічного стану виробу без виконання необґрунтованого втручання у його конструкцію.
Кожен сучасний годинник, який надходить до сервісного центру, є окремим інженерним завданням.
Особливо це стосується моделей професійної серії MASTER OF G, де механічна конструкція, електронний модуль, сенсорна система та програмне забезпечення працюють як єдиний комплекс.
У розглянутому випадку початкове звернення власника стосувалося заміни елемента живлення. Проте результати діагностики показали, що причина нестабільної роботи не може бути пояснена лише станом батареї.
Комплекс проведених робіт включав повний цикл технічної оцінки виробу: від приймального контролю та візуального огляду до вимірювання електричних параметрів, аналізу роботи електронного модуля, перевірки контактних з'єднань, програмної синхронізації та функціонального тестування.
За результатами проведеної діагностики не було встановлено об'єктивних ознак, які б свідчили про несправність електронного модуля, порушення герметичності корпусу або наявність наслідків впливу вологи.
Водночас виконані роботи дозволили усунути виявлені відхилення в налаштуваннях, відновити коректну роботу аналогової індикації, перевірити взаємодію годинника із застосунком CASIO WATCHES та підтвердити працездатність основних функцій.
Найважливішим результатом цієї роботи стала не лише перевірка технічного стану годинника, а й підтвердження правильності інженерського підходу до діагностики.
Професійне сервісне обслуговування полягає не у максимальному розбиранні виробу чи безпідставній заміні компонентів. Його основою є послідовний аналіз, перевірка технічних гіпотез, об'єктивна оцінка отриманих результатів і прийняття рішень, які є технічно обґрунтованими та безпечними для конструкції виробу.
Саме такий підхід дозволяє зберігати заводську цілісність складних електронних систем і забезпечувати їхню подальшу надійну експлуатацію.
Підготовка цієї статті мала на меті не лише опис конкретного сервісного випадку, а й продемонструвати принципи сучасної інженерної діагностики складних електронних годинників.
За кожним вимірюванням, перевіркою чи прийнятим рішенням стоїть не окрема дія, а логічна послідовність технічного аналізу. Саме така послідовність дозволяє сервісному інженеру відокремити припущення від підтверджених фактів і приймати рішення, що ґрунтуються на результатах вимірювань, а не на здогадках.
Модель Casio G-SHOCK GG-B100-1B ще раз підтвердила, що сучасний наручний годинник є складним високотехнологічним пристроєм, ефективне обслуговування якого потребує комплексних знань у галузі механіки, електроніки, вимірювальної техніки та програмного забезпечення.
