До сервісу надійшов CASIO G-SHOCK GBA-800 на базі модуля 5554. Годинник раніше розбирали для заміни елемента живлення, після чого він перестав працювати.
На момент приймання цифрова індикація була відсутня, кнопки не викликали реакції, модуль не подавав ознак нормального запуску.
Тому ремонт розпочали не з повторної заміни батареї, а з послідовної перевірки стану корпусу, системи живлення та електронної плати.

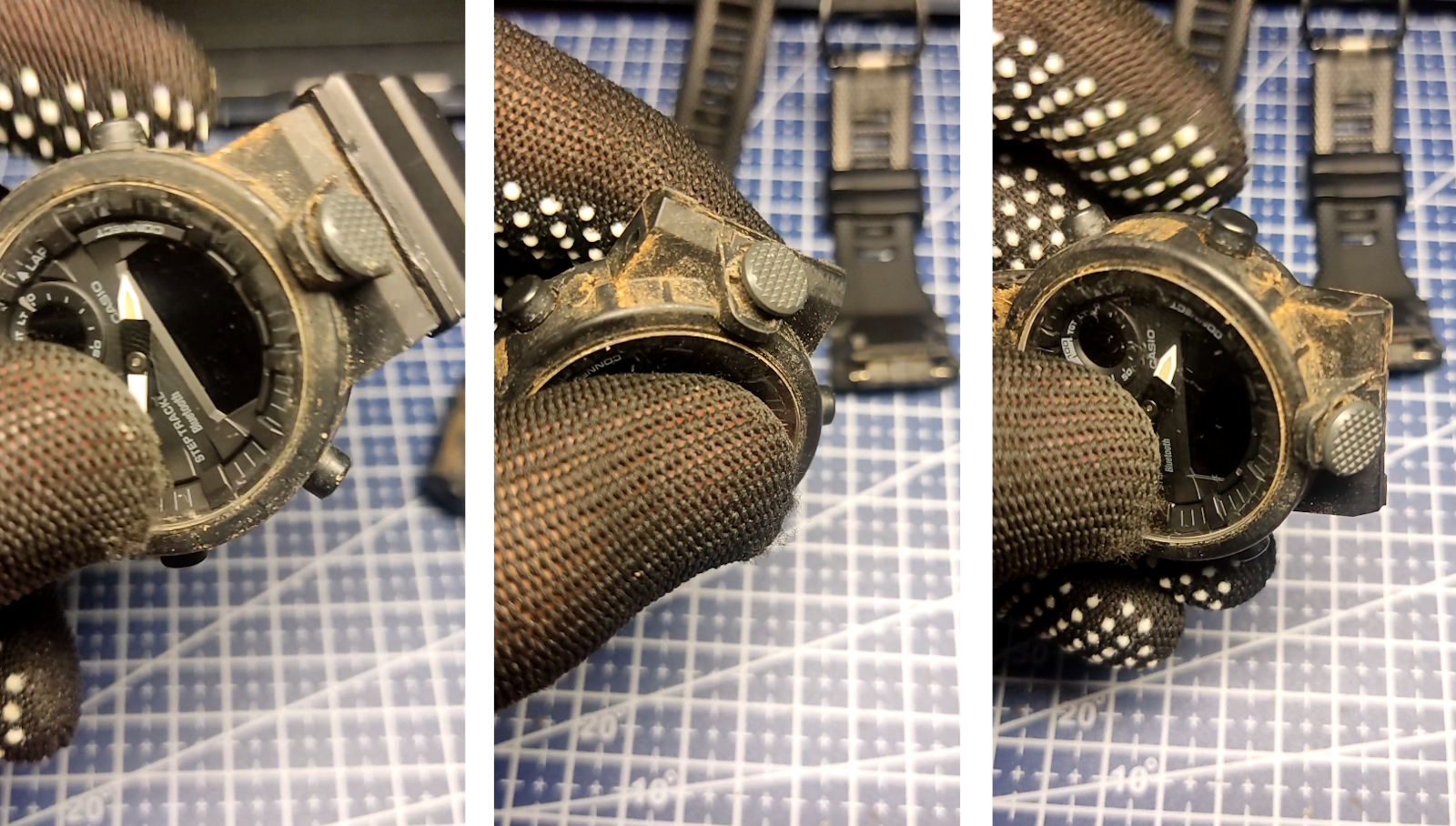

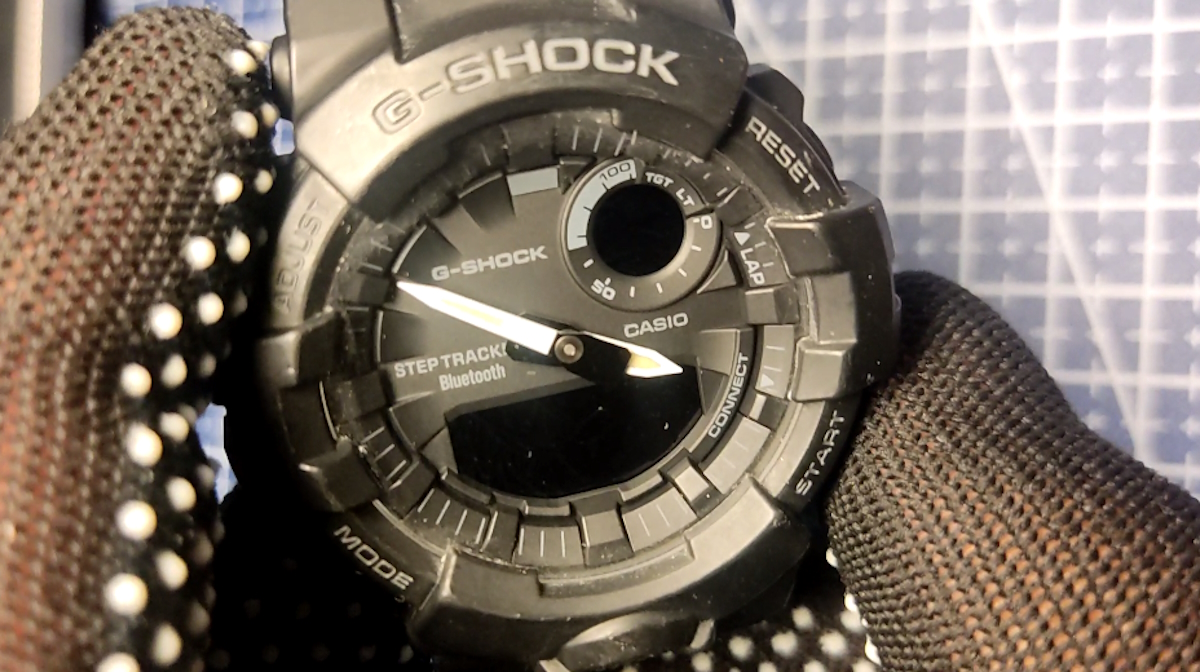

Перед розбиранням було зафіксовано фактичний стан годинника. Корпус, захисний безель і ремінець мали значні експлуатаційні забруднення. Найбільше відкладень накопичилося у стиках корпусних деталей, навколо кнопок та в інших заглиблених ділянках.
На цьому етапі очищення не проводилося. Спочатку необхідно було задокументувати стан виробу до початку сервісних робіт.

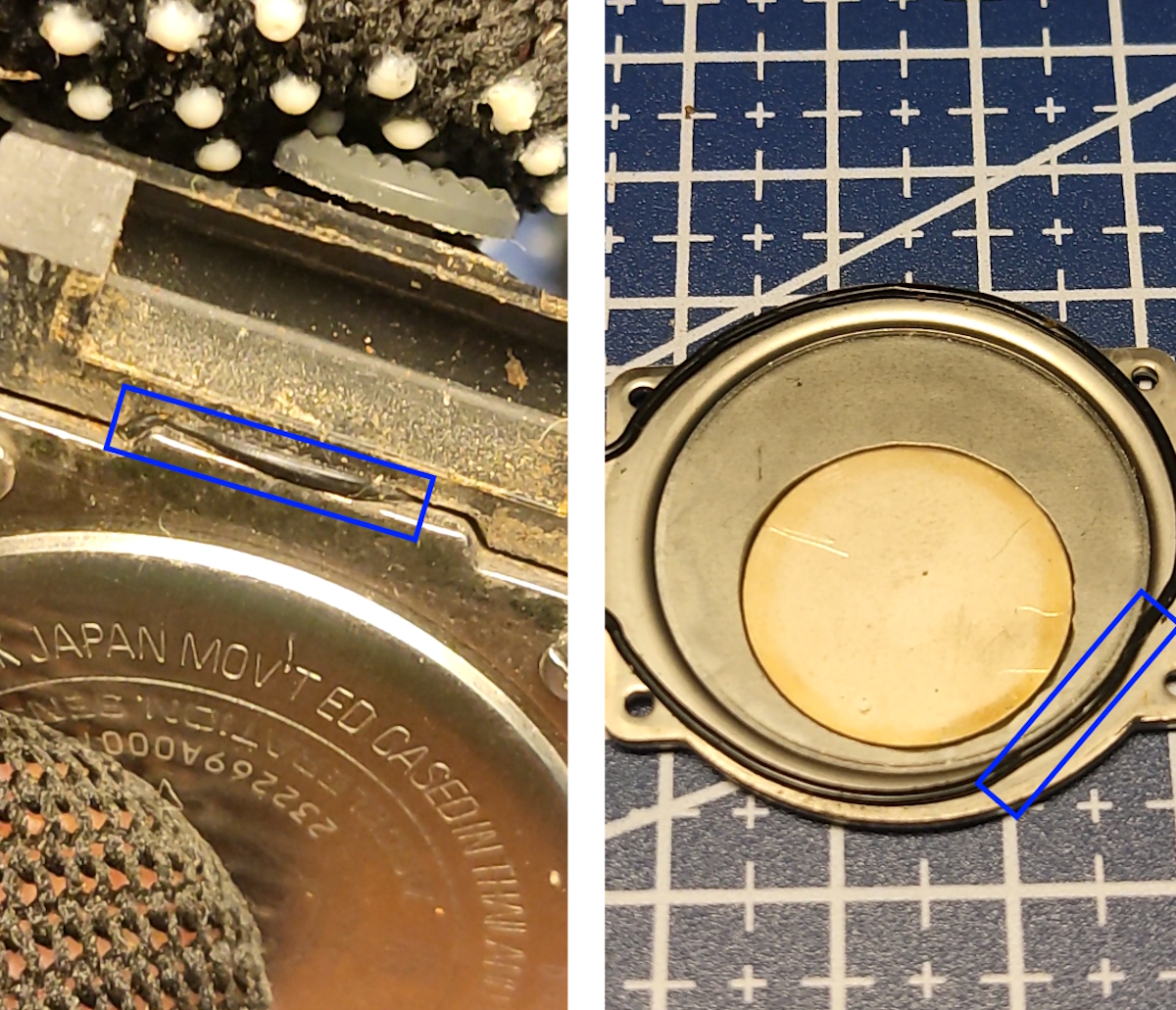

Після зняття задньої кришки було виявлено ще одну проблему. Ущільнювальна прокладка під час попереднього обслуговування була встановлена неправильно та частково заламана.
Для годинникового корпусу положення ущільнювача має принципове значення. Прокладка повинна рівномірно розташовуватися у посадковій зоні без перекручування та затискання краєм кришки. Виявлена деформація створювала ризик порушення герметичності та потрапляння забруднень або вологи всередину корпусу.
Однак стан корпусу не пояснював головної несправності - повної відсутності роботи електронного модуля.
Встановлений у годиннику елемент живлення мав напругу 2,67 В. Для подальшої перевірки модуль тестували окремо з контрольованим зовнішнім живленням.
Навіть при подачі 3,2 В модуль не запускався. LCD-дисплей залишався неактивним, реакції на органи керування не було. Також спостерігалася нештатна поведінка електронної частини за споживанням.
Це дозволило виключити ситуацію, коли причиною відмови є лише розряджена батарея, та перейти до поглибленої діагностики плати.

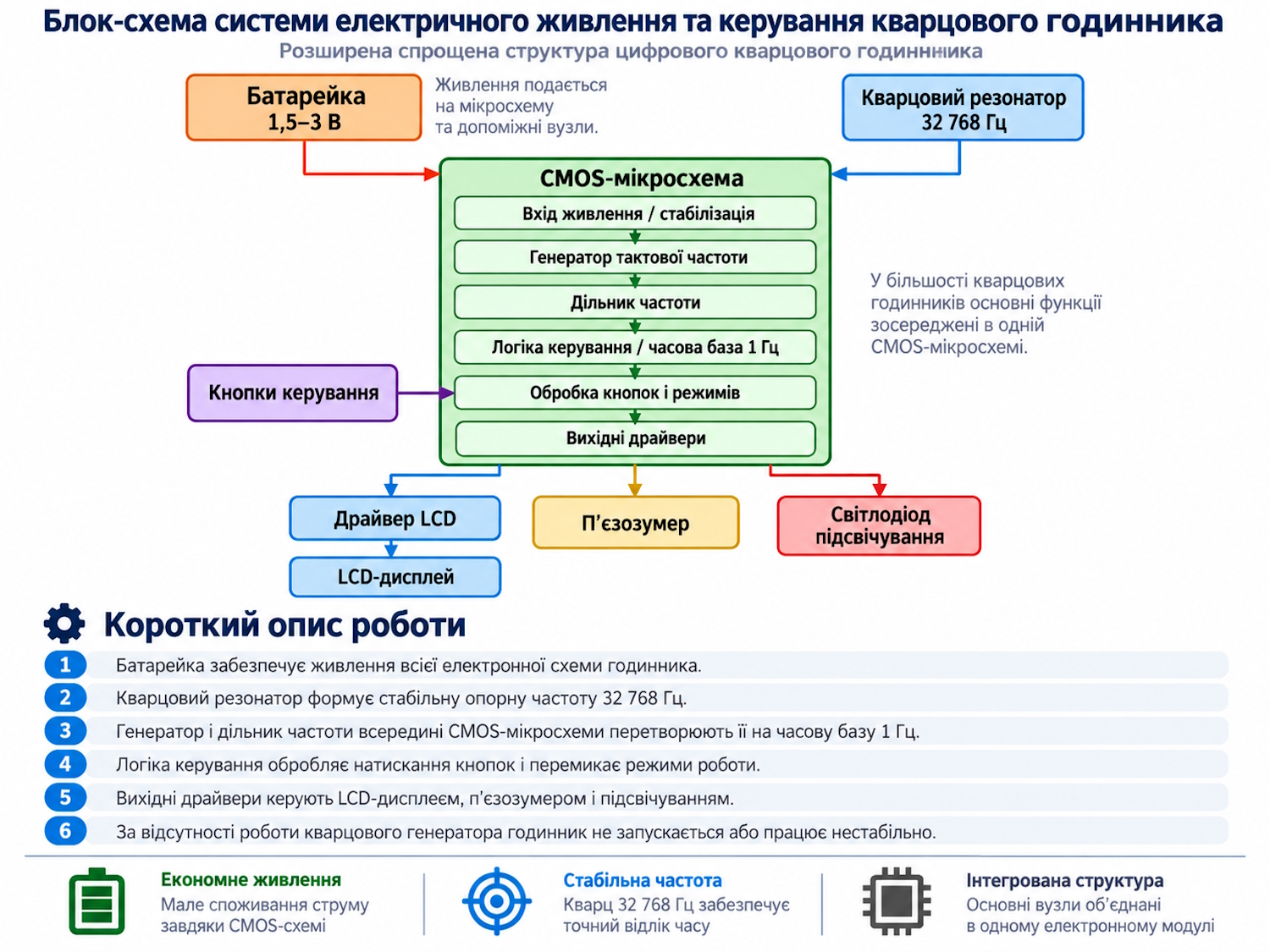

У кварцовому годиннику батарея забезпечує живлення CMOS-мікросхеми та допоміжних електронних вузлів. Для формування стабільної часової бази використовується кварцовий резонатор, типовою робочою частотою для годинникових схем є 32 768 Гц.
Резонатор працює разом із генераторним каскадом мікросхеми та елементами його обв'язки. Отримана частота далі ділиться внутрішньою цифровою схемою та використовується для відліку часу, керування індикацією й виконання інших функцій модуля.
Без стабільної роботи генераторного вузла електронна схема може отримувати живлення, але не переходити до штатного режиму. Тому відсутність індикації не завжди пов'язана з дисплеєм або батареєю.

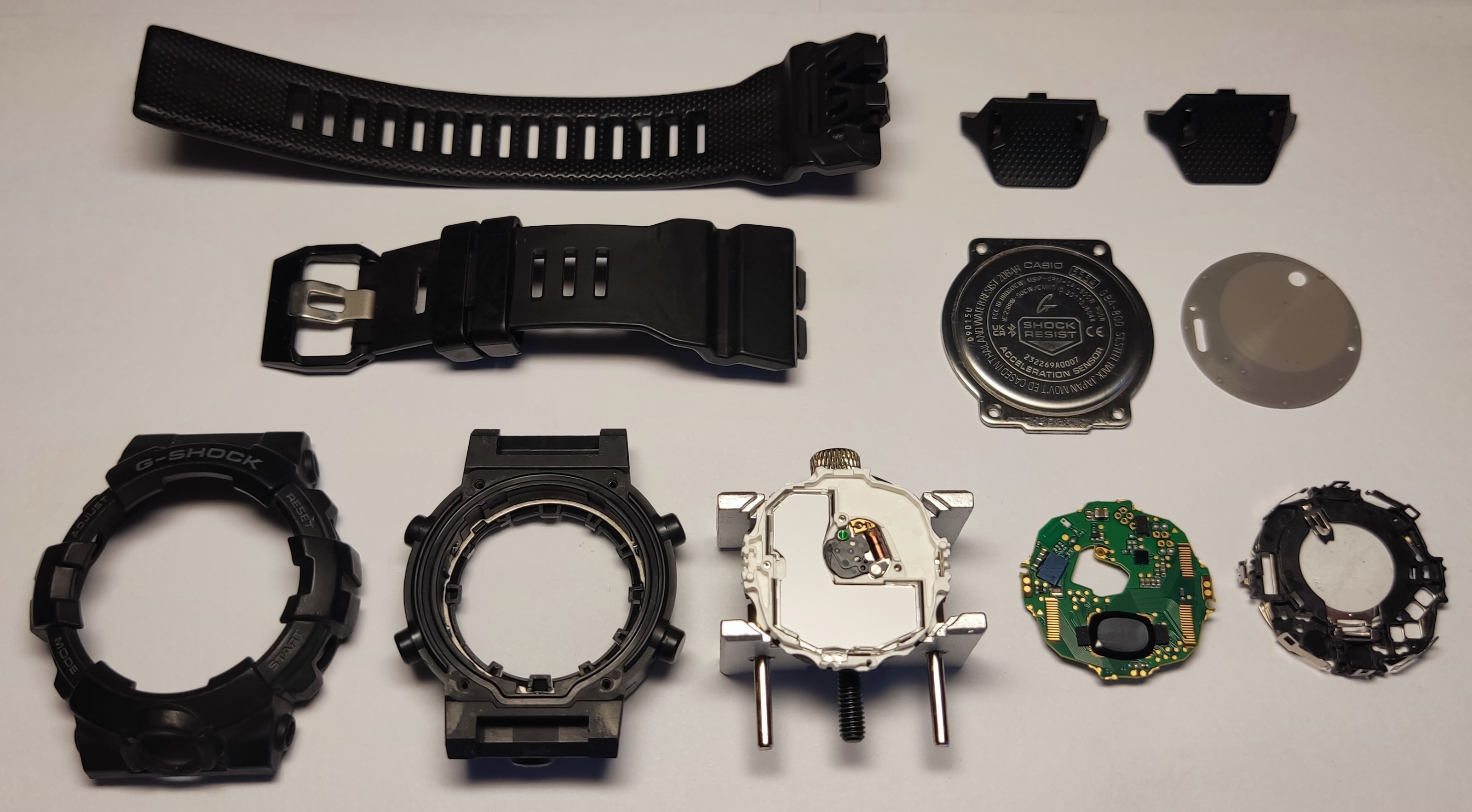

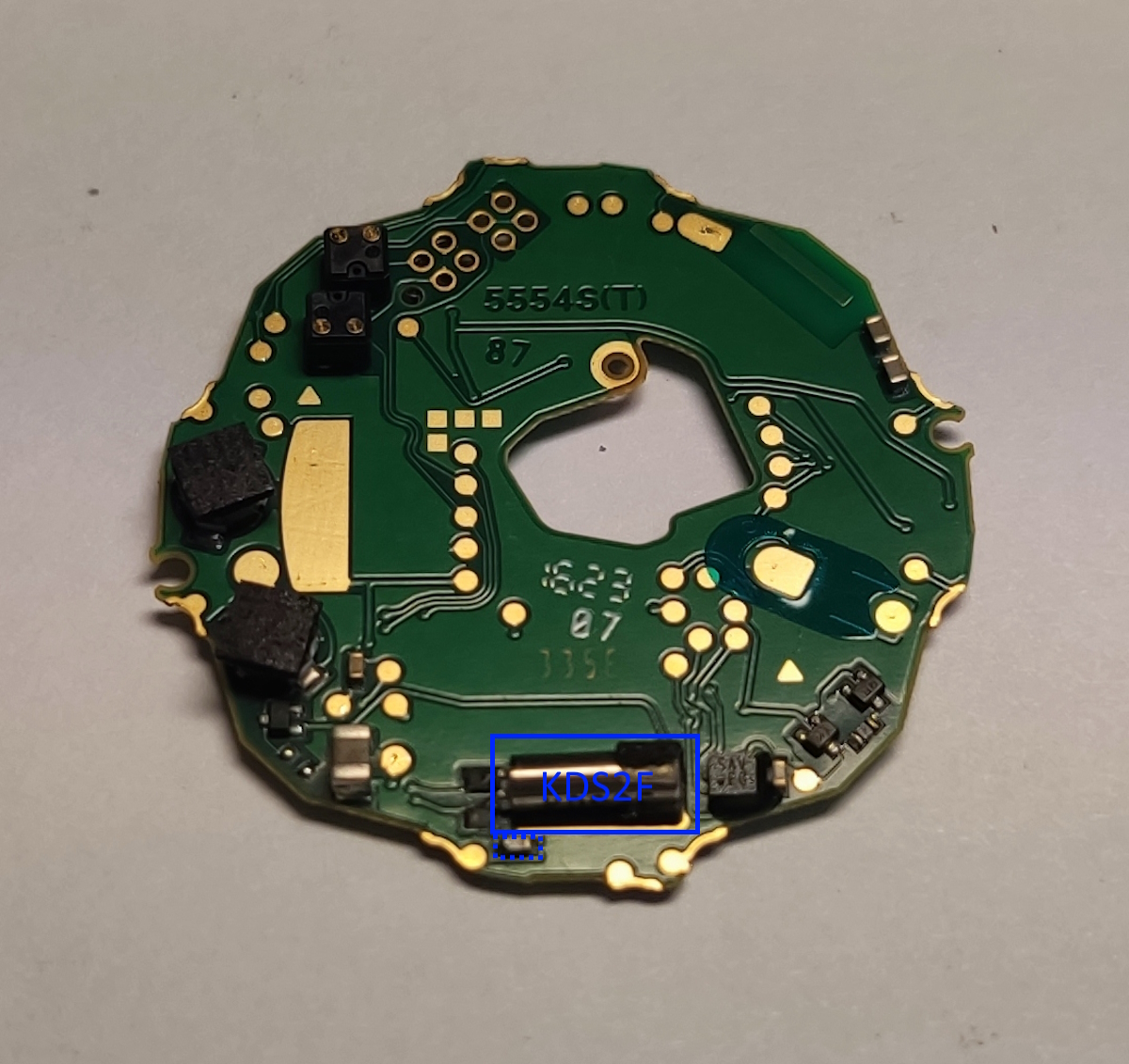

Для локалізації несправності модуль було повністю розібрано. Після демонтажу механічних і контактних елементів відкрився доступ до плати 5554S(T).
Перевірка генераторного вузла показала відсутність нормальної роботи кварцового тракту.
У результаті діагностики було визначено два несправні компоненти:
KDS2F є частотозадавальним елементом, а не самостійним генератором. Генерація формується спільною роботою резонатора, внутрішнього каскаду мікросхеми та зовнішніх компонентів обв'язки.
Несправність резонатора разом із дефектом SMD-компонента пояснювала, чому плата отримувала живлення, але не могла нормально запуститися.
Кварцовий резонатор KDS2F та несправний керамічний конденсатор були замінені.
Після монтажних робіт виконано контрольований прогрів плати для стабілізації монтажу та зняття локальних механічних напружень у зоні пайки. Після цього плата пройшла візуальний і електричний контроль.

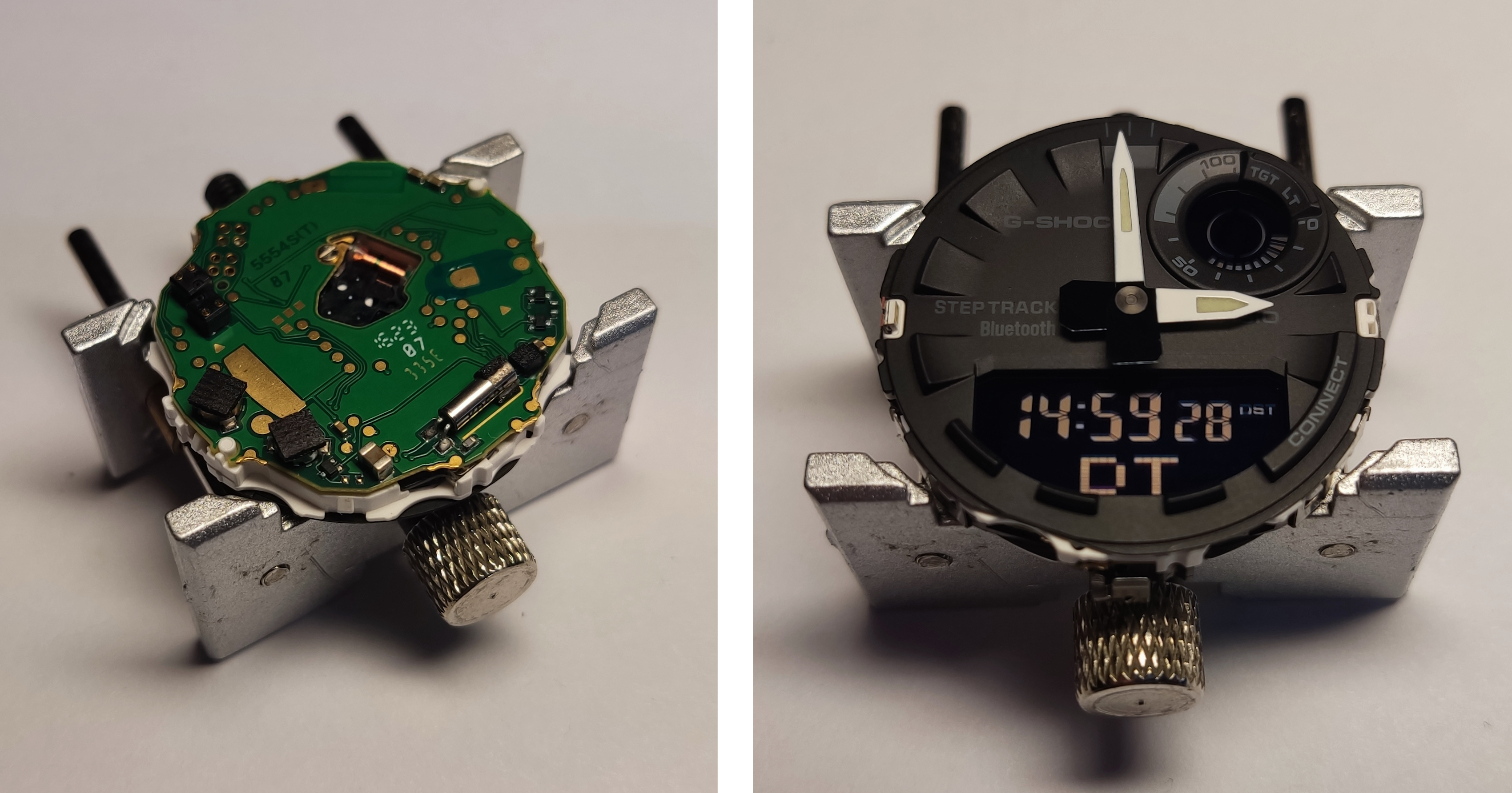

Після відновлення генераторного вузла модуль 5554 було зібрано окремо від корпусу та запущено для первинної перевірки.
LCD-індикація відновилася, електронна частина почала реагувати на керування, а аналогова частина модуля повернулася до роботи.
Важливо було перевірити не лише сам факт запуску. Модуль тестувався на стабільність роботи, відсутність самовільних перезапусків, коректну цифрову індикацію та взаємодію електронної і механічної частин.
Результат контрольного запуску підтвердив, що несправність була локалізована саме у генераторному вузлі плати.
Після завершення електронного ремонту почалося обслуговування зовнішніх деталей.

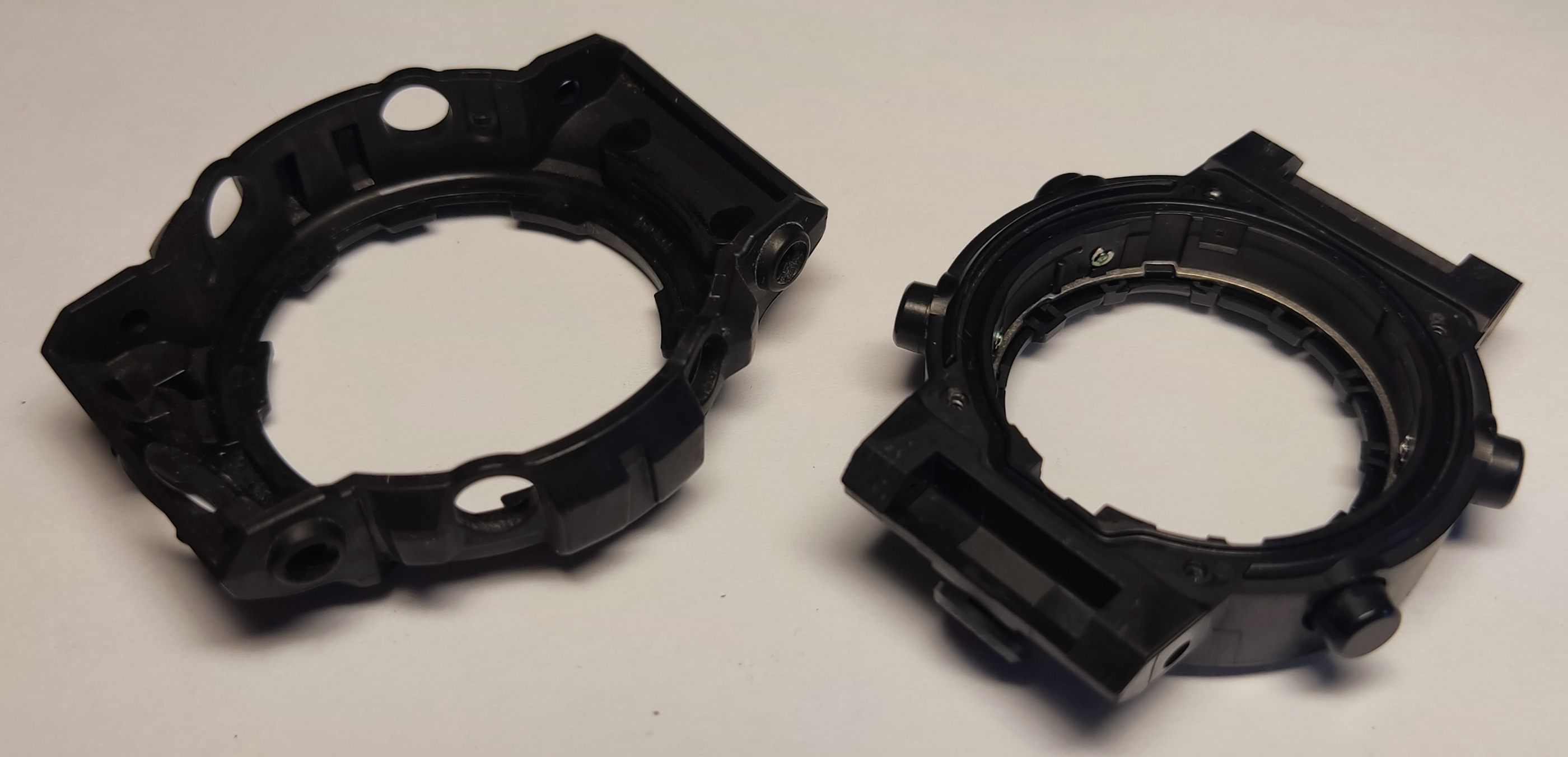

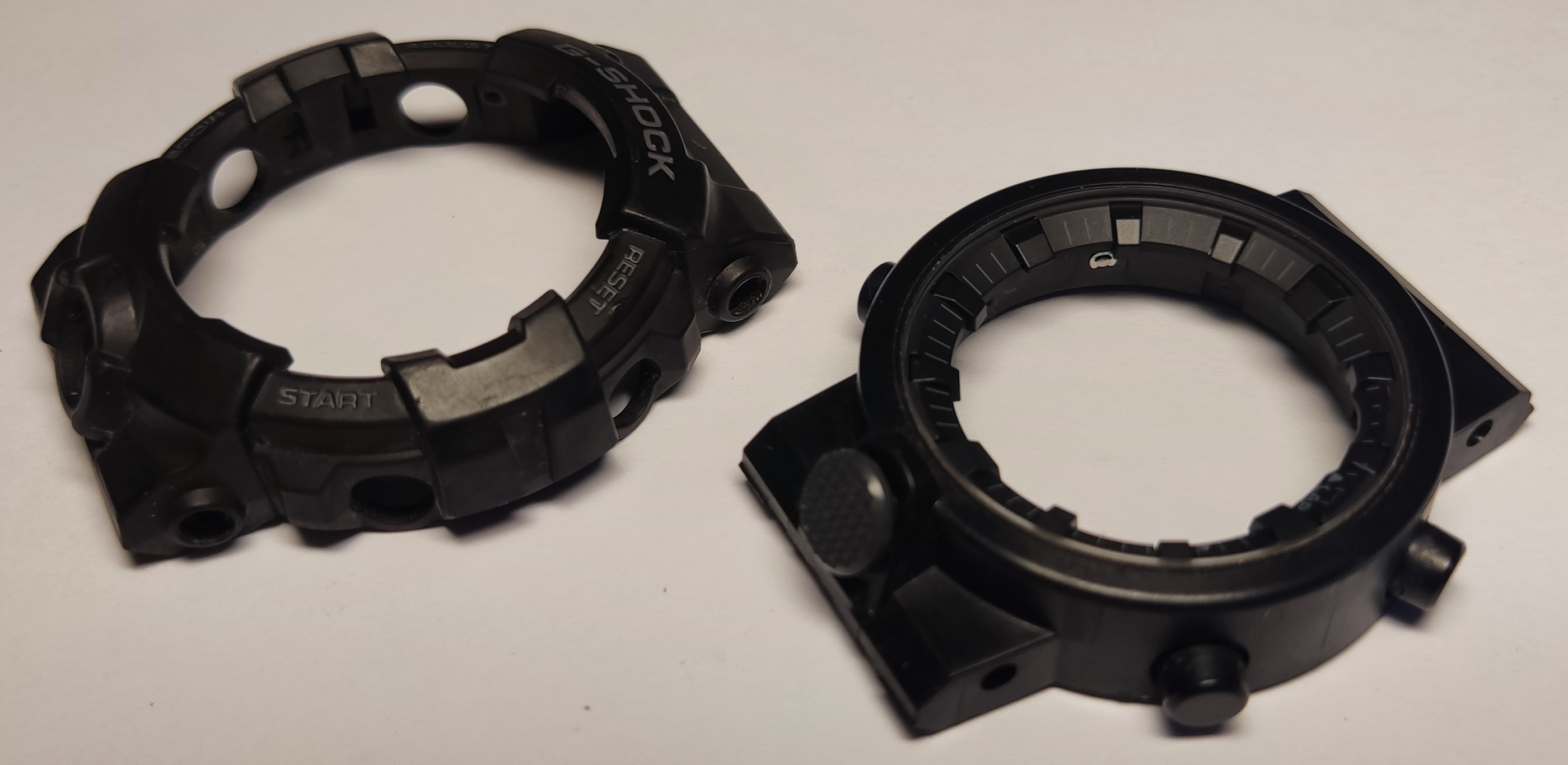

Корпус і захисний безель були повністю розібрані та очищені. Забруднення видаляли не лише з видимих поверхонь, а й із внутрішніх зон, стиків та посадкових місць.
Такий підхід особливо важливий для G-SHOCK, де складна геометрія захисного безеля створює багато ділянок для накопичення пилу та відкладень.
Кнопкові механізми очищали окремо. Перевіряли вільний хід, повернення кнопки у вихідне положення та правильне механічне спрацювання внутрішнього контакту.
Після очищення кожну кнопку протестували з електронним модулем. Це дозволило переконатися, що команди стабільно передаються на плату та проблема не повториться вже після складання корпусу.
Мінеральне скло також пройшло сервісну обробку. Поверхню відполірували для зменшення вираженості експлуатаційних потертостей та покращення зовнішнього стану.
Після завершення цієї операції корпусні деталі були підготовлені до фінального складання.
Перед встановленням модуля всі елементи годинника ще раз перевірили окремо.
Контролювали стан плати 5554S(T), зони пайки KDS2F та SMD-компонента, контактні майданчики, механічну частину модуля, корпус, безель, кнопки, ремінець, задню кришку та ущільнювальні елементи.
Окрему увагу приділили посадковій зоні задньої прокладки, оскільки саме тут під час попереднього ремонту було допущено помилку.
Такий проміжний контроль знижує ризик повторного розбирання вже повністю зібраного годинника.

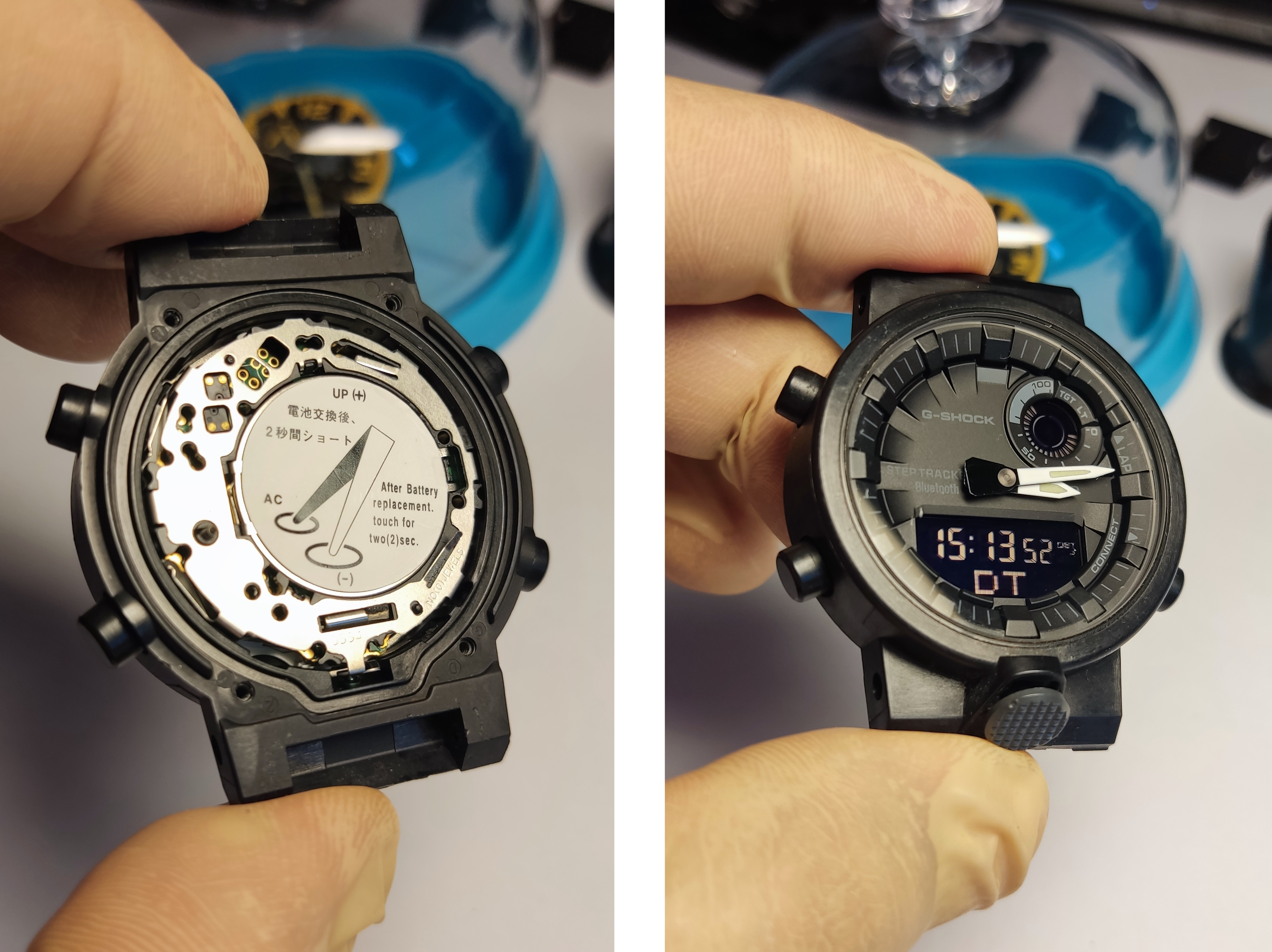

Після встановлення відремонтованого модуля у корпус виконано ще одну функціональну перевірку.
Цей етап відрізняється від тестування модуля на стенді. Після встановлення на його роботу вже впливають корпусні кнопки, контактні та притискні елементи, положення механізму й точність складання.
Перевіряли:

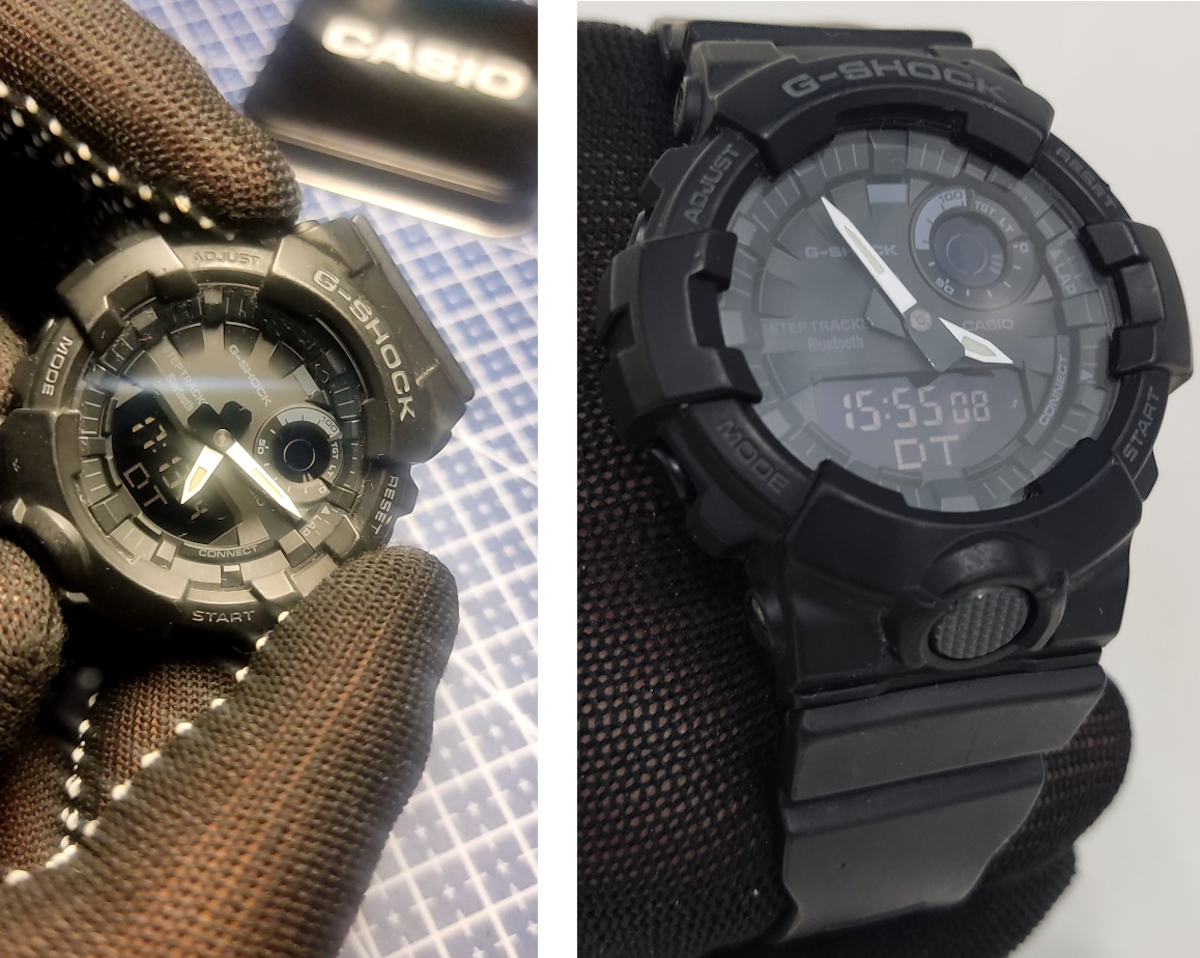

Після встановлення в корпус модуль працював штатно, а всі кнопки коректно передавали команди електронній схемі.
Початкова несправність цього GBA-800 виявилася складнішою за звичайну проблему з елементом живлення. Попередня заміна батареї не відновила роботу, оскільки причина знаходилася безпосередньо на платі 5554S(T).
Під час діагностики було виявлено несправний кварцовий резонатор KDS2F та керамічний SMD-конденсатор генераторного вузла. Після їх заміни електронний модуль відновив нормальний запуск і роботу.
Паралельно було усунуто наслідки попереднього обслуговування, очищено корпус і кнопкові механізми, відновлено зовнішній стан безеля та мінерального скла, після чого всі вузли пройшли повторний контроль перед фінальним складанням.
У результаті CASIO G-SHOCK GBA-800 було відновлено не шляхом простої заміни батареї, а після повної діагностики системи живлення, кварцового генераторного вузла та електронної плати модуля 5554.
