G-SHOCK GBD-200 надійшов до сервісу із завданням, яке на початку виглядало цілком стандартно - відновити нормальну роботу годинника, почавши із заміни елемента живлення. Проте вже перша перевірка показала, що звичайним обслуговуванням цього разу обійтися не вдасться.
Годинник поводився нестабільно, дисплей переходив у нештатні режими, кнопки працювали незадовільно, а корпус мав значні сліди тривалої експлуатації. У підсумку сервіс перетворився на повноцінне відновлення електронного модуля, дисплейного вузла, корпусу та ущільнення з подальшим оновленням програмного забезпечення і комплексною перевіркою роботи.
Перші симптоми несправності проявилися ще до розбирання.

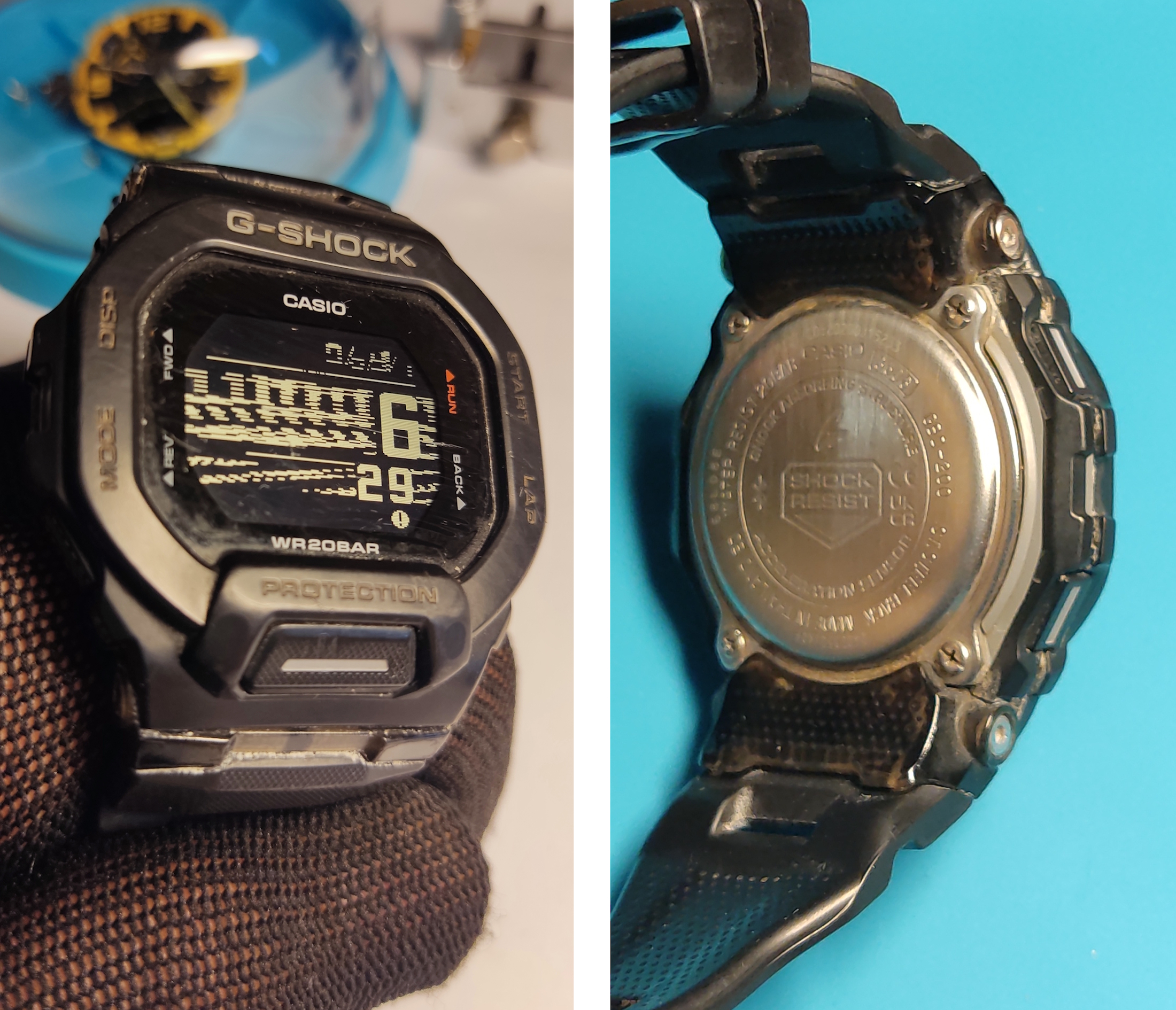

При натисканні на фронтальну кнопку дисплей переходив у нештатний режим. На екрані з'являлися різні графічні артефакти та цифрові значення. Досить часто цифри йшли саме у зворотному відліку, але стабільного сценарію такої поведінки не було.
Кожне наступне спрацювання могло формувати інший рисунок на дисплеї. Змінювалися і графічні елементи, і цифрова індикація, тому пов'язати несправність із конкретним режимом роботи годинника було неможливо.
Через певний час G-SHOCK GBD-200 повертався до початкового стану з індикацією 12:00, після чого реакція на кнопки знову ставала некоректною або практично зникала.
Протягом кількох годин спостереження лише один раз вдалося короткочасно активувати підсвічування. Після цього годинник знову завис.
На цьому етапі вже було зрозуміло, що причина несправності не обмежується елементом живлення.
Електронна несправність була лише частиною загальної картини.
Корпус мав виражені сліди експлуатації, забруднення накопичилися в стиках та важкодоступних ділянках конструкції, кнопки натискалися погано.
Окремою проблемою залишалося скло. На його поверхні була глибока подряпина, яка суттєво впливала на зовнішній вигляд годинника.
Після повного зовнішнього огляду стало очевидно, що сервіс потребуватиме не лише роботи з електронікою, а й комплексного відновлення конструкції.
Наступним етапом стало повне розбирання годинника.
Саме після відкриття корпусу можна було переходити від спостереження за симптомами до роботи безпосередньо з вузлами, які могли бути причиною нестабільної поведінки.
Було прийнято рішення провести повну перебірку модуля, а не обмежуватися локальним втручанням.
Роботи охопили:
Такий підхід був необхідний через відсутність стабільної закономірності несправності. У ситуації, коли дисплей щоразу поводиться по-різному, локальна заміна окремого елемента без повної перевірки модуля не дає достатньої впевненості в результаті.
Найскладнішою частиною ремонту стала робота з внутрішнім модулем.
Електронну частину та дисплейний вузол повністю перебрали, після чого виконали необхідні відновлювальні операції.
Частина технологічних процесів цього ремонту не публікується: під час відновлення застосовувалися власні сервісні та авторські методики, які використовуються при складних несправностях електронних модулів.
Саме тому детальні фотографії окремих внутрішніх етапів ремонту відсутні.
У цьому випадку важливим був не сам факт розбирання, а комплексний підхід. До сервісу надійшов годинник із нестабільною електронікою, випадковими артефактами на дисплеї, некоректною реакцією на кнопки та періодичними зависаннями. Простого очищення контактів або заміни батарейки для такого ремонту було недостатньо.
Паралельно з роботою над модулем проводилося відновлення зовнішньої частини G-SHOCK GBD-200.
Корпус повністю очистили від забруднень, приділяючи увагу стикам, зонам навколо кнопок, кріпленням ремінця та задній частині годинника.
Таке очищення має значення не лише для зовнішнього вигляду. Забруднення, що накопичуються навколо рухомих елементів корпусу, з часом можуть впливати на роботу кнопок та загальну якість керування.
Після проведених робіт кнопки отримали нормальну механічну роботу, а сам корпус був приведений до максимально можливого стану з урахуванням його фактичного зносу.
Окремо оцінювався стан скла.
Подряпина виявилася занадто глибокою для безпечного повного видалення. Подальше агресивне шліфування поверхні могло б створити більше проблем, ніж вирішити.
Тому було прийнято технічно обґрунтоване рішення не намагатися будь-якою ціною зробити скло візуально новим.
Глибокий дефект залишився помітним, але при цьому вдалося уникнути невиправданого втручання у поверхню.
Це важливий момент у сервісному ремонті: відновлення не повинно перетворюватися на косметичну процедуру, яка може погіршити стан деталі.
Окремий етап робіт стосувався ущільнювальної прокладки.
Її було відновлено під вакуумом із застосуванням внутрішньої сервісної технології.
Деталі цього процесу також не публікуються, оскільки під час ремонту використовувалися власні методики відновлення.
У складному сервісі електронного G-SHOCK важливо працювати не тільки з модулем. Після відкриття корпусу необхідно приділити належну увагу всім елементам, які відповідають за правильну посадку та складання годинника.
Після завершення основних відновлювальних робіт G-SHOCK GBD-200 був зібраний.
На цьому ремонт ще не завершився.

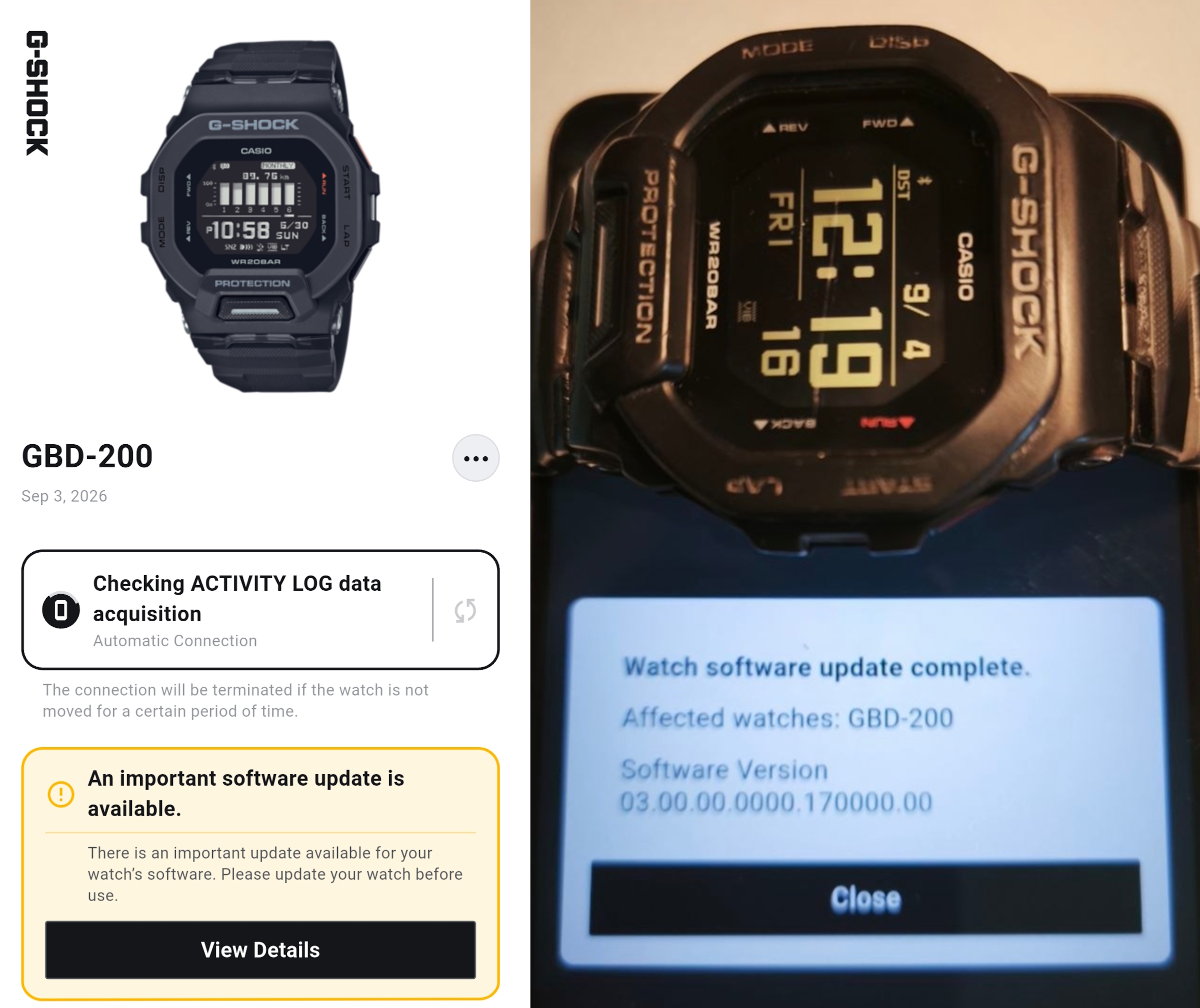

Годинник підключили до фірмового застосунку CASIO. Після встановлення з'єднання система визначила наявність важливого оновлення програмного забезпечення.
Було виконано оновлення прошивки модуля до актуальної версії.
Цей етап логічно доповнив апаратне відновлення. Після складного ремонту електронної частини важливо було привести до актуального стану не тільки фізичний модуль, а й його програмне забезпечення.
Після ремонту найбільше уваги приділили саме дисплею, оскільки до розбирання він був одним із головних джерел симптомів несправності.
Перевіряли:
Після відновлення дисплей повернувся до штатної роботи.
Хаотичні рисунки, випадкові цифрові комбінації та неконтрольований зворотний відлік більше не з'являлися.
Інформація відображалася стабільно, а перемикання режимів відбувалося коректно.

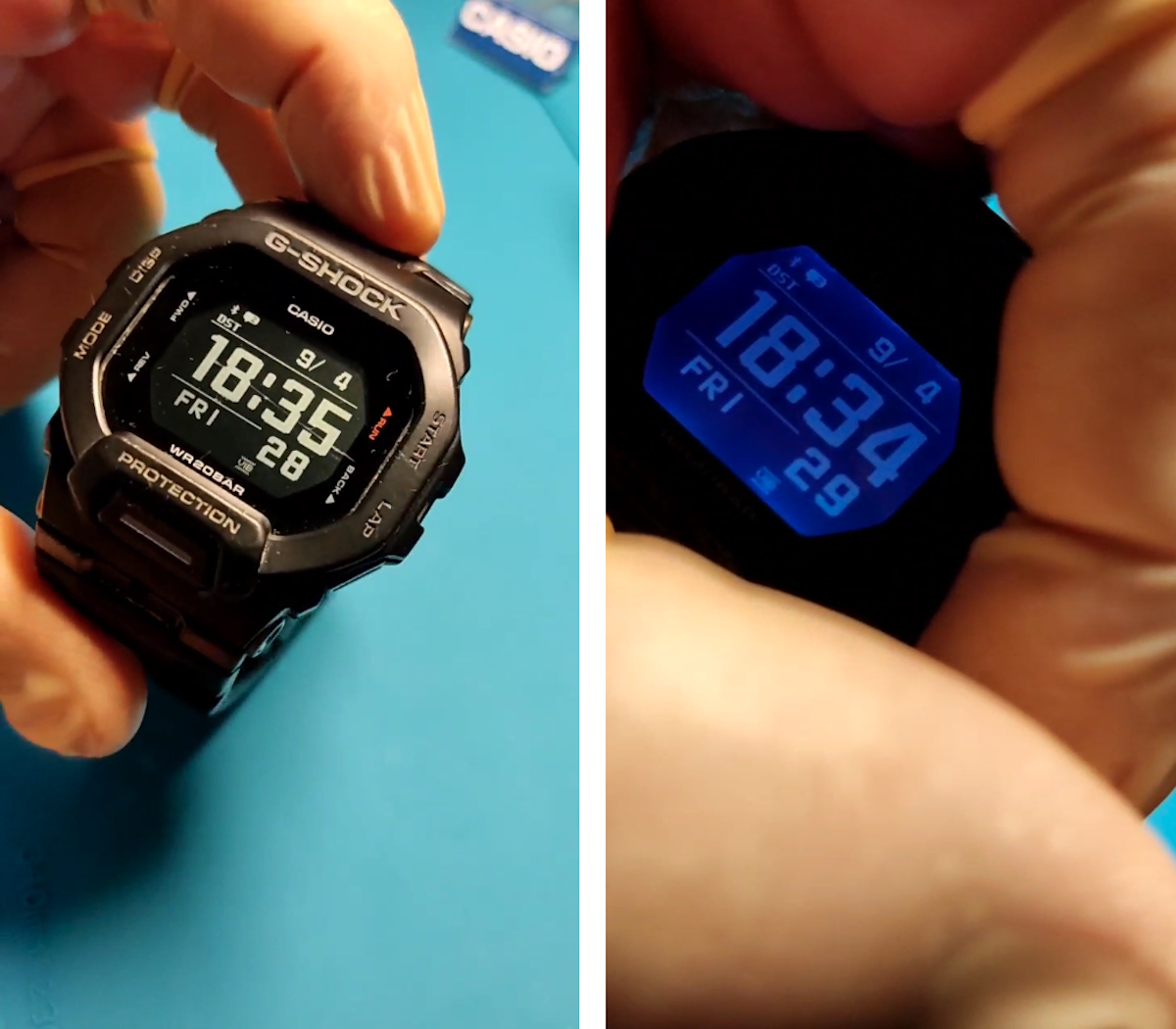

Підсвічування також потребувало окремої перевірки.
До ремонту його вдалося активувати лише один раз і на дуже короткий час, після чого годинник знову перестав нормально реагувати на керування.
Після перебірки модуля та складання перевірили багаторазове включення підсвічування.
У відновленому G-SHOCK GBD-200 воно спрацьовувало штатно та стабільно.
Цей тест був принципово важливим, оскільки дозволив перевірити не лише саму функцію підсвічування, а й коректну реакцію електроніки на команду користувача.

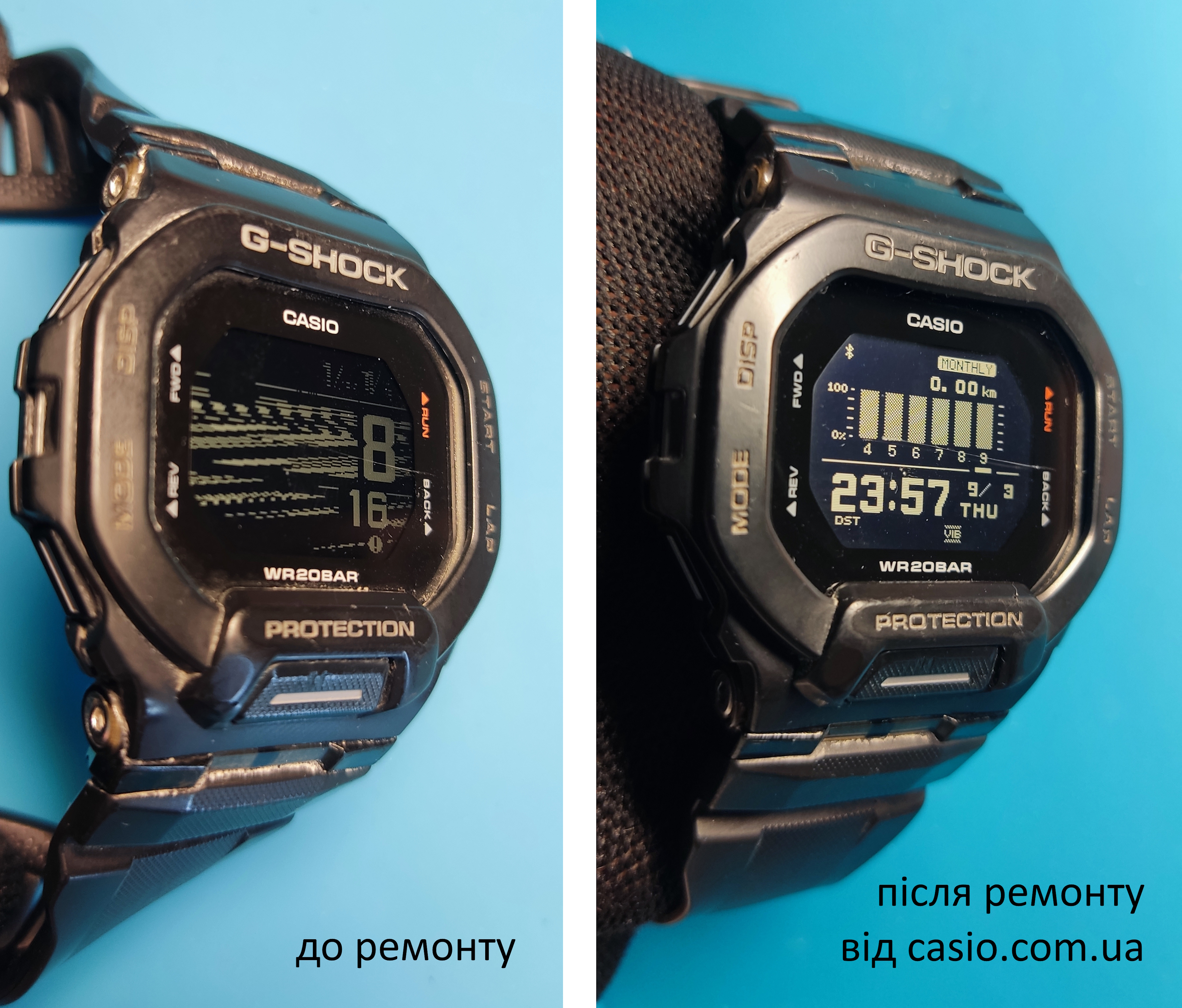

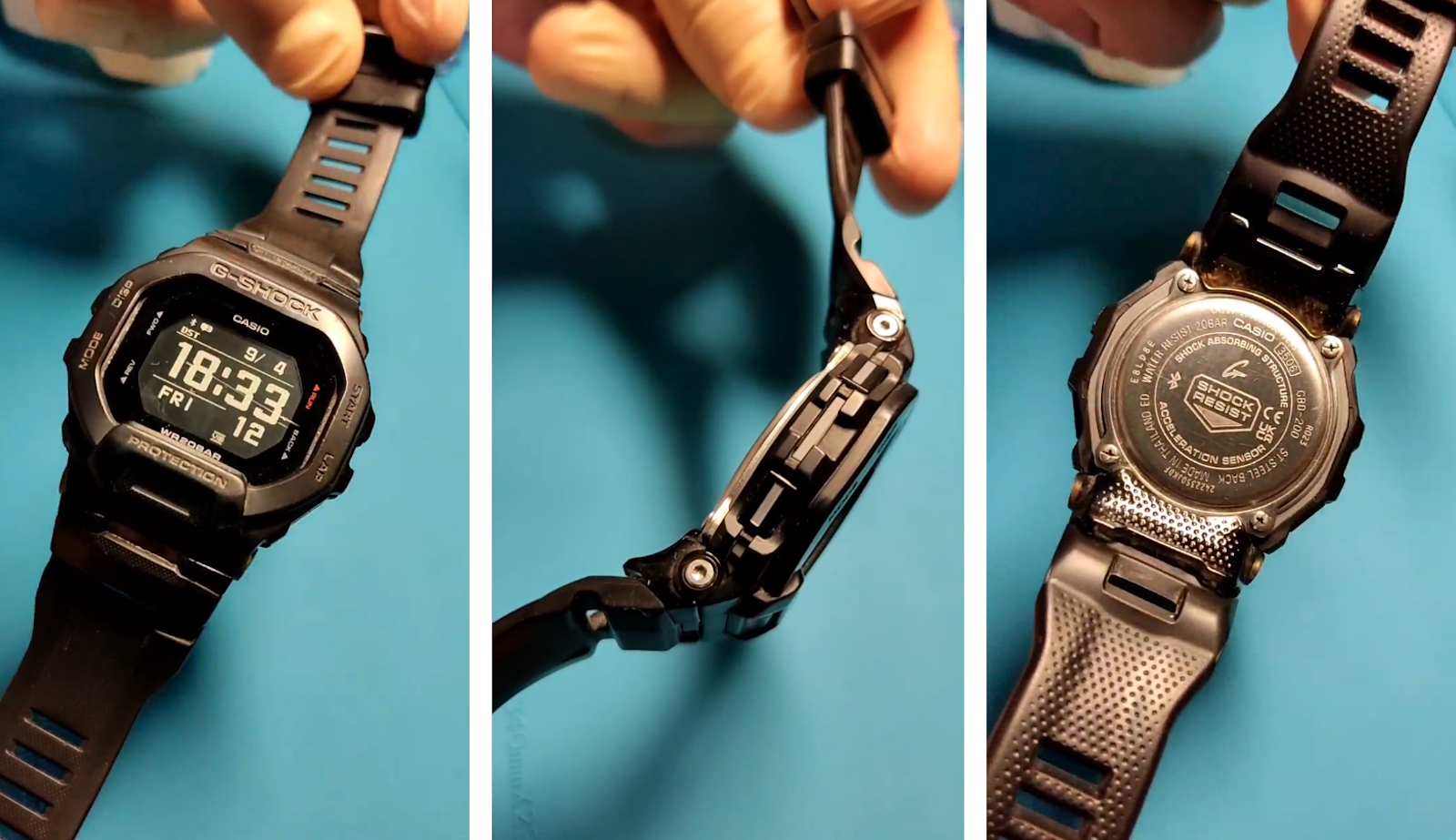

Фінальні фотографії добре показують різницю між станом годинника до і після ремонту.
До сервісу G-SHOCK GBD-200 надійшов із нестабільною роботою дисплея, випадковими артефактами, цифровими значеннями зі зворотним відліком, зависаннями та поганою реакцією на кнопки.
Після комплексного ремонту:
При цьому результат не маскує реальний вік та історію експлуатації годинника. Частина природних слідів використання залишилася, а глибоку подряпину на склі повністю усунути не вдалося.
Саме тому цей ремонт коректніше називати технічним відновленням, а не косметичною реставрацією.
Цей G-SHOCK GBD-200 добре показує, чому не кожна несправність цифрового годинника вирішується простою заміною батарейки.
Початковий симптом може виглядати як проблема з живленням, але нестабільна робота дисплея, випадкові режими, зависання та некоректна реакція на кнопки вже вказують на необхідність глибшої діагностики.
У цьому випадку ремонт годинника Касіо потребував повного розбирання, перебірки електронного та дисплейного модуля, відновлення корпусу й ущільнення, складання, оновлення програмного забезпечення та подальшої перевірки всіх проблемних функцій.
Результат добре видно у порівнянні "до" та "після": годинник, який на момент надходження не міг стабільно виконувати навіть базові операції, після комплексного сервісу знову працює у штатному режимі.
Іноді справжній ремонт G-SHOCK починається саме там, де закінчується стандартна заміна батарейки.
