До сервісного центру надійшов CASIO G-SHOCK MUDMASTER GG-B100-1A3 зі скаргою на періодичне запотівання скла. Поява конденсату всередині корпусу практично завжди свідчить про порушення герметичності, однак сам факт наявності вологи ще не дозволяє визначити місце її проникнення. Подібні несправності можуть бути пов'язані як із природним старінням ущільнювальних елементів, так і з механічними пошкодженнями корпусу або наслідками некваліфікованого втручання під час попереднього ремонту.
Першочерговим завданням стало не просто усунути наслідки потрапляння вологи, а встановити її джерело. Для моделей із заявленою водозахищеністю 200 метрів випадкове проникнення води є нетиповим явищем, тому будь-які порушення герметичності потребують детального технічного аналізу.
У процесі діагностики стало зрозуміло, що цей ремонт значно складніший за звичайне сервісне обслуговування із заміною елемента живлення. Усередині корпусу були виявлені характерні сліди попередніх ремонтних втручань, а також фізичні дефекти, які безпосередньо впливали на роботу ущільнювальної системи.
Основною метою ремонту стало не тимчасове усунення симптомів, а повне відновлення конструкції корпусу з подальшим підтвердженням герметичності шляхом професійного тестування під тиском.
Перш ніж перейти до самого ремонту, варто коротко розглянути конструкцію MUDMASTER GG-B100, адже саме особливості цієї моделі значною мірою визначають складність її сервісного обслуговування.

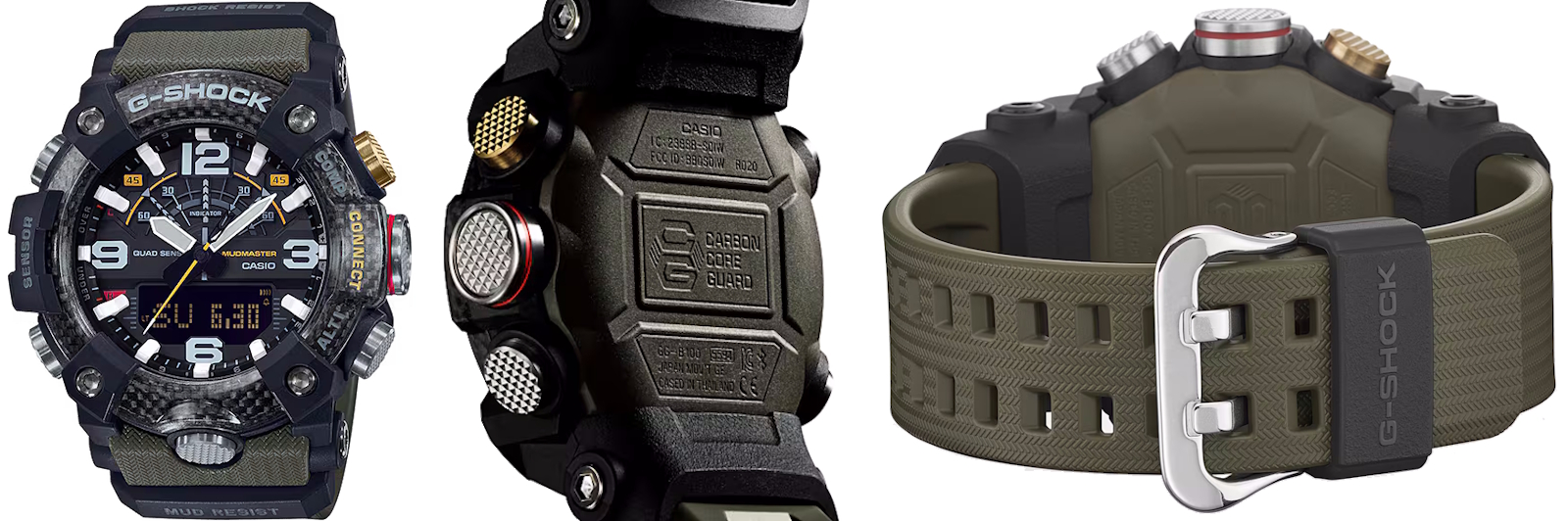

GG-B100-1A3 входить до професійної серії MASTER OF G-LAND, яка створювалася для експлуатації у складних польових умовах. Конструкція моделі орієнтована на захист від ударів, пилу, бруду, вібрацій та впливу навколишнього середовища, зберігаючи працездатність навіть під час інтенсивного використання.
На відміну від багатьох класичних моделей G-SHOCK, серія MUDMASTER має значно складнішу багатокомпонентну конструкцію. Велика кількість зовнішніх елементів виконує не лише декоративну функцію, а є частиною загальної системи механічного захисту корпусу та датчиків.
Саме тому будь-яке втручання в конструкцію цього годинника потребує значно більшої уважності, ніж обслуговування звичайних кварцових моделей.
Серія CASIO G-SHOCK GG-B100 стала лауреатом престижної японської премії Good Design Award 2019, яку проводить Japan Institute of Design Promotion (JDP). До переліку відзначених моделей увійшла вся серія GG-B100, включаючи модифікацію GG-B100-1A3.
Нагороду отримав не лише зовнішній дизайн. Експерти високо оцінили комплексний підхід до побудови корпусу, який поєднує високу механічну міцність, відносно невелику вагу та ефективний захист внутрішнього модуля під час експлуатації у складних умовах.
Практично кожен зовнішній елемент корпусу виконує певну конструктивну функцію: бере участь у розподілі ударного навантаження, захищає органи керування або забезпечує додатковий бар'єр від пилу та бруду.

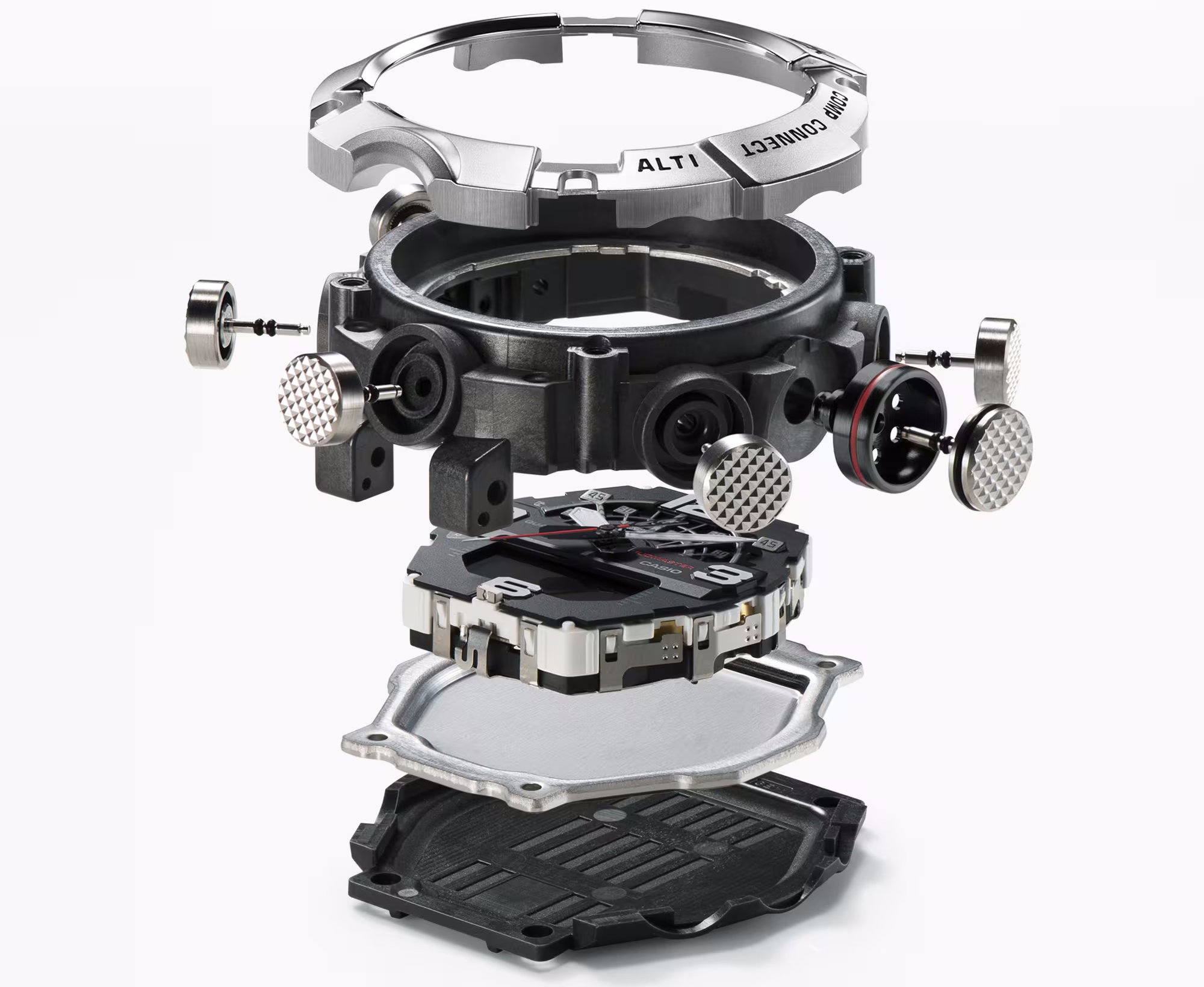

Однією з ключових особливостей GG-B100 стала конструкція Carbon Core Guard. Основою годинника є корпус із полімерного матеріалу, армованого вуглецевим волокном. Таке рішення дозволило отримати високу жорсткість конструкції при меншій масі порівняно з аналогічними металевими корпусами.
Для сервісного інженера ця технологія має ще одну важливу особливість. Жорсткий корпус значно краще зберігає геометрію посадкових поверхонь, від яких безпосередньо залежить робота ущільнювальної системи. Саме тому будь-яке локальне механічне пошкодження посадкового жолоба або поверхні прилягання прокладки стає особливо критичним.
При зовнішніх розмірах 55,4 × 51,3 × 19,4 мм маса годинника становить лише близько 92 грамів, що є одним із результатів використання карбонового корпусу.
Попри масивний зовнішній вигляд, корпус MUDMASTER GG-B100 складається з великої кількості окремих деталей, кожна з яких має власне функціональне призначення.

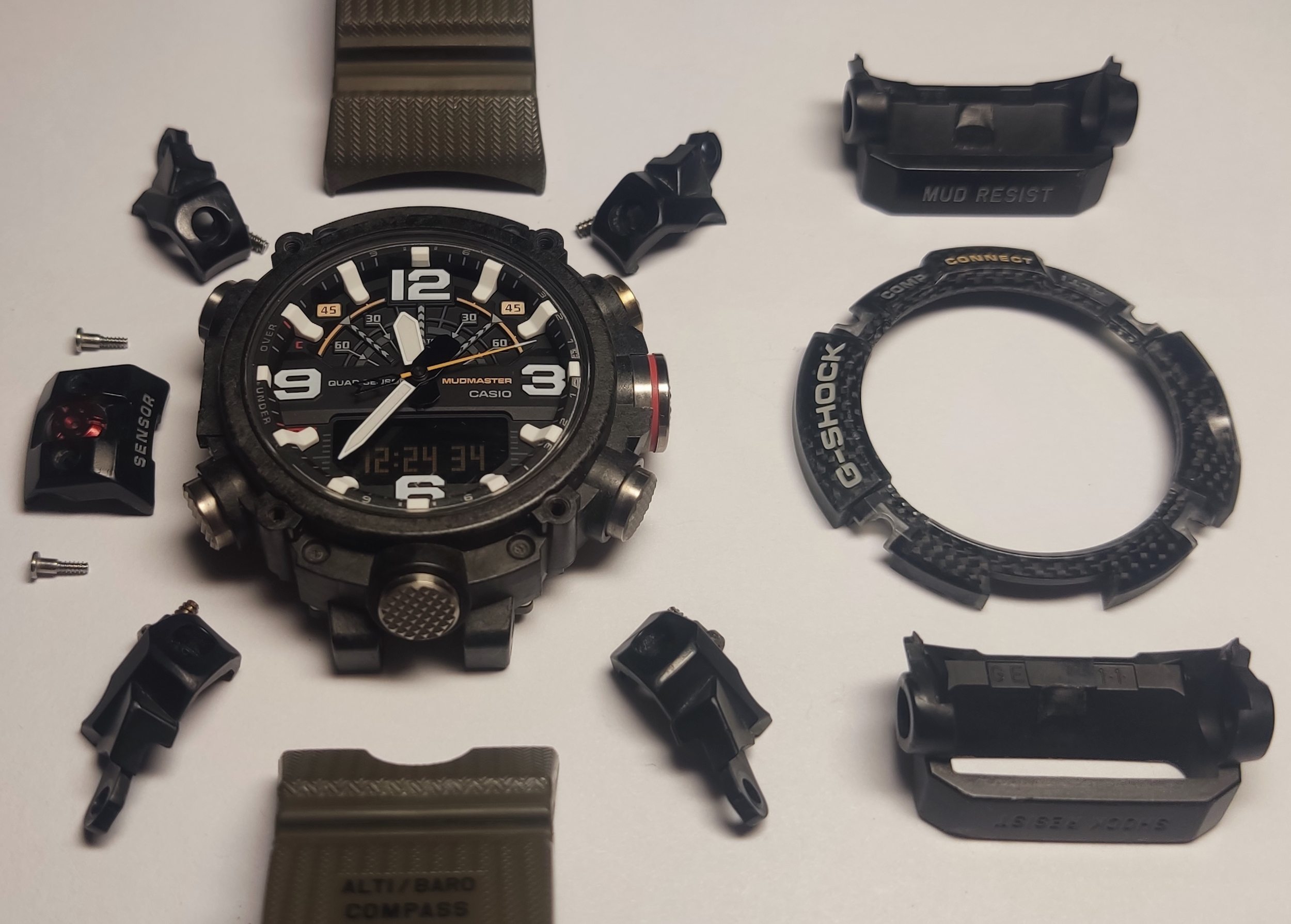

Конструкція включає карбоновий корпус, декоративний багатошаровий безель, зовнішні захисні накладки, систему кнопок із власними ущільнювачами, подвійний задній кожух, окремі елементи захисту сенсора, полімерні демпфери та інші вузли, що працюють як єдина система.
Саме така будова забезпечує високу ударостійкість і стійкість до проникнення пилу, проте одночасно значно ускладнює будь-який ремонт. Під час розбирання необхідно контролювати правильне розташування кожної деталі, не допустити пошкодження посадкових місць і не порушити роботу ущільнювального контуру.
Однією з головних особливостей серії MUDMASTER є спеціальна конструкція, розроблена для експлуатації у середовищі з великою кількістю пилу, піску та бруду. Саме ця концепція відображена у назві моделі.
Для досягнення заявлених характеристик виробник застосував складну систему ущільнювачів, багаторівневий захист кнопок і спеціальні конструктивні рішення, які мінімізують потрапляння сторонніх частинок усередину корпусу.
Заводська водозахищеність становить 20 BAR (200 метрів), однак після будь-якого розбирання корпусу її неможливо вважати автоматично збереженою. Незалежно від того, чи виконувалася заміна батарейки, ремонт або профілактичне обслуговування, герметичність повинна підтверджуватися відповідним тестуванням.
Саме цей принцип став одним із ключових у даному ремонті, оскільки годинник уже мав ознаки проникнення вологи всередину корпусу.
Однією з функціональних особливостей GG-B100 є система Quad Sensor, що об'єднує чотири вбудовані датчики:
Разом вони забезпечують роботу цифрового компаса, вимірювання атмосферного тиску, визначення відносної висоти, контроль температури навколишнього середовища та підрахунок кількості зроблених кроків.
Наявність декількох високочутливих датчиків висуває підвищені вимоги до стану електронного модуля. У разі потрапляння вологи пошкодження можуть торкнутися не лише базових функцій годинника, а й роботи сенсорної системи, тому під час ремонту моделей цієї серії особливу увагу приділяють своєчасному видаленню вологи та контролю стану електроніки.
Годинник підтримує бездротове з'єднання зі смартфоном через Bluetooth.
Після синхронізації із застосунком CASIO WATCHES користувач отримує можливість автоматичного коригування часу, налаштування функцій годинника, роботи зі світовим часом, пошуку смартфона та використання додаткових навігаційних можливостей.
Серед найбільш цікавих функцій варто відзначити Mission Log, що дозволяє поєднувати GPS-маршрут смартфона з показниками висотоміра годинника, а також Location Memory, яка допомагає швидко визначити напрямок до збереженої точки.
На відміну від окремих моделей серії MASTER OF G, годинник GG-B100-1A3 не використовує систему Tough Solar. Живлення здійснюється від літієвої батареї CR2025, заявлений строк служби якої становить приблизно два роки.
Будь-яка заміна батарейки передбачає відкриття корпусу, тому під час планового сервісу обов'язково необхідно оцінювати стан ущільнювальної прокладки, перевіряти чистоту посадкового жолоба, правильність встановлення всіх елементів та виконувати контроль герметичності після завершення складання.
Саме ігнорування цих процедур найчастіше стає причиною повторного потрапляння вологи навіть у дорогих професійних моделях.
На перший погляд може здатися, що поява конденсату вирішується простою заміною ущільнювальної прокладки задньої кришки. Насправді герметичність годинника залежить від стану всього герметизувального контуру корпусу.
Потенційними шляхами проникнення вологи можуть бути ущільнення задньої кришки, кнопкові вузли, зона встановлення сенсорного блока, а також місце посадки мінерального скла в корпусі. Значення мають стан ущільнювачів кнопок, геометрія посадкового жолоба, рівномірність прилягання задньої кришки, цілісність з'єднання скла з корпусом, відсутність сторонніх матеріалів у зонах ущільнення та правильність складання конструкції.
Тому до розбирання не можна достовірно визначити джерело проникнення вологи лише за наявністю конденсату. Для встановлення причини необхідно послідовно перевірити всі можливі ділянки порушення герметичності.
Будь-який складний ремонт починається не з розбирання корпусу, а з детального зовнішнього огляду. На цьому етапі важливо не лише зафіксувати заявлену несправність, а й оцінити загальний технічний стан виробу, оскільки окремі зовнішні ознаки можуть суттєво вплинути на подальшу стратегію ремонту.

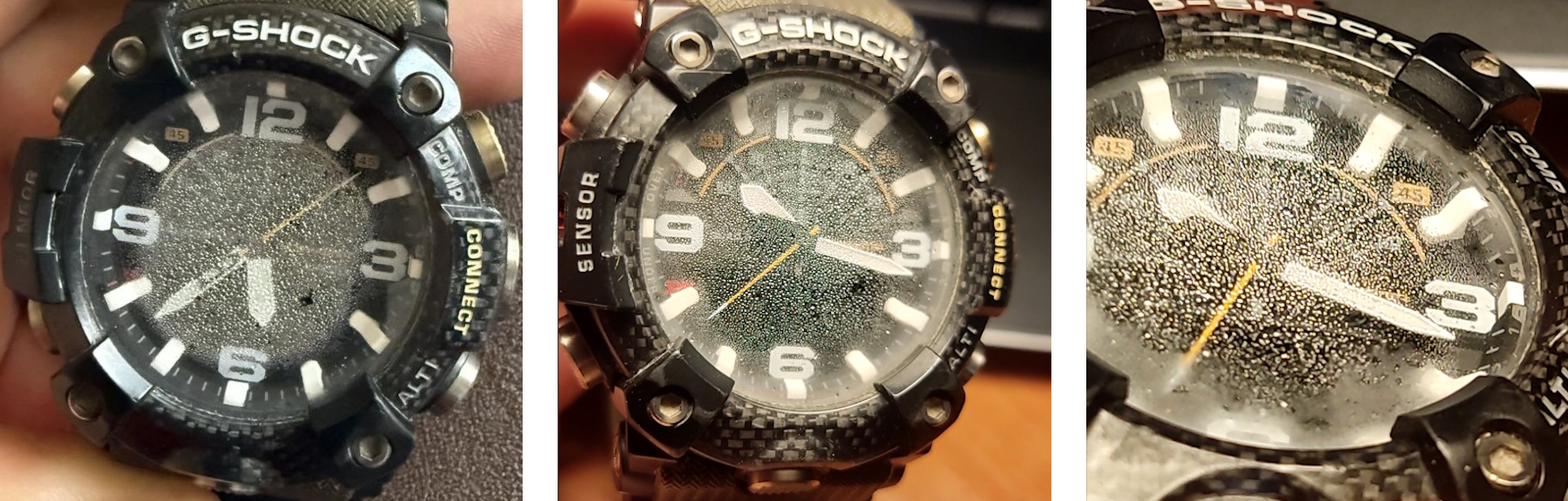

Під час приймання CASIO G-SHOCK MUDMASTER GG-B100-1A3 було встановлено, що внутрішня поверхня скла практично повністю покрита конденсатом. Велика кількість дрібних крапель значно погіршувала читаність аналогового та цифрового дисплеїв, що підтверджувало наявність вологи всередині корпусу.
Саме запотівання стало приводом для звернення власника до сервісного центру, однак на цьому етапі ще неможливо було визначити ані місце проникнення води, ані масштаб можливих внутрішніх пошкоджень.
До відкриття корпусу була виконана фіксація стану кріпильних елементів.

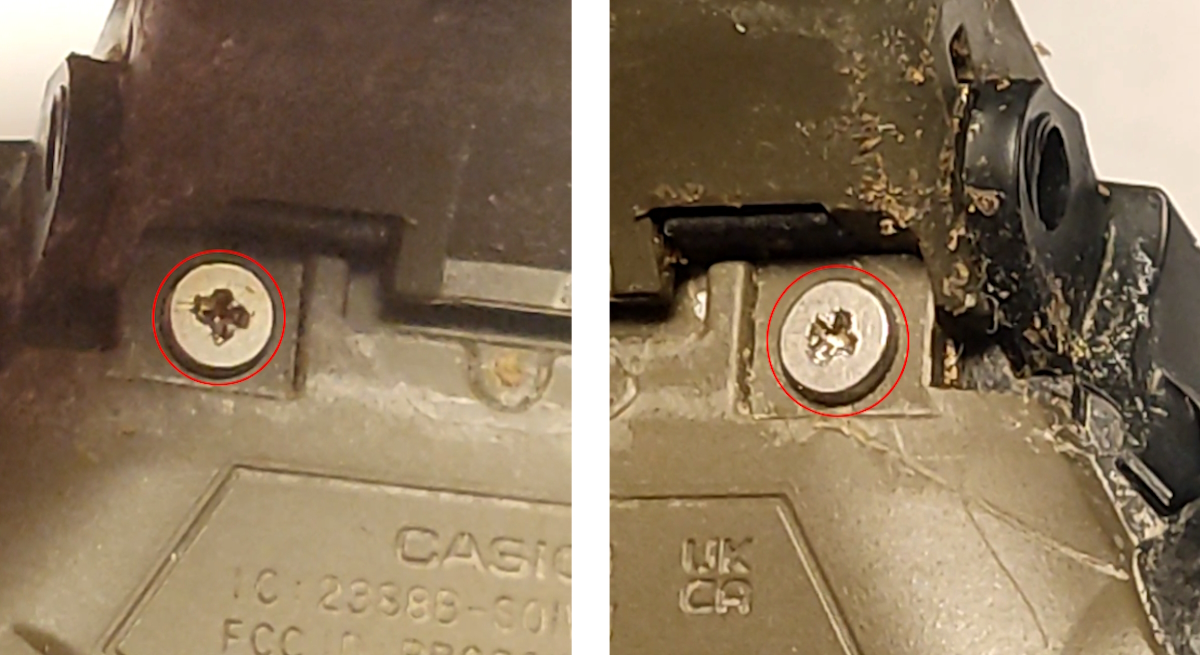

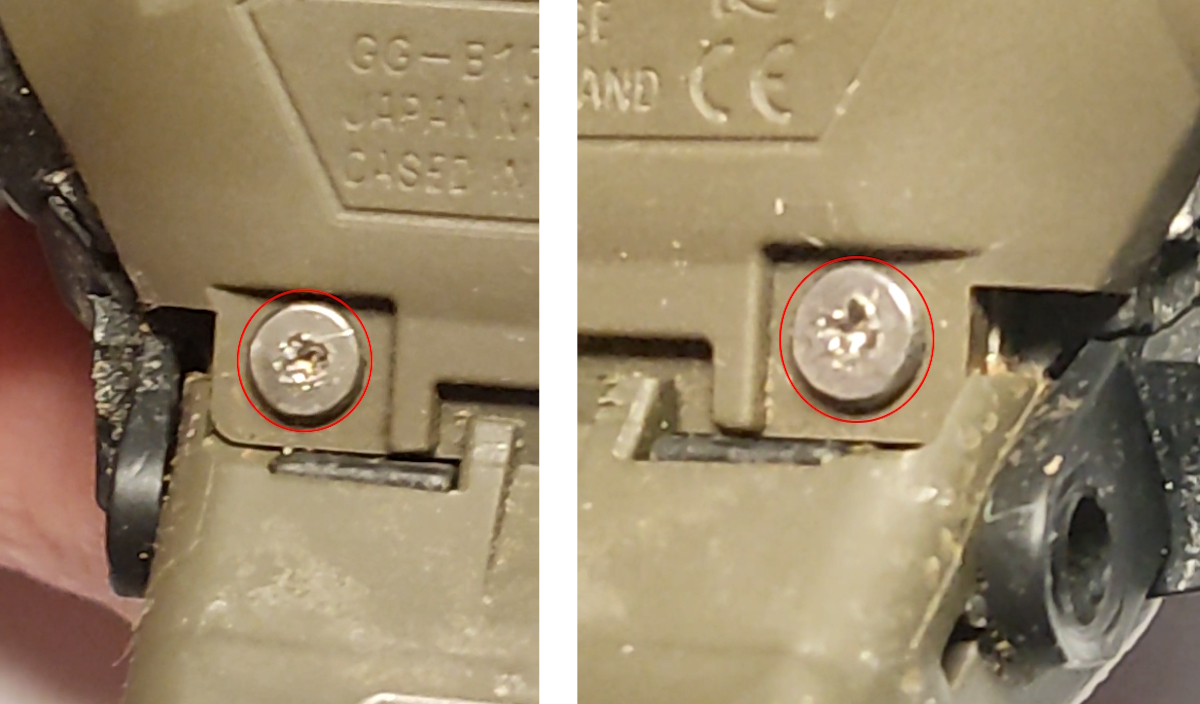

Під час огляду увагу одразу привернули механічні пошкодження головок окремих гвинтів і болтів. Деформація шліців свідчила про те, що годинник уже неодноразово розбирався. При цьому різьбові з'єднання залишалися працездатними - пошкодження стосувалися саме робочих поверхонь кріпильних елементів, призначених для взаємодії з інструментом.
Подібні дефекти не впливають безпосередньо на герметичність корпусу, однак значно ускладнюють подальше сервісне обслуговування та можуть свідчити про використання інструменту, який не відповідав конструкції конкретного кріплення.
Після демонтажу задньої кришки стало зрозуміло, що обсяг робіт буде значно більшим, ніж передбачалося під час первинного огляду.

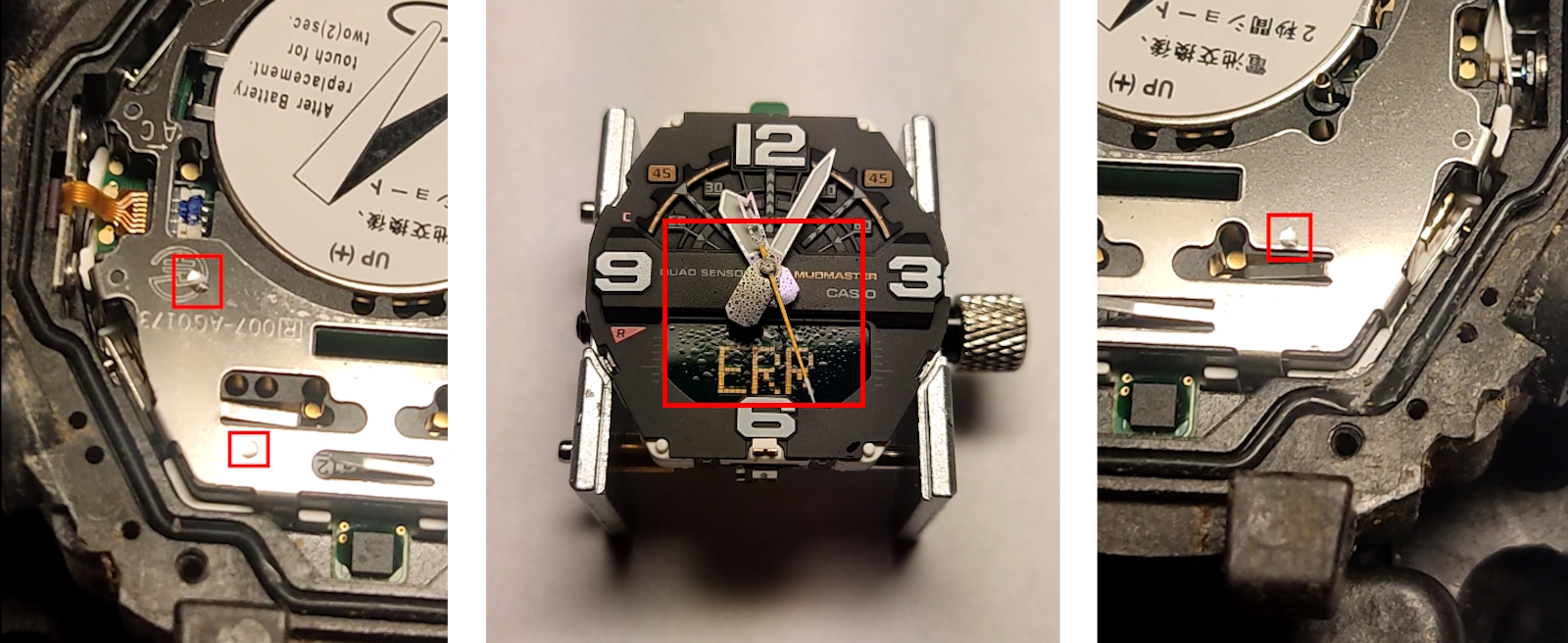

Усередині корпусу було зафіксовано наявність вільної вологи. Конденсат знаходився не лише на внутрішній поверхні скла, а й безпосередньо на елементах електронного модуля та цифрового дисплея.
Цей момент став ключовим у подальшій стратегії ремонту. Відповідно до сервісного регламенту першочерговим завданням стало припинення подальшого впливу вологи на електроніку.
Елемент живлення було негайно від'єднано, після чого модуль вилучили з корпусу та розпочали контрольоване сушіння.
Безпосередня присутність крапель води на поверхні електронного модуля ще не означає його остаточного пошкодження. Значно небезпечнішими є процеси, які можуть розвиватися вже після висихання.
Після випаровування води на поверхні плати залишаються мінеральні солі, продукти окиснення та інші домішки, які з часом здатні викликати витоки струму, корозію струмопровідних доріжок або нестабільну роботу окремих електронних вузлів.
Саме тому навіть повністю працездатний після висихання модуль не можна автоматично вважати повністю відновленим. У подібних випадках необхідне подальше спостереження за його роботою під час експлуатації.
Після вилучення електронного модуля з'явилася можливість провести детальний огляд внутрішньої частини корпусу та системи ущільнення.
Саме на цьому етапі було встановлено фізичну причину втрати герметичності.

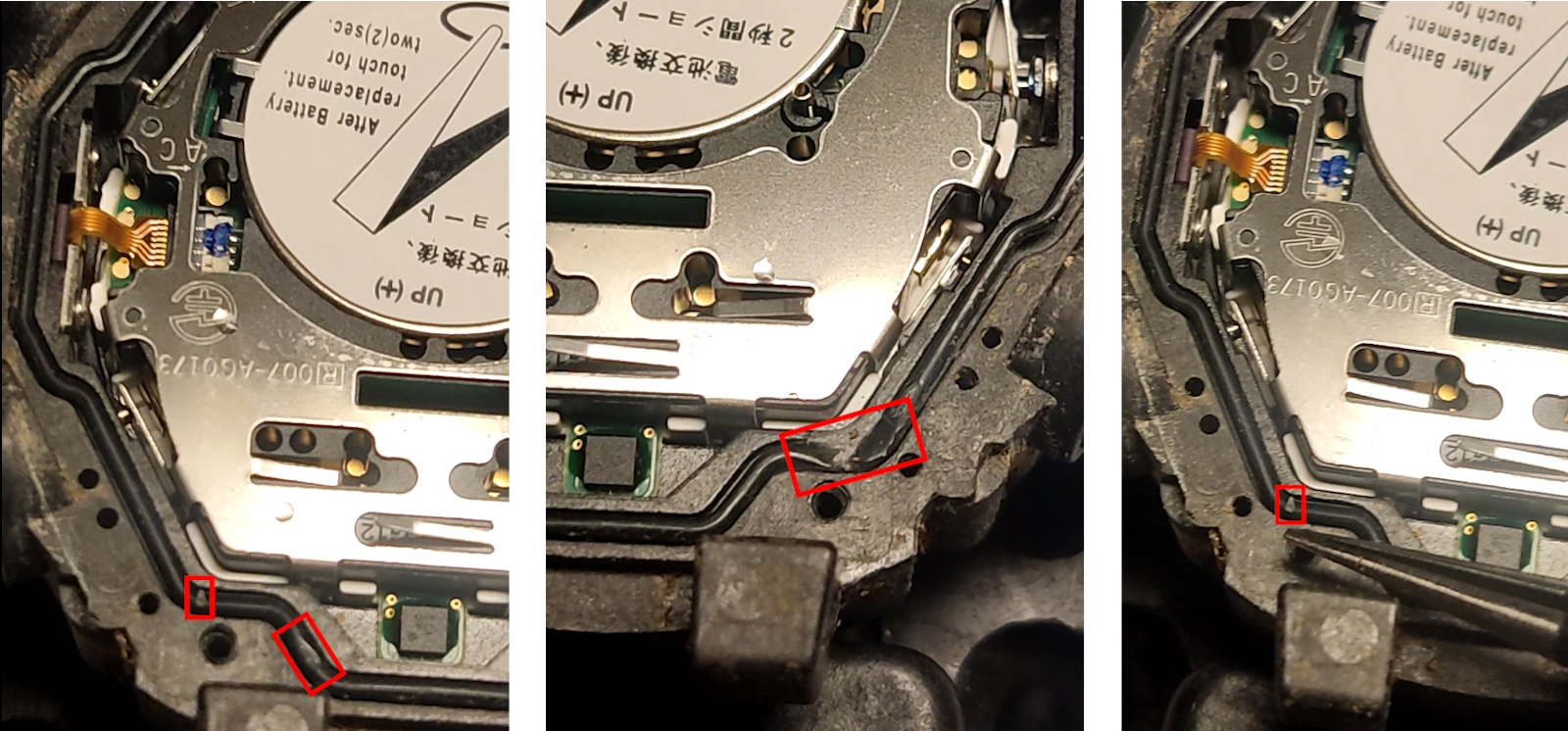

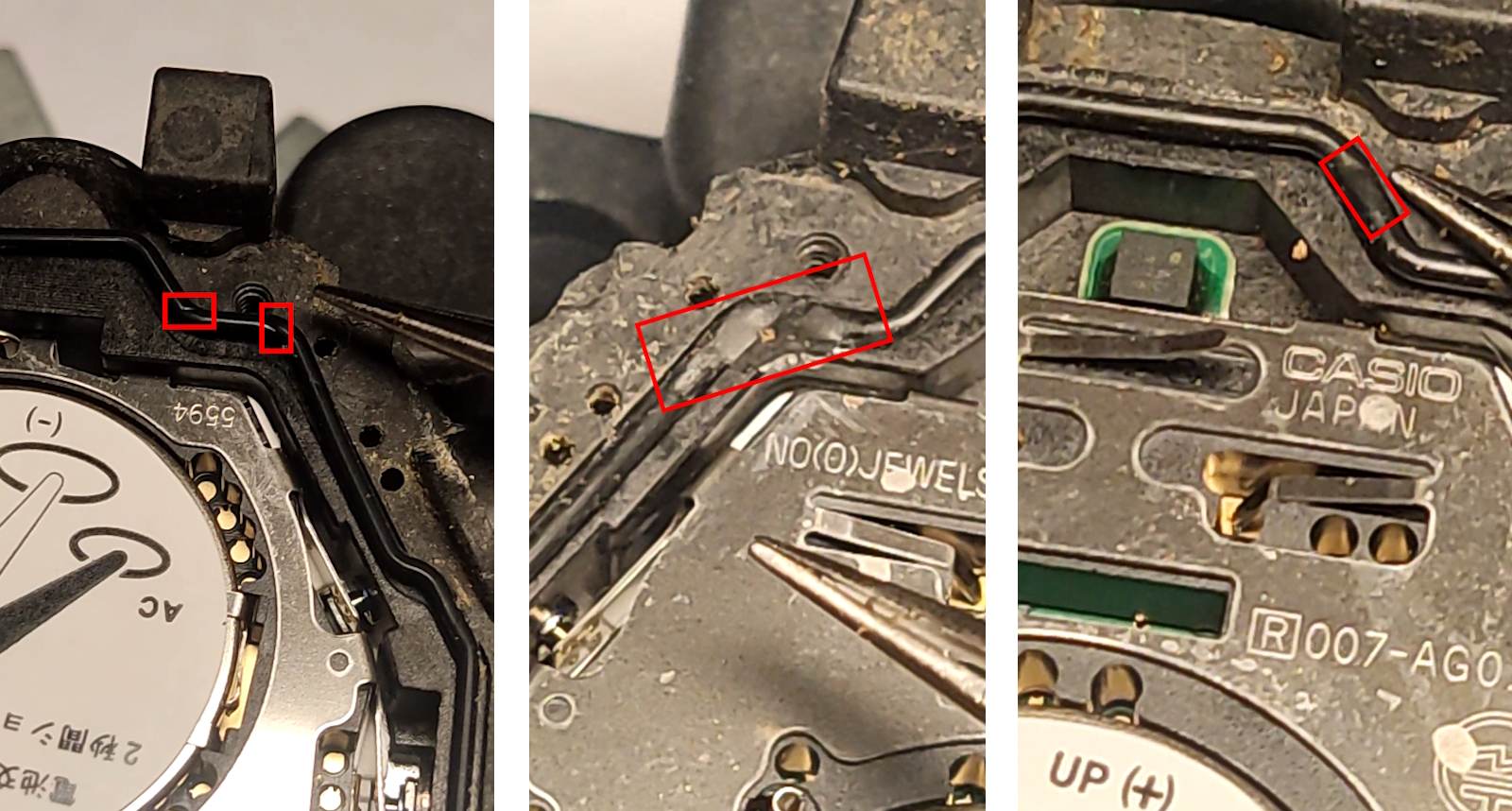

Під час огляду ущільнювальної прокладки були виявлені механічні пошкодження, що унеможливлювали її подальше використання. Одночасно з цим посадковий жолоб задньої кришки мав локальні деформації, а на окремих його ділянках залишилися сторонні матеріали, які не є елементами заводської конструкції.
У результаті проведеної експертизи було встановлено, що саме ці пошкодження сформували місця порушення герметичності корпусу, через які волога потрапляла всередину годинника.
Після встановлення причин проникнення вологи стало очевидно, що звичайна заміна ущільнювача не дозволить відновити герметичність корпусу.
Нова прокладка працює лише за умови правильної геометрії посадкової поверхні. Якщо жолоб має механічні пошкодження або залишки сторонніх матеріалів, ущільнювач не здатний рівномірно прилягати по всьому периметру, навіть якщо він є абсолютно новим.
Саме тому було прийнято рішення виконати повне відновлення посадкового контуру корпусу, підготувавши його до встановлення нової оригінальної прокладки, яка була замовлена через офіційну європейську мережу CASIO. Через відсутність необхідної деталі на складах в Україні її постачання тривало понад два тижні.
Поки тривало очікування нової прокладки, роботи не припинялися. Цей час був використаний для відновлення корпусу, очищення його елементів, перевірки окремих вузлів і підготовки всіх поверхонь до подальшого складання.
Після завершення діагностики стало зрозуміло, що основний обсяг робіт пов'язаний не з електронним модулем, а безпосередньо з корпусом годинника. Саме порушення геометрії посадкової поверхні та пошкодження ущільнювального контуру стали причиною втрати герметичності.

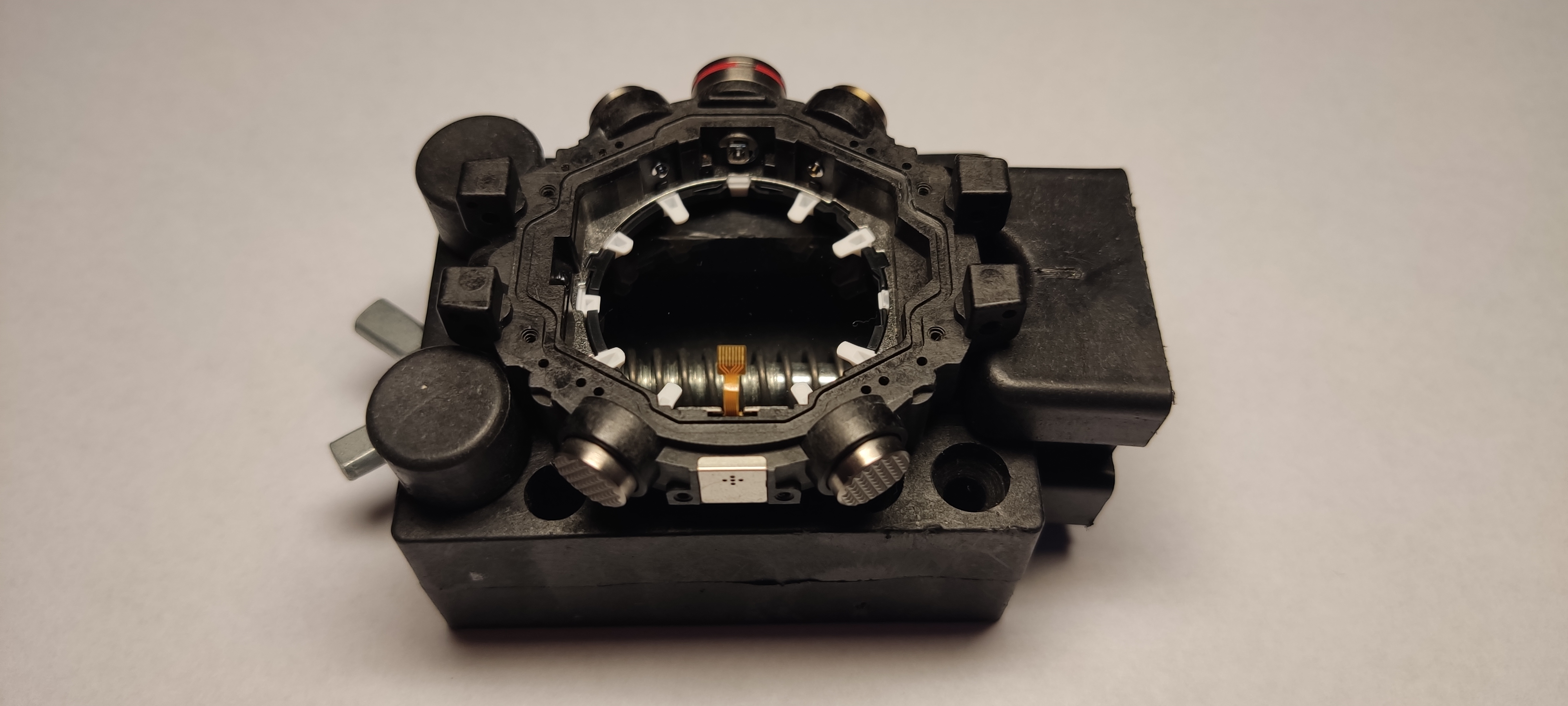

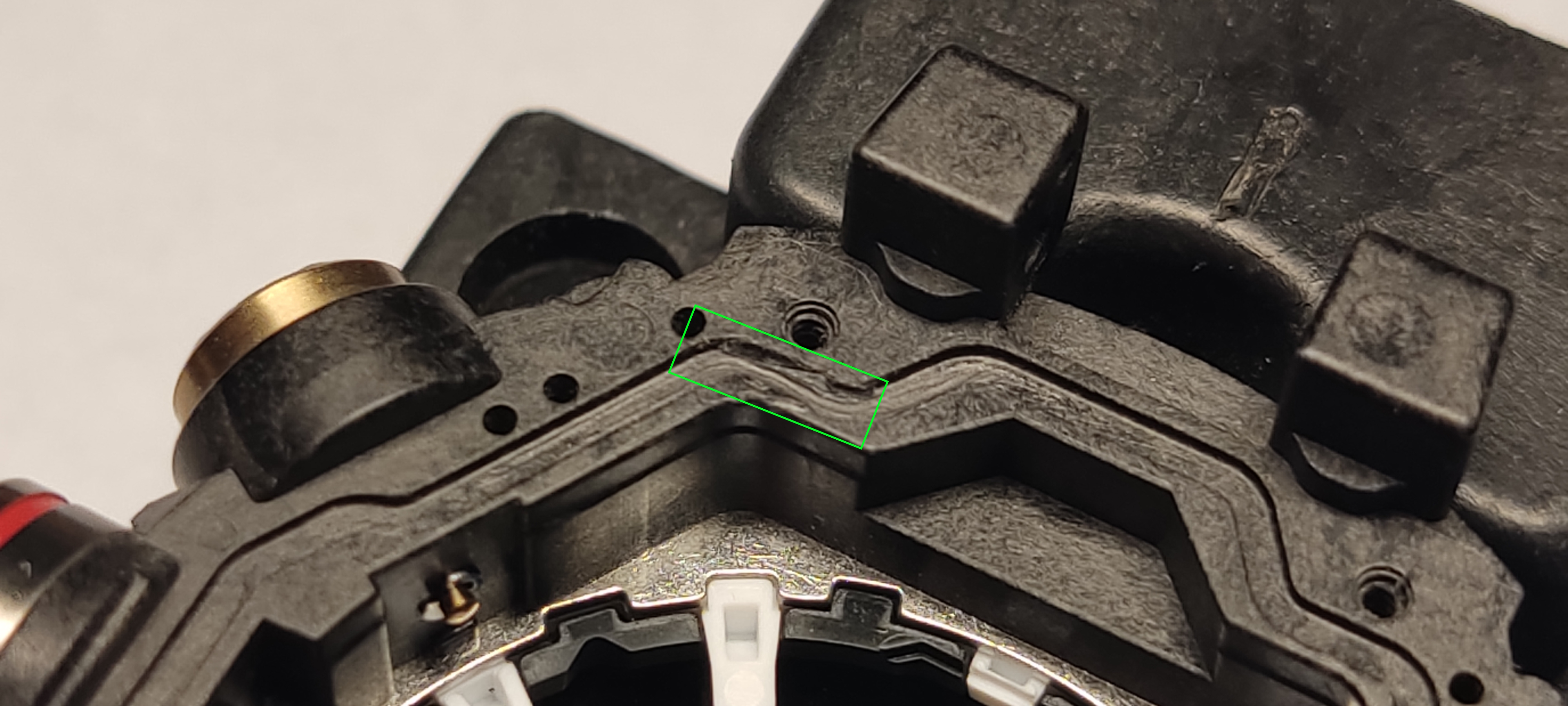

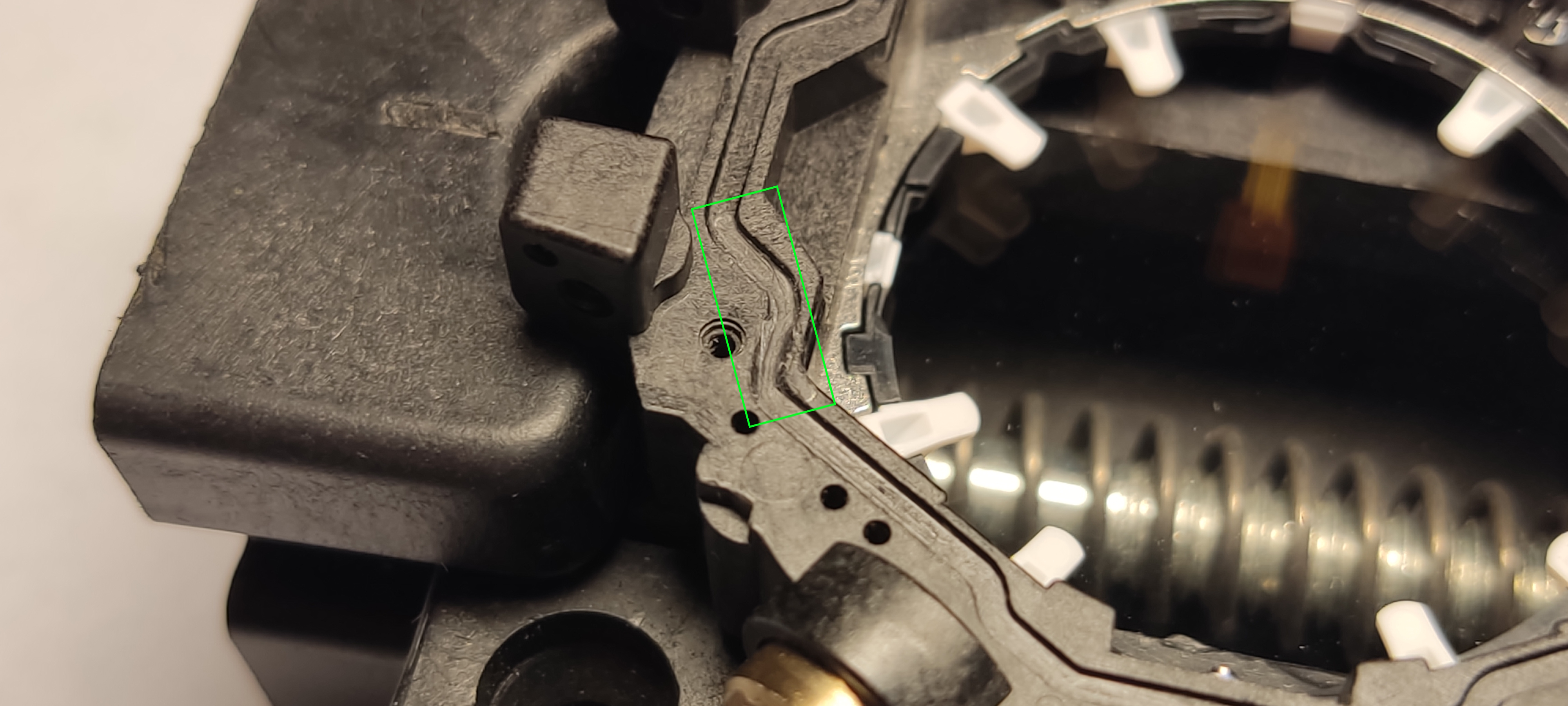

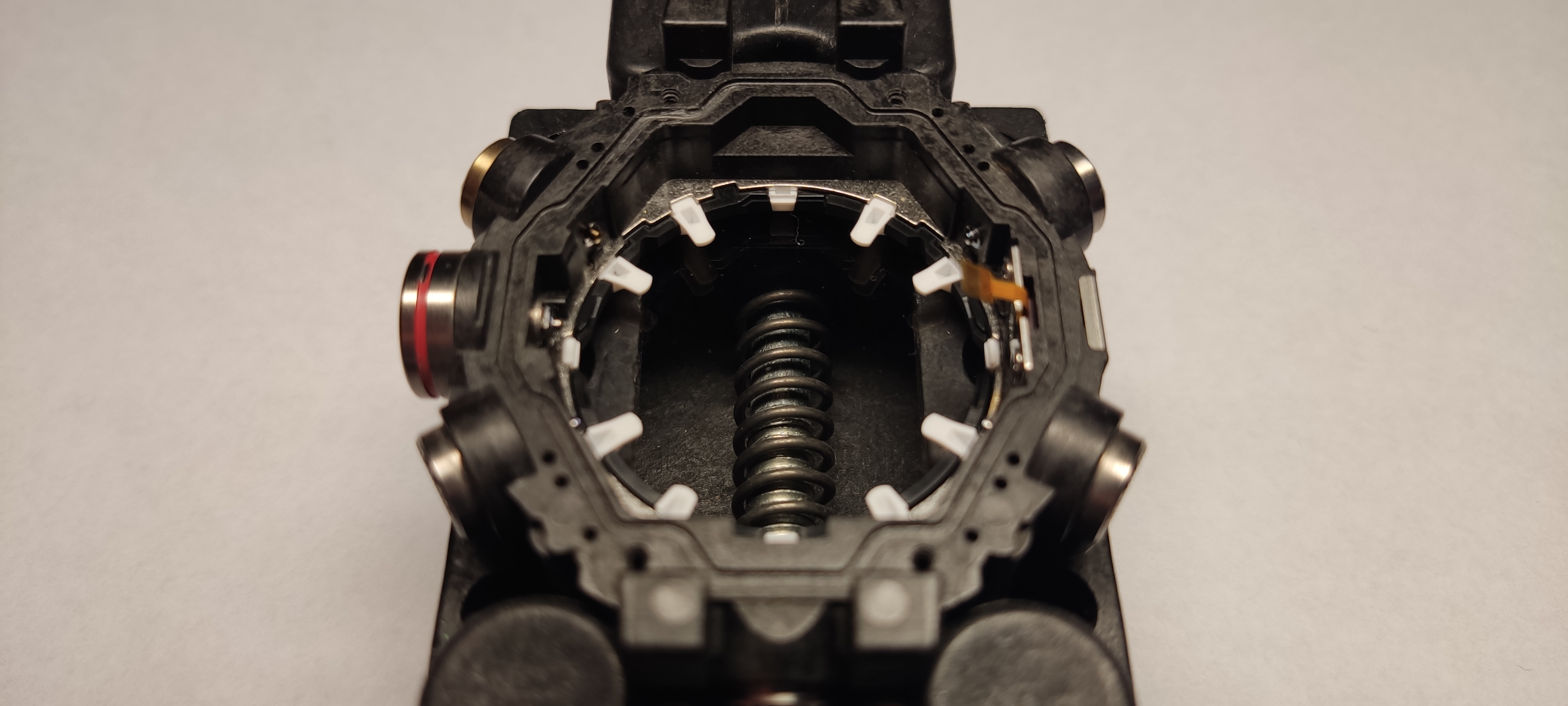

Першим етапом стало повне видалення залишків сторонніх матеріалів із посадкового жолоба. Після очищення було виконано відновлення пошкоджених ділянок із подальшим контролем їхньої геометрії по всьому периметру. Головним завданням було повернути поверхні правильну форму, необхідну для рівномірної роботи нового ущільнювача.
На відміну від косметичного усунення дефектів, подібне відновлення спрямоване на усунення самої причини втрати герметичності. Лише після цього можна переходити до подальших етапів ремонту.

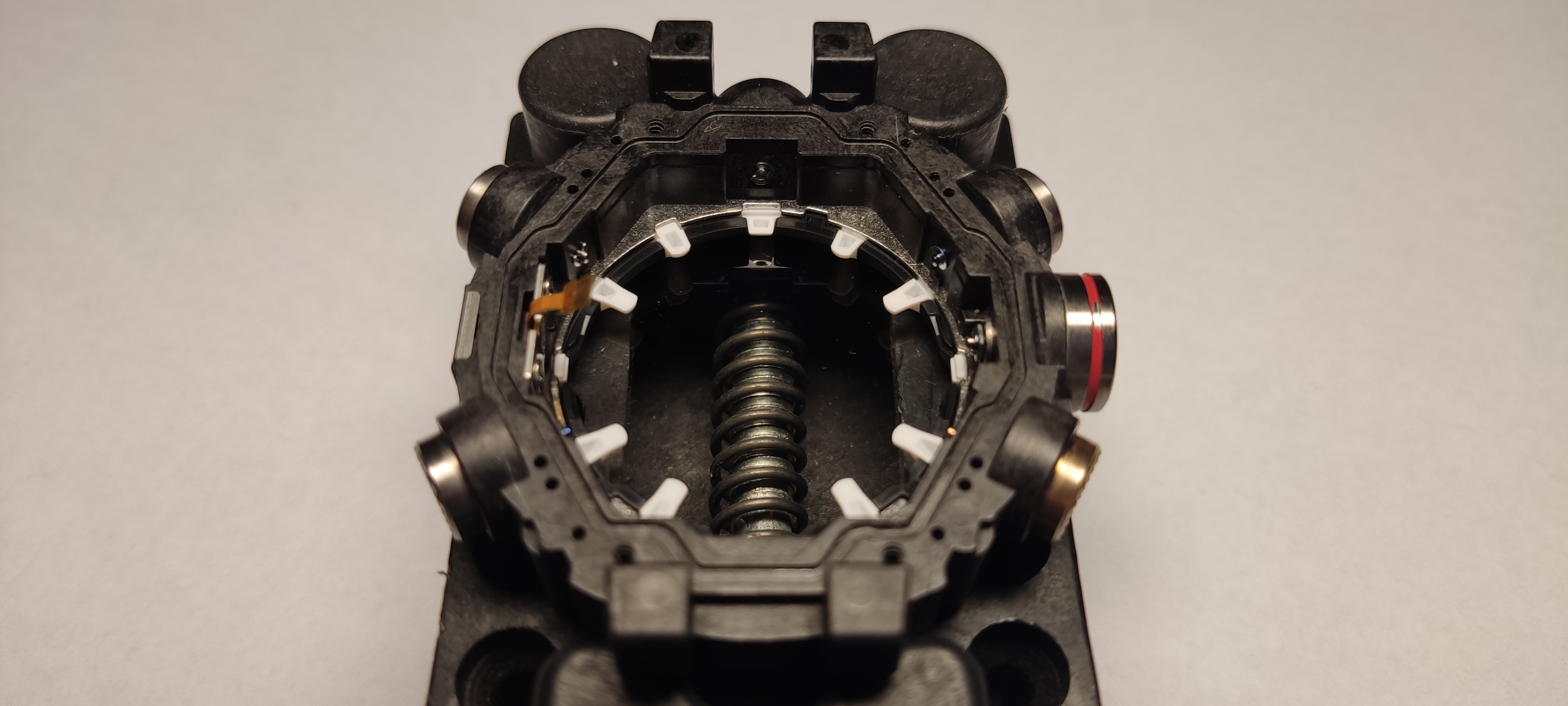

Після завершення відновлювальних робіт корпус був повністю очищений від продуктів механічної обробки, пилу та інших забруднень, що могли залишитися після ремонту.
Особливу увагу приділили внутрішнім поверхням, посадковим площинам і місцям встановлення ущільнювальних елементів.

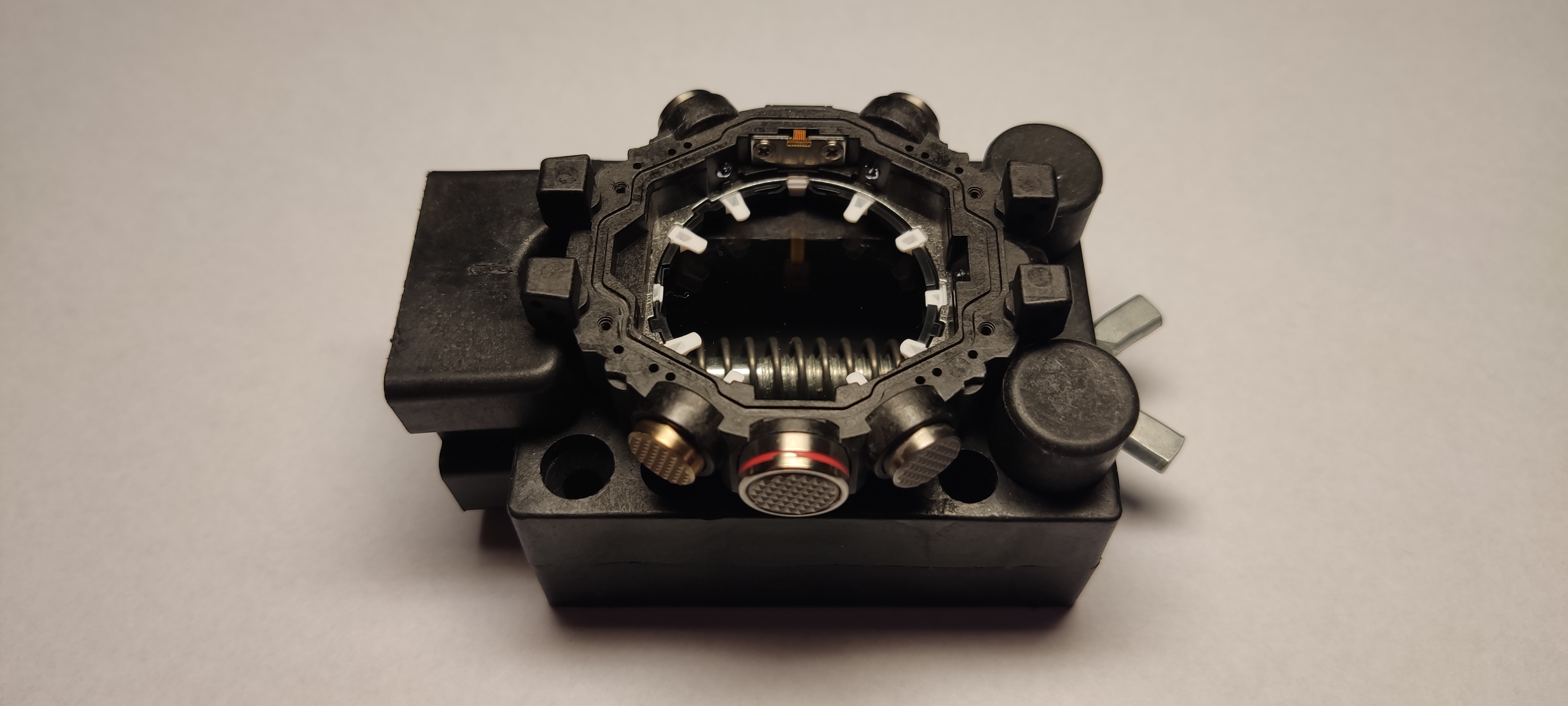

На цьому етапі корпус ще залишався порожнім. Електронний модуль навмисно не встановлювався до завершення перевірки герметичності.
Така послідовність дозволяє виключити ризик повторного контакту електроніки з вологою у випадку виявлення будь-яких недоліків під час випробувань.
Після встановлення нової оригінальної ущільнювальної прокладки корпус було зібрано для проведення випробування на герметичність.
Саме перевірка під тиском є єдиним способом об'єктивно оцінити ефективність виконаних робіт. Зовнішній вигляд корпусу або правильне встановлення ущільнювача не можуть підтвердити відновлення водозахисту без відповідного тестування.
Після завершення випробувань корпус знову був відкритий для контрольного огляду внутрішніх поверхонь. Ознак проникнення повітря або вологи виявлено не було, що підтвердило відновлення герметичності після ремонту.

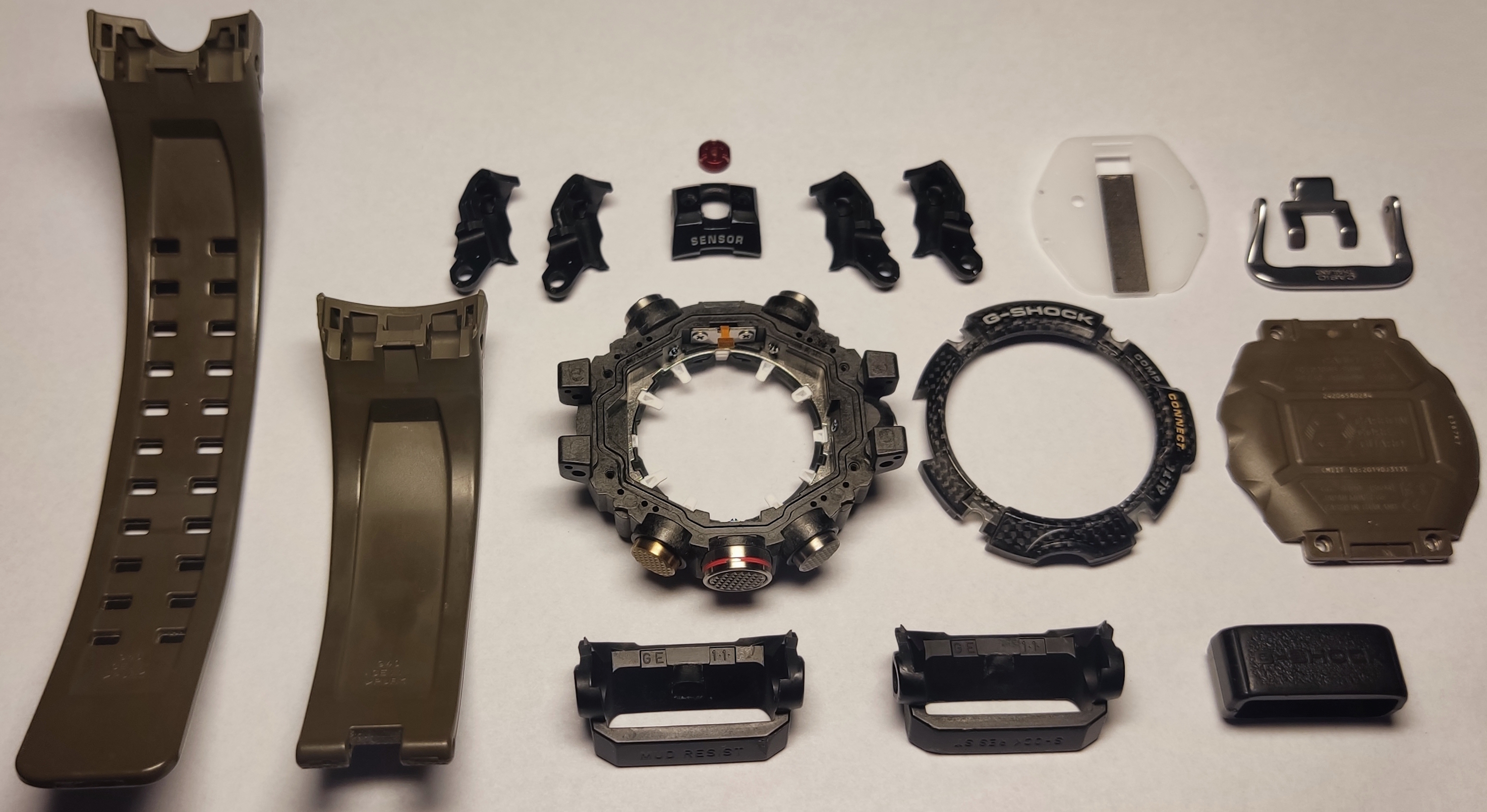

Поки тривали роботи з відновлення корпусу та очікування нової ущільнювальної прокладки, було виконано повне очищення всіх зовнішніх деталей годинника.
Під час активної експлуатації забруднення накопичуються не лише на поверхні корпусу. Значна їх частина залишається між елементами ремінця, біля втулок, у місцях кріплення, навколо кнопок і під зовнішніми захисними деталями.
Кожен вузол очищався окремо, після чого всі елементи проходили контроль перед остаточним складанням. Такий підхід дозволяє не лише покращити зовнішній вигляд годинника, а й усунути забруднення, які здатні накопичувати вологу або прискорювати природне зношування окремих деталей.
Після завершення сушіння електронний модуль пройшов повторний огляд і функціональну перевірку. Особливу увагу приділили роботі цифрової індикації, кнопок керування, датчиків і Bluetooth-з'єднання.
Під час ремонту були зафіксовані окремі особливості роботи Bluetooth, характерні для модулів, які певний час перебували під впливом вологи. Після виконання базових перевірок робота бездротового інтерфейсу залишалася працездатною, однак повністю виключити можливість прояву прихованих наслідків після тривалого контакту електроніки з вологою неможливо.
Повне розбирання електронного модуля з подальшим очищенням друкованої плати, мікроскопічною діагностикою та тривалими випробуваннями потребувало б значно більшого обсягу робіт.
На момент ремонту власник звернувся з проханням повернути годинник якомога швидше. Через це було прийнято рішення завершити погоджений обсяг робіт із відновлення корпусу та герметичності без проведення повного розбирання електронного модуля.

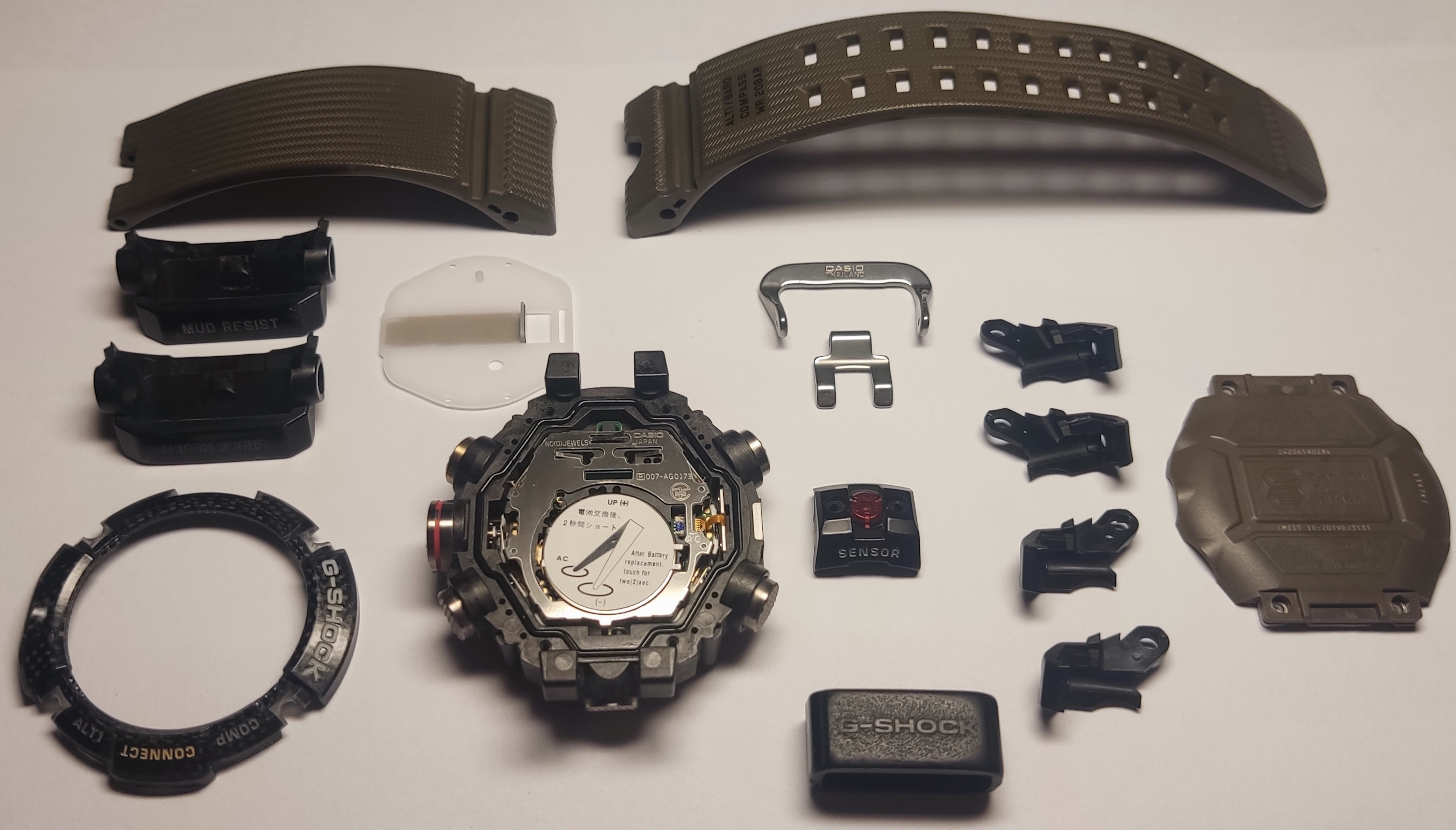

Після завершення всіх підготовчих операцій електронний модуль було встановлено в корпус, виконано остаточне складання годинника та проведено контроль працездатності основних функцій.
Окрему увагу приділили правильному розташуванню ущільнювальної прокладки, рівномірному затягуванню задньої кришки та перевірці роботи кнопок після складання.

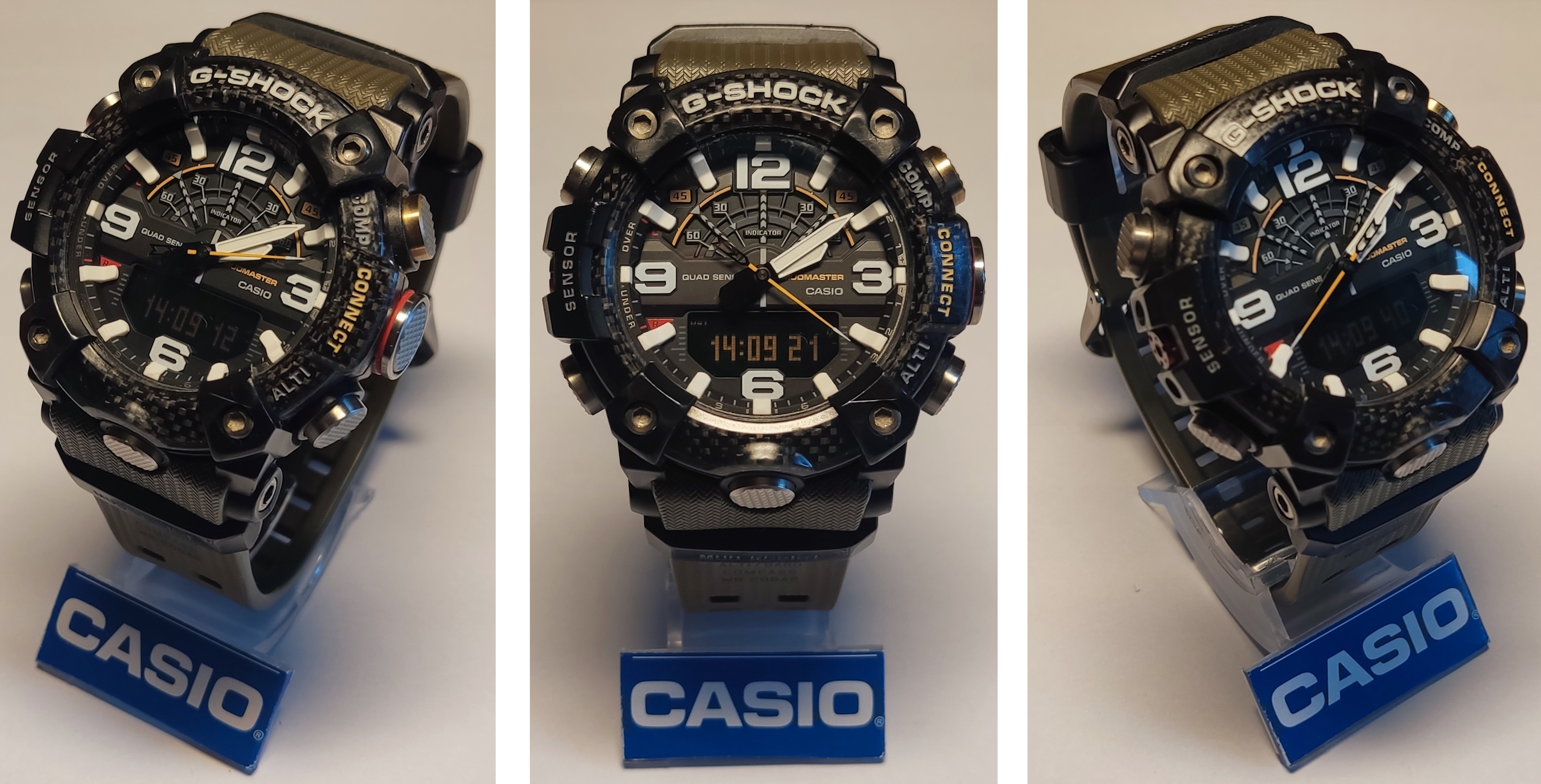

Після завершення всіх робіт годинник повністю зібрали та підготували до передачі власнику.
У цьому сервісному випадку причиною проникнення вологи стало не природне старіння ущільнювача, а поєднання механічно пошкодженого посадкового жолоба та деформованої ущільнювальної прокладки. Саме ці дефекти сформували шлях, через який вода потрапляла всередину корпусу.
Під час ремонту було виконано відновлення посадкової поверхні, встановлено нову оригінальну прокладку, очищено корпусні елементи, проведено перевірку герметичності та виконано остаточне складання годинника.
Водночас цей випадок добре демонструє ще одну особливість подібних ремонтів. Відновити герметичність корпусу значно простіше, ніж повністю оцінити довгостроковий стан електронного модуля після контакту з вологою. Навіть якщо після складання всі функції працюють нормально, приховані наслідки можуть проявитися значно пізніше.
Саме тому після будь-якого проникнення води основним завданням є не лише усунення зовнішніх проявів несправності, а й максимально швидке припинення впливу вологи на електроніку та відновлення герметичності корпусу. Чим раніше це буде зроблено, тим вищою є ймовірність уникнути незворотних пошкоджень внутрішнього модуля.
