Sensor Watch - це один із найцікавіших прикладів того, як культовий цифровий годинник Casio F-91W може отримати друге життя без втрати власного характеру. Йдеться не про офіційну модель Casio і не про стандартний smartwatch. Sensor Watch є стороннім open-source проєктом, який пропонує замінити штатну плату в корпусі F-91W на сучасну програмовану електроніку.

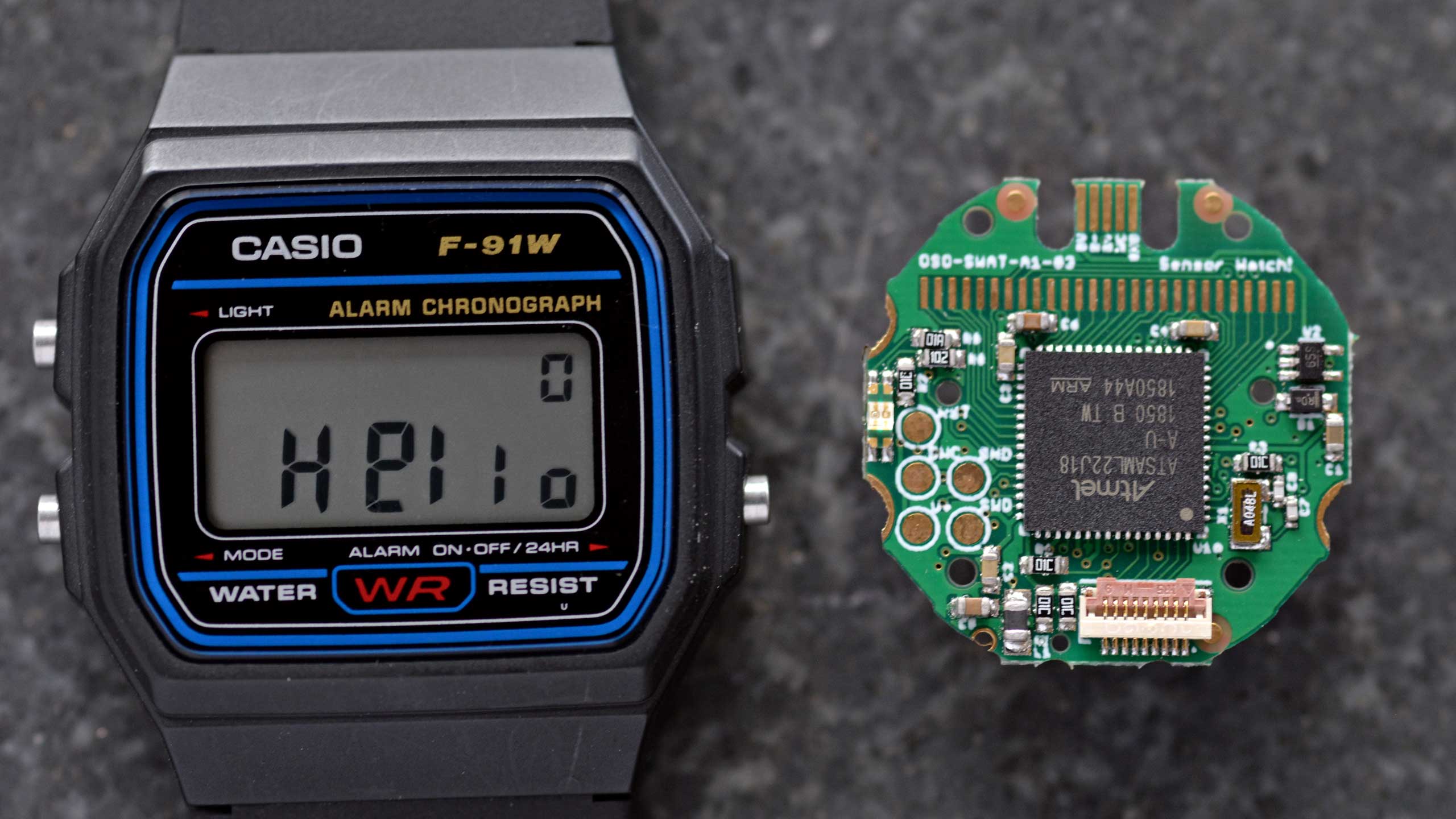

Ідея проста, але дуже сильна: зовні залишається той самий впізнаваний F-91W з його компактним корпусом, трьома кнопками та класичним сегментним LCD. Але всередині замість стандартного модуля з’являється плата на ARM Cortex M0+, яку можна прошивати, програмувати й розширювати сенсорами. Sensor Watch описується як board replacement для Casio F-91W на базі Microchip SAM L22 з вбудованим контролером сегментного LCD, можливістю писати власні програми, прошивати пристрій через USB за допомогою UF2 bootloader і встановлювати плату у корпус годинника.

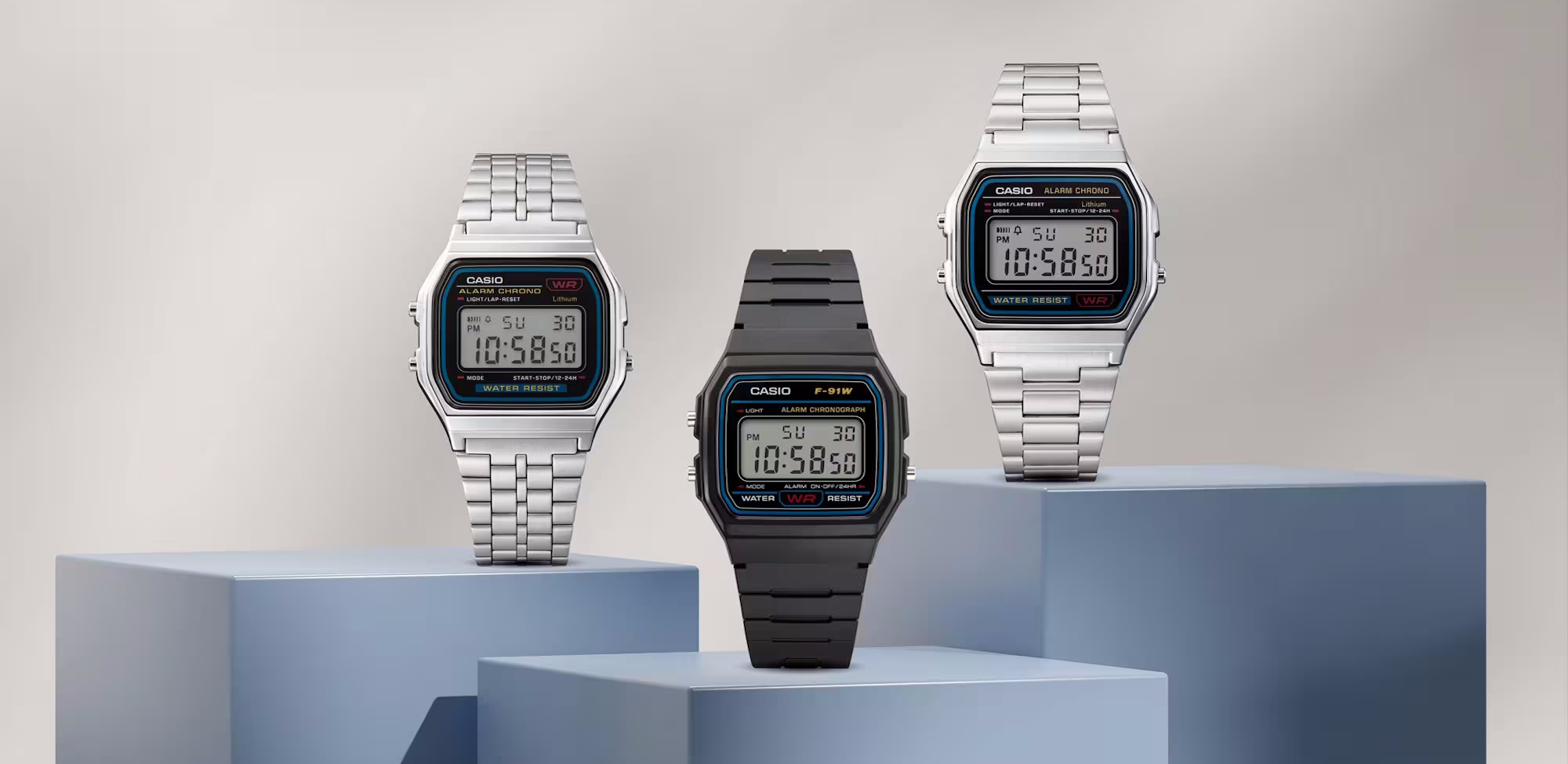

Вибір F-91W не випадковий. Це не просто дешевий цифровий годинник, а одна з найвідоміших моделей Casio. F-91W цікавий тим, що його сила завжди була в мінімалізмі. Це годинник без зайвого: час, дата, будильник, секундомір, підсвітка, легкий корпус і дуже проста форма. З моменту появи у 1989 році модель майже не втратила своєї впізнаваності: її цінують за практичність, доступність, малу вагу, довгу автономність і дизайн, який став частиною цифрової культури Casio. Годинник має профіль лише 8,5 мм і важить 21 г, тому його зручно носити щодня.
Саме цей культурний статус робить Sensor Watch цікавим не тільки технічно, а й символічно. F-91W давно став знаком простоти, практичності й цифрової ностальгії. Його не потрібно “покращувати” візуально, тому Sensor Watch робить інше: залишає зовнішній образ майже недоторканим, але радикально змінює внутрішню логіку годинника.
У результаті виходить дивний і привабливий гібрид: ззовні - бюджетна цифрова класика Casio, всередині - мікроконтролерна платформа для тих, хто хоче носити власний код на руці.
Sensor Watch важливо не плутати зі smartwatch у звичному сенсі. Тут немає великого кольорового екрана, мобільних повідомлень, фітнес-екосистеми або постійного зв’язку зі смартфоном. Його філософія інша.
Це радше мінімалістичний open-source комп’ютер у корпусі Casio F-91W. Він не намагається замінити Apple Watch, Garmin або Wear OS. Його мета - дати ентузіастам доступ до програмованої платформи, яка зберігає автономність, компактність і естетику класичного цифрового годинника.
У цьому сенсі Sensor Watch ближчий до культури maker-проєктів, мікроконтролерів і DIY-модифікацій. Користувач не просто купує готову функцію. Він може змінювати прошивку, писати власні watch faces, підключати сенсори й адаптувати годинник під свої задачі.

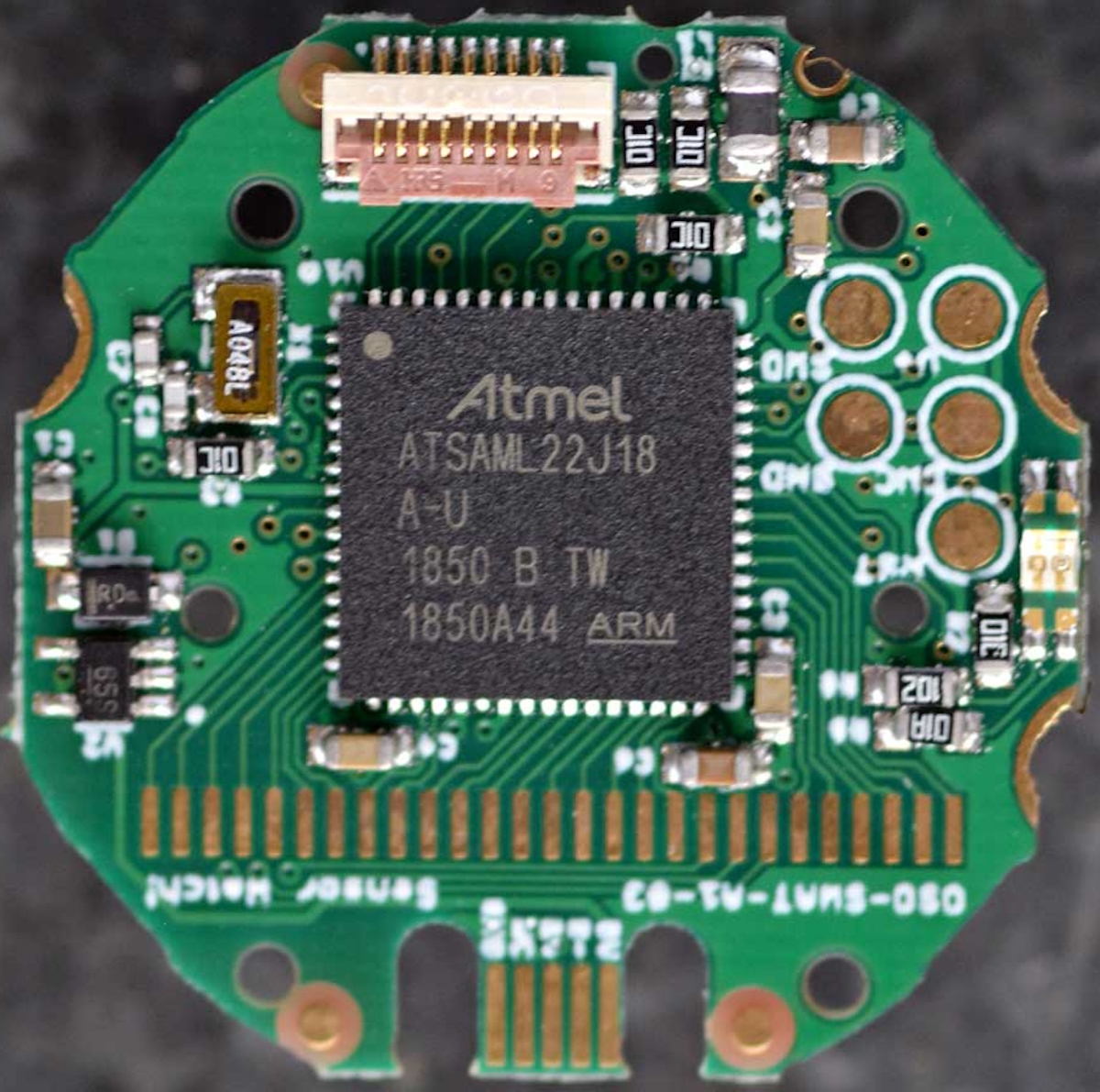

Серце Sensor Watch - мікроконтролер Atmel ATSAML22J18. Саме це маркування видно на центральній мікросхемі плат Sensor Watch. У загальному описі проєкту він згадується як Microchip SAM L22, і це коректно з точки зору сучасної продуктової лінійки, але на самих платах можна побачити саме напис Atmel ATSAML22J18.
Це важливе уточнення для технічного розуміння. SAM L22 - це сімейство енергоефективних 32-бітних мікроконтролерів на архітектурі ARM Cortex M0+, а ATSAML22J18 - конкретний чип, який використовується у платі Sensor Watch. Він добре підходить для такого формату, тому що поєднує низьке енергоспоживання, достатню обчислювальну гнучкість і вбудований контролер сегментного LCD.
Останній пункт особливо важливий. Sensor Watch не використовує новий піксельний дисплей, а працює з оригінальним сегментним LCD від Casio F-91W. Тому мікроконтролер має напряму керувати сегментами дисплея, зберігаючи класичний вигляд годинника. Саме наявність вбудованого segment LCD controller робить ATSAML22J18 логічним вибором для цього проєкту.

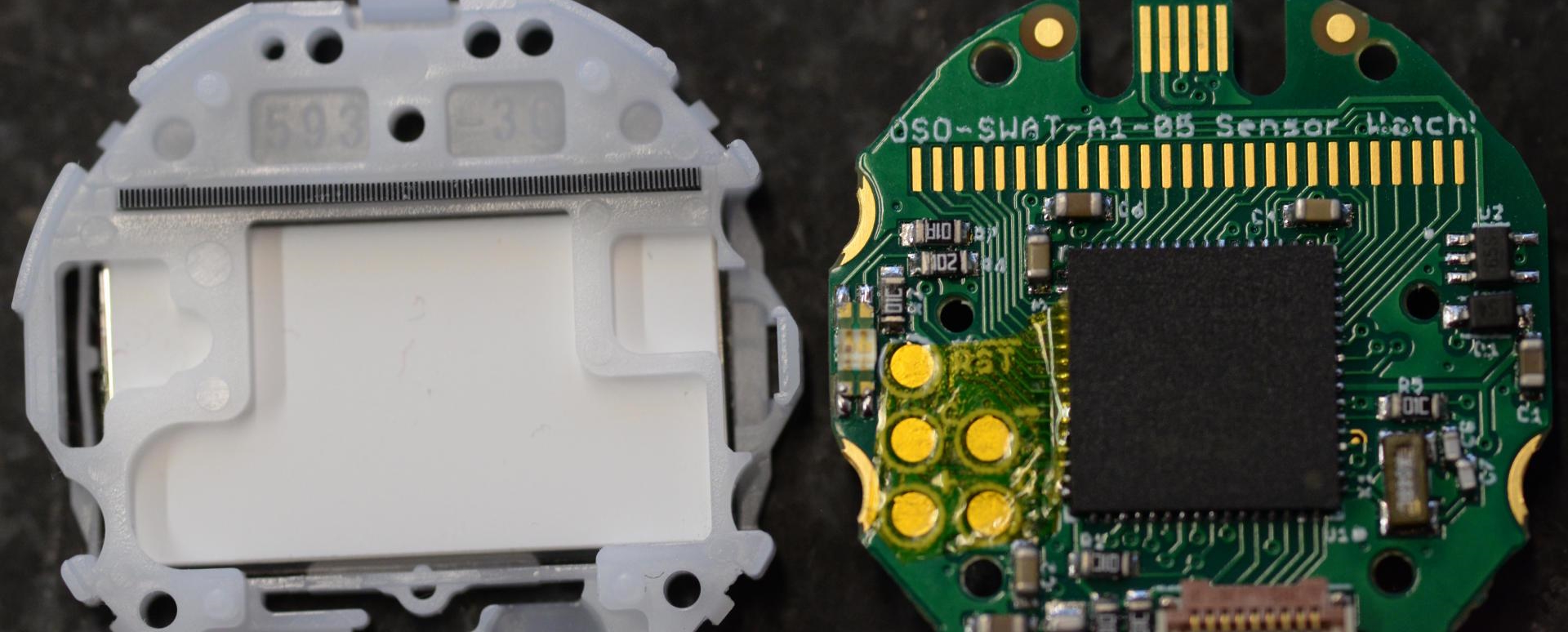

На фотографіях плат видно компактну круглу форму PCB, контактну гребінку для LCD, окремий роз’єм для сенсорних плат, службові контактні майданчики, елементи живлення та дискретну обв’язку. Центральний чип Atmel ATSAML22J18 займає основну площу плати і фактично перетворює корпус F-91W або сумісних моделей на програмовану платформу.
У практичному сенсі це означає, що всередині годинника працює не звичайний кварцовий модуль Casio, а повноцінний мікроконтролерний вузол. Він відповідає за логіку прошивки, роботу з LCD, обробку натискань кнопок, режими енергозбереження, підсвітку, потенційний звук через п’єзозумер і взаємодію з додатковими сенсорними платами.
При цьому Sensor Watch зберігає головну філософію F-91W - мінімальне енергоспоживання. Проєкт розрахований не на коротку автономність, як у сучасних smartwatch, а на роботу від батарейки-таблетки протягом тривалого часу. Саме тому вибір ATSAML22J18 виглядає технічно виправданим: це не надлишково потужний процесор, а енергоефективний ARM Cortex M0+, достатній для годинникових функцій, кастомних watch faces, роботи з кнопками, підсвіткою і простими сенсорними сценаріями.

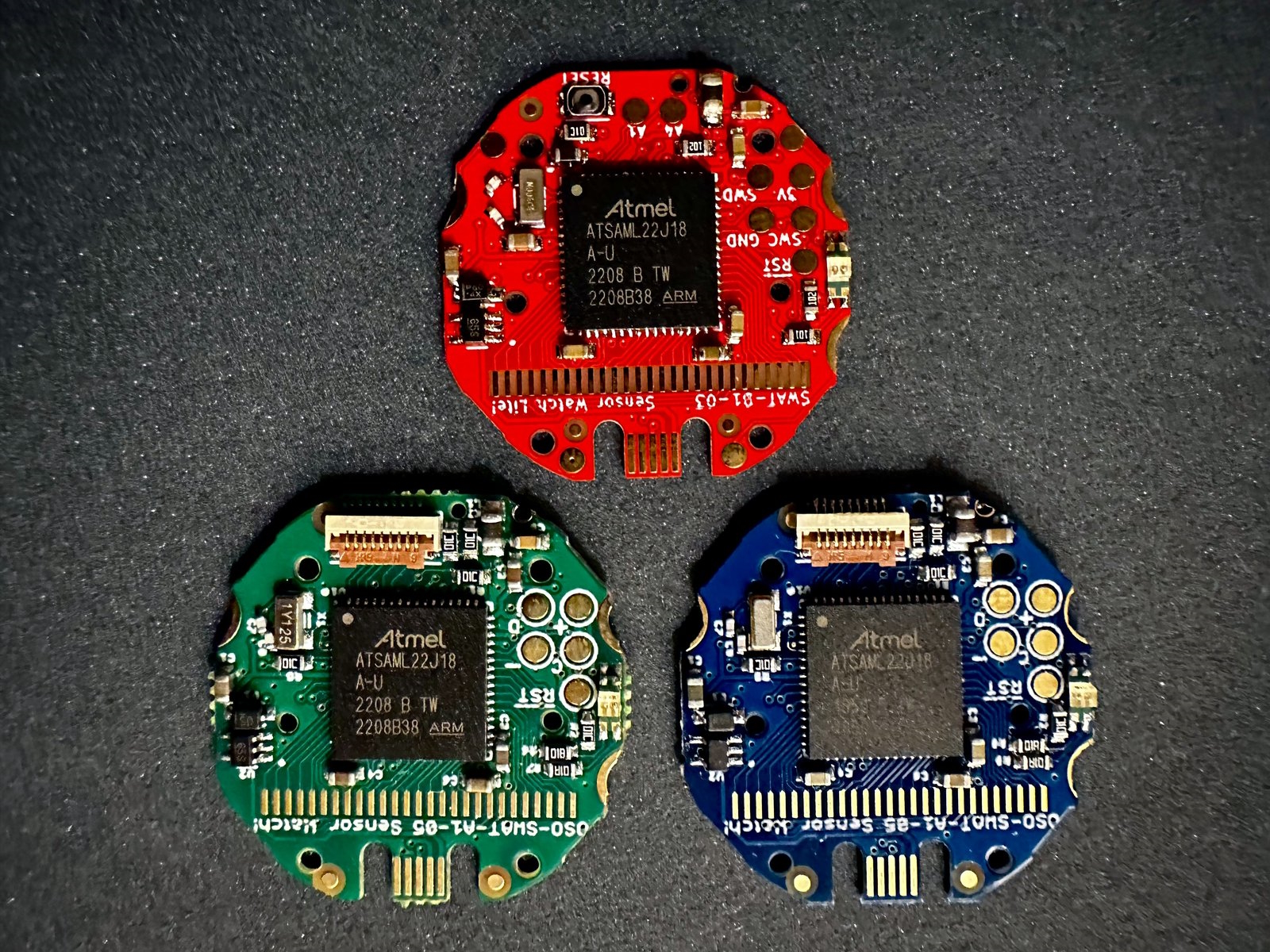

Окремо варто звернути увагу на відкритість плати. На знімках видно різні ревізії Sensor Watch у зеленому, синьому та червоному виконанні PCB. Візуально вони демонструють розвиток проєкту: компонування змінюється, але базова логіка зберігається - центральний мікроконтролер Atmel ATSAML22J18, контактна зона під LCD, сервісні майданчики, роз’єм для розширення та форма, адаптована під корпус класичних цифрових Casio.
Саме це і робить Sensor Watch цікавим технічно. Він не просто додає нову плату в старий корпус. Він використовує сучасний низькоенергетичний мікроконтролер, щоб зберегти оригінальний LCD і кнопкову логіку F-91W, але відкрити їх для власного програмування, прошивок, додаткових функцій і сенсорних експериментів.
Одне з ключових технічних рішень Sensor Watch - можливість прошивки плати через USB без окремого програматора. Це важливо, тому що користувач може змінювати firmware ще до встановлення модуля в корпус годинника.
На платі Sensor Watch передбачений USB-інтерфейс у форматі Micro B. Для переходу в режим прошивки використовується UF2 bootloader: після подвійного натискання кнопки Reset плата визначається комп’ютером як зовнішній накопичувач із назвою WATCHBOOT. Далі процес виглядає максимально просто - користувач копіює UF2-файл прошивки на цей накопичувач, після чого firmware записується в пам’ять мікроконтролера.
Такий підхід прибирає потребу в окремому програматорі, складних командах або спеціальному обладнанні. Можна використати готову прошивку Second Movement або зібрати власний варіант із потрібними watch faces, функціями та налаштуваннями.
Практично важливий момент полягає в тому, що прошивку бажано встановити до фінального складання годинника. Після монтажу плати Sensor Watch у корпус Casio F-91W або A158 доступ до USB-порту стає неможливим без повторного розбирання. Тому правильна послідовність виглядає так: спочатку вибрати або зібрати firmware, прошити плату через UF2 bootloader, перевірити базову роботу, і лише після цього встановлювати модуль у корпус.
Цей процес добре показує технічний характер Sensor Watch. Це не звичайне налаштування через мобільний застосунок, а повноцінна апаратна модифікація: користувач працює з платою, firmware, bootloader і фізичним встановленням модуля в годинник.
Стандартна прошивка Sensor Watch називається Second Movement. Вона керує різними екранами контенту, які називаються watch faces. Це можуть бути прості інформаційні екрани, наприклад годинник або календар, або інтерактивні інтерфейси, наприклад налаштування.
Second Movement відповідає за запуск watch faces, переходи між ними і режим низького енергоспоживання після періоду бездіяльності. У прошивці вже є базові екрани для годинника, налаштувань і встановлення часу, але користувач може змінювати порядок екранів або писати власні.
Тобто Sensor Watch - це не просто нова плата для старого корпусу. Це програмне середовище, у якому F-91W перетворюється на носимий інтерфейс. Його функціональність визначається не тільки залізом, а й тим, які watch faces користувач вирішить встановити.
Sensor Watch зберігає базову фізичну логіку F-91W: MODE, ALARM і LIGHT. Саме ці три кнопки залишаються головним способом керування прошивкою.
У Second Movement коротке натискання MODE зазвичай перемикає watch faces по колу. Довге натискання MODE або повертає користувача до основного екрана Clock, або переводить до вторинного списку екранів. ALARM працює як універсальна кнопка дії, наприклад старт або стоп секундоміра, зміна значення чи вхід у додаткові налаштування. LIGHT здебільшого вмикає підсвітку, але у складніших інтерфейсах може працювати як перехід між полями.
Це дуже важлива частина ідеї Sensor Watch. Він не додає сенсорний екран і не змінює годинник до невпізнаваності. Проєкт приймає обмеження F-91W і будує на них нову логіку. Три кнопки залишаються трьома кнопками, але за ними тепер ховається значно гнучкіша система.

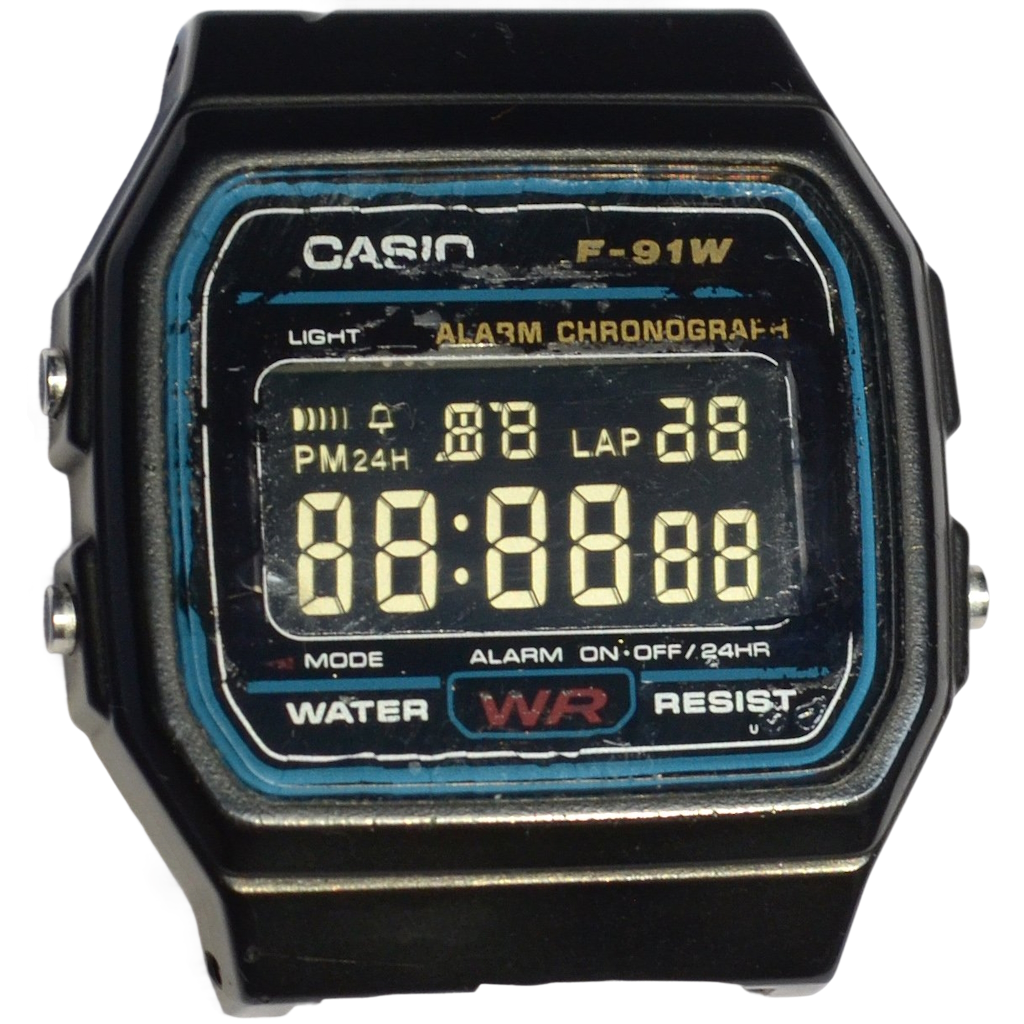

Sensor Watch використовує сегментний LCD, тобто екран, який спочатку був створений для простих цифрових годинників. У стандартній логіці дисплея F-91W кожен символ і кожна індикаторна зона мають жорстко визначене місце. Це не піксельний екран, де можна вільно намалювати будь-який інтерфейс. Кожне число, літера або службовий значок повинні вписуватися в можливості конкретних сегментів.
У базовій конфігурації дисплей має п’ять індикаторів, десять цифрових позицій і окремий сегмент двокрапки для часу. Позиції 0-1 у верхньому рядку зазвичай використовуються для дня тижня або коротких позначень, позиції 2-3 - для дня місяця, а позиції 4-9 у нижньому рядку - для основного часу. Саме така логіка зберігає класичну мову F-91W: мінімум графіки, максимум функціональності в межах дуже простого LCD.

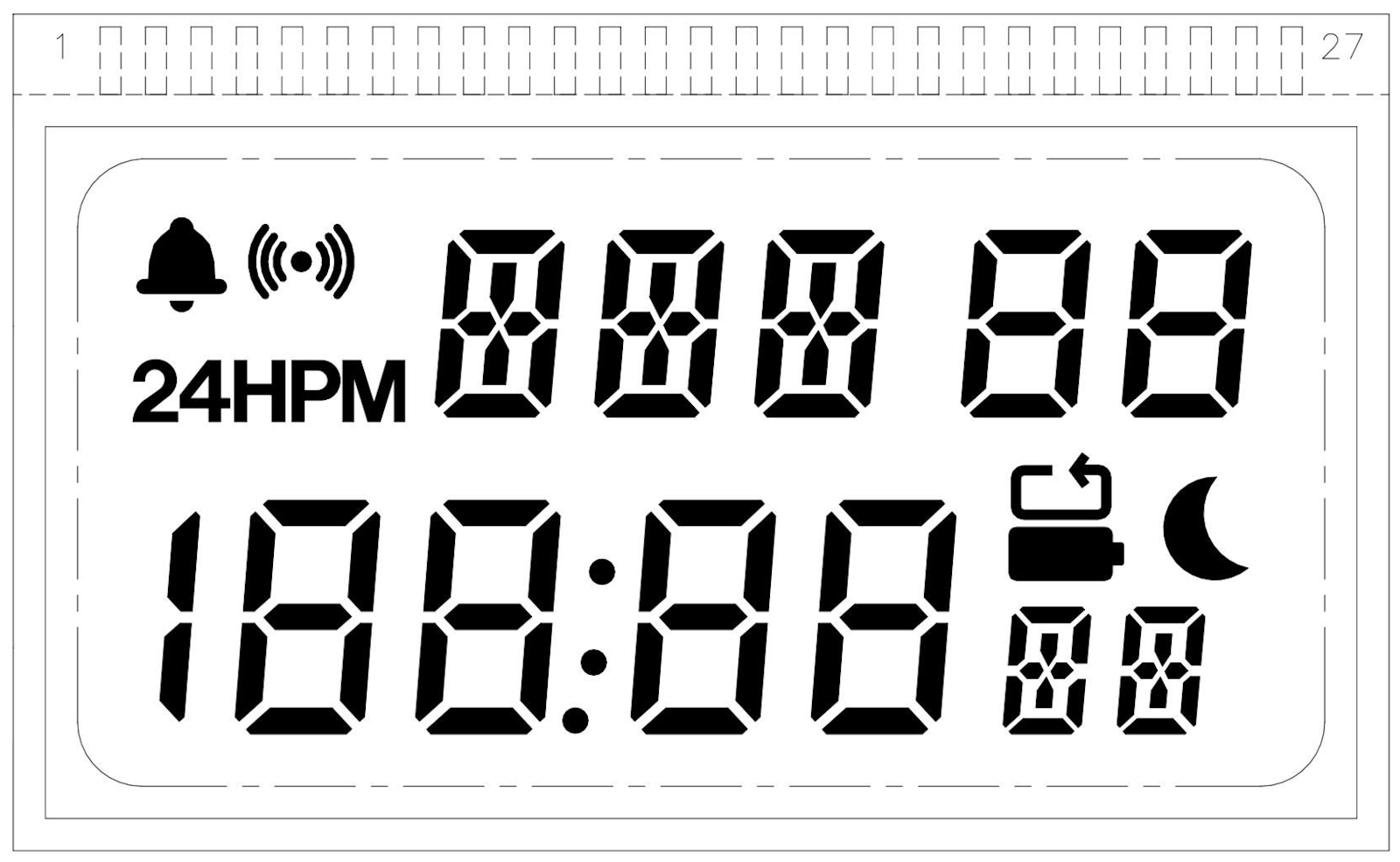

Але Sensor Watch цікавий тим, що навколо нього вже сформувалася спільнота ентузіастів, які не обмежуються лише стандартною розкладкою елементів дисплея. На одному із зображень видно альтернативну схему LCD, яка не повторює повністю класичну структуру F-91W. Це не помилка і не несумісність, а приклад кастомного дисплейного підходу: розробники створюють власні інформативні й унікальні представлення сегментів, зберігаючи повну сумісність із контактною групою годинника F-91W.
Це важливий технічний момент. Sensor Watch дозволяє працювати не тільки зі штатним LCD, а й з кастомними сегментними дисплеями, які фізично відповідають корпусу та контактам F-91W, але мають іншу логіку відображення. Завдяки цьому на екрані можна показувати не лише стандартний час, дату або скорочені написи, а й більш спеціалізовані дані - наприклад температуру, службові індикатори, статус батареї, режими сенсорів або інші кастомні watch faces.
Саме тут Sensor Watch стає особливо цікавим для розробників. Обмеження LCD не зникають, але перетворюються на поле для інженерної творчості. Потрібно не просто вивести дані, а придумати, як подати їх у межах доступних сегментів, індикаторів і контактної групи. У цьому сенсі Sensor Watch не руйнує спадщину F-91W, а розширює її: класичний сегментний дисплей отримує нові сценарії використання, не втрачаючи своєї ретро-естетики.

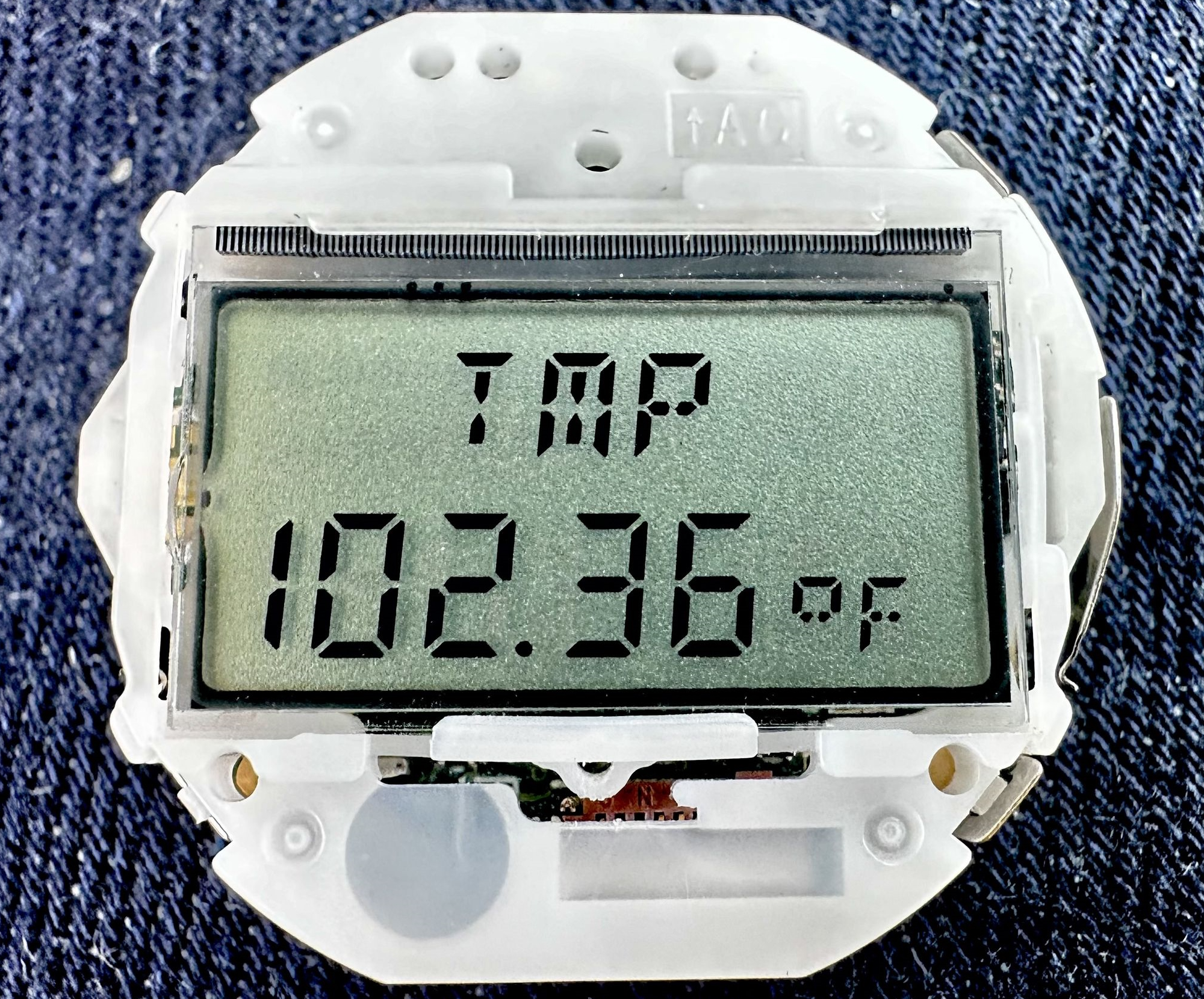

Фотографія з показом температури добре демонструє цю ідею на практиці. Замість звичного для F-91W розміщення часу на дисплеї з’являється функціональний екран із позначенням “TMP” і значенням температури. Тобто дисплей залишається сегментним і обмеженим, але прошивка й кастомна логіка дозволяють використовувати його як інформаційний інтерфейс для зовсім інших задач.
Тому сила Sensor Watch не тільки в заміні плати. Вона також у тому, що навіть такий простий елемент, як LCD-дисплей F-91W, стає відкритим простором для експериментів. Стандартна розкладка зберігає зв’язок із класикою Casio, а кастомні LCD-рішення показують, як далеко можна зайти, залишаючись у межах тієї самої форми, корпусу і контактної архітектури.
Sensor Watch підтримує LED-підсвітку з відтінками червоного, зеленого і жовтого. Також можна задіяти п’єзозумер F-91W, але для цього потрібна легка пайка.
Окремий блок можливостей пов’язаний із 9-контактним роз’ємом для сенсорних плат. У базовій платі Sensor Watch немає сенсорів, і це зроблено навмисно. Ідея в тому, щоб користувач сам обирав, які датчики йому потрібні. Роз’єм дає живлення 3V, I²C з pull-up резисторами і п’ять GPIO, які можуть працювати як аналогові входи, цифрові входи з перериваннями, цифрові виходи, SPI, UART, PWM або зовнішні входи пробудження.
Розмір доступної області для електроніки на сенсорних платах дуже малий - 5,7 × 5,7 × 1 мм. Але цього може вистачити для environmental sensor, MEMS-акселерометра, магнітометра і кількох конденсаторів. Документація підкреслює, що компоненти мають бути дуже компактними, наприклад QFN або LGA.
Це робить Sensor Watch не просто програмованим годинником, а мініатюрною лабораторією на зап’ясті. Його можна розширити саме тими сенсорами, які потрібні конкретному користувачу.
Sensor Watch орієнтований на годинники Casio з Module 593. Документація зазначає, що F-91W використовує Module 593, який вперше вироблявся ще в 1980-х, а наявність цього модуля можна перевірити за прямокутною позначкою на задній кришці.
Серед сумісних донорів у документації наведені F-84W, F-91W, A158W, A159W, A163W, A164W, A171W, W-31 і W-78. Для F-91W, A158W і A159W окремо згадується ризик контрафакту, тому донорські годинники варто купувати у надійного продавця.
Також є перелік моделей, які не підходять, навіть якщо мають схожу трьохкнопкову компоновку. Серед них A168W, A700W, LA680W і B650W. Причина проста: вони використовують інші механізми. Документація дає практичну підказку: якщо у трьохкнопкових Casio є “Illuminator” backlight, а не бічна підсвітка, це, ймовірно, не Module 593 і такий годинник не підходить для Sensor Watch.
Окрему практичну цінність має відеопрезентація, яка показує процес встановлення плати Sensor Watch у корпус Casio F-91W або A158. Це важливий момент, тому що проєкт не обмежується прошивкою чи програмним налаштуванням. Йдеться саме про фізичну заміну штатного кварцового модуля на нову сенсорну плату.
У відео демонструється повний базовий процес апгрейду: розбирання годинника, вилучення оригінального модуля, підготовка нової плати, встановлення Sensor Watch у корпус і подальше складання компонентів. Для моделей на кшталт F-91W або A158 це дає можливість зберегти оригінальний корпус, кнопки та LCD-естетику, але замінити стандартну електроніку на програмовану open-source платформу.
Окремо в інструкції згадується опціональна пайка для підключення зумера. Це не обов’язковий етап для базової роботи годинника, але він дозволяє задіяти звукові можливості через п’єзоелемент. Тобто користувач може обрати простіший сценарій встановлення або виконати трохи глибшу модифікацію з підтримкою звуку.
Таке відео добре показує реальний характер Sensor Watch. Це не готовий smartwatch і не декоративна кастомізація, а апаратний мод для ентузіастів. Потрібно акуратно розібрати годинник, правильно встановити плату, врахувати сумісність корпусу й за потреби виконати легку пайку. Саме тому проєкт найбільше підходить тим, хто цікавиться електронікою, мікроконтролерами, DIY-культурою та хоче отримати програмований годинник у культовому корпусі Casio.
Sensor Watch навряд чи можна назвати масовим продуктом для звичайного покупця. Це не історія “купив і відразу користуєшся”. Потрібно розібрати годинник, прошити плату, правильно зібрати корпус, розуміти сумісність донорів і прийняти обмеження сегментного дисплея.
Але саме для технічної аудиторії в цьому і є привабливість. Sensor Watch цікавий тим, хто любить F-91W, open-source, мікроконтролери, низьке енергоспоживання, кастомні прошивки й маленькі апаратні експерименти.
Це проєкт для людей, яким недостатньо просто носити годинник. Вони хочуть зрозуміти, як він працює, змінити його логіку і зробити так, щоб на зап’ясті працювала не стандартна прошивка, а їхня власна ідея.

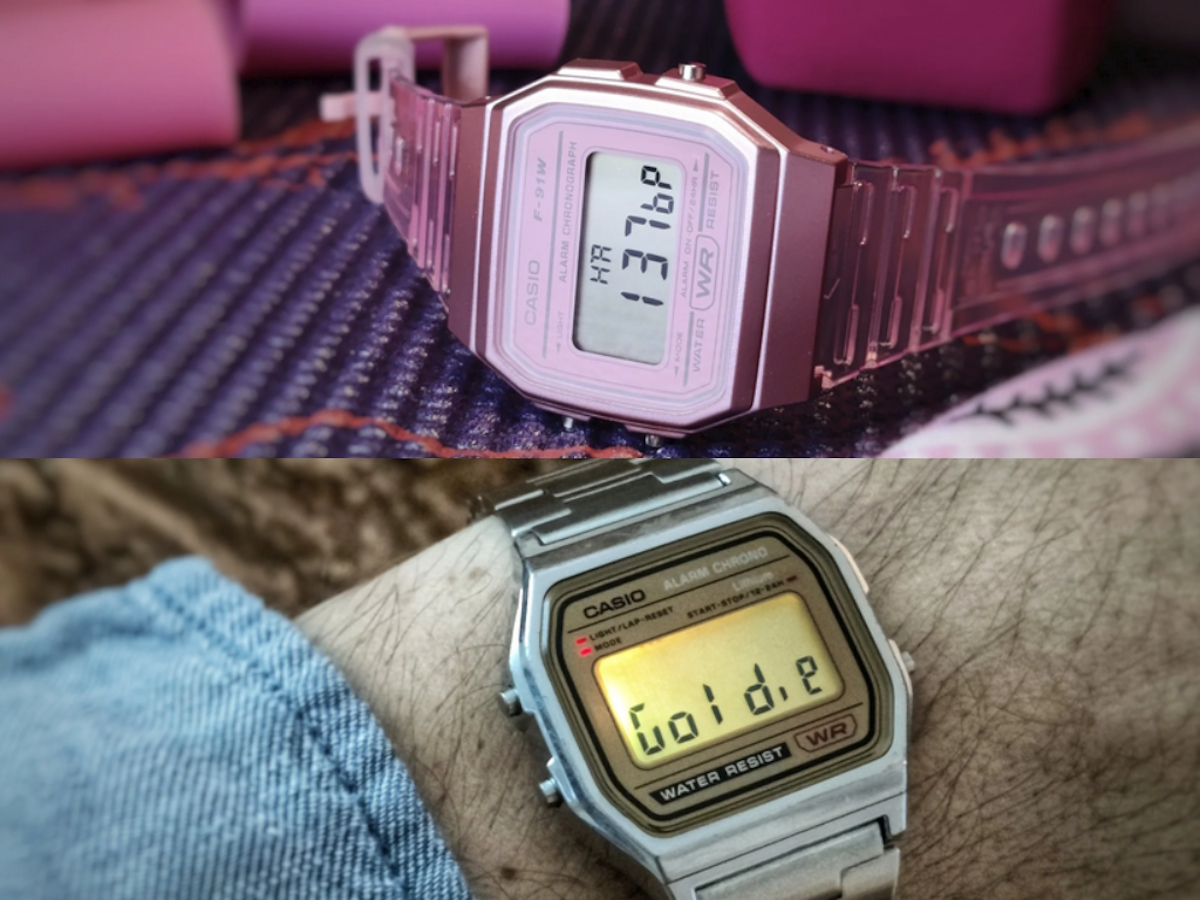

Поруч із Sensor Watch варто згадати ще один проєкт, який працює з тією самою культурною базою класичних цифрових Casio, але пропонує іншу філософію апгрейду. Йдеться про Ollee Watch - незалежний модуль, який перетворює сумісні моделі на кшталт Casio F-91W або A158W на більш готовий smartwatch-формат.
Якщо Sensor Watch ближчий до open-source, DIY і розробницької культури, то Ollee Watch виглядає більш споживчим рішенням. Його ідея не стільки в тому, щоб користувач сам писав прошивки та експериментував із watch faces, скільки в тому, щоб дати класичному корпусу Casio сучасні функції: Bluetooth, мобільний додаток, синхронізацію часу, крокомір, цілі активності, таймери, будильники, логування даних, кастомізацію інтерфейсу, RGB-підсвітку та бездротові оновлення прошивки.
Технічно Ollee Watch подається як модуль із процесором Cortex-M4/M0+ з Bluetooth Low Energy, акселерометром, RGB LED-підсвіткою, гучним зумером і підтримкою мобільного застосунку для iOS та Android. Також заявлені інтеграції з Google Health Connect і Apple Health, що наближає проєкт до звичної логіки сучасних носимих пристроїв.
Окремий сильний аргумент Ollee Watch - автономність. Проєкт заявляє до 10 місяців роботи при щоденному використанні зі стандартними налаштуваннями та до 3+ років у режимі енергозбереження за вимкненого motion sensing. Це важливо, тому що Ollee Watch намагається поєднати smartwatch-функції з автономністю, ближчою до класичних цифрових годинників, а не до звичних “розумних” годинників із щоденною зарядкою.
За сумісністю Ollee Watch орієнтується на моделі з Casio Module 593. Серед протестованих або заявлених моделей згадуються F-91W, A158W, F-84W, A159W, A171W, W-59, A163W і A164W. Тобто, як і Sensor Watch, цей проєкт використовує популярність і доступність класичних цифрових Casio як базу для модернізації.
Головна різниця між Sensor Watch і Ollee Watch полягає в очікуваному користувачі. Sensor Watch більше підходить тим, хто хоче відкрити годинник, прошити плату, працювати з кодом, сенсорними модулями й обмеженнями сегментного LCD. Ollee Watch більше орієнтований на тих, хто хоче зберегти вигляд класичного Casio, але отримати сучасні функції без глибокого занурення в розробку.
У цьому сенсі Ollee Watch можна описати як “sleeper build” для F-91W або A158W: зовні годинник залишається майже звичайною цифровою класикою Casio, але всередині отримує Bluetooth, додаток, датчики активності, RGB-підсвітку та бездротове оновлення. Це інший підхід до тієї самої ідеї - не замінювати культовий F-91W новим smartwatch, а використати його форму як носій сучасної електроніки.
Важливо окремо зазначити, що Ollee Watch не є офіційним продуктом Casio. Це незалежний проєкт, який не пов’язаний із Casio Computer Co., Ltd., не схвалений і не спонсорується компанією. Назви Casio, F-91W та інші модельні позначення в цьому контексті варто розглядати лише як опис сумісності.
F-91W цікавий тим, що його сила завжди була в мінімалізмі. Це годинник без зайвого: час, дата, будильник, секундомір, підсвітка, легкий корпус і дуже проста форма. Casio сама описує цю модель як годинник із видатною практичністю, доступністю, довготривалою популярністю і незмінною формою з 1989 року.
Саме ця простота зробила F-91W культурним об’єктом. Його носять не через статусну демонстрацію, а через зрозумілість, надійність і майже універсальну впізнаваність. У світі, де більшість гаджетів швидко застаріває, F-91W виглядає як виняток: дешевий, легкий, функціональний і майже незмінний десятиліттями.
Sensor Watch не суперечить цій культурі. Він не перетворює F-91W на важкий гаджет і не додає зовнішньої “розумності”. Навпаки, він зберігає скромність оригіналу, але відкриває її для програмування. Зовні годинник залишається тим самим знайомим цифровим Casio, однак усередині отримує нову апаратну логіку: плату з мікроконтролером Atmel ATSAML22J18 із сімейства SAM L22, підтримку власних прошивок, роботу з оригінальним сегментним LCD і можливість розширення через сенсорні модулі.
Саме тому цей проєкт виглядає органічно. F-91W давно став базовим цифровим годинником для мільйонів людей, а Sensor Watch показує, що навіть така проста форма може бути платформою для нових інженерних експериментів. Його цінність не в тому, щоб зробити з F-91W черговий smartwatch, а в тому, щоб дати класичному корпусу нову внутрішню свободу.
У цьому ж культурному полі з’являються й інші проєкти, зокрема Ollee Watch. Якщо Sensor Watch ближчий до open-source, DIY і розробницької культури, то Ollee Watch пропонує більш споживчий шлях модернізації: Bluetooth, мобільний застосунок, крокомір, RGB-підсвітку, бездротові оновлення і функції, ближчі до сучасного smartwatch. Але обидва проєкти працюють з одним і тим самим явищем - бажанням зберегти зовнішню простоту F-91W або сумісних моделей, але дати їм новий технічний зміст.
Це добре пояснює, чому F-91W залишається важливим навіть у 2020-х. Його форма настільки проста й стабільна, що стала своєрідною відкритою рамкою для експериментів. Хтось цінує її в оригінальному вигляді, хтось перетворює на open-source платформу, а хтось бачить у ній основу для прихованого smartwatch-модуля. У будь-якому випадку саме мінімалізм F-91W робить ці експерименти можливими.
Sensor Watch - це не офіційна новинка Casio і не конкурент сучасним smartwatch. Це open-source board swap для Casio F-91W та сумісних моделей на базі Module 593, який переносить культову цифрову модель у світ мікроконтролерів, кастомних прошивок і сенсорних модулів.
Його технічна основа виглядає дуже переконливо для такого формату: Atmel ATSAML22J18 із сімейства Microchip SAM L22, архітектура ARM Cortex M0+, вбудований контролер сегментного LCD, кварц 32.768 kHz, споживання на рівні одиниць мікроампер, UF2-прошивка через USB, стандартна прошивка Second Movement, 9-контактний роз’єм для сенсорів і можливість писати власні watch faces.
Але головна сила Sensor Watch не лише в характеристиках. Вона в тому, що проєкт поважає оригінальний F-91W. Зовні це все ще проста цифрова класика Casio з трьома кнопками, компактним корпусом і легендарним сегментним дисплеєм. Усередині - програмований мікрокомп’ютер, який можна налаштувати під себе.
Саме тут Sensor Watch відрізняється від звичних smartwatch. Він не намагається замінити телефон на зап’ясті, не робить ставку на великий екран і не руйнує естетику оригіналу. Його логіка інша: залишити F-91W таким, яким його впізнають, але дати користувачу можливість змінити те, що зазвичай приховано всередині.
На цьому тлі Ollee Watch показує ще один напрям розвитку тієї ж ідеї. Якщо Sensor Watch звертається до ентузіастів, які хочуть програмувати, прошивати й експериментувати з сенсорами, то Ollee Watch більше орієнтований на користувача, який хоче отримати готові “розумні” функції у класичному корпусі Casio. Разом ці проєкти демонструють, що F-91W і його сумісні родичі стали не просто старими цифровими годинниками, а платформою для різних типів модернізації.
У цьому сенсі Sensor Watch показує найцікавіший шлях оновлення культового годинника: не замінити його смартфоном на зап’ясті, а зробити так, щоб легендарний сегментний LCD, три кнопки і мінімалістичний корпус отримали нове життя в open-source культурі.
F-91W залишається символом простоти, але Sensor Watch доводить, що простота не обов’язково означає закритість. Навпаки, саме вона може стати найкращою основою для експерименту: достатньо маленької плати, енергоефективного ARM-мікроконтролера, відкритої прошивки і бажання побачити в класичному Casio не тільки годинник, а носиму інженерну платформу.
