Стаття розповість реальний технічний кейс Casio Service з відновлення Casio G-Shock GBA-900 на модулі 5641: від первинних симптомів, нестабільної роботи, розсинхронізації стрілок і службової індикації до повного розбирання корпусу, очищення від експлуатаційних забруднень, перевірки кнопок, кріплень ремінця та водозахисту до 4 bar, ревізії модуля, встановлення нового елемента живлення, AC Reset, першого успішного запуску, комплексного тестування через Casio Watches на Android, перевірки Bluetooth, спортивних функцій, кроків, калорій, логів активності, фінальної збірки, підсумкової діагностики та чесного висновку про результат 9 із 10 з відкритими сервісними спостереженнями.
У сервісній практиці Casio Service трапляються випадки, коли початковий опис несправності виглядає досить звичайно. Годинник нестабільно працює, аналогові стрілки втратили синхронізацію, окремі функції працюють некоректно, а на цифровому дисплеї з'являється службова індикація. На перший погляд може здатися, що проблема пов'язана лише з елементом живлення або потребує стандартного скидання налаштувань.
Проте реальна практика показує інше.
Сучасні моделі Casio G-Shock вже давно перестали бути лише кварцовими годинниками у класичному розумінні. Це складні електронні системи, які поєднують аналогову індикацію, цифровий модуль, Bluetooth-з'єднання зі смартфоном, спортивні алгоритми, журнал активності, крокомір, систему обчислення фізичної активності та десятки взаємопов'язаних функцій. Відповідно, будь-яка нестабільність у роботі такого виробу потребує комплексного підходу до діагностики, а не пошуку одного "винного" елемента. Це підтверджується і функціональною архітектурою модуля 5641, яка передбачає тісну взаємодію між аналоговою, цифровою та програмною частинами системи.
Саме з таким випадком наша команда зіткнулася у червні під час роботи над одним із сервісних звернень.

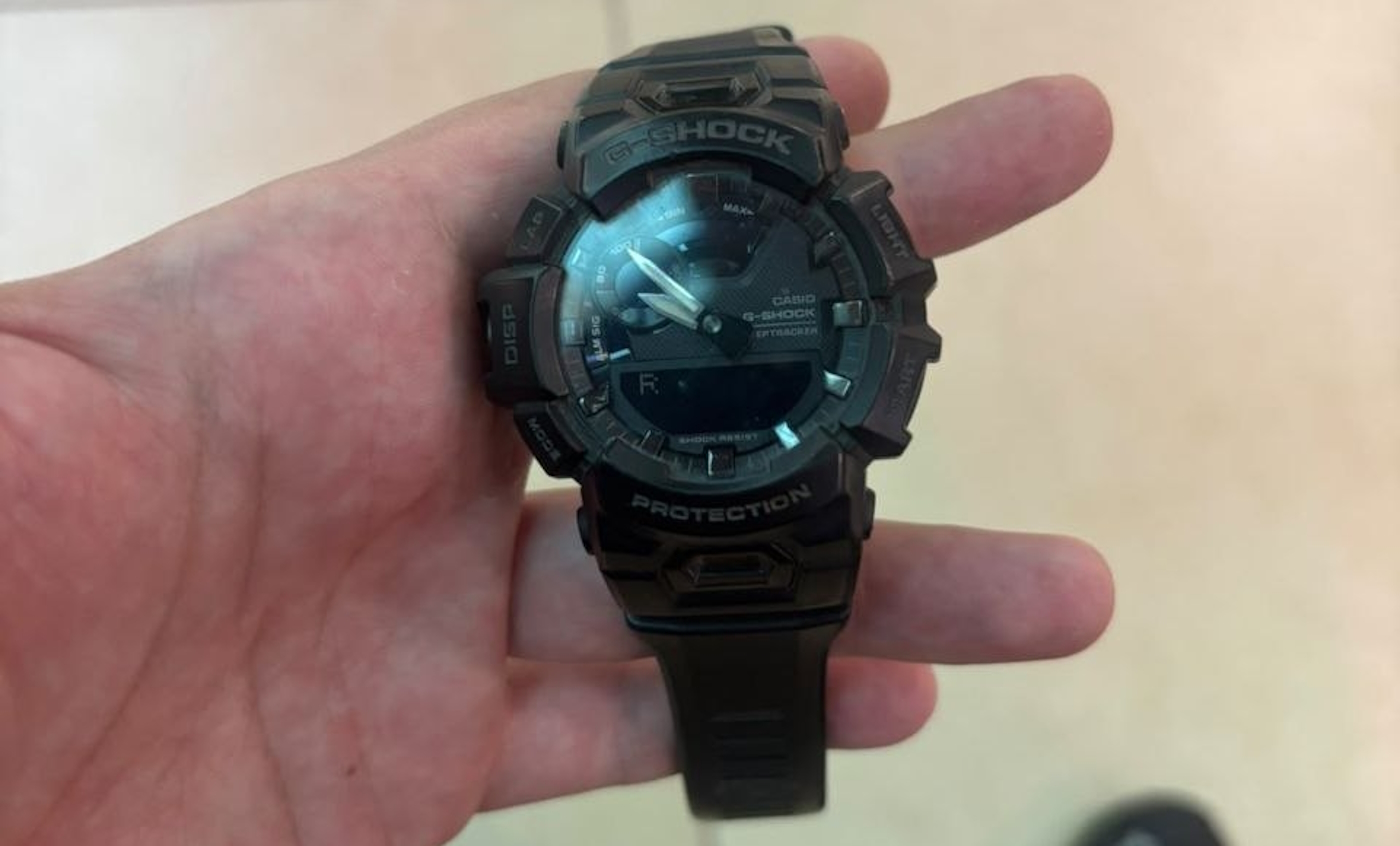

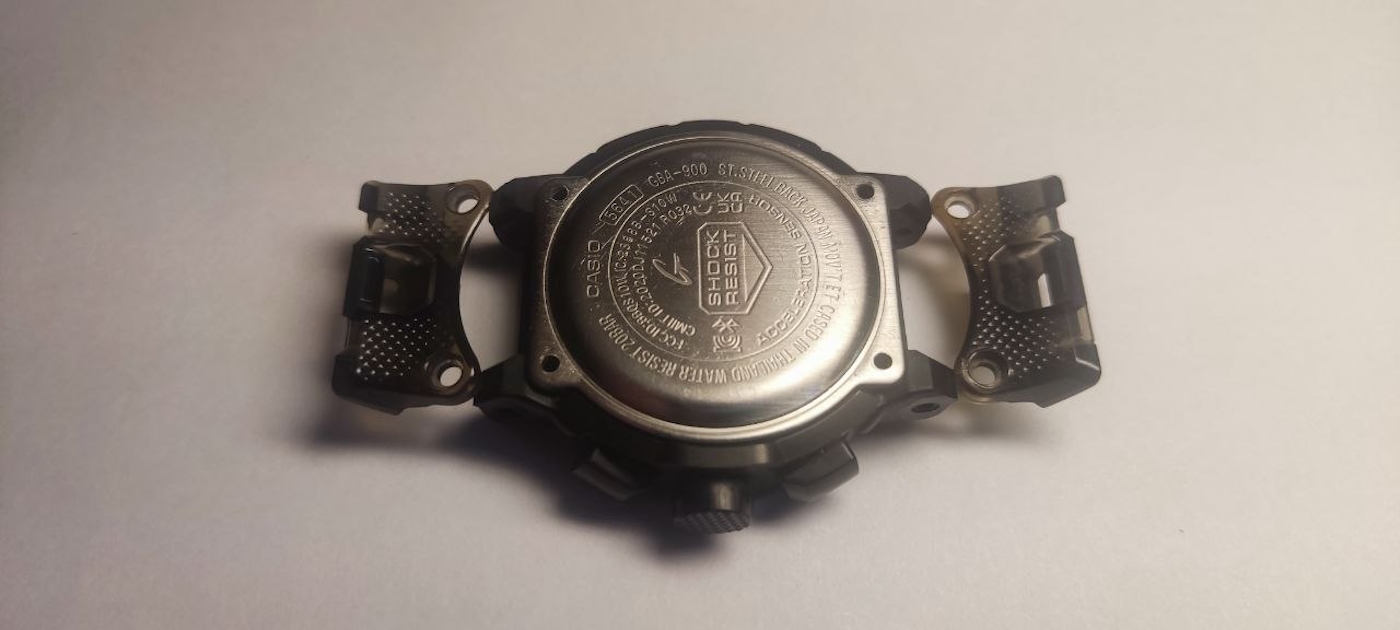

До сервісного центру Casio Service надійшов годинник Casio G-Shock GBA-900 а саме модель GBA-900-1AER або GBA-900-1A, побудований на базі кварцового модуля 5641.

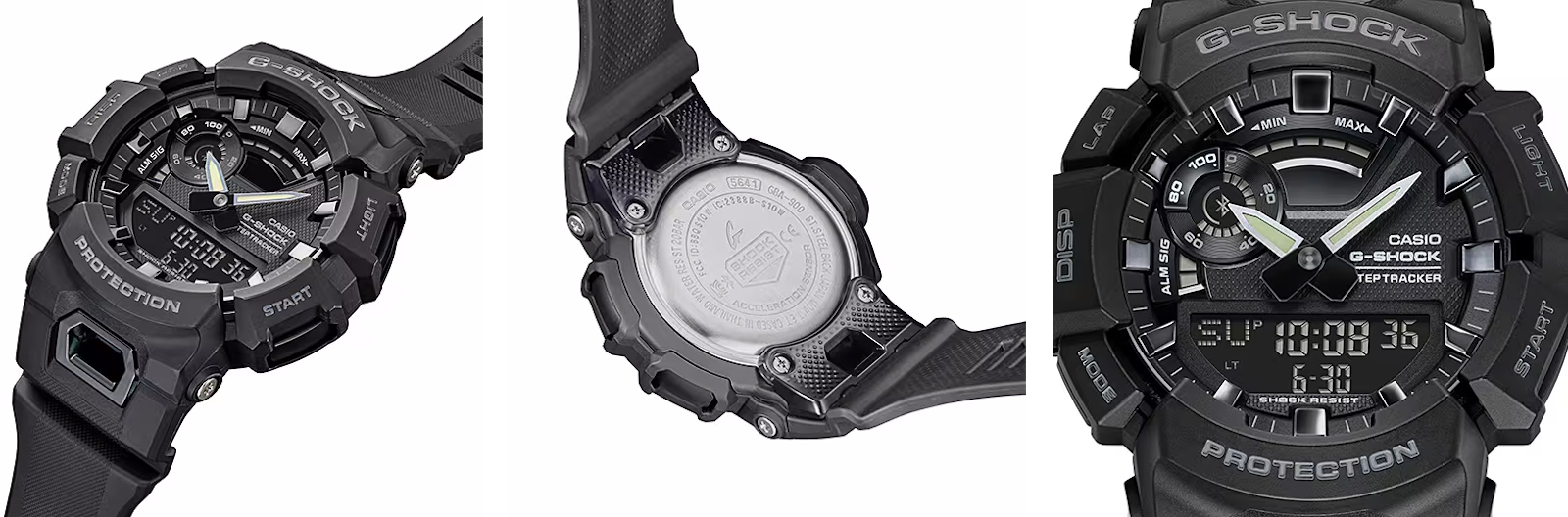

Ця модель належить до сучасної спортивної лінійки G-Shock і поєднує традиційну для бренду ударостійку конструкцію з широкими цифровими можливостями.
Крім аналогового відображення часу, GBA-900 підтримує Bluetooth-з'єднання зі смартфоном, взаємодію із застосунком Casio Watches, ведення журналу активності, підрахунок кроків, розрахунок орієнтовних витрат енергії, секундомір, таймер, світовий час, будильники та інші функції, які роблять його повноцінним спортивним інструментом для щоденного використання.
Саме через таку функціональну насиченість будь-яка несправність у подібних моделях не повинна розглядатися ізольовано. Якщо виникають проблеми із синхронізацією стрілок, Bluetooth або цифровою індикацією, необхідно аналізувати весь комплекс роботи виробу, а не окрему функцію.
Саме цей принцип ліг в основу всіх подальших сервісних робіт.
Власник звернувся до сервісного центру зі скаргами на нестабільну роботу годинника.
Під час первинної перевірки були зафіксовані такі симптоми:
На цьому етапі було принципово важливо не робити поспішних висновків.
Службові індикатори, алгоритми роботи аналогових стрілок, режими синхронізації та процедури ініціалізації для модуля 5641 детально описані в офіційній технічній документації виробника. Саме тому вся подальша діагностика виконувалася з постійною перевіркою отриманих результатів відповідно до сервісної логіки цього модуля, а не на основі припущень.
З першого дня стало зрозуміло, що цей випадок не належить до категорії швидких сервісних операцій.
У підсумку роботи тривали майже два тижні.
У процесі були залучені кілька спеціалістів Casio Service, а сама діагностика була розділена на два незалежні напрямки.
Перший напрямок стосувався корпусної частини виробу:
Другий напрямок був повністю присвячений електронному модулю 5641:
Саме такий підхід дозволив незалежно оцінювати механічний стан виробу та електронну частину, не змішуючи різні потенційні причини несправності.
У конструкції Casio G-Shock корпус виконує значно більше функцій, ніж просто захищає модуль від механічних пошкоджень. Саме він забезпечує правильне позиціонування електронного модуля, роботу кнопкових вузлів, герметичність конструкції, стабільність посадки ущільнювачів і захист внутрішніх компонентів від пилу та вологи.
Тому першим етапом сервісних робіт стала повна розбірка корпусної частини виробу.

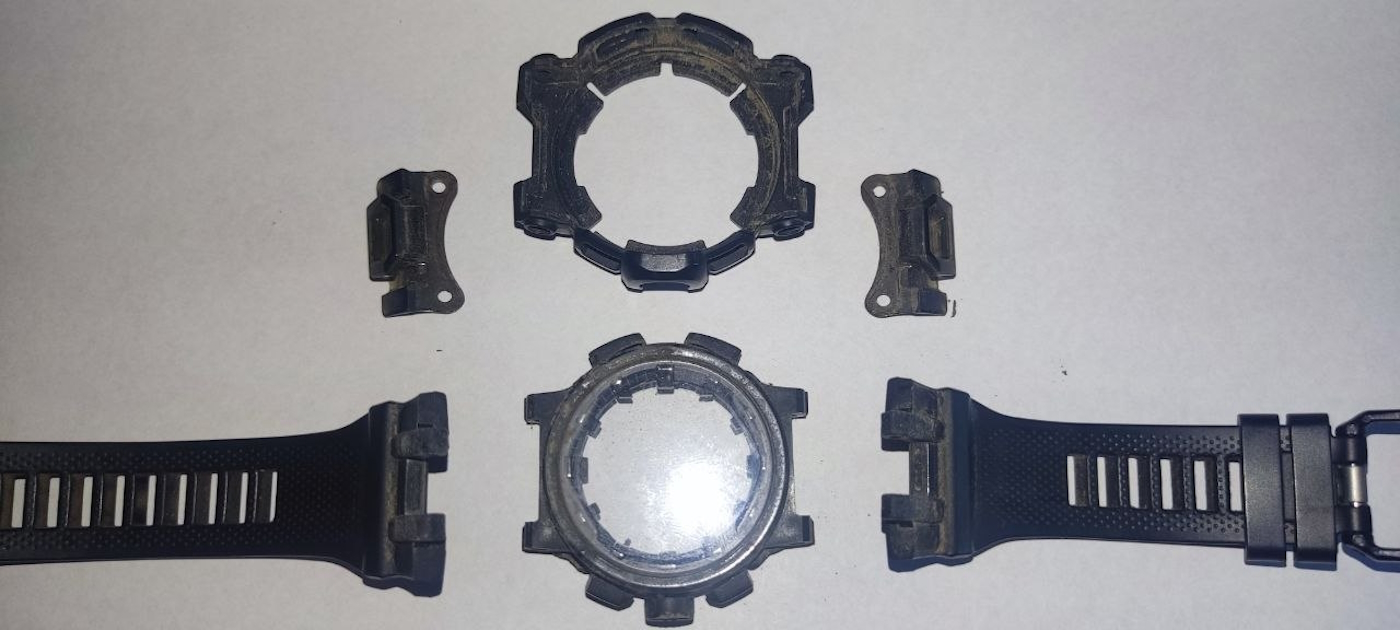

Після демонтажу ремінця та декоративних елементів корпус був повністю розібраний.
Окремо були демонтовані:
На цьому етапі електронний модуль ще не був об'єктом детальної діагностики. Основне завдання полягало у тому, щоб максимально відкрити доступ до всіх конструктивних вузлів корпусу та провести незалежну оцінку їхнього стану.
Такий підхід дозволяє виключити ситуацію, коли механічні або конструктивні фактори залишаються непоміченими через концентрацію лише на електронній частині виробу.

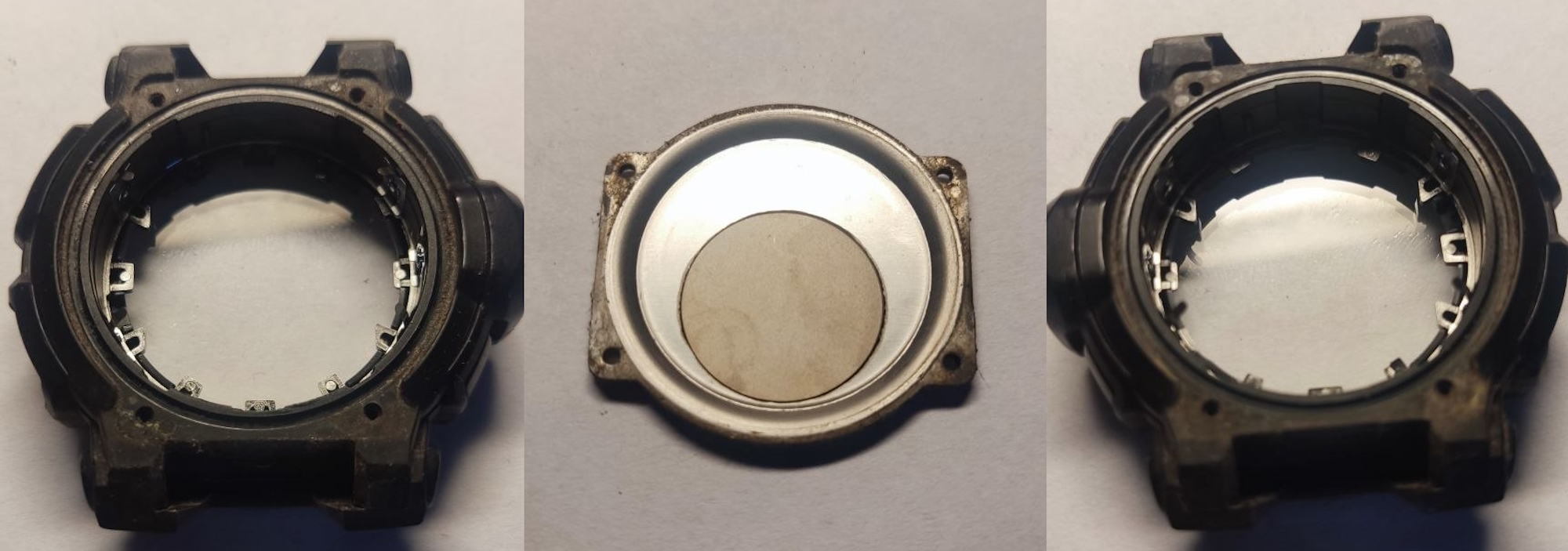

Після повного розбирання відкрилася характерна картина інтенсивної багаторічної експлуатації.
На поверхнях корпусу були виявлені значні експлуатаційні забруднення різного характеру.
До них належали:
Особливої уваги потребували внутрішні ділянки корпусу, які в процесі звичайної експлуатації залишаються практично недоступними для очищення.
Саме там накопичуються мікрочастинки пилу, залишки бруду та інші сторонні включення, здатні з часом впливати не лише на загальний стан виробу, а й на роботу окремих механічних вузлів.

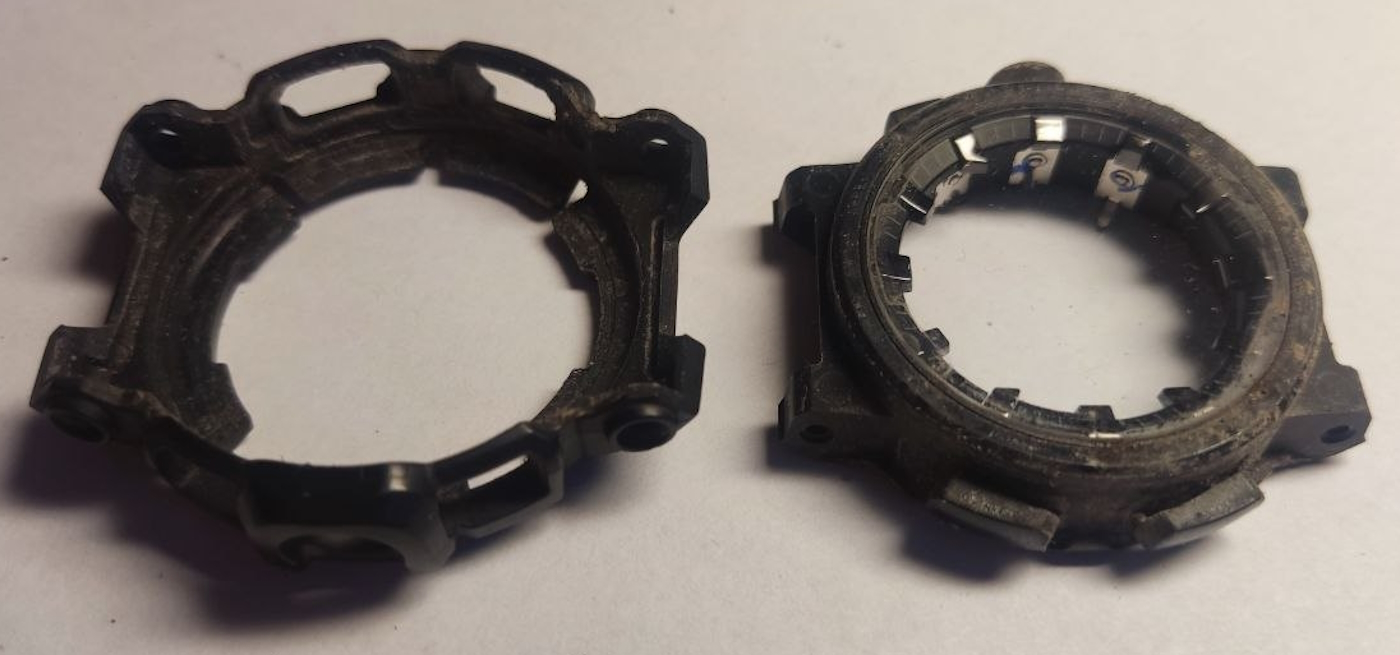

Фотографії, зроблені під час розбирання, добре демонструють цей етап. Вони не є постановочними або демонстраційними - це реальна фіксація технічного стану годинника на момент його надходження до сервісу.
Окремим етапом діагностики став контроль внутрішньої чистоти корпусу.
Під час інспекції були виявлені мікрочастинки пилу, які не помітні при звичайному огляді, але добре визначаються під додатковими засобами контролю, зокрема із застосуванням ультрафіолетового освітлення та збільшувальної оптики.
Точне походження цих забруднень встановити неможливо.
Вони могли накопичитися внаслідок тривалої експлуатації, попереднього сервісного втручання або потрапити всередину корпусу під час однієї із замін елемента живлення, якщо роботи виконувалися не в достатньо чистих умовах.
Саме тому в технічній експертизі важливо не шукати винних, а працювати з фактами.
Факт у даному випадку був очевидний - внутрішній простір корпусу потребував повного очищення.
Після завершення діагностики всі демонтовані елементи пройшли окремий цикл очищення.
Оброблялися не лише зовнішні поверхні.
Особлива увага приділялася:
Метою було не косметичне покращення зовнішнього вигляду, а відновлення правильного технічного стану корпусної конструкції перед подальшим складанням.

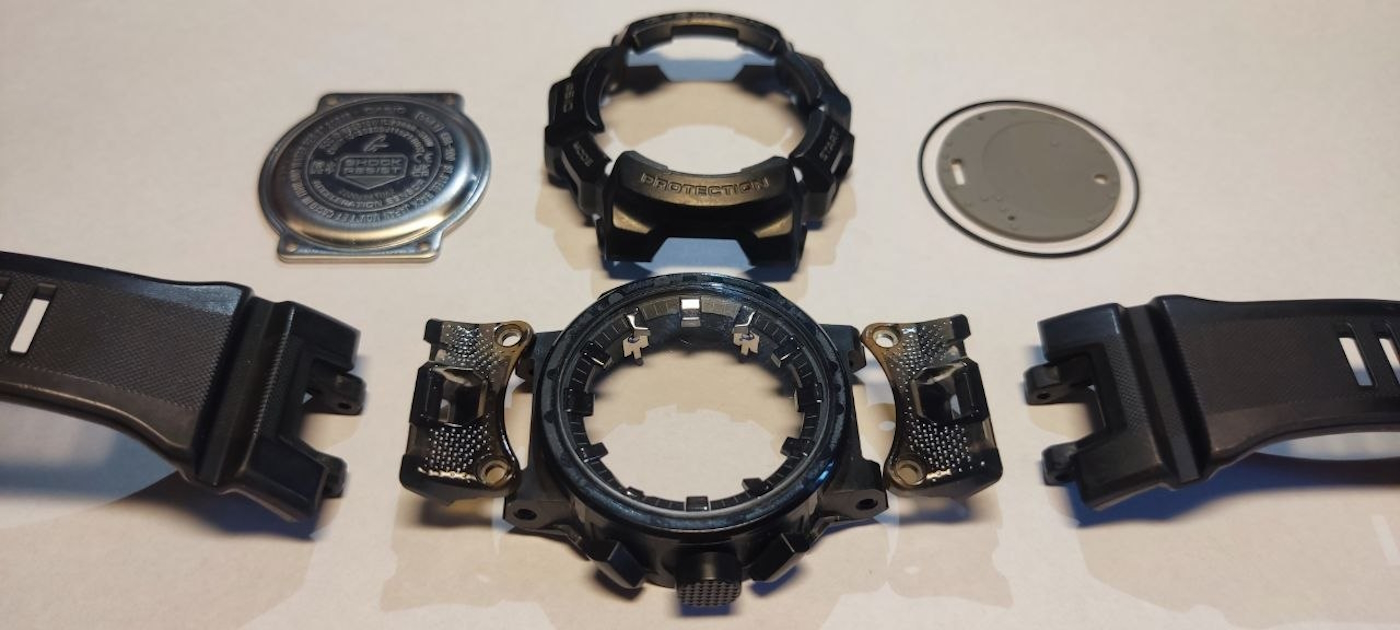

Після завершення очищення всі деталі були повторно оглянуті.
Візуальний контроль підтвердив, що корпус повністю підготовлений до наступного етапу сервісних робіт.
Паралельно виконувалося очищення та відновлення зовнішнього стану скла.
Метою цієї роботи було не маскування слідів експлуатації, а покращення прозорості поверхні та забезпечення комфортного візуального контролю аналогової й цифрової індикації після завершення ремонту.
Слід розуміти, що навіть незначні забруднення або поверхневі дефекти можуть ускладнювати оцінку положення стрілок під час сервісної діагностики, тому цей етап також є частиною комплексного обслуговування.
Під час повного розбирання була проведена окрема оцінка вузлів кріплення ремінця.
Конструкція GBA-900 використовує чотири спеціальні кріпильні елементи, які працюють у пластиковій основі корпусу та потребують акуратного поводження під час демонтажу й встановлення.
Під час огляду було встановлено, що один із кріпильних елементів мав нормальну щільність посадки.
Щодо трьох інших виникли технічні спостереження.
Їхня посадка відрізнялася від очікуваної, що могло свідчити про попереднє втручання або особливості експлуатації. Подібна картина нерідко зустрічається після некоректної роботи з кріпленням, використання надмірного зусилля або невідповідного інструменту.
Водночас жодних категоричних висновків щодо причин такого стану зробити неможливо.
У рамках професійної експертизи фіксується лише те, що можна об'єктивно підтвердити.
У цьому випадку було зафіксовано сам факт відмінностей у щільності посадки окремих кріпильних елементів.
Після очищення корпусу була перевірена робота кнопок.
Йдеться не лише про сам факт натискання.
Під час сервісної діагностики оцінюється весь механічний шлях кнопки - від моменту прикладання зусилля користувачем до контакту з контактною групою електронного модуля.
У досліджуваному годиннику кнопки працювали по-різному.
Частина з них мала чіткий і прогнозований хід.
Інші вимагали трохи більшого зусилля або демонстрували м'якшу зворотну реакцію.
Такі особливості не були визначені як причина основної несправності, однак були внесені до сервісних спостережень і враховувалися під час подальшого складання.
Саме подібні дрібні деталі часто відрізняють поверхневий ремонт від повноцінної технічної діагностики.
Після завершення очищення та повторного складання корпусної частини були проведені випробування на герметичність.
Перевірка виконувалася на спеціалізованому обладнанні.
За результатами тестування корпус успішно підтвердив водозахист на рівні 4 bar.
Для даного сервісного випадку це мало принципове значення.
Після повного розбирання будь-якого годинника необхідно не просто повернути всі деталі на свої місця, а переконатися, що конструкція зберегла свої захисні властивості.
Саме тому контроль герметичності є завершальним етапом роботи з корпусом і обов'язковою складовою комплексного сервісного обслуговування.
Після завершення всіх корпусних робіт годинник отримав повністю очищену та підготовлену конструкцію.
Було виконано:
Лише після цього команда Casio Service перейшла до другого, значно складнішого етапу роботи - комплексної діагностики електронного модуля 5641, який і став головним об'єктом цього сервісного випадку.
Після завершення робіт із корпусом основна увага була перенесена на електронний модуль 5641.
Саме модуль був центральною частиною цього сервісного випадку. Первинні симптоми вказували не лише на потребу в заміні елемента живлення, а на нестабільну поведінку всієї електронної системи: порушення синхронізації аналогових стрілок, проблеми з режимами роботи, некоректну індикацію та складнощі з подальшим підключенням до смартфона.
Модуль 5641 не можна розглядати як простий кварцовий механізм. У цій моделі аналогові стрілки, цифровий дисплей, Bluetooth-з'єднання, журнал активності, секундомір, спортивні режими та мобільний застосунок працюють як єдина система. Саме тому діагностика не могла обмежитися одним скиданням або встановленням нової батарейки.
До початку глибокої ревізії модуль демонстрував нестабільну поведінку.
Було зафіксовано кілька основних проявів:
Окремо потрібно пояснити індикатор R. У документації до модуля 5641 зазначено, що миготливий індикатор R може з'являтися при низькому рівні заряду батареї або після кількох енергоємних операцій за короткий проміжок часу, наприклад після використання підсвітки. Поки такий індикатор мигає, недоступними залишаються всі функції, окрім відображення поточного часу. Якщо індикатор R часто з'являється на екрані, документація рекомендує замінити батарейку в авторизованому сервісному центрі CASIO або в офіційного дилера.
Це важливе уточнення, тому що R у цьому модулі не потрібно описувати як абстрактну “помилку”. Коректніше говорити про службову індикацію, пов'язану з енергоспоживанням, обмеженням функцій і потребою перевірити живлення модуля.
Під час роботи з модулем виконувалися повторні процедури скидання та ініціалізації.
Це був необхідний етап, але не остаточне рішення.
У подібних випадках скидання дозволяє повернути модуль до базового стану, перевірити його реакцію після подачі живлення, оцінити поведінку цифрової частини та зрозуміти, чи змінюється стан аналогових стрілок після повторної ініціалізації.
Проте у цьому випадку одного скидання було недостатньо.
Сам факт появи індикації, запуску дисплея або реакції на кнопки ще не означає, що модуль повністю справний. Для модуля 5641 важливо перевірити не лише базове відображення часу, а й роботу всіх пов'язаних систем: аналогової індикації, цифрових режимів, Bluetooth, журналу активності та взаємодії зі смартфоном.
Після того як стандартні дії не дали достатньо стабільного результату, модуль був переданий на поглиблену перевірку.
На цьому етапі було виконано повну сервісну ревізію.
До неї увійшли:
У цьому процесі важливо було не просто “почистити модуль”, а виключити можливі вторинні причини нестабільної роботи. Мікропил, волокна, залишки забруднень або нестабільний контакт можуть не виглядати серйозною проблемою при поверхневому огляді, але у складному електронному модулі вони не повинні залишатися без уваги.
Під час огляду були виявлені дрібні сторонні частинки.
Вони не давали підстав одразу назвати їх головною причиною несправності, але їх наявність не можна було ігнорувати. У годиннику, який має поєднання цифрової плати, контактних груп, кнопкових вузлів і аналогової індикації, чистота внутрішнього простору є частиною технічної стабільності.
Тому всі доступні контактні зони були очищені, а модуль пройшов повторний контроль перед встановленням нового елемента живлення.
Початковий елемент живлення не виглядав як повністю вичерпаний. Його стан можна було вважати допустимим з урахуванням строку експлуатації годинника.
Проте сервісна логіка у цьому випадку була іншою.
Після складної діагностики залишати старий елемент живлення було б неправильно. Навіть якщо батарейка ще здатна працювати, вона вже не дає такого рівня прогнозованості, який потрібен після повного сервісного втручання.
Документація до модуля 5641 окремо зазначає, що при зниженні заряду батарейки частина функцій годинника може стати недоступною, а при подальшому повторенні індикації необхідно виконати заміну елемента живлення.
Саме тому новий елемент живлення у цьому випадку став не просто “заміною батарейки”, а частиною загального відновлення стабільності модуля.
Після встановлення нового елемента живлення була виконана процедура AC Reset.
Цей етап особливо важливий для електронних модулів Casio. Після заміни батарейки модуль повинен бути правильно ініціалізований, і лише після цього можна переходити до подальших перевірок.

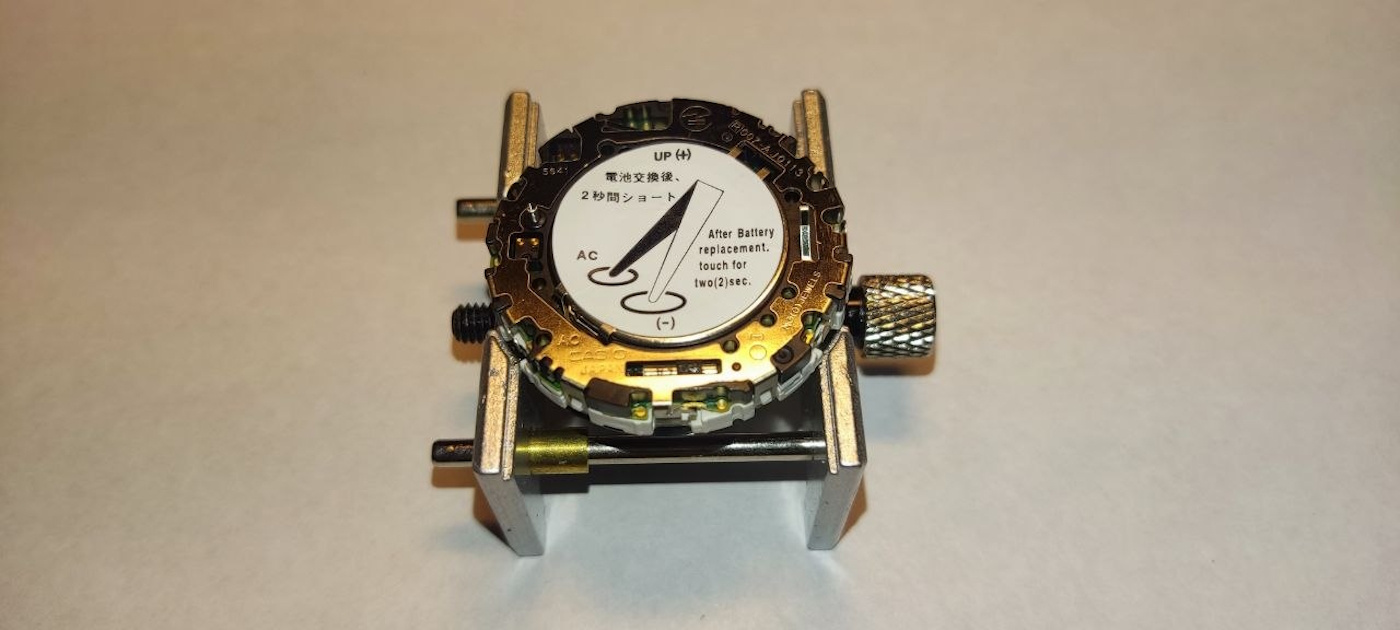

На сервісній фотографії модуля добре видно штатну підказку на самому модулі: після заміни батареї необхідно виконати контакт AC протягом визначеного часу. Це не декоративний напис, а частина сервісної логіки модуля.
Після виконання AC Reset модуль успішно перейшов до першого запуску з новим елементом живлення.
Після встановлення нового елемента живлення та виконання AC Reset модуль продемонстрував перший стабільний запуск.
На цьому етапі було підтверджено:
Однак цей момент не був фіналом ремонту.
Перший запуск означав лише те, що модуль пройшов початкову ініціалізацію. Попереду залишався значно важливіший етап - перевірка стабільності роботи у реальних сценаріях використання.
Окремої уваги потребувала аналогова індикація.
У GBA-900 стрілки не є незалежним механічним вузлом у класичному розумінні. Вони працюють у зв'язці з цифровою логікою модуля. Документація до 5641 описує функцію зміщення стрілок для зручного перегляду цифрової інформації. Для цього користувач може змістити годинну та хвилинну стрілки, а потім повернути їх до відображення поточного часу.
Цей момент важливий для розуміння всієї несправності.
Якщо стрілки можуть зміщуватися за командою модуля, то будь-яка їхня розсинхронізація потребує перевірки не лише фізичного положення стрілок, а й логіки керування, стану живлення, коректності ініціалізації та стабільності роботи електронної частини.
Саме тому робота зі стрілками була частиною загальної діагностики модуля, а не окремою механічною операцією.
Після першого успішного запуску модуль не був одразу остаточно встановлений у корпус.
Це принципово важливий момент.
До фінального складання потрібно було переконатися, що:
Тільки після цього можна було переходити до контрольного компонування всіх вузлів і фінального складання.
Другий етап сервісних робіт завершився успішним запуском модуля 5641 після ревізії, очищення, встановлення нового елемента живлення та виконання AC Reset.
На цьому етапі було досягнуто головного проміжного результату: модуль повернувся до робочого стану та став готовим до наступного рівня перевірок.
Але ремонт ще не був завершений.
Попереду залишалося комплексне тестування функцій годинника, перевірка Bluetooth-з'єднання, взаємодія з мобільним застосунком, контроль спортивних режимів, логування даних та оцінка стабільності в умовах, наближених до реального користування.
Для більшості користувачів момент, коли годинник увімкнувся після заміни батарейки, означає завершення ремонту.
Для сервісного центру це лише початок найвідповідальнішого етапу.
Після успішної ревізії модуля 5641, встановлення нового елемента живлення, виконання AC Reset та контрольного запуску було розпочато комплексне функціональне тестування годинника. Його метою було не просто переконатися, що модуль працює, а підтвердити стабільність усіх функцій, які закладені виробником у цю модель.
Саме цей етап остаточно визначав, чи можна вважати ремонт завершеним.
Сучасний Casio G-Shock GBA-900 - це не автономний кварцовий годинник у традиційному розумінні.
Його архітектура передбачає постійну взаємодію кількох систем:
Усі ці компоненти повинні працювати як єдина система.
Саме тому після першого успішного запуску було розпочато повний цикл тестування, максимально наближений до реальної експлуатації годинника.
Наступним етапом стало тестування взаємодії годинника зі смартфоном під керуванням Android.
Мова йшла не про просту перевірку Bluetooth.
Фактично перевірявся весь сценарій, який виробник передбачив для повсякденного користування годинником.
Було виконано:
Усі операції виконувалися в штатному режимі, без нестабільної поведінки або втрати зв'язку.
Саме цей результат став одним із перших підтверджень того, що після сервісної ревізії модуль працює стабільно.
Після успішного підключення тестування було розширене.
Перевірялися вже не окремі функції Bluetooth, а повноцінна взаємодія годинника із застосунком Casio Watches.
Під час перевірки оцінювалися:
Документація до модуля 5641 передбачає використання смартфона для автоматичного коригування часу, налаштування параметрів, роботи зі світовим часом, журналами активності та іншими сервісними функціями. Саме тому повноцінна перевірка застосунку є невід'ємною частиною професійної діагностики цієї моделі.
Одним із найважливіших етапів стала перевірка спортивного функціоналу.
Після ремонту необхідно було підтвердити, що модуль не лише правильно показує час, а й коректно працює як сучасний спортивний годинник.
Під час тестування були перевірені:
Усі функції працювали стабільно.
Дані накопичувалися коректно, синхронізувалися зі смартфоном та відображалися без втрати інформації.
Під час тестування велося постійне спостереження за поведінкою годинника.
Фактично створювався сервісний журнал роботи виробу.
Перевірялося:

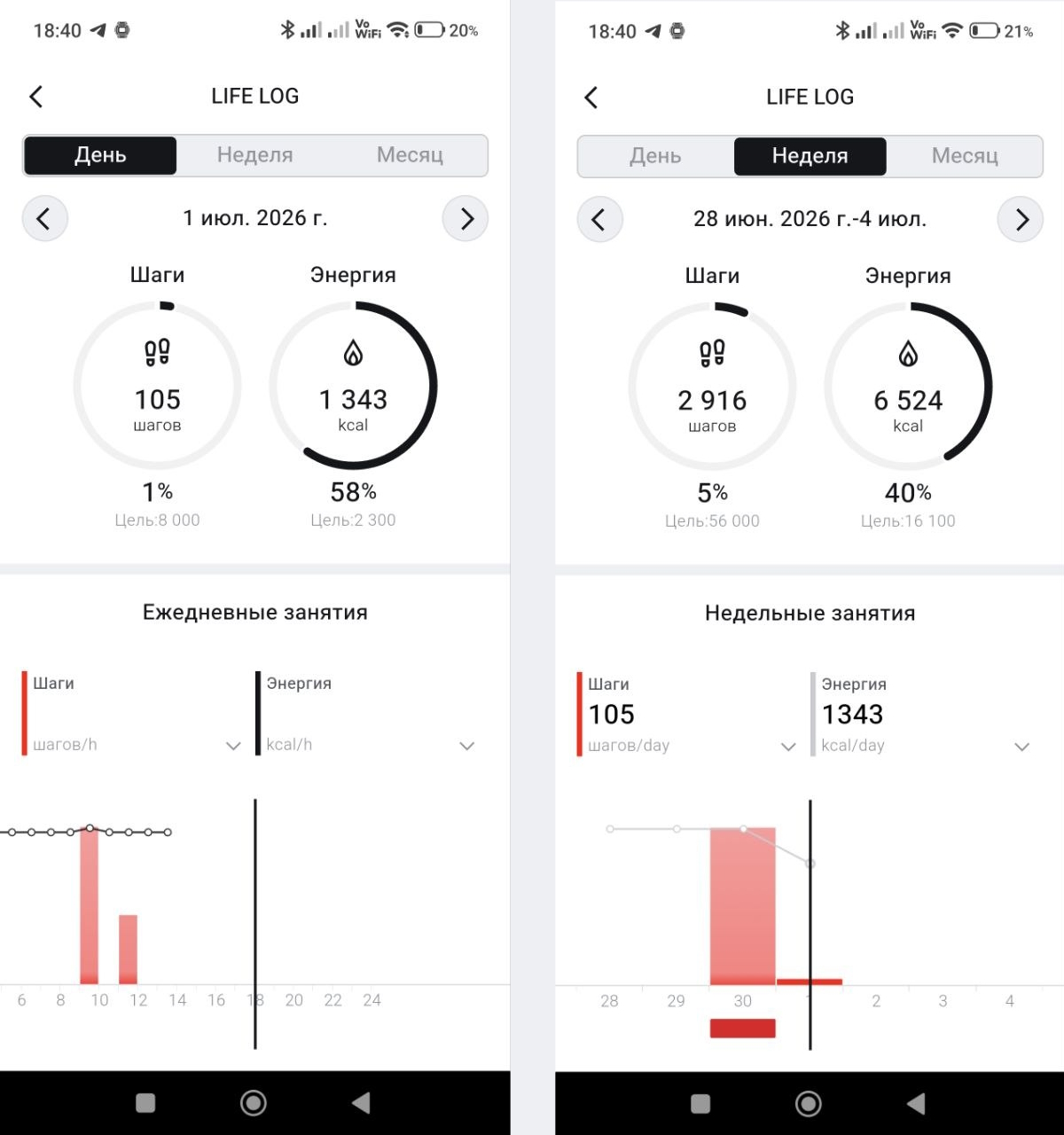

Окремо аналізувалися графіки активності, що формувалися в мобільному застосунку.
Саме вони дозволяли оцінити не лише факт роботи спортивних функцій, а й правильність передачі інформації між годинником і смартфоном.
Такий підхід набагато інформативніший за одноразову перевірку окремої функції, адже демонструє стабільність системи протягом певного часу.
Окрім спортивних функцій, перевірялися й класичні можливості G-Shock.
До переліку тестів увійшли:
Метою було підтвердити, що після проведених сервісних робіт усі базові функції годинника працюють узгоджено.
Саме під час завершального етапу тестування сформувалося остаточне враження від моделі.
Як сервісний продукт GBA-900 показав себе дуже вдало.
Модуль 5641 поєднує класичну надійність G-Shock із сучасною цифровою платформою.
Після відновлення він продемонстрував:
З інженерної точки зору саме комплексне тестування стало головним підтвердженням того, що модуль успішно пройшов усі попередні етапи діагностики.
У сервісній практиці існує принцип, який добре знайомий інженерам: пристрій не можна вважати відремонтованим лише тому, що він увімкнувся.
Він повинен підтвердити свою працездатність у всіх режимах, для яких був створений.
Саме тому фінальне тестування стало найтривалішою частиною всього сервісного процесу.
Протягом кількох днів годинник працював у режимі, максимально наближеному до реальної експлуатації. Контролювалися синхронізація, спортивні функції, взаємодія зі смартфоном, стабільність роботи модуля та поведінка після повторних циклів використання.
Лише після завершення цього етапу можна було зробити головний технічний висновок: сервісне втручання досягло своєї мети, а Casio G-Shock GBA-900 повернувся до стабільної та прогнозованої роботи.
Саме після цього команда Casio Service перейшла до фінального складання, заключного огляду та підготовки годинника до повернення власнику.
Після очищення корпусу, ревізії модуля 5641, встановлення нового елемента живлення, виконання AC Reset та комплексного тестування настав етап фінальної збірки.
На цьому етапі важливо було не просто повернути всі деталі на свої місця.
Фінальна збірка мала підтвердити, що корпус, модуль, кнопкові вузли, задня кришка, ущільнення, ремінець і кріпильні елементи знову працюють як єдина конструкція.

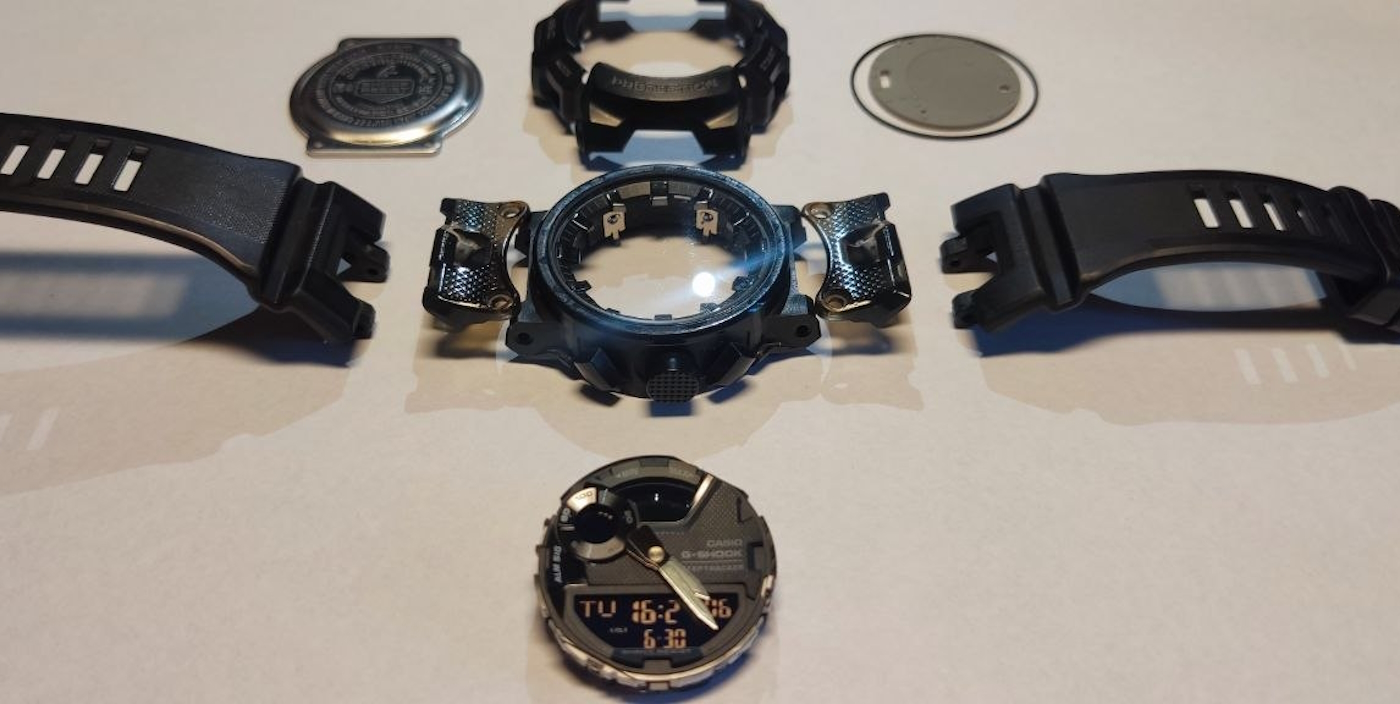

Перед остаточним складанням усі основні елементи були розкладені та перевірені окремо. Це дозволило ще раз оцінити чистоту посадкових поверхонь, стан корпусу, готовність модуля до встановлення та відсутність сторонніх частинок у зоні складання.
Перед встановленням задньої кришки було виконано фінальний візуальний контроль.
Перевірялися:
Саме цей момент є однією з найважливіших меж у сервісній роботі. Після закриття корпусу частина перевірок уже стає неможливою без повторного розбирання.
Тому фінальна збірка в цьому випадку була не формальністю, а окремим контрольним етапом.
Після остаточного складання годинник пройшов заключну перевірку.
Було повторно оцінено:
Саме після цього годинник можна було розглядати не як “той, що запустився”, а як виріб, який пройшов повний цикл сервісного відновлення.
У межах цього сервісного випадку було виконано комплекс робіт, який вийшов далеко за межі звичайної заміни елемента живлення.
Було проведено:
Цей обсяг робіт пояснює, чому сервісний процес тривав близько двох тижнів і вимагав участі кількох спеціалістів.

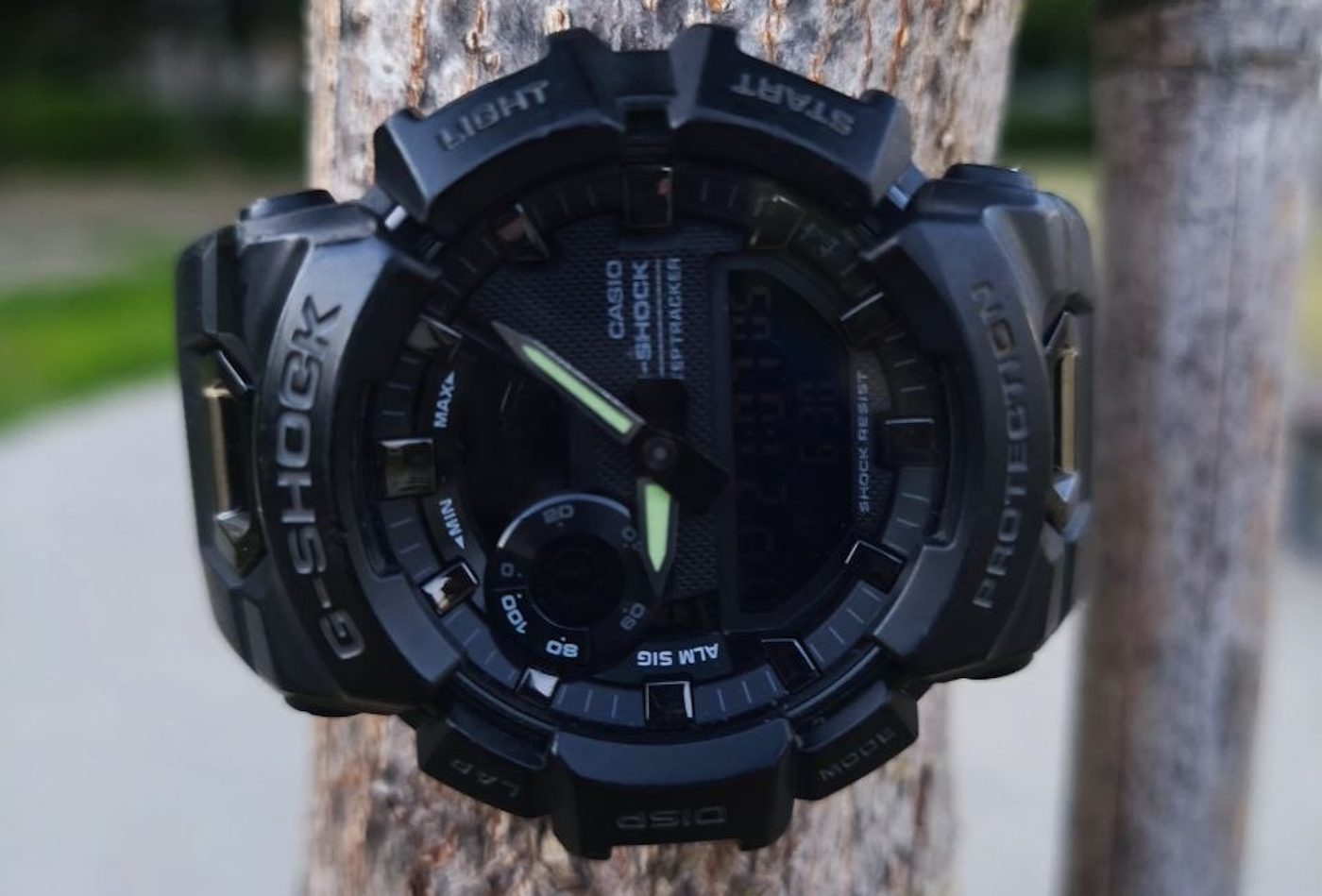

За підсумками робіт годинник був відновлений.
Він отримав чистий корпус, новий елемент живлення, стабільний запуск модуля, коректну роботу основних режимів, працездатне з'єднання зі смартфоном та підтверджену роботу спортивних функцій.
Водночас результат був оцінений не як ідеальні 10 із 10, а як 9 із 10.
Причина такої оцінки - чесні сервісні спостереження, які залишилися після завершення робіт.
По-перше, робота кнопок мала певні тактильні відмінності. Частина кнопок працювала чітко, частина мала м'якший або менш виражений зворотний хід.
По-друге, стан окремих кріпильних елементів ремінця викликав питання щодо попередньої історії обслуговування або експлуатації.
Ці нюанси не завадили відновити працездатність годинника, але вони залишаються важливими для чесної технічної оцінки.
Саме тому підсумкова оцінка - 9 із 10 - у цьому випадку виглядає професійнішою, ніж безумовне “ідеально”.
Робота з годинниками поступово змінює ставлення до часу.
Для користувача годинник вимірює години, хвилини та секунди.
Для майстра він часто вимірює інше: кількість перевірених гіпотез, уважність до деталей, терпіння, досвід і відповідальність за результат.
У цьому випадку годинник пройшов не просто сервісне обслуговування. Він пройшов шлях від нестабільної роботи та значних слідів експлуатації до повноцінного повернення в робочий стан.
Іноді саме такі випадки найкраще показують, що ремонт - це не лише технічна операція. Це ще й рішення не списувати річ передчасно, якщо вона має шанс на друге життя.
Наш результат сервісної роботи:

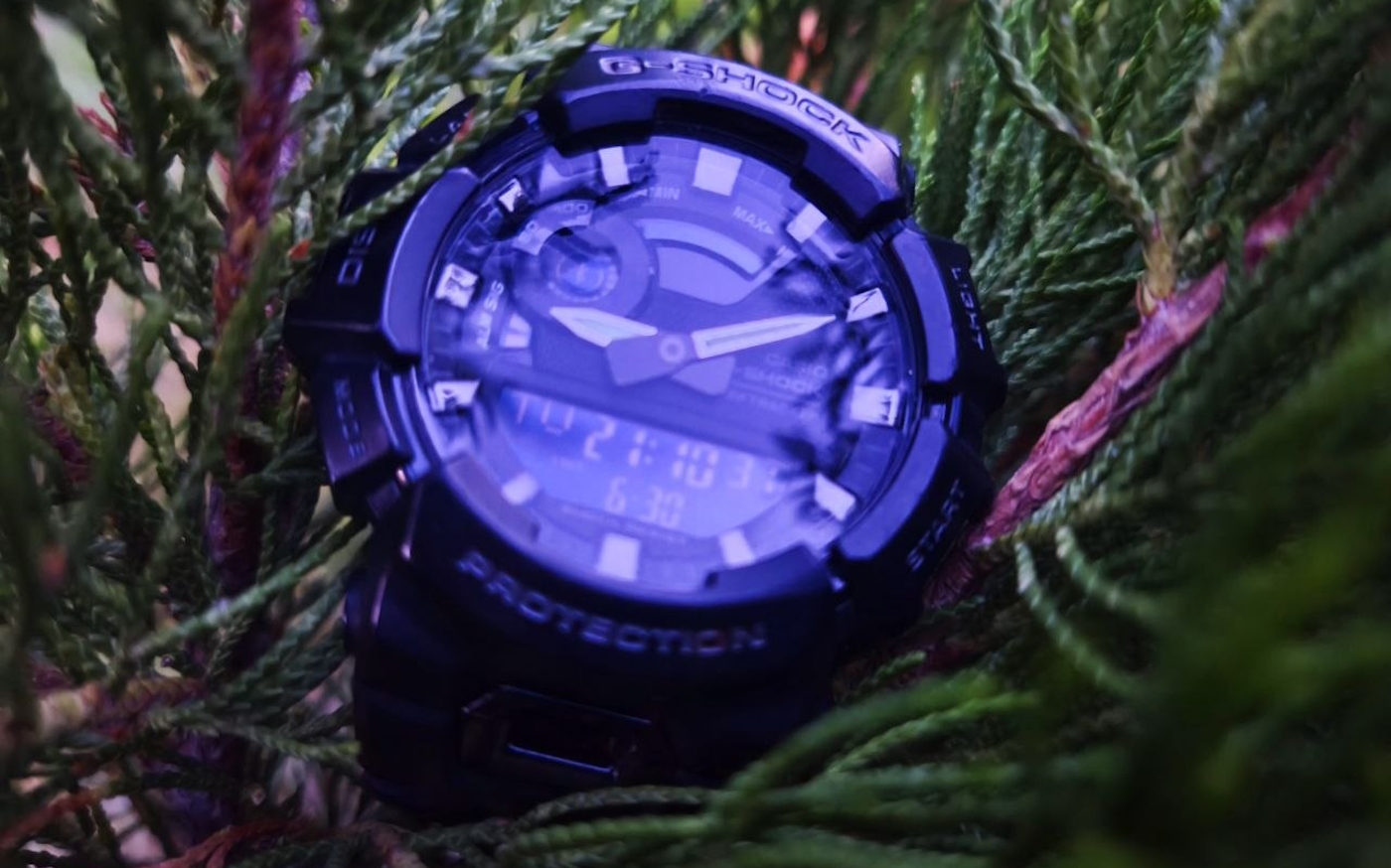

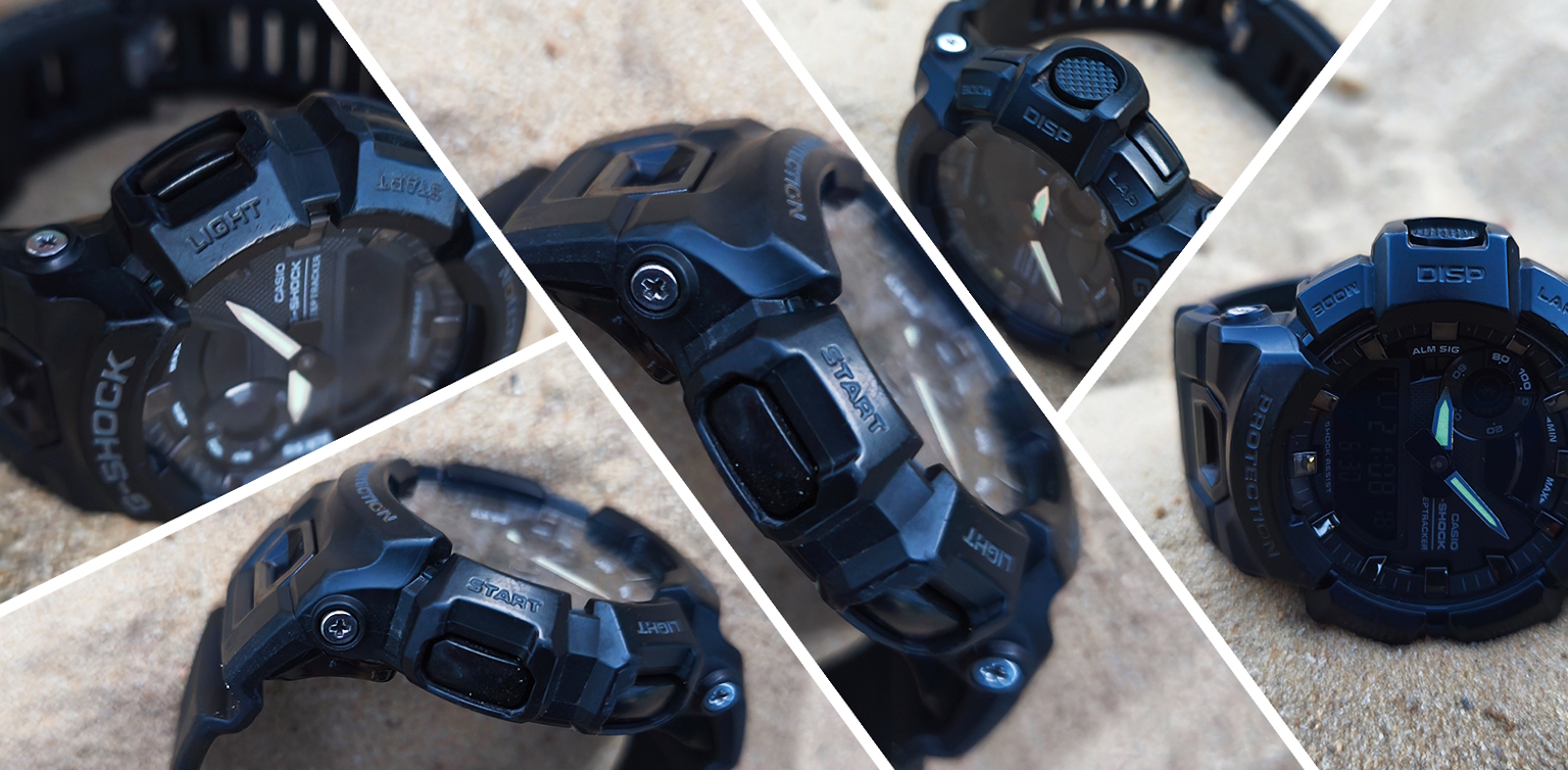

Casio G-Shock GBA-900 після двотижневого сервісного циклу був повернутий до стабільної роботи.
Цей випадок показав, що навіть коли проблема здається простою, за нею можуть стояти корпусні забруднення, нюанси кнопок, питання до кріплення ремінця, нестабільність модуля, потреба в правильному AC Reset, новому елементі живлення та повному тестуванні всіх функцій.
Не кожен годинник можна повернути до повноцінної роботи.
Але кожен складний випадок заслуговує на уважну професійну діагностику.
Іноді саме вона вирішує, чи отримає річ друге життя, чи її передчасно визнають неремонтопридатною.
