Цього разу до нашого сервісу надійшов годинник CASIO G-SHOCK GBX-100. Після огляду було встановлено, що перед нами модель GBX-100NS-1E. За словами власника, годинник пропрацював понад два роки, після чого перестав подавати ознаки роботи. Первинний запит був зрозумілим: замінити елемент живлення та провести обслуговування.
На перший погляд таке завдання може здатися стандартним: відкрити корпус, замінити батарейку, виконати скидання модуля та зібрати годинник назад. Але з G-SHOCK усе не так просто. Особливо коли йдеться про годинник, який носили щодня, використовували в активних умовах, поруч із водою, пилом, потом, вологою та іншими факторами, що з часом обов’язково залишають сліди всередині корпусу й на зовнішніх елементах.
Тому в таких випадках правильний підхід - не просто замінити елемент живлення, а провести повноцінну діагностику: перевірити корпус, задню кришку, ущільнювач, кнопки, ремінець, застібку, зони кріплення та загальний стан модуля. Саме такий шлях ми й обрали.

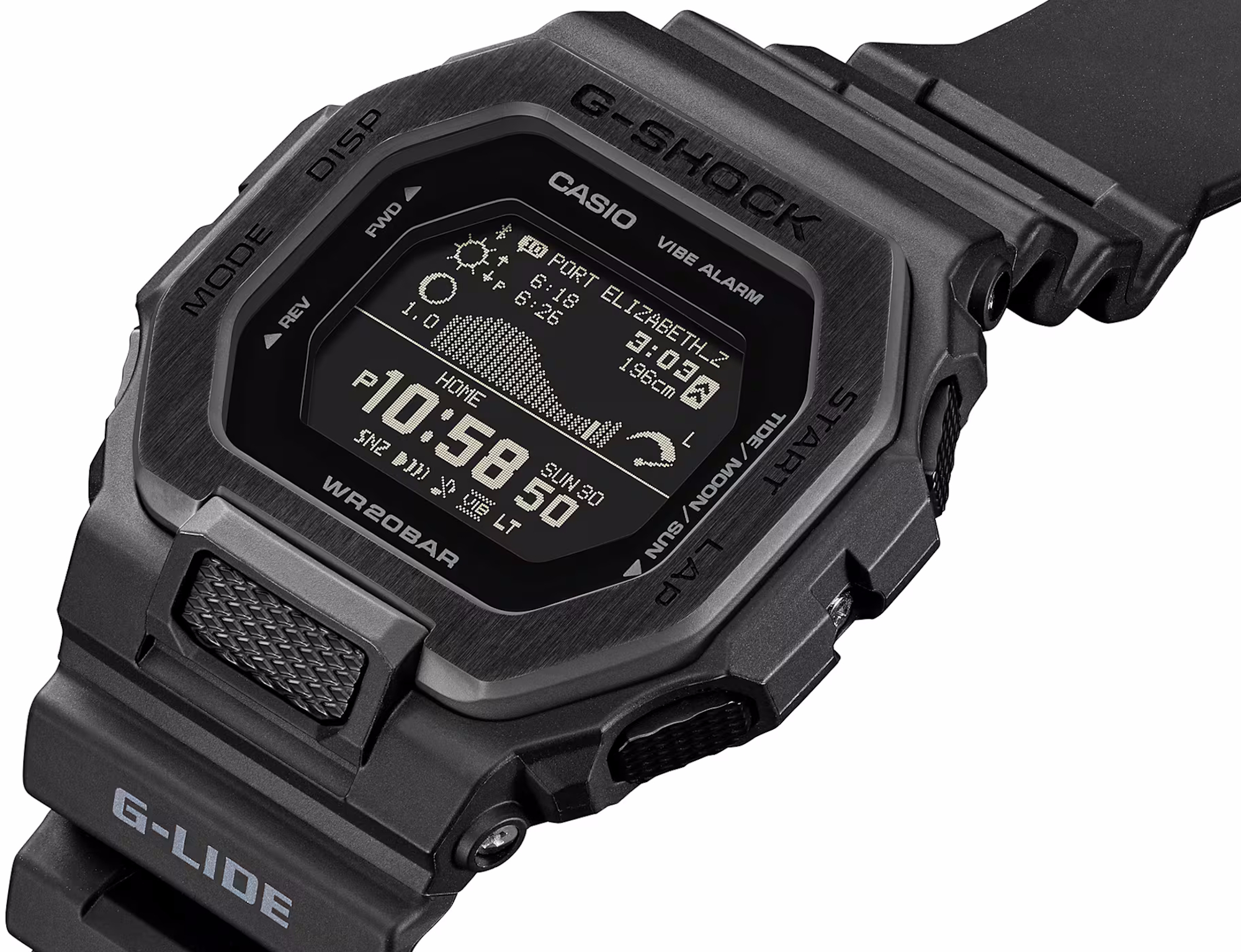

G-SHOCK GBX-100NS-1E - це цифровий спортивний годинник із лінійки G-LIDE, орієнтованої на активне використання, водні види спорту, тренування та щоденну експлуатацію в умовах підвищеного навантаження. Ця модель виконана в темній кольоровій гамі, натхненній нічним серфінгом, і поєднує класичну ударостійкість G-SHOCK із сучасними функціями синхронізації зі смартфоном.
Корпус годинника має розміри 50,9 × 46 × 14,7 мм, вага моделі становить близько 66 г. Корпус і безель виготовлені з комбінації полімерного матеріалу та нержавної сталі, ремінець - полімерний. Годинник має ударостійку конструкцію G-SHOCK і водозахист до 200 метрів, що робить його придатним для активного використання, контакту з водою та спортивної експлуатації.
Одна з ключових особливостей GBX-100NS-1E - дисплей Memory in Pixel LCD. Такий екран вирізняється хорошою читабельністю та дає змогу зручно відображати не лише поточний час, а й додаткову інформацію: графік припливів, дані Місяця, час сходу й заходу сонця, показники активності та тренувальні дані.
Модель підтримує Bluetooth-з’єднання зі смартфоном через застосунок CASIO WATCHES. Завдяки цьому годинник може автоматично коригувати час, працювати зі світовим часом, отримувати сповіщення, синхронізувати дані активності, коригувати дистанцію за GPS смартфона та налаштовувати інформацію про припливи для великої кількості точок у всьому світі.
Функціонально GBX-100NS-1E включає відображення припливів, дані Місяця, час сходу й заходу сонця, світовий час, секундомір, таймер, будильники, вібросигнал, підрахунок кроків, тренувальні функції, автоматичний календар, енергоощадний режим і LED-підсвічування Super Illuminator. Живлення здійснюється від елемента CR2032, заявлений строк роботи батареї - приблизно 2 роки.
У нашому випадку важливо враховувати не лише технічні характеристики моделі, а й реальні умови експлуатації. Цей годинник використовувався не як аксесуар для спокійного міського режиму. Він пройшов активну експлуатацію, зокрема у важких польових умовах, де на корпус, кнопки, ремінець та ущільнення впливають пил, волога, піт, перепади температури й постійне навантаження. Саме тому обслуговування такого годинника потребує уважного підходу до кожної деталі.

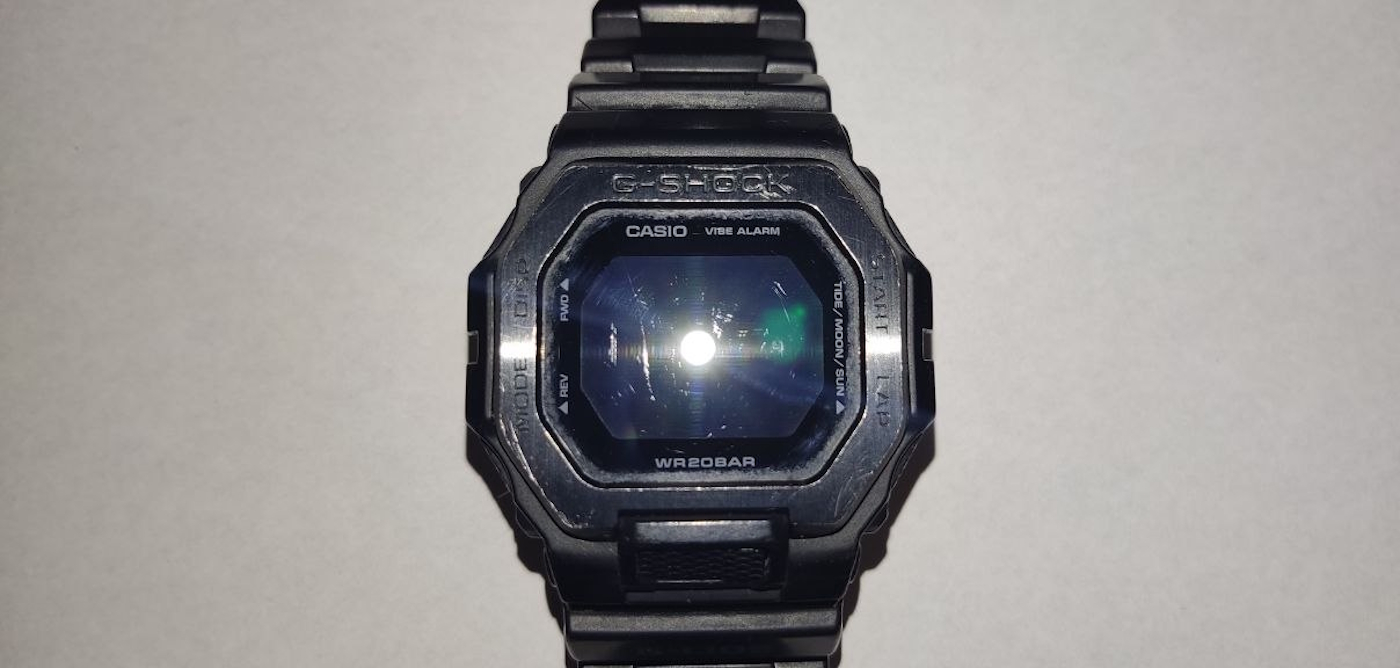

Після отримання годинника було виконано фото- та відеофіксацію його стану. Ми зафіксували зовнішній вигляд корпусу, ремінця, задньої кришки, застібки та основних зон, які потенційно могли потребувати уваги.
До розбирання годинник не реагував на натискання кнопок. Попередньо можна було припустити, що причина в розрядженому елементі живлення, але на цьому етапі робити остаточний висновок було не можна. Відсутність реакції модуля може бути пов’язана не лише з батареєю. Можливі проблеми з контактною групою, кнопками, слідами потрапляння вологи або несправністю електронного модуля.
Тому подальша робота була побудована як повноцінна діагностика, а не як проста заміна батарейки.
Після відкриття корпусу стало зрозуміло, що годинник справді експлуатувався активно. Основні проблемні зони знаходилися не в самому електронному модулі, а навколо зовнішніх і перехідних елементів корпусу: у місцях кріплення ремінця, біля гвинтів, на задній кришці, у зоні ущільнювача та під захисними елементами корпусу.

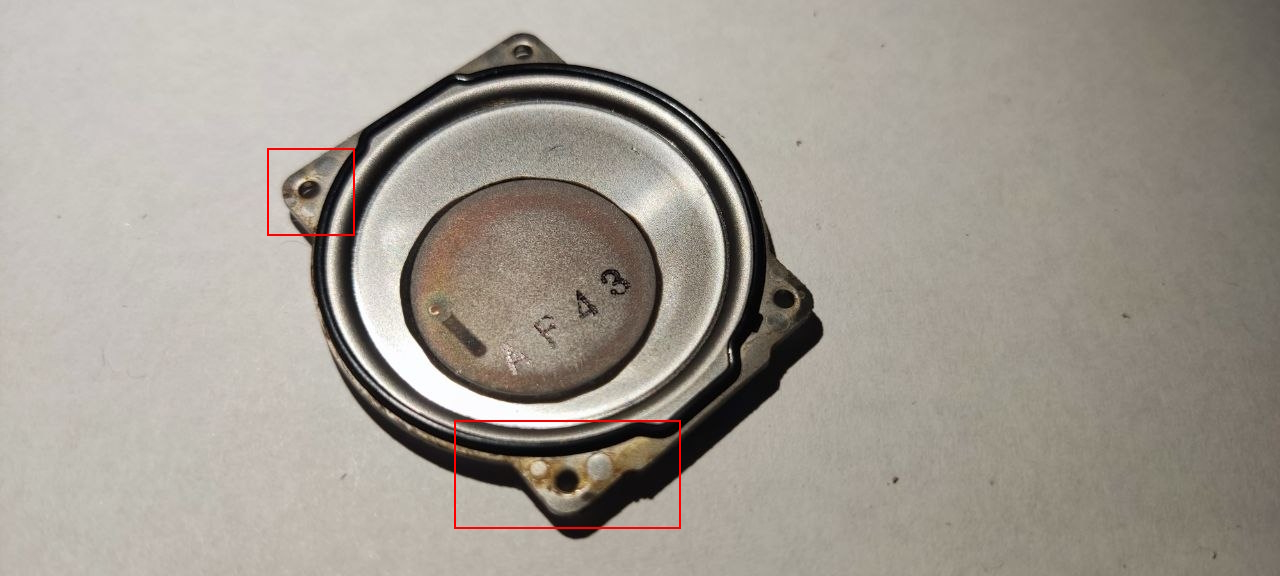

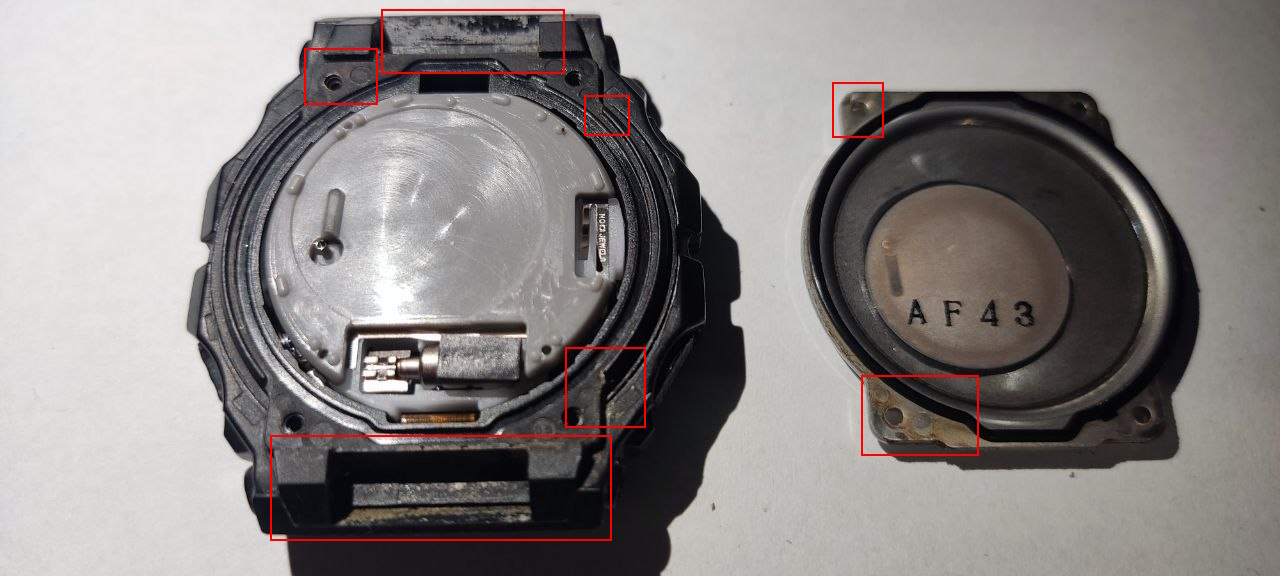

На задній кришці були помітні сліди забруднень і окиснення, особливо в ділянці кріпильних вушок та отворів під гвинти. Метал мав потемніння, наліт і локальні сліди корозії. Окрему увагу привернула внутрішня частина кришки, зокрема зона п’єзоелемента звукового сигналу. Там також спостерігалися сліди тривалого контакту з вологою, потом або сольовими відкладеннями.
Посадкова зона задньої кришки та ущільнювача потребувала окремої уваги. У пазах, біля гвинтових отворів і по краях посадкового місця були помітні забруднення. Такі відкладення не можна залишати перед складанням, адже навіть невелика кількість бруду в зоні прокладки може погіршити герметичність корпусу після встановлення нового елемента живлення.

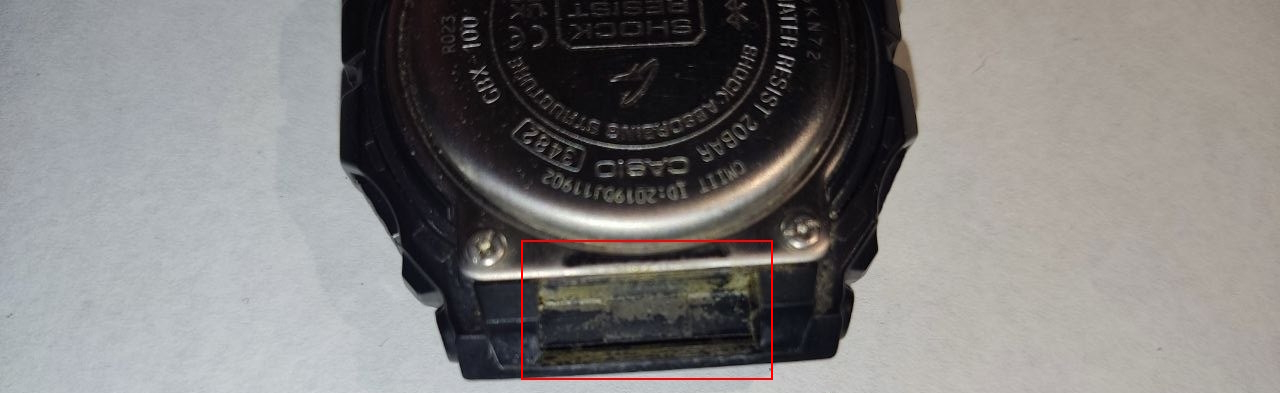

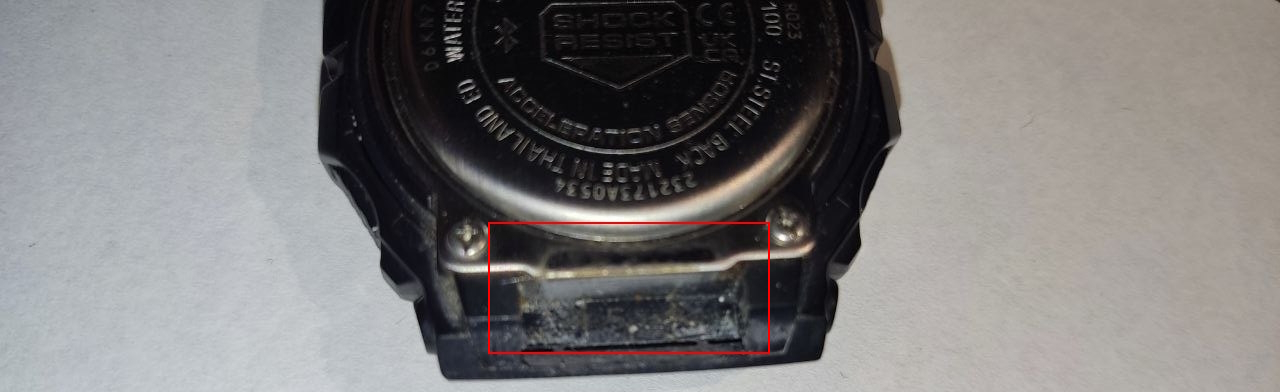

У місцях кріплення ремінця до корпусу було виявлено серйозне скупчення забруднень. Для спортивного годинника це типова картина, особливо якщо його використовують щодня та не знімають у складних умовах. У нішах між корпусом, ремінцем і металевими елементами з часом накопичуються пил, піт, волога та сольові відкладення. Такі забруднення працюють як губка: утримують вологу, прискорюють окиснення металевих елементів і поступово погіршують стан посадкових зон.
У поточному випадку годинник явно знав не лише звичайну повсякденну експлуатацію. За його станом було видно, що він працював в умовах серйозного навантаження. Такий годинник не лежав у коробці й не був просто частиною образу. Він виконував своє завдання на руці власника, у реальному середовищі, де корпус і ремінець постійно стикалися з брудом, вологою, пилом та механічним впливом.

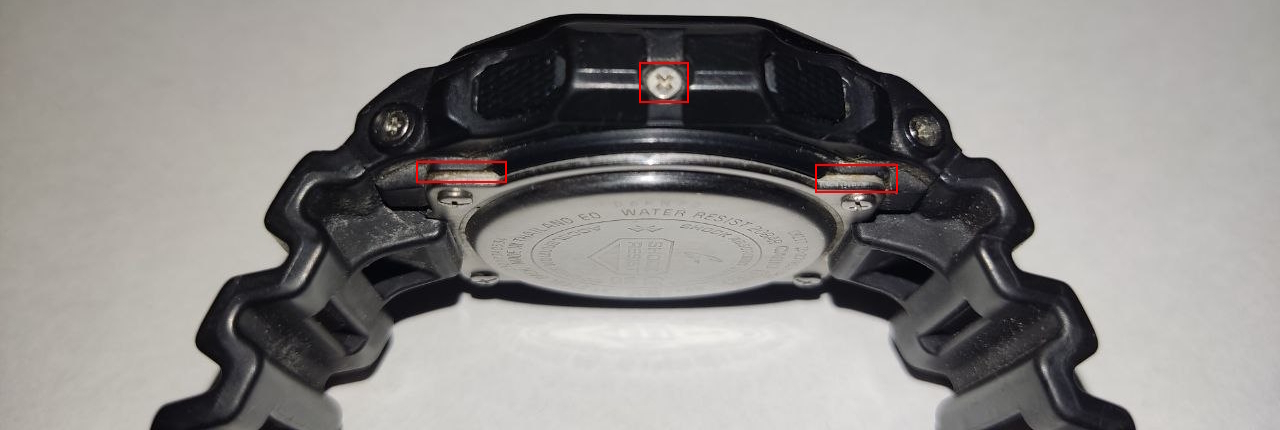

Забруднення також були помітні в ділянці бокових елементів корпусу, навколо гвинтів, декоративних вставок і виступних частин. Ці зони потребують акуратного очищення, адже бруд може заважати коректній посадці деталей і надалі впливати на зовнішній вигляд, ресурс корпусу та якість складання.

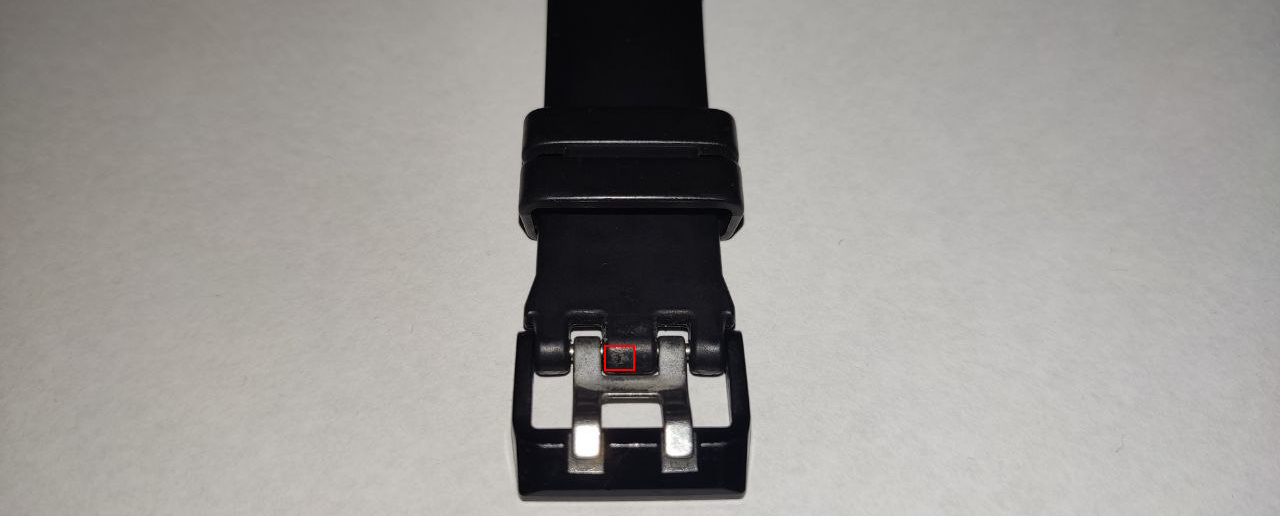

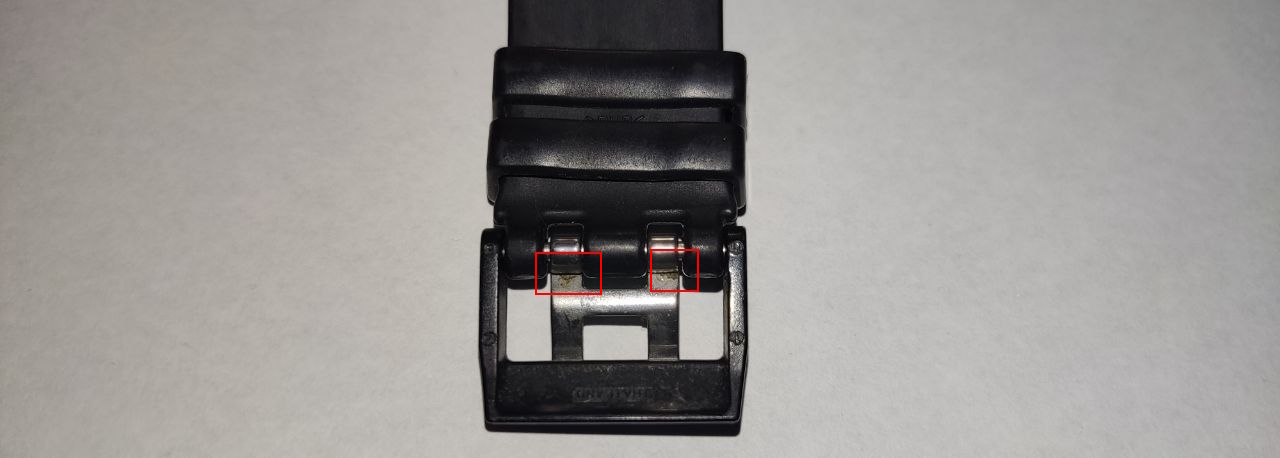

На застібці ремінця також були присутні сліди експлуатації: забруднення в шарнірній зоні, потертості та локальне окиснення металевого язичка.
Це не критична несправність, але під час повноцінного обслуговування такі елементи обов’язково потрібно очищати й перевіряти.
За підсумками первинного огляду стало зрозуміло, що годинник потребує не лише заміни батарейки, а й комплексного обслуговування. Необхідно було очистити корпус, ремінець, застібку та задню кришку, перевірити стан ущільнювача, оцінити посадкові місця й після складання обов’язково провести контроль герметичності.

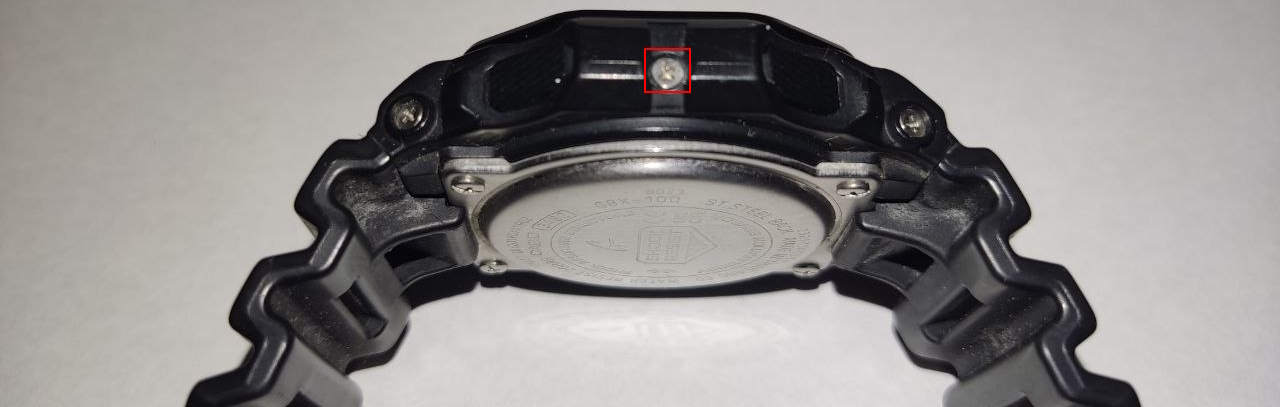

Окремим відкритим питанням залишився зовнішній захисний безель корпусу. Під час огляду та часткового розбирання стало зрозуміло, що цей вузол потребує підвищеної уваги. Два гвинти кріплення безеля були фактично закоксовані та, можна сказати, прикипіли до основної частини корпусу.
Така ситуація характерна для годинників, які довго експлуатувалися в умовах контакту з вологою, потом, пилом і сольовими відкладеннями. Під захисним кожухом корпусу також спостерігалися сліди експлуатації. У цих зонах часто накопичуються забруднення, яких не видно під час звичайного зовнішнього огляду.
Розбирання зовнішнього безеля на G-SHOCK GBX-100 потребує акуратності та досвіду. Спроба силового відкручування закоксованих гвинтів може призвести до пошкодження шліца, зриву різьби, деформації посадкового місця або пошкодження корпусу. Тому такі елементи не можна розбирати будь-якою ціною, особливо якщо на поточному етапі немає прямої технічної необхідності.
У цьому випадку повне розбирання цієї частини корпусу було визнано недоцільним. Для його виконання довелося б додатково розбирати вузли функціональних кнопок, а це вже глибше втручання в корпус. З урахуванням того, що модуль запустився, кнопки первинно реагували на команди, а явних ознак потрапляння вологи всередину корпусу на цьому етапі не було виявлено, виконувати таке розбирання одразу було б некоректно.
Правильна послідовність у такій ситуації - спочатку виконати складання, провести функціональну перевірку та протестувати годинник на водозахист. Якщо після водного тесту годинник не пройшов би перевірку або під час повторного розбирання були б виявлені сліди вологи, тоді знадобилося б повне розбирання корпусу з детальною перевіркою кнопкових вузлів.
У такому разі окремо перевірялися б сальники функціональних кнопок, посадкові місця, канали кнопок, зони під зовнішнім безелем і захисним кожухом. Саме ці елементи відповідають за збереження герметичності корпусу під час експлуатації.
На цьому етапі зовнішній безель і два закоксовані гвинти були зафіксовані як зона підвищеної уваги. Рішення не виконувати глибоке розбирання одразу було технічно виправданим: зайве втручання в умовно справний вузол може створити більше ризиків, ніж користі.

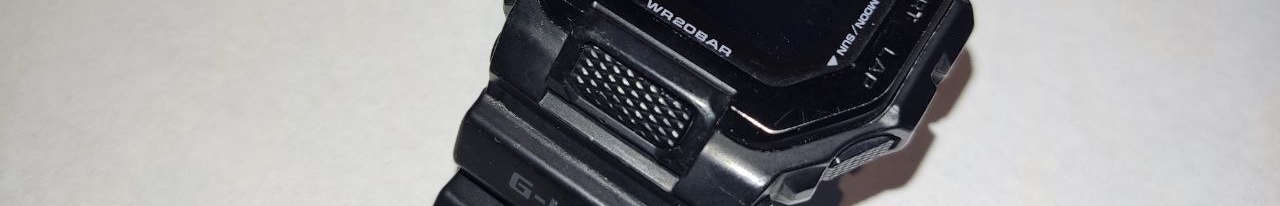

Окрему увагу під час первинного огляду було приділено фронтальній кнопці вмикання LED-підсвічування. На G-SHOCK GBX-100 ця кнопка розташована в нижній частині корпусу під дисплеєм і є однією з найчастіше використовуваних у повсякденній експлуатації.
Під час тактильного тестування її робота викликала сумнів. Хід кнопки та відчуття від натискання відрізнялися від очікуваних. При цьому до розбирання корпусу повноцінно перевірити її роботу було неможливо, адже модуль годинника не реагував на жодні команди.
На цьому етапі не можна було точно сказати, чи пов’язана проблема із самою кнопкою, із забрудненням, із контактною групою або лише з відсутністю живлення. Тому фронтальна кнопка була позначена як вузол, що потребує окремої перевірки після відновлення живлення модуля.
Для коректної діагностики необхідно було вийняти модуль, під’єднати живлення, виконати скидання і лише після цього перевірити реакцію годинника на натискання кнопок, зокрема кнопки LED-підсвічування.

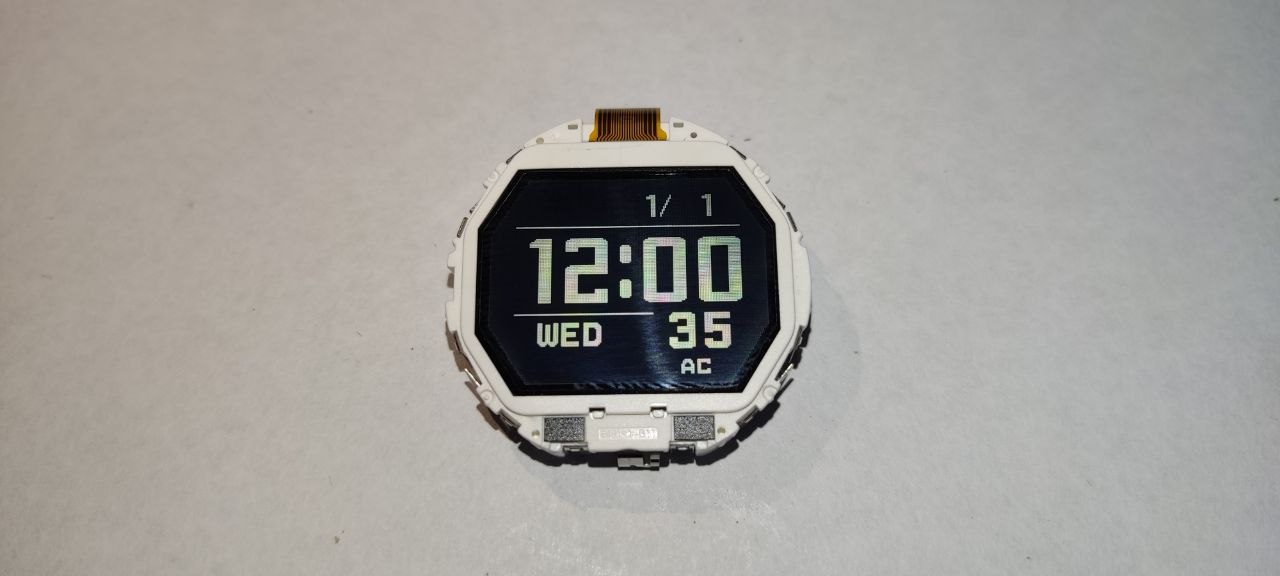

Після встановлення елемента живлення та перезапуску модуля 3482 було виконано первинну перевірку працездатності годинника. На дисплеї з’явилася індикація, модуль запустився і почав реагувати на команди.
Це був важливий проміжний результат. Стало зрозуміло, що електронна частина годинника подає ознаки життя, а відсутність реакції при надходженні, найімовірніше, була пов’язана з втратою живлення. Однак такий висновок усе одно не можна вважати остаточним без повної функціональної перевірки.

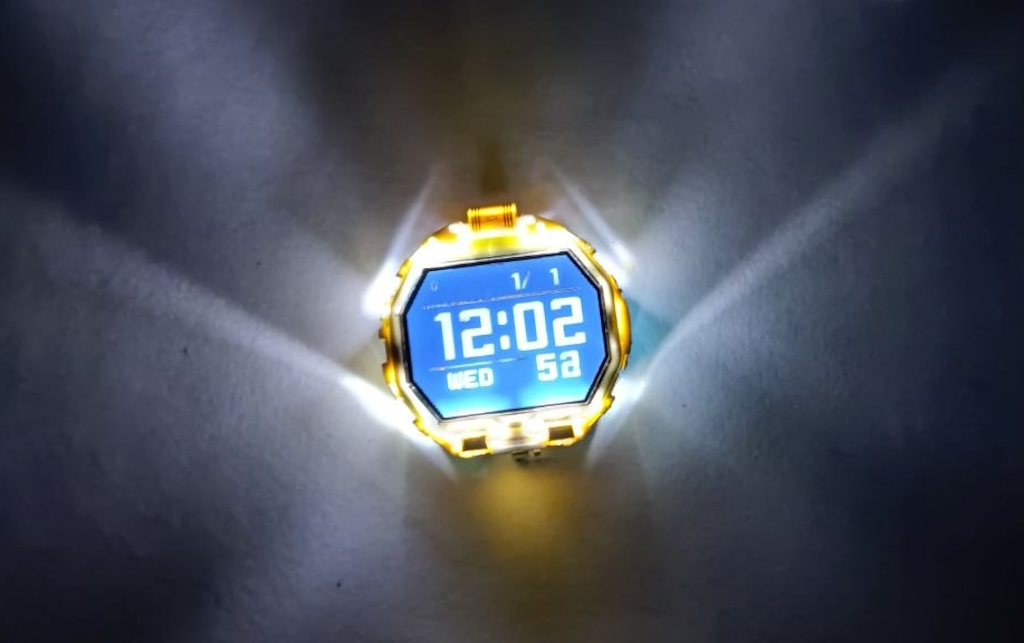

Окремо було перевірено фронтальну кнопку LED-підсвічування, яка раніше викликала сумнів. Після відновлення живлення модуль відпрацював команду на ввімкнення підсвічування: світлодіодне підсвічування активувалося, дисплей підсвітився, реакція на натискання була присутня.
Також було виконано первинну перевірку інших функціональних кнопок. Кнопки натискалися, модуль реагував на команди, перемикання режимів відбувалося. На цьому етапі можна було сказати, що годинник «живий», а модуль не має явних ознак повної електронної несправності.
Але діагностика на цьому не завершується. Первинний запуск підтверджує лише базову працездатність. Для остаточного висновку необхідно перевірити всі функції годинника, стабільність роботи модуля, звук, підсвічування, реакцію кнопок після складання корпусу та подальшу поведінку годинника під час тестування на водозахист.
Після підтвердження первинної працездатності модуля ми перейшли до відновлення зовнішніх і корпусних елементів годинника. Окремо були очищені корпус, ремінець, елементи кріплення, застібка та задня кришка.
Роботи виявилося багато. Забруднення були не лише на видимих поверхнях, а й у важкодоступних місцях: у зонах кріплення ремінця, біля посадкових пазів, навколо гвинтових отворів, у заглибленнях корпусу та на елементах застібки.
Саме такі ділянки найчастіше утримують вологу та сольові відкладення, тому під час повноцінного сервісного обслуговування їх не можна залишати без уваги.

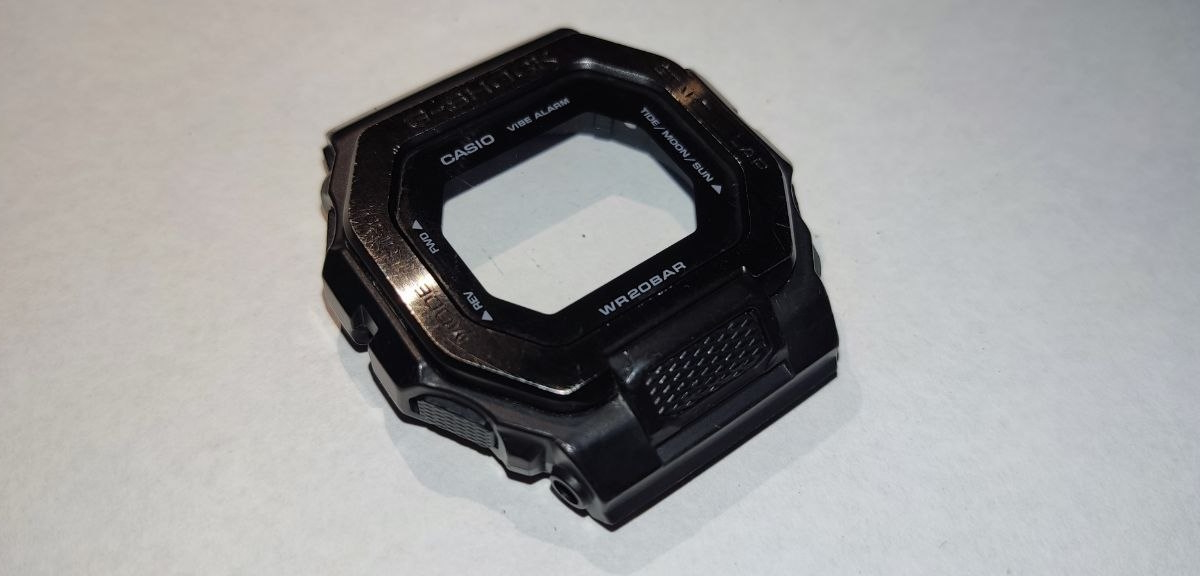

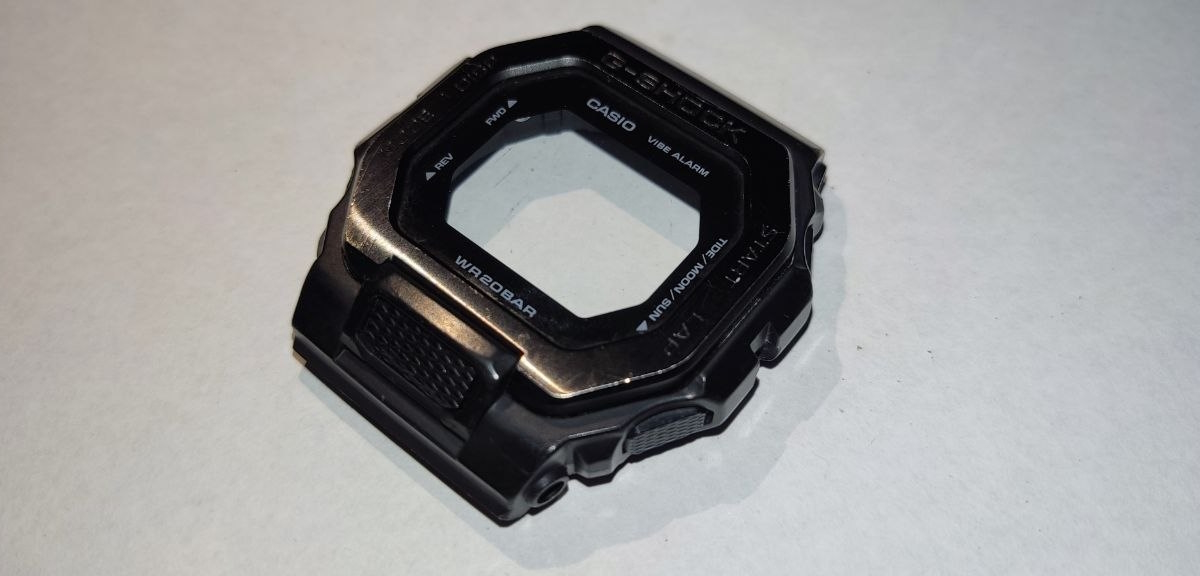

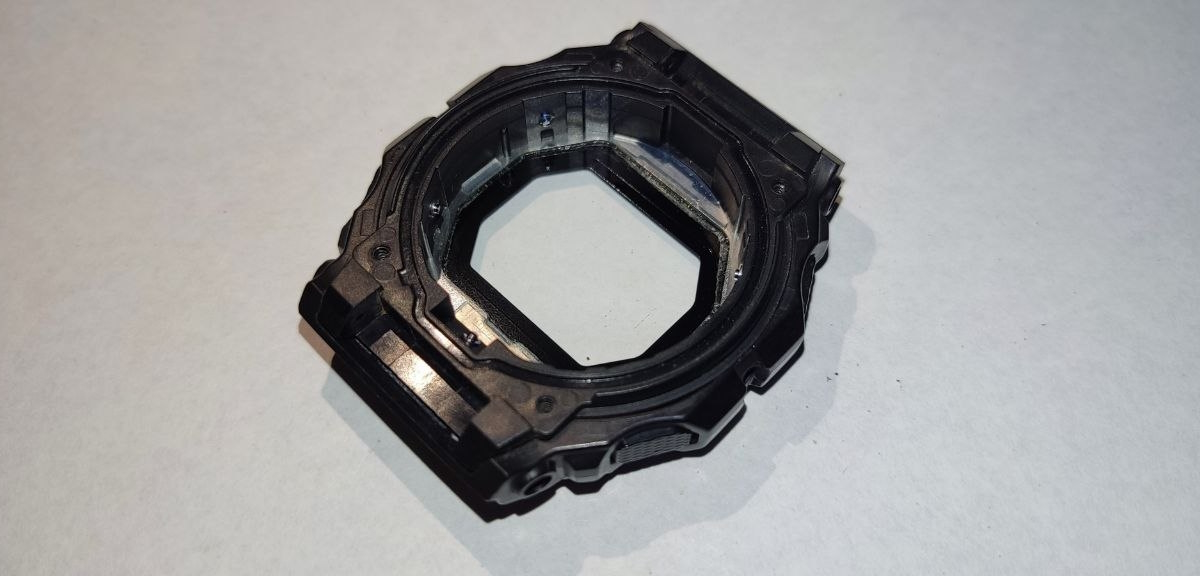

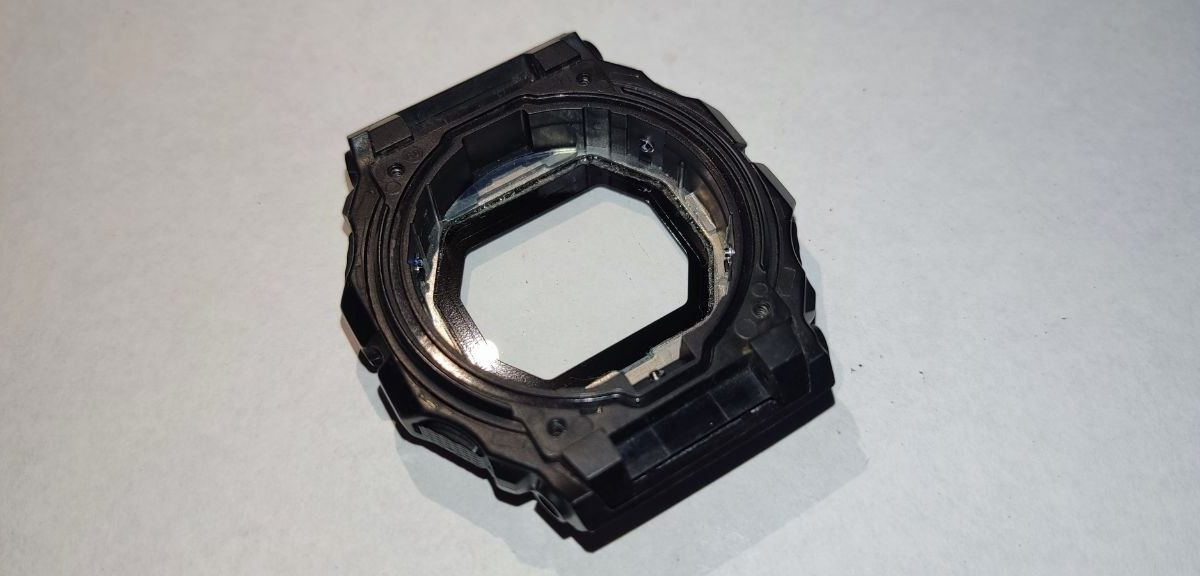

Корпус був очищений по периметру, у зоні декоративного безеля, в ділянці фронтальної кнопки підсвічування та по внутрішній посадковій частині. Після очищення стало видно, що геометрія корпусу збережена, а критичних пошкоджень посадкових місць не виявлено.

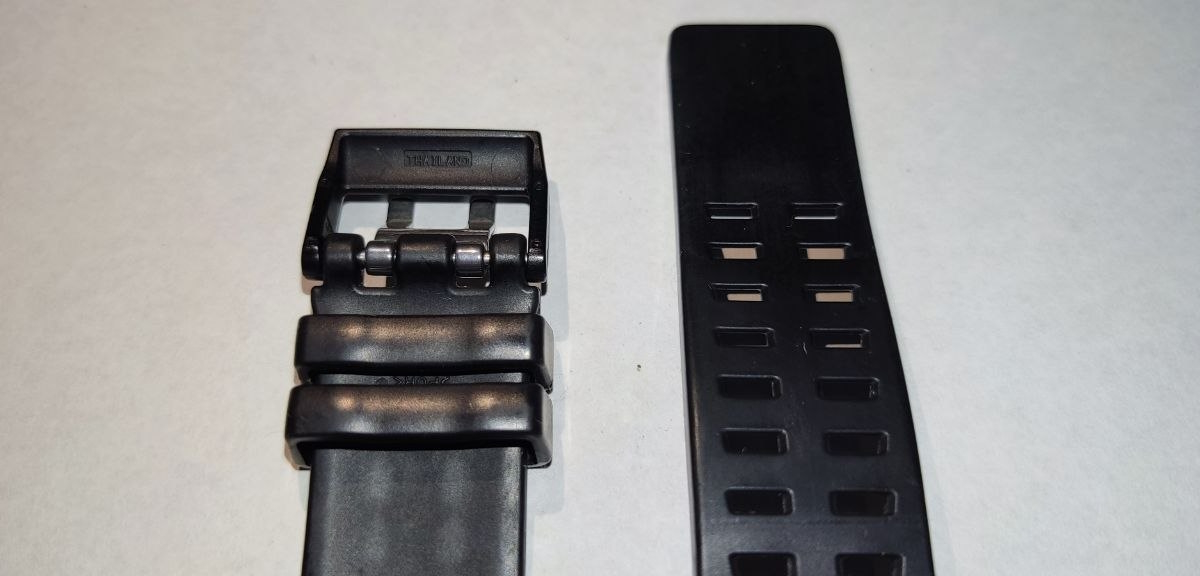

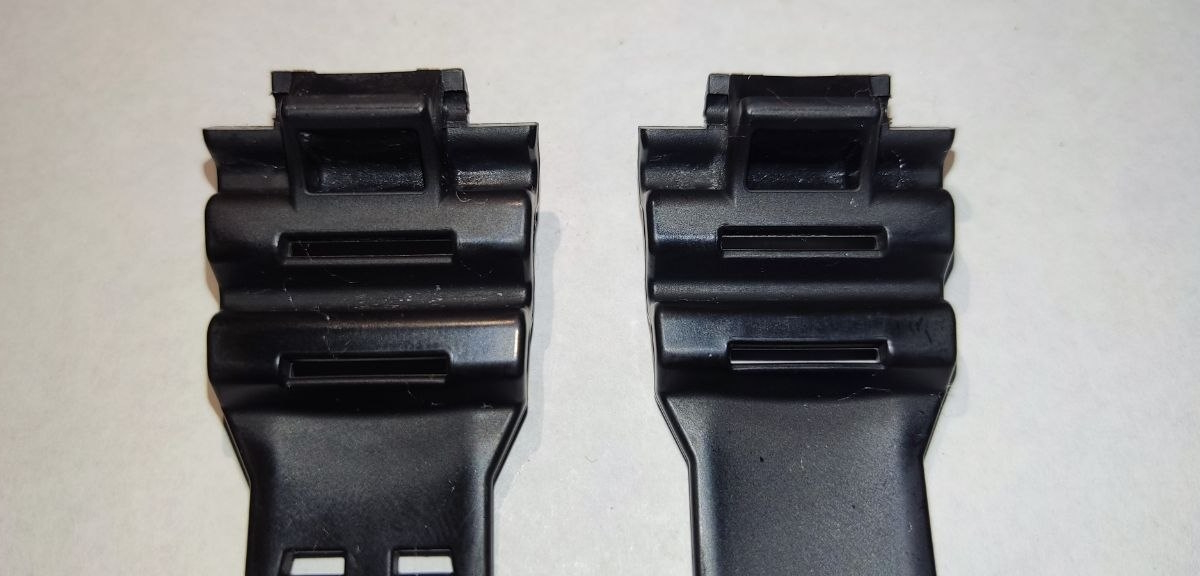

Ремінець та його елементи також були приведені до ладу. Особливу увагу приділяли зонам з’єднання ремінця з корпусом і ділянкам біля металевої фурнітури. Після обслуговування ремінець став виглядати значно охайніше, а зони кріплень були звільнені від щільних забруднень.
Застібка ремінця була очищена в ділянці шарніра та металевого язичка. Після видалення нальоту й старих відкладень її стан можна було оцінювати об’єктивно, без перешкод у вигляді забруднень.

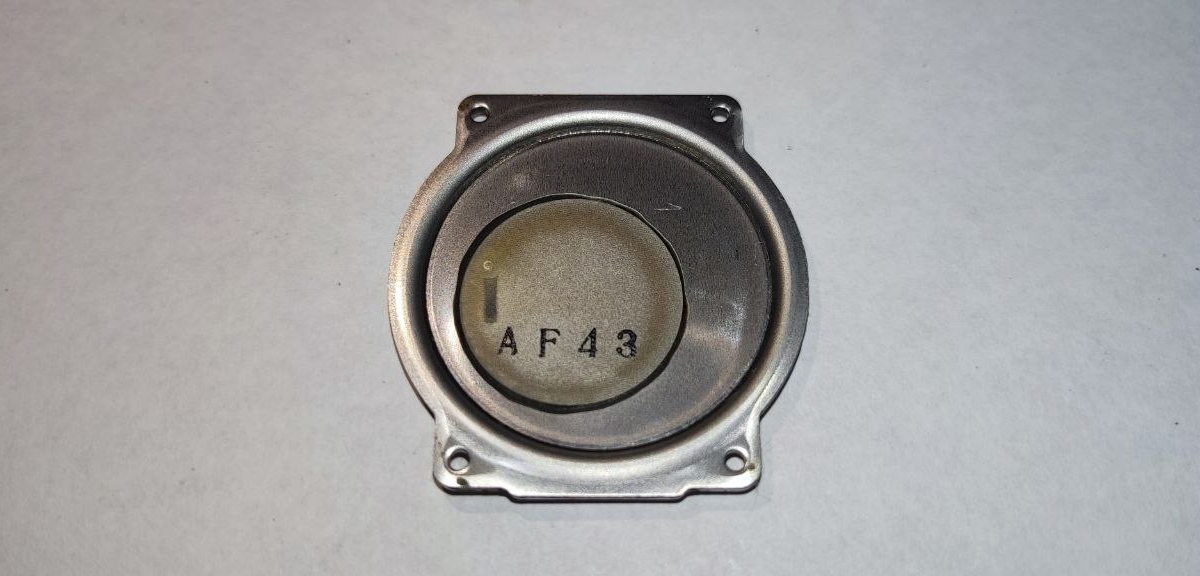

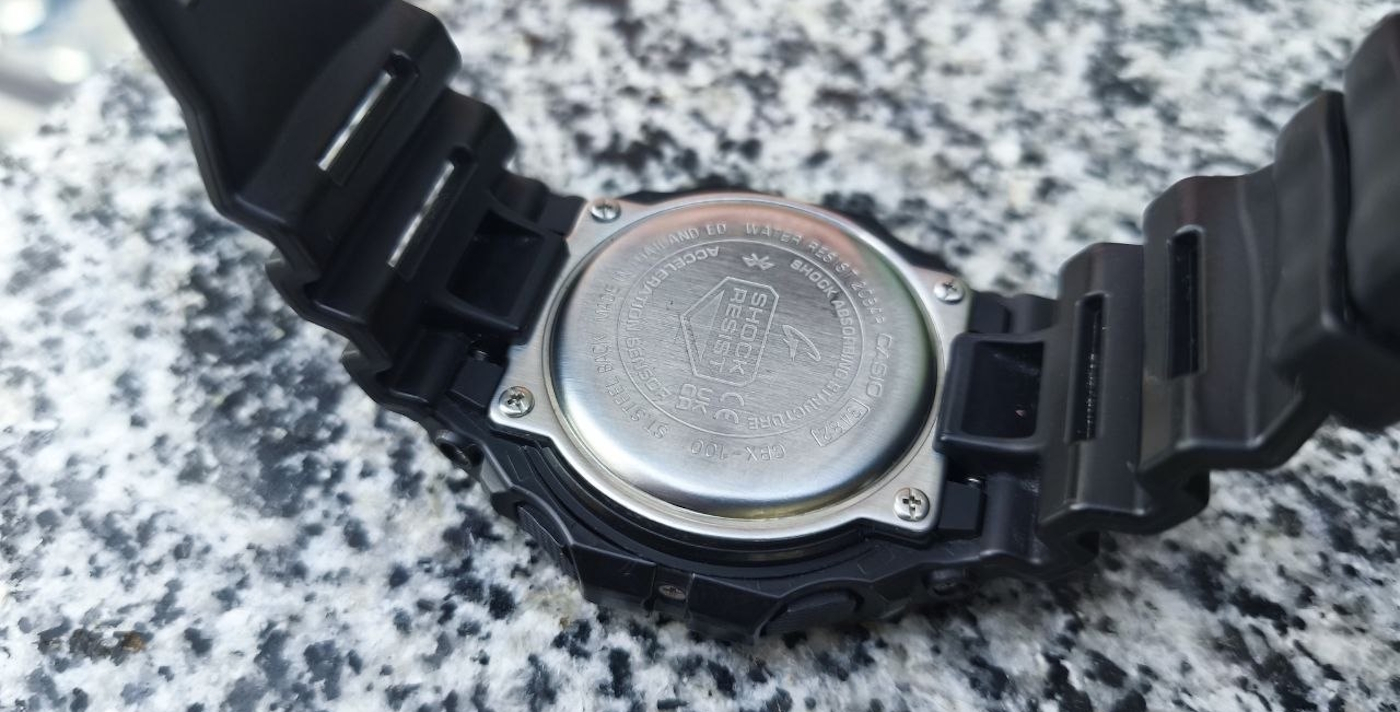

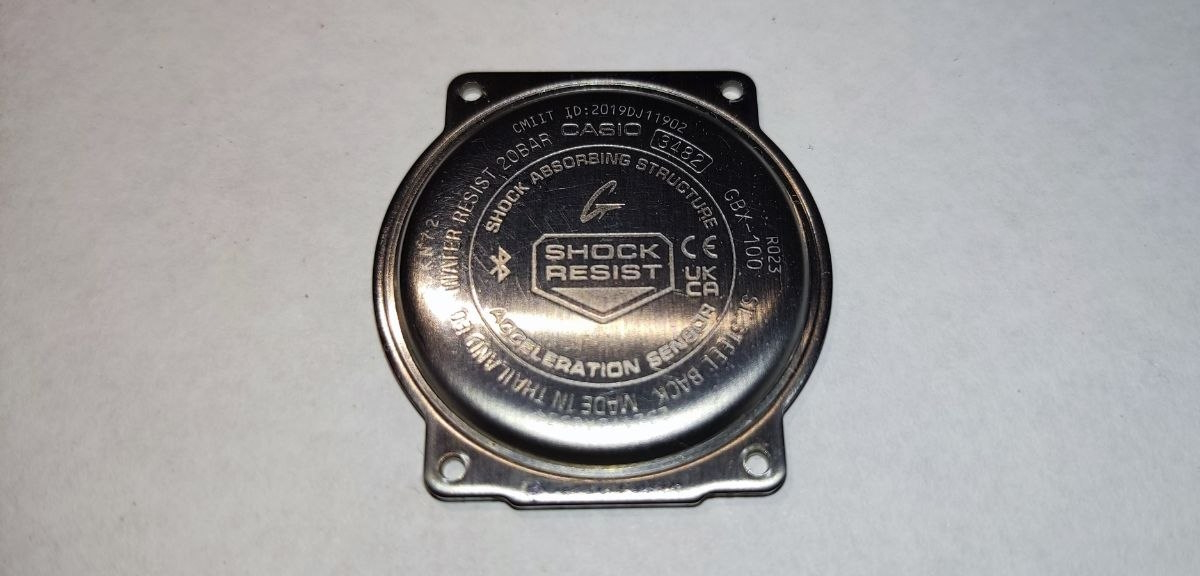

Задню кришку також було приведено до належного вигляду. Були очищені зовнішня сторона з маркуванням, внутрішня частина кришки, зона п’єзоелемента звукового сигналу та ділянки навколо кріпильних отворів.
Повністю прибрати сліди попередньої експлуатації неможливо, оскільки частина змін пов’язана з віком і тривалим контактом металу з вологою, але кришку було підготовлено до подальшого складання.
Важливо зазначити, що таке очищення виконується не лише заради зовнішнього вигляду. Видалення забруднень безпосередньо впливає на коректну посадку деталей, роботу кнопок, стан кріплень і подальшу герметичність корпусу.
Після того як було підтверджено первинну працездатність модуля 3482, а корпус, ремінець, задня кришка та супутні елементи пройшли очищення, ми перейшли до фінального складання годинника.
Було встановлено фінальний елемент живлення. Після встановлення батареї виконано скидання модуля, необхідне для коректного запуску електронного механізму після заміни елемента живлення. Модуль повторно ввімкнувся, індикація на дисплеї з’явилася, годинник відреагував на команди, що підтвердило коректність виконаних дій.
Перед складанням корпусу окремо було перевірено захисну гумову прокладку задньої кришки. Ущільнювач оглянуто на предмет пошкоджень, пересихання, деформації та втрати еластичності. За результатами перевірки прокладка зберегла робочий стан і була коректно встановлена у своє посадкове місце під задню кришку.
Складання годинника пройшло планомірно та без нюансів. Модуль був встановлений у корпус, елементи зайняли свої місця, задня кришка була змонтована з дотриманням правильної посадки ущільнювача.
Після складання були повторно перевірені кнопки. Хід був присутній, натискання відпрацьовувалися, модуль реагував на команди. Особливу увагу знову було приділено фронтальній кнопці LED-підсвічування. Після складання корпусу кнопка працювала коректно: відгук був присутній, підсвічування вмикалося, явного залипання або відсутності реакції не спостерігалося.
На цьому етапі годинник був зібраний, базові функції перевірені, кнопки відпрацьовували, модуль працював стабільно. Після цього можна було переходити до наступного важливого етапу - тестування на водозахист.
Тестування годинника на водозахист - окремий і важливий етап сервісного обслуговування. Особливо в цьому випадку, де раніше були виявлені забруднення, сліди експлуатації під зовнішніми елементами корпусу, а також залишалися відкриті питання щодо стану зони безеля та функціональних кнопок.
У поточних умовах тестування виконувалося у два етапи.
Перший етап - контрольне занурення годинника у воду на 1 добу без натискання кнопок. Для перевірки використовувалася ємність об’ємом 1 літр із навантаженням масою 1 кг. Такий тест у межах сервісної перевірки дає змогу оцінити базову герметичність корпусу після складання: коректність встановлення задньої кришки, стан ущільнювальної прокладки та відсутність явних проблем у посадкових зонах корпусу.
Важливо розуміти, що такий формат перевірки є сервісним контролем у поточних умовах і не замінює лабораторне випробування на повну відповідність заявленому водозахисту 200 метрів. Його завдання - перевірити якість складання, стан ущільнення та відсутність очевидного проникнення вологи після обслуговування.
Другий етап - перевірка роботи функціональних кнопок під водою. Цьому тесту було приділено особливу увагу, оскільки фронтальна кнопка підсвічування ще під час первинного огляду викликала сумнів щодо тактильного відгуку.
Під водою були перевірені основні функції годинника: перемикання режимів, запуск секундоміра, робота таймера, зміна режимів дисплея, налаштування будильника, перевірка звукового сигналу будильника та ввімкнення LED-підсвічування.
Під час перевірки годинник коректно реагував на команди. Функціональні кнопки відпрацьовували натискання, режими перемикалися, підсвічування вмикалося, а модуль зберігав стабільну роботу. Це дозволило перейти до контрольного розбирання після випробувань.
Після завершення тестування годинник було повторно розібрано для ретельної перевірки можливого потрапляння вологи. Огляд проводився в найважливіших зонах: біля функціональних кнопок, під зовнішнім захисним кожухом, усередині корпусу біля модуля, а також під задньою кришкою.
Особливу увагу приділяли ділянкам, які раніше були позначені як потенційно проблемні: зоні фронтальної кнопки LED-підсвічування, посадковому місцю задньої кришки, ущільнювачу, ділянкам біля кнопок і зоні зовнішнього безеля.
Повторне розбирання показало, що слідів вологи немає. Всередині корпусу було сухо, біля кнопок вологи не виявлено, під кришкою та в зоні модуля також не знайдено ознак проникнення води.
Це підтвердило, що після проведеного обслуговування, очищення, встановлення елемента живлення, перевірки ущільнювача та складання корпус витримав виконані сервісні випробування.

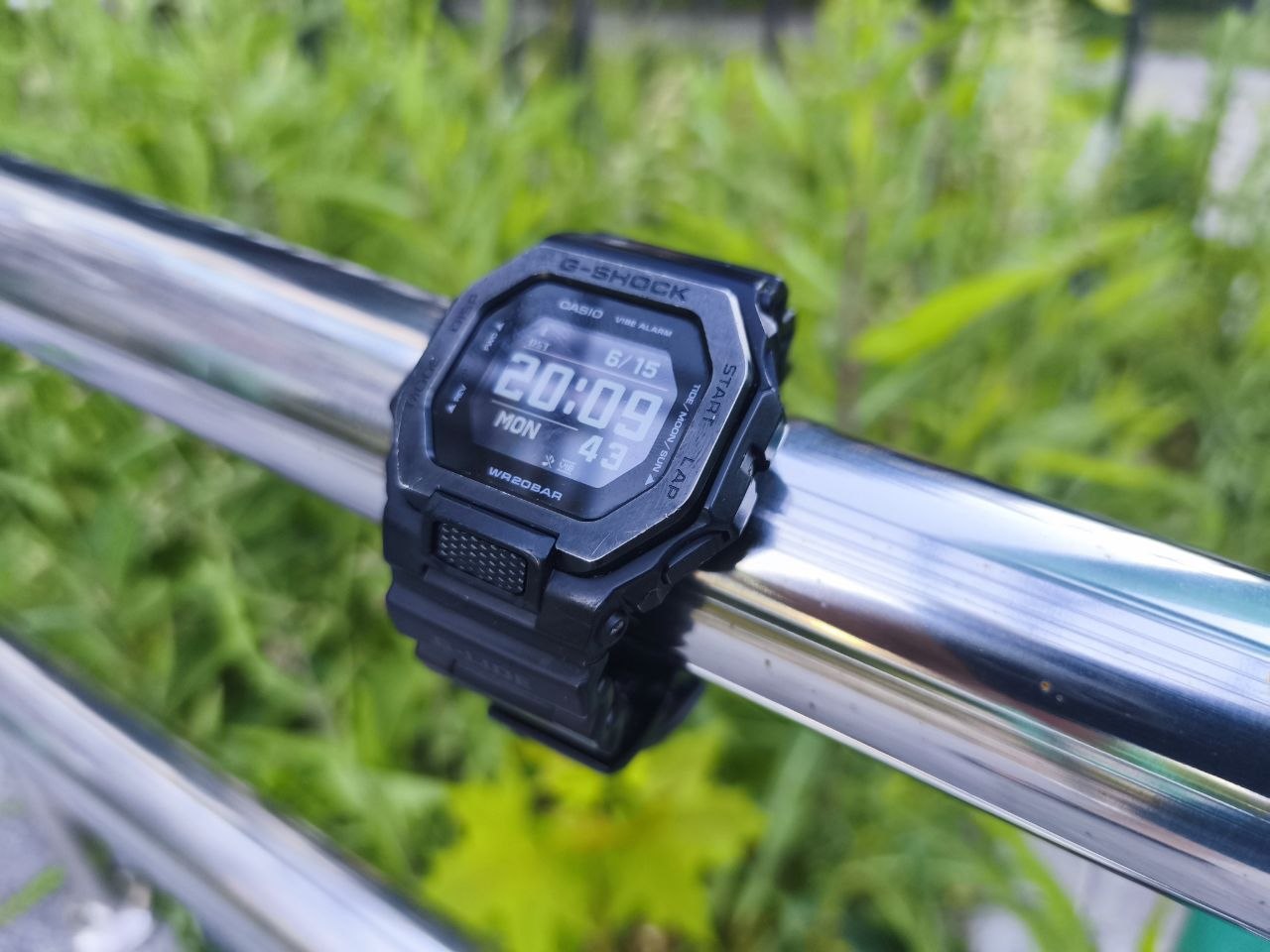

Після контрольного огляду годинник було повторно зібрано. Модуль працював стабільно, кнопки відпрацьовували коректно, LED-підсвічування вмикалося, основні функції годинника були перевірені. На цьому сервісний випадок можна вважати завершеним.
У результаті обслуговування G-SHOCK GBX-100NS-1E отримав новий елемент живлення, пройшов діагностику модуля, очищення корпусу, ремінця, задньої кришки та елементів кріплення.
Також була перевірена робота функціональних кнопок, окремо протестована фронтальна кнопка LED-підсвічування та виконане тестування на водозахист із подальшим контрольним розбиранням. Ми не можемо однозначно зробити позитивний висновок щодо роботи фронтальної кнопки, утім було прийнято рішення не перескладати цю кнопку до наступного сервісного випадку - так, такі рішення теж бувають, і вони технічно логічні.
Фінальний етап - пакування годинника в транспортувальний бокс і відправлення власнику.

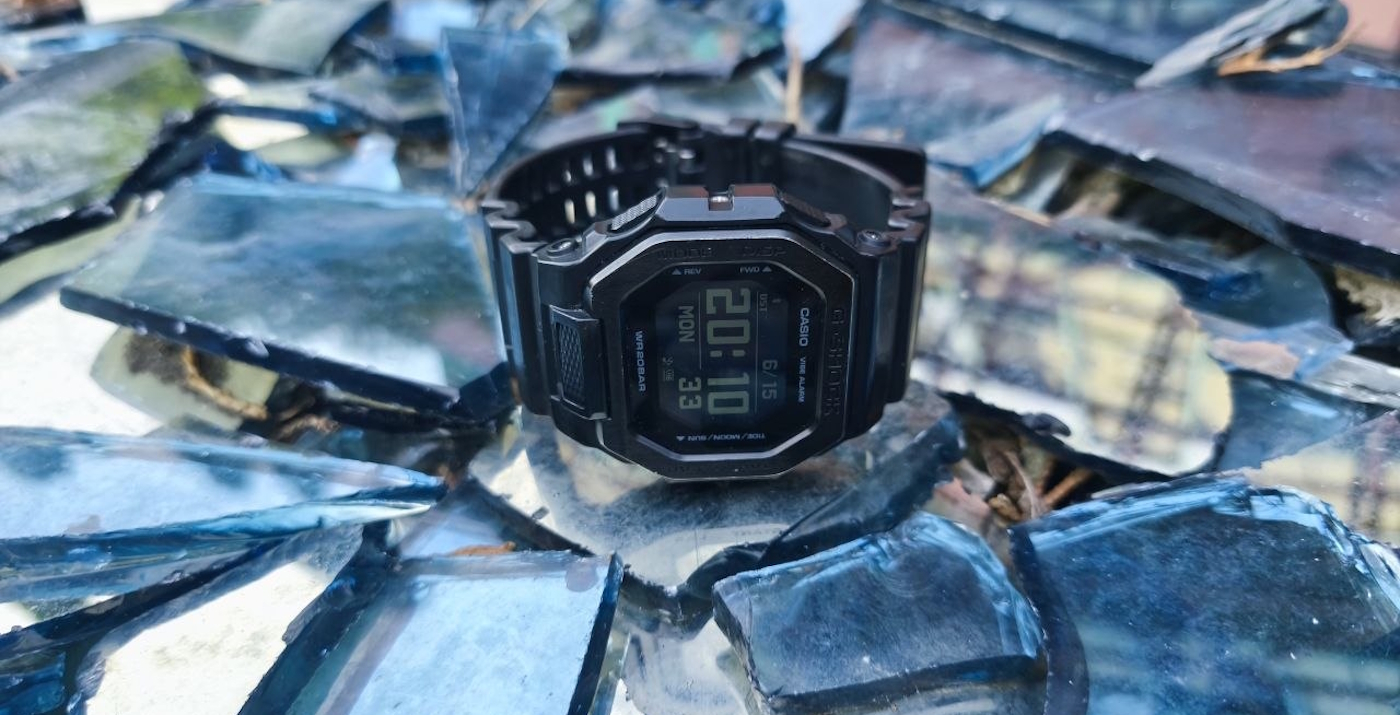

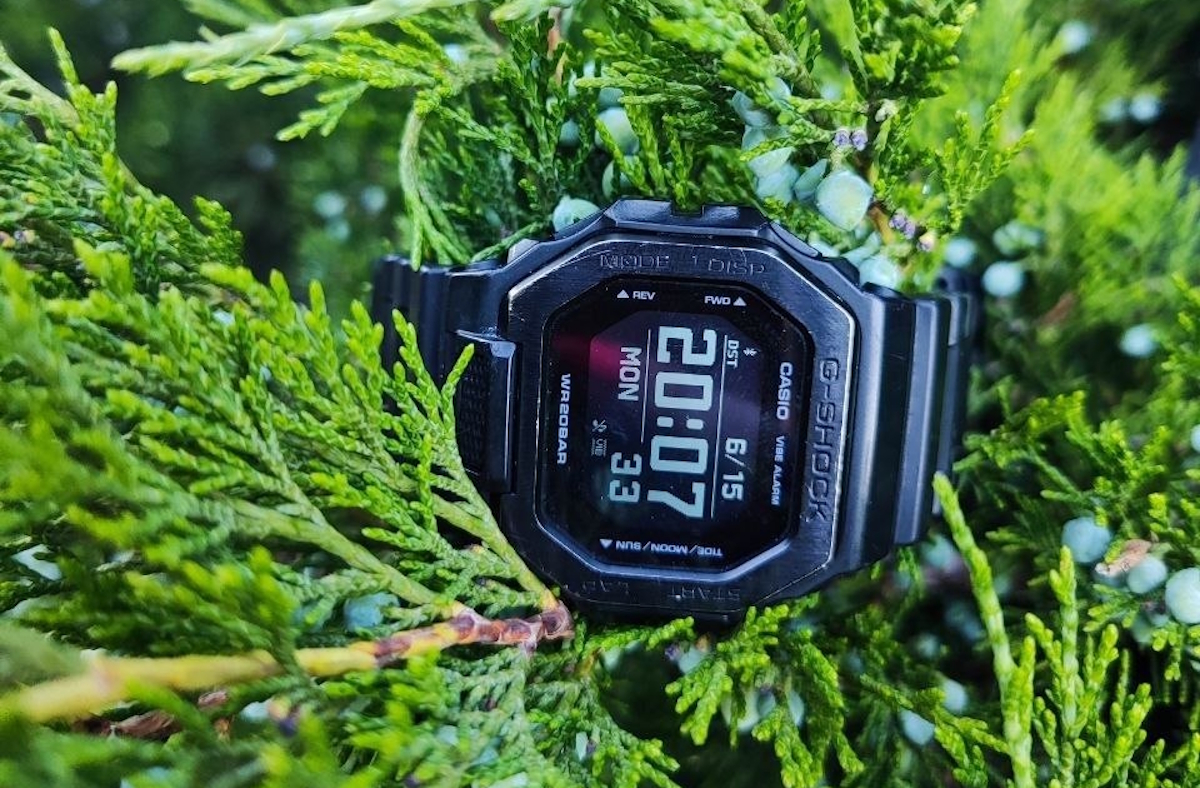

Годинник відновлений, перевірений і готовий до подальшої експлуатації.
Цей сервісний випадок добре показує, що заміна батарейки в G-SHOCK після активної експлуатації - це не просто встановлення нового елемента живлення.
За зовні простою процедурою часто стоїть цілий комплекс робіт: діагностика модуля, оцінка стану корпусу, очищення посадкових зон, перевірка кнопок, контроль ущільнювача та тестування герметичності.
GBX-100NS-1E - модель, створена для навантаження, води, руху та активного ритму. Але навіть такий годинник потребує грамотного обслуговування.
Саме уважна діагностика й акуратна робота з деталями дозволяють повернути годинник власнику не просто ввімкненим, а справді перевіреним і готовим до подальшої служби.
